工艺管道施工方案_secretVIP免费

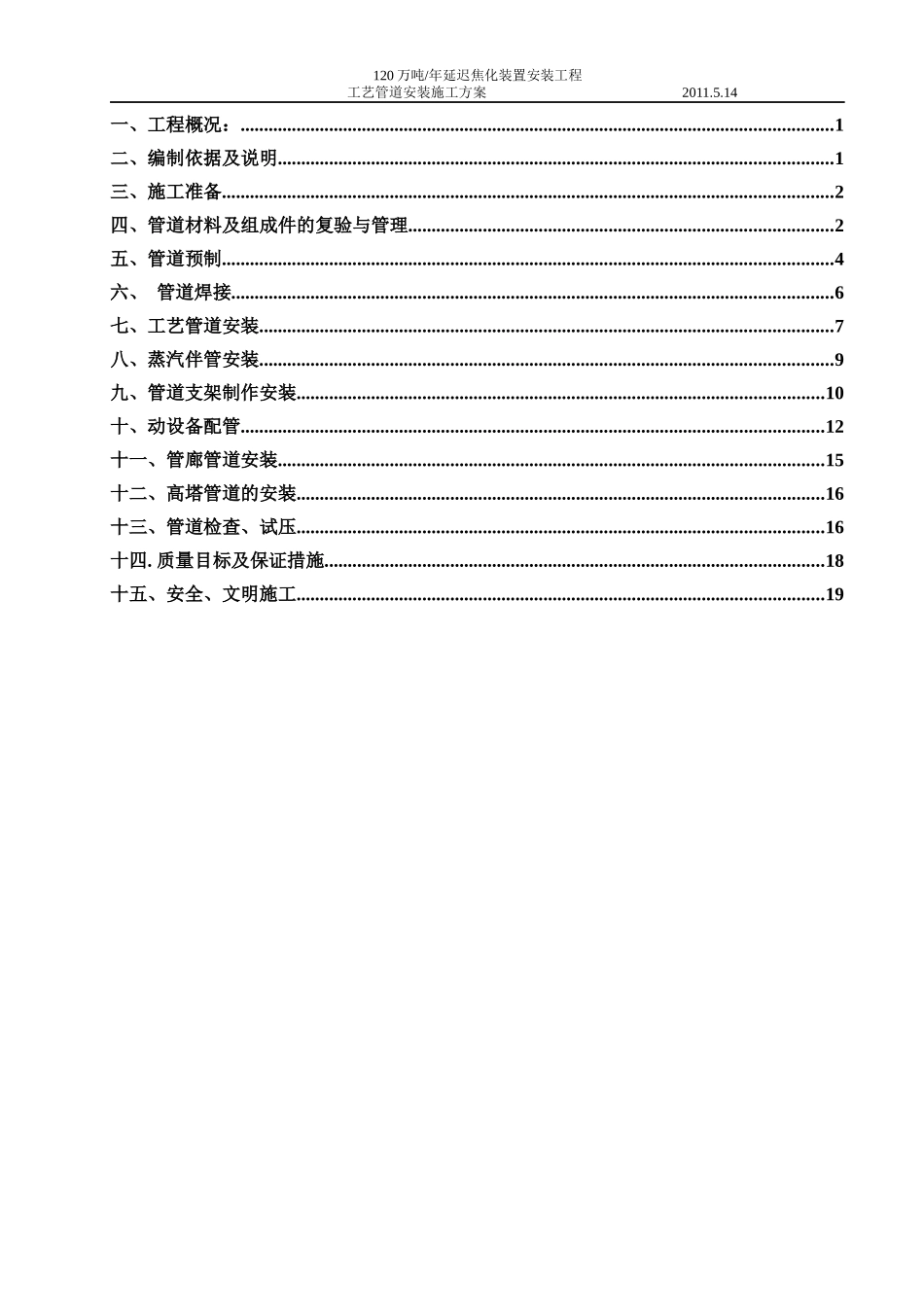

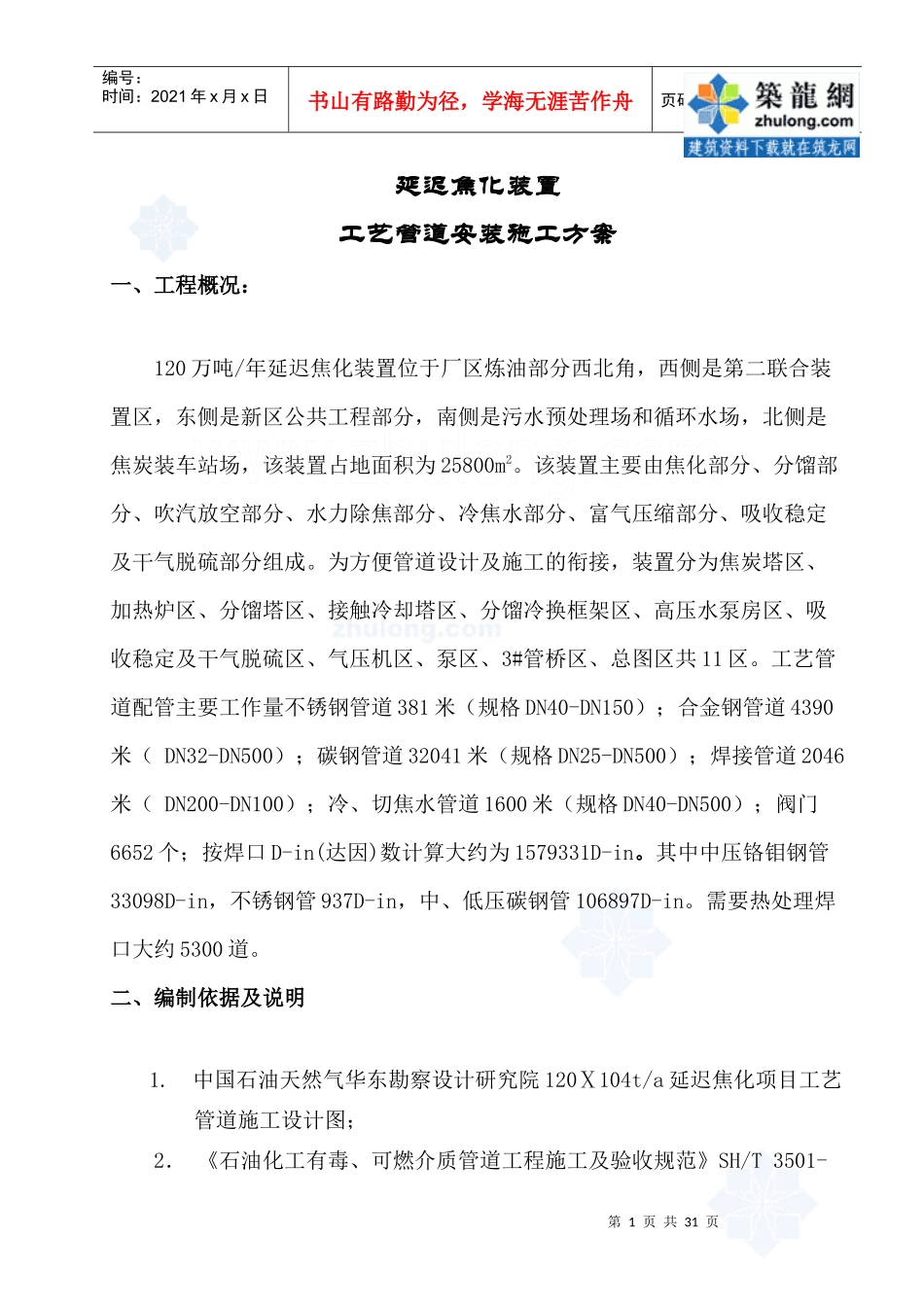

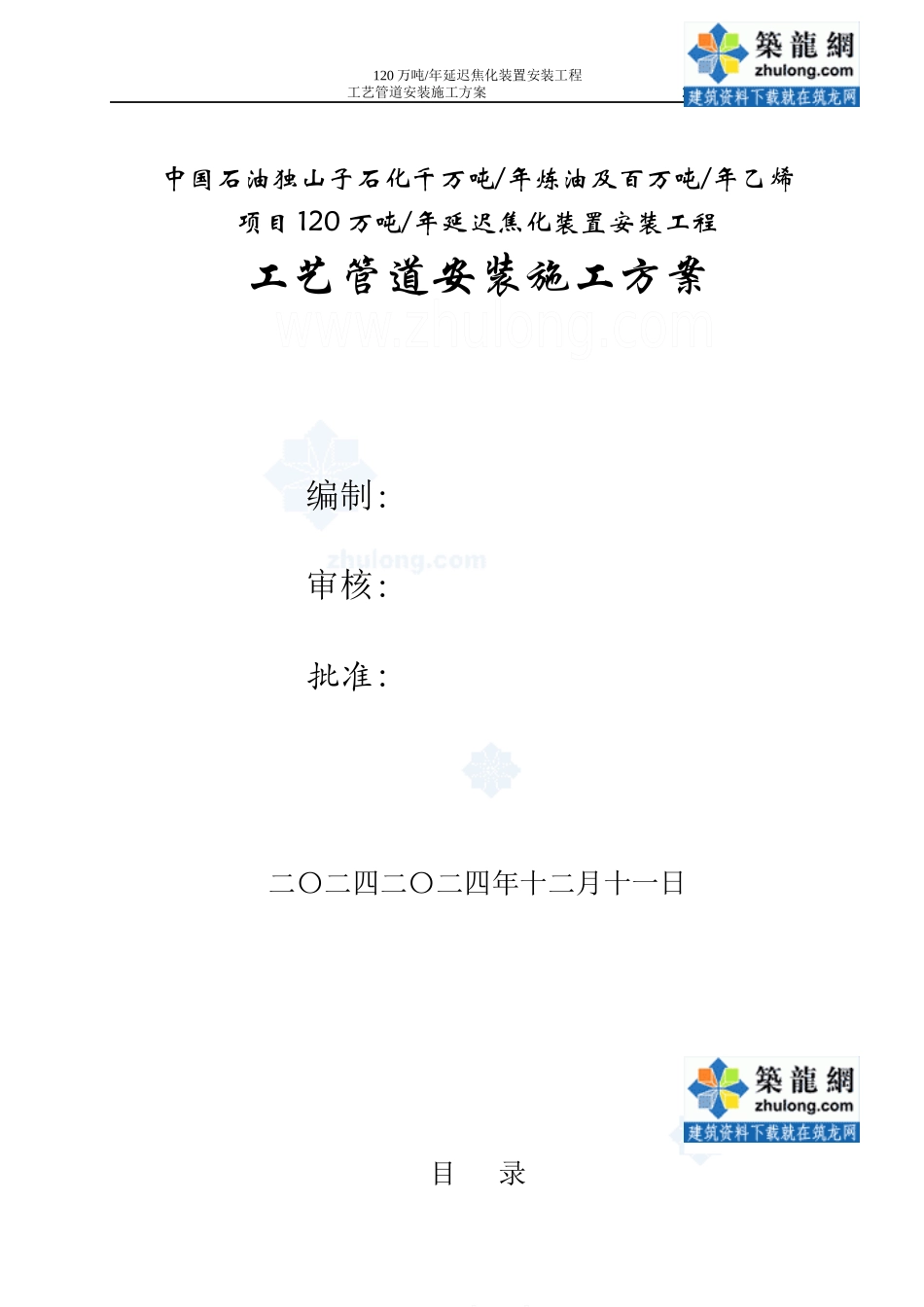

120万吨/年延迟焦化装置安装工程工艺管道安装施工方案2011.5.14中国石油独山子石化千万吨/年炼油及百万吨/年乙烯项目120万吨/年延迟焦化装置安装工程工艺管道安装施工方案编制：审核：批准：二〇二四二〇二四年十二月十一日目录120万吨/年延迟焦化装置安装工程工艺管道安装施工方案2011.5.14一、工程概况：...............................................................................................................................1二、编制依据及说明.......................................................................................................................1三、施工准备...................................................................................................................................2四、管道材料及组成件的复验与管理...........................................................................................2五、管道预制...................................................................................................................................4六、管道焊接.................................................................................................................................6七、工艺管道安装...........................................................................................................................7八、蒸汽伴管安装...........................................................................................................................9九、管道支架制作安装.................................................................................................................10十、动设备配管.............................................................................................................................12十一、管廊管道安装.....................................................................................................................15十二、高塔管道的安装.................................................................................................................16十三、管道检查、试压.................................................................................................................16十四.质量目标及保证措施...........................................................................................................18十五、安全、文明施工.................................................................................................................19第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页延迟焦化装置工艺管道安装施工方案一、工程概况：120万吨/年延迟焦化装置位于厂区炼油部分西北角，西侧是第二联合装置区，东侧是新区公共工程部分，南侧是污水预处理场和循环水场，北侧是焦炭装车站场，该装置占地面积为25800m2。该装置主要由焦化部分、分馏部分、吹汽放空部分、水力除焦部分、冷焦水部分、富气压缩部分、吸收稳定及干气脱硫部分组成。为方便管道设计及施工的衔接，装置分为焦炭塔区、加热炉区、分馏塔区、接触冷却塔区、分馏冷换框架区、高压水泵房区、吸收稳定及干气脱硫区、气压机区、泵区、3#管桥区、总图区共11区。工艺管道配管主要工作量不锈钢管道381米（规格DN40-DN150）；合金钢管道4390米（DN32-DN500）；碳钢管道32041米（规格DN25-DN500）；焊接管道2046米（DN200-DN100）；冷、切焦水管道1600米（规格DN40-DN500）；阀门6652个；按焊口D-in(达因)数计算大约为1579331D-in。其中中压铬钼钢管33098D-in，不锈钢管937D-in，中、低压碳钢管106897D-in。需要热处理焊口大约5300道。二、编制依据及说明1.中国石油天然气华东勘察设计研究院120Ⅹ104t/a延迟焦化...
