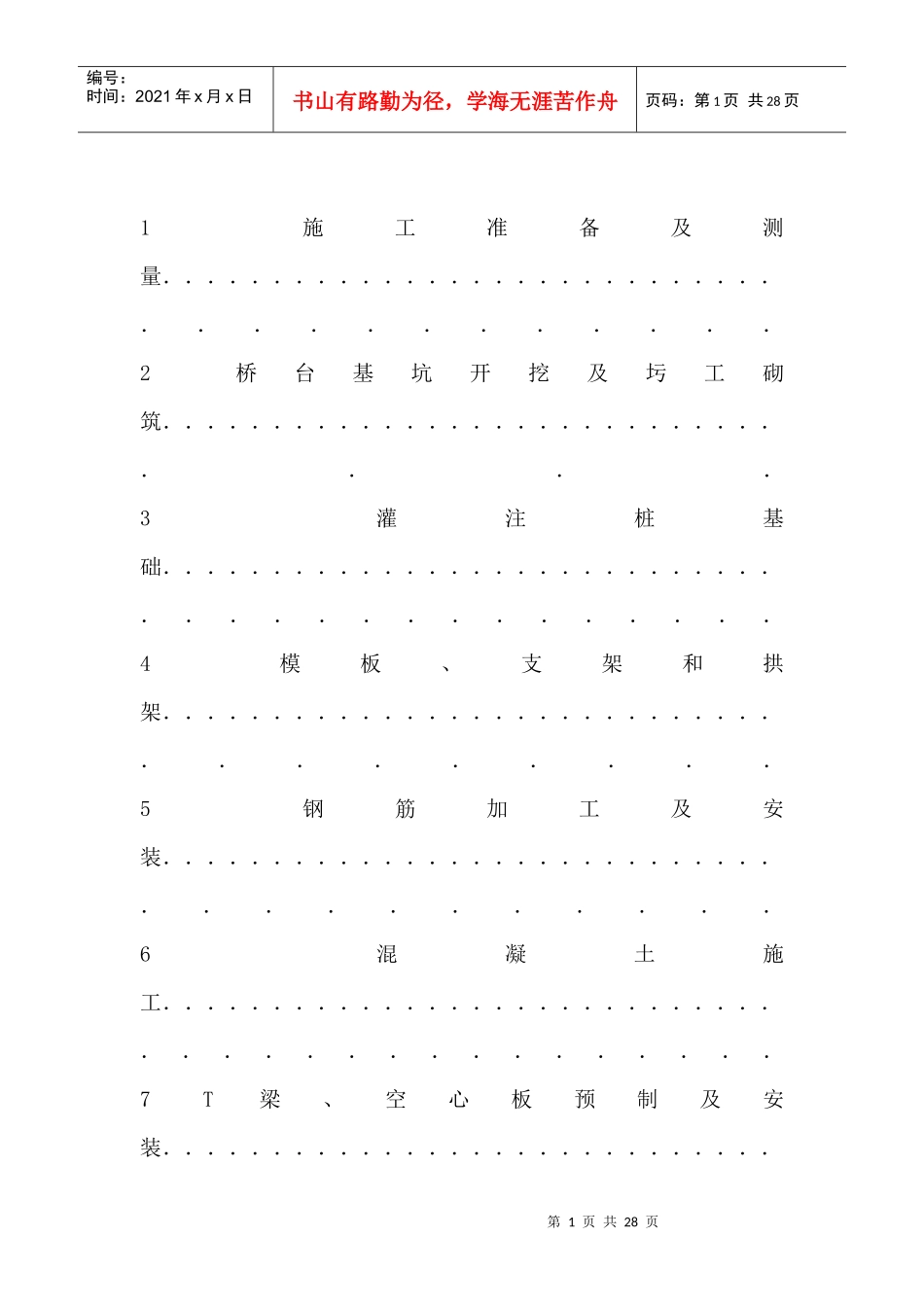

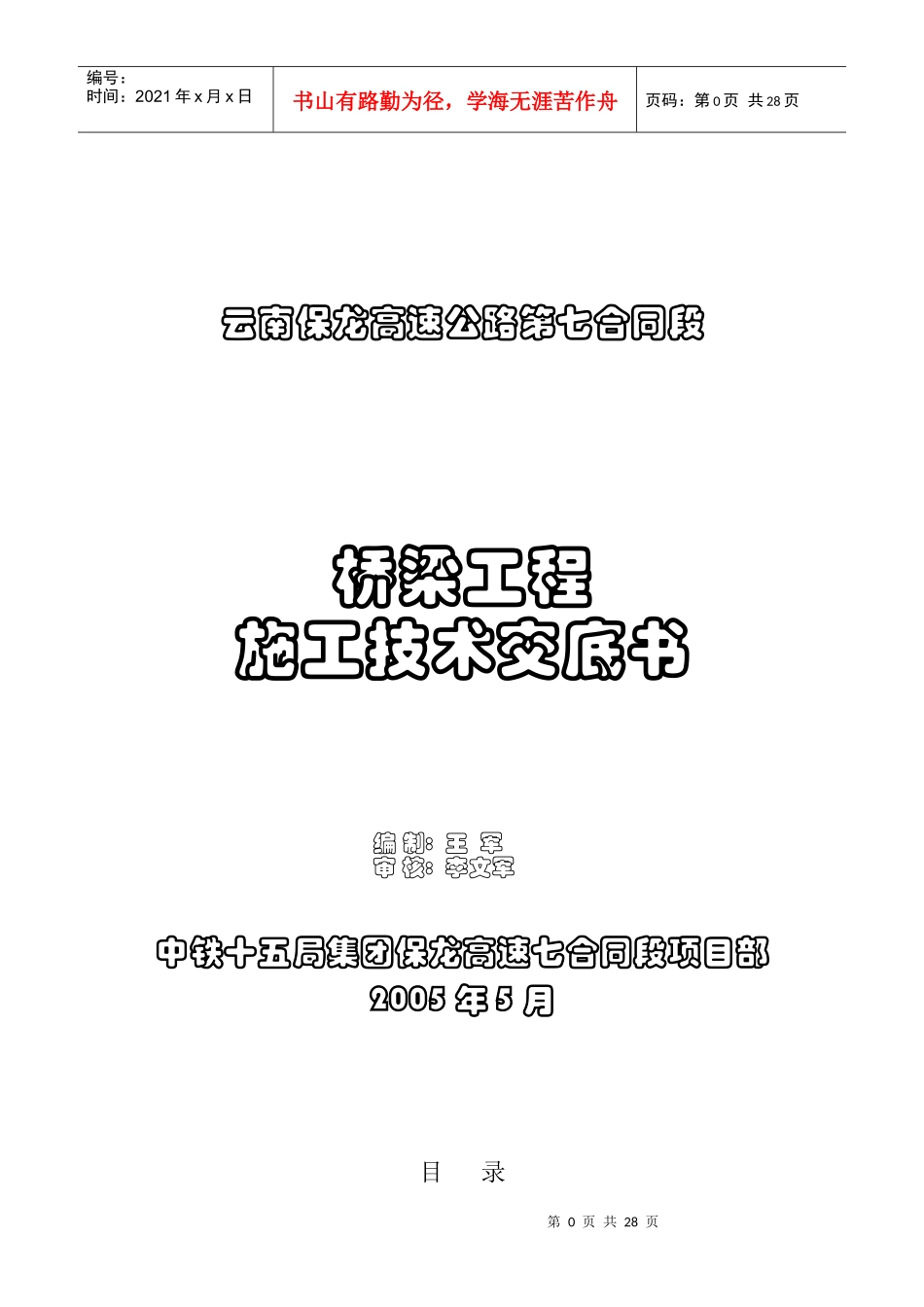

第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共28页云南保龙高速公路第七合同段桥梁工程施工技术交底书编制:王军审核:李文军中铁十五局集团保龙高速七合同段项目部2005年5月目录第1页共28页第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页1施工准备及测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2桥台基坑开挖及圬工砌筑．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3灌注桩基础．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4模板、支架和拱架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5钢筋加工及安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6混凝土施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7T梁、空心板预制及安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页．．．．8T梁、空心板梁的安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9桥面及附属工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10施工安全．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１施工准备和测量1.1施工准备桥梁施工前，必须组织有关人员对设计文件、图纸、资料进行研究和现场核对，必要时进行补充调查。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页研究设计文件、图纸、资料时，应首先查明是否齐全、清楚，图纸本身及相互之间有无错误和矛盾，如发现图纸和资料欠缺、错误、矛盾等情况，应向设代单位提出，予以补全、更正。桥涵开工前，应根据设计文件和任务要求，编制施工方案。其内容包括：编制依据、工期要求、工程特点、主要工程、材料和机具数量、施工方法、施工力量布置、工程进度要求、完成工作量计划和临时设施的初步规划等。开工前合理规划临时设施，应包括生产房屋、生活房屋、施工便桥、工程现场内外交通道路、工地供电和供水设备及其他小型临时设施等。1.2施工测量1.2.1分项工程开工前，必须按要求进行放样，并报项目部测量工程师和测量监理工程师检查。对于重要部位，桩位、柱顶标高及中心位置、盖梁、垫石必须报测量专监复检后，才能施工。1.2.2平面、水准控制测量和质量要求，按《桥规》执行。具体偏差要求见相应质检表中允许偏差值。2桥台基坑开挖及圬工砌筑2.1基坑开挖及检查采用人工配合机械开挖，基坑遇岩石地段可用放小炮的方法进行开挖，开挖的弃土堆坡脚应离基坑上口边缘至少1.0m以上，以免引起坑壁坍塌伤人。基坑上、下游可能被雨水冲刷处不宜堆弃土。2.2基底检验处理(1)基底开挖完后，应检查以下内容：①基底平面位置、尺寸及高程是否符合设计要求；②基底地质承载力是否与设计相符；③基底排水是否满足要求。(2)基底标高必须按设计严格控制，松散浮土必须清除，若有局部超挖，严禁用松土填补，用基础同级圬工找平。(3)当挖至设计高程基底承载力达不到设计要求时，报监理工程师提出处理意见。处理方法可继续开挖直至承载力达设计要求，亦可进行原地面打夯或夯填一层卵砂、碎石层。(4)当挖至设计高程且基底承载力满足设计要求时，报请监理工程师检验后，及时下基封闭持力层，以免因地下水或地表水影响基底承载力。2.3圬工砌筑第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页采用浆砌块、片石砌筑，石料强度不低于30MPa，并经试验取样合格，采用M10砂浆。施工方法为：⑴浆砌片石：①砌片石采用挤浆法施工，砂浆由拌合机就地拌合。②浆砌片石必须使砌缝控制在2-4cm范围内，不得出现通缝。在作业中断时，浆砌片石顶面不得...
