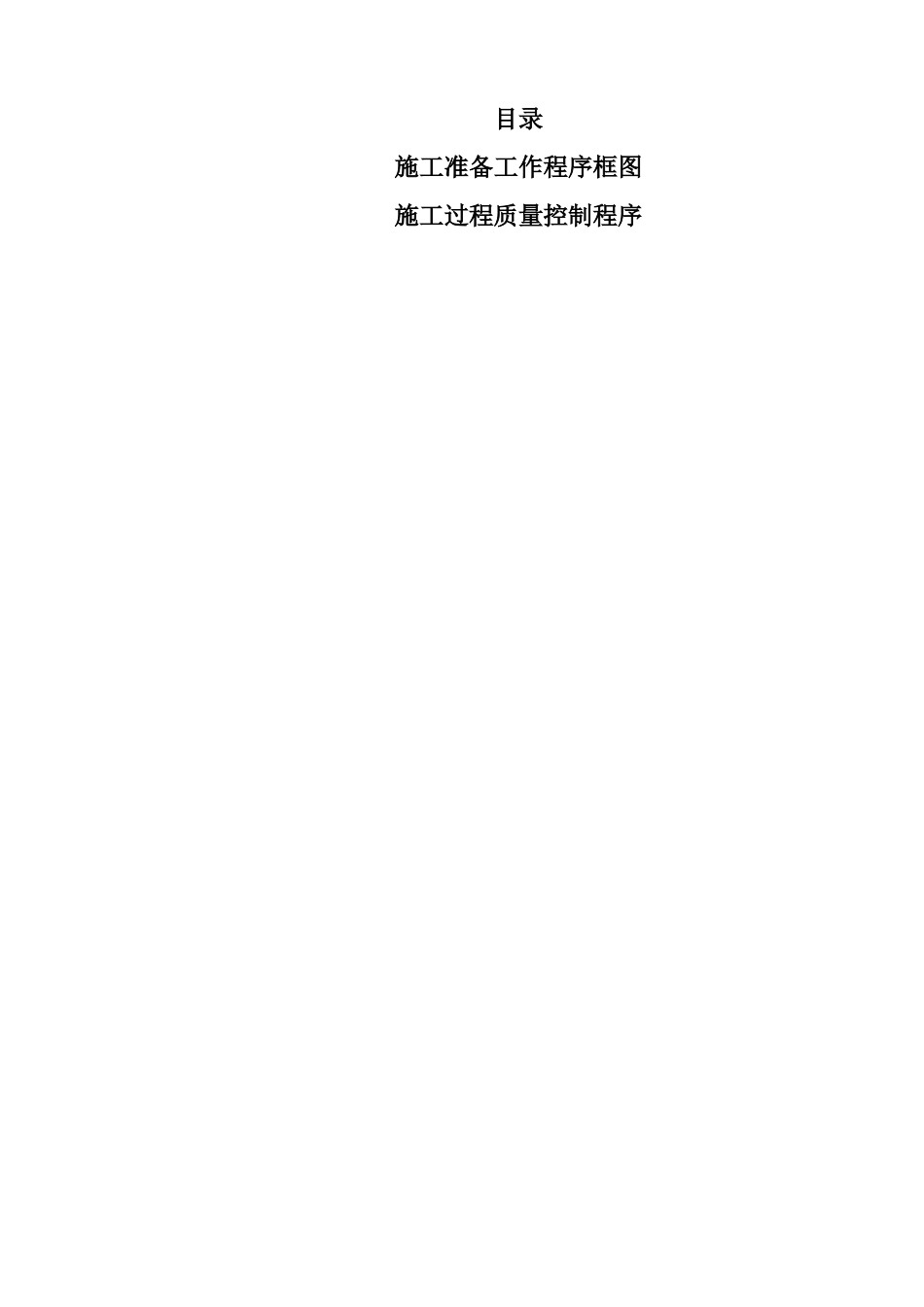

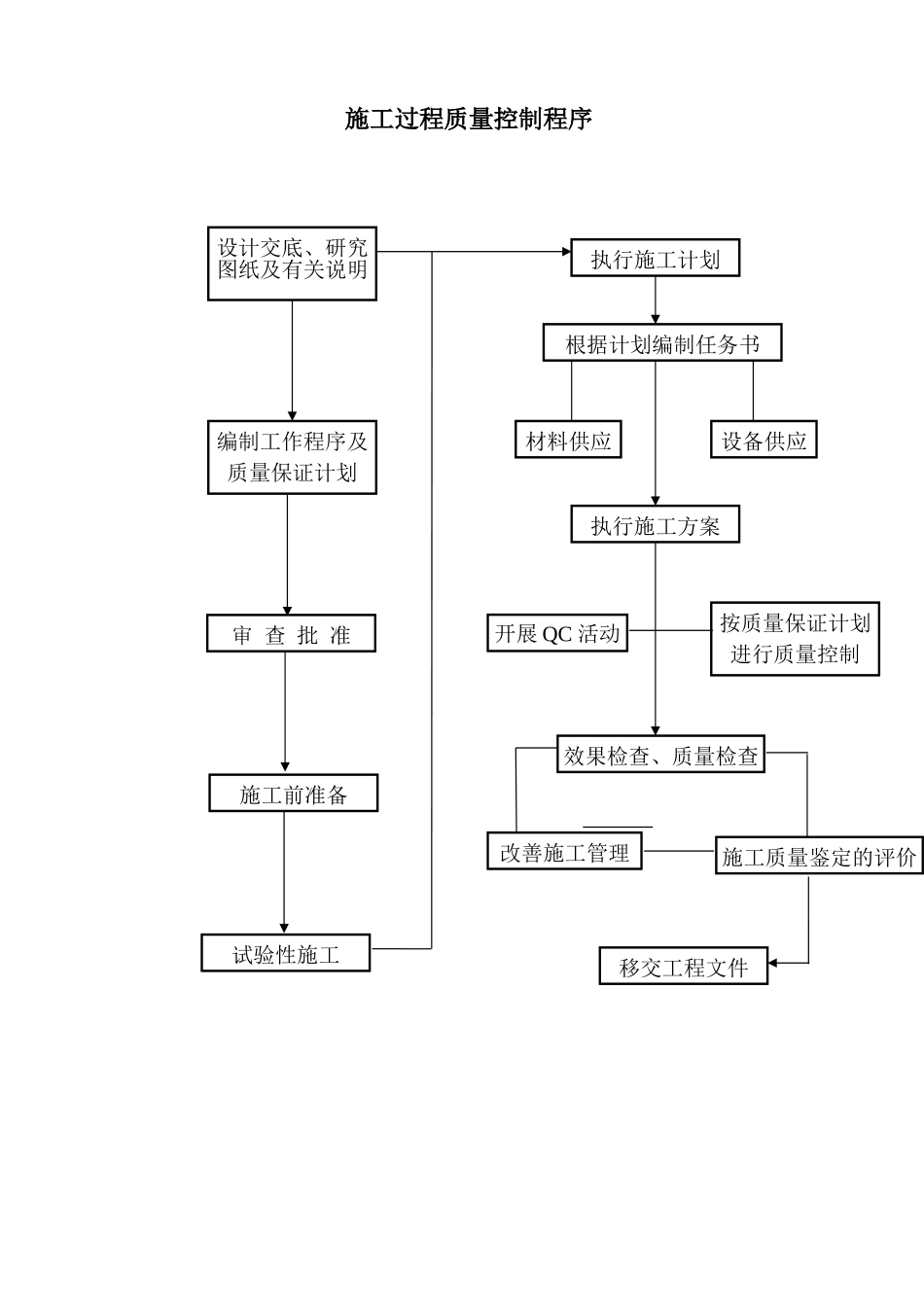

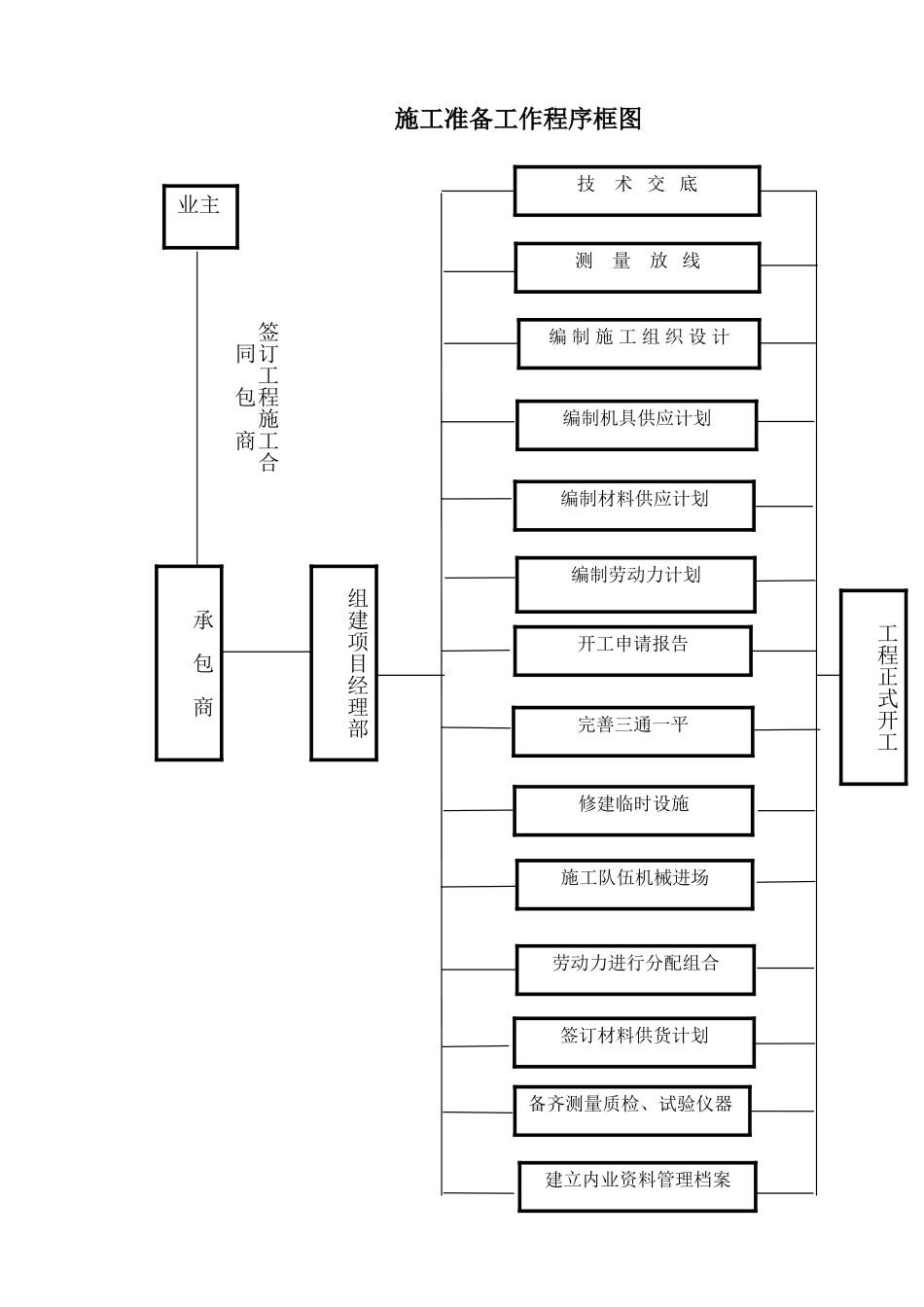

目录施工准备工作程序框图施工过程质量控制程序施工准备工作程序框图业主技术交底测量放线编制施工组织设计编制机具供应计划编制材料供应计划编制劳动力计划开工申请报告完善三通一平修建临时设施劳动力进行分配组合施工队伍机械进场签订材料供货计划备齐测量质检、试验仪器建立内业资料管理档案承包商组建项目经理部工程正式开工签订工程施工合同包商施工过程质量控制程序设计交底、研究图纸及有关说明编制工作程序及质量保证计划审查批准施工前准备试验性施工执行施工计划根据计划编制任务书材料供应设备供应执行施工方案开展QC活动按质量保证计划进行质量控制效果检查、质量检查改善施工管理施工质量鉴定的评价移交工程文件框图7-1-1砂桩施工工艺框图设备定位振动锤振动制砂振浮器振动灌砂补砂振动密实成桩退出钢管钢管至设计深度框图6-3-1盖板涵施工工艺框图施工测量基坑开挖基础处理涵身施工洞口铺砌台背回填盖板预制盖板运输盖板吊装后张法预应力砼预制施工工艺框图底模清理立设箱梁外模绑底板钢筋波纹管安装立设内模立梁端模板绑扎顶板钢筋检查混凝土浇注养护拆模清孔穿束预应力张拉养护、移位孔道压浆封锚测量放线钢外模加工锚垫板安装内模制作预制台座就绪钢筋下料波纹管下料砼拌制、运输钢铰线下料制作试件锚具检测制浆压试件试件制作框图6-2-1钻孔灌注桩施工工艺框图平整场地钻机就位埋设护筒钻进清孔下钢筋笼下导管、安放漏斗灌注水下混凝土凿除桩头拔护筒、移料斗接桩制备护筒桩位放线制备泥浆测孔深、孔径、垂直度制作、运输钢筋笼二次清孔测淤积厚度搅拌、运输砼测量砼高度灌注桩无破损检验墩柱施工工艺流程图5.10箱型涵施工工艺框图凿除清洗桩顶立墩柱模板浇筑砼焊接钢筋拆除模板钢筋加工、运输测设中心线砼搅拌、运输施工测量石拱小桥施工工艺框图基坑开挖台基浇筑支撑梁施工浇筑底板浇筑测板、顶板施工测量绑扎钢筋搭设支架、立模板搭设支架、立模板基础开挖基础砼浇筑拱架安装砼拌和与运输备料拱圈及拱架放样拱架制作砂浆拌和与运输拱箱预制施工工艺流程图制作安装拱箱底模、扎底板钢筋组装横隔板、腹板，扎制组装接头钢筋制作安装边腹板的模板、扎钢筋制作安装箱端接头模板、扎钢筋浇筑底板、组装接头、边腹板及箱接头等处混凝土养生、拆模拱圈砌筑拱圈养护卸架拱上建筑施工卸架设备的制作先期浇制横隔板、腹板构件制作安装横隔板、腹板的模板并扎制钢筋空心板施工工艺流程图安装内顶模、加高侧模、扎顶板钢筋浇顶板混凝土拱箱起吊、运输、吊装就位拱箱养生、拆模、检验尺寸、分组编号修整模板供重复使用桥台施工工艺流程图底部清理绑扎钢筋浇筑底砼立侧模板浇筑底板砼立内模浇筑侧、顶部砼拉毛拆模覆盖、洒水养护拌制、运输砼制作试块场地平整基础挖方立基础模板浇基础砼绑台身钢筋立台身模板浇台身砼绑台帽钢筋浇台帽砼养护下道工序测量放线机械开挖人工修整砼搅拌、运输钢筋加工、运输砼搅拌、运输钢筋加工、运输砼搅拌、运输作砼试块作砼试块作砼试块基础施工工艺流程图合不合格格场地平整测量放样机械开挖人工修整立模浇筑砼砼搅拌、运输养护涵洞施工工艺流程框图基础处理、垫层施工准备工作测量校样墙身、基础开挖基础、墙身砼砌筑铺底施工八字墙基础开挖八字墙基础垫层墙身砌筑洞口铺底截水墙施工盖板顶部填土（暗）台帽施工盖板施工护栏基座施工现场清理涵洞（暗涵）施工工艺框图施工测量基坑开挖基础处理台身砌筑洞身铺砌盖板吊装洞口铺砌台背回填、盖顶填土盖板预制盖板运输现场清理拱涵施工工艺框图平整场地基础挖方砌筑台基砌筑台身搭支架拱圈模板砌筑拱座、拱圈测量放线备料石、砂浆机械开挖备料石、砂浆备料石、砂浆作砂浆试块人工修整压砂浆试块吊装施工工艺流程图拆除支架、拱圈模板吊装准备梁板验收测量放线支座安装吊车就位起吊梁板梁板就位下一块梁板安装梁板不平压砼试块合格梁板运输梁板出场人工挖孔灌注桩施工工艺流程图修建施工平台第一节桩孔护壁开挖第一节土石方1m孔口安装活动盖板开挖第二层土石方拆第一节护壁模板立第二节护壁模板灌注第二节护壁砼导管灌注桩身砼整体验收桩孔砌井沿重复直至设计孔深检验桩孔合格架绞车、滑轮爆破...
