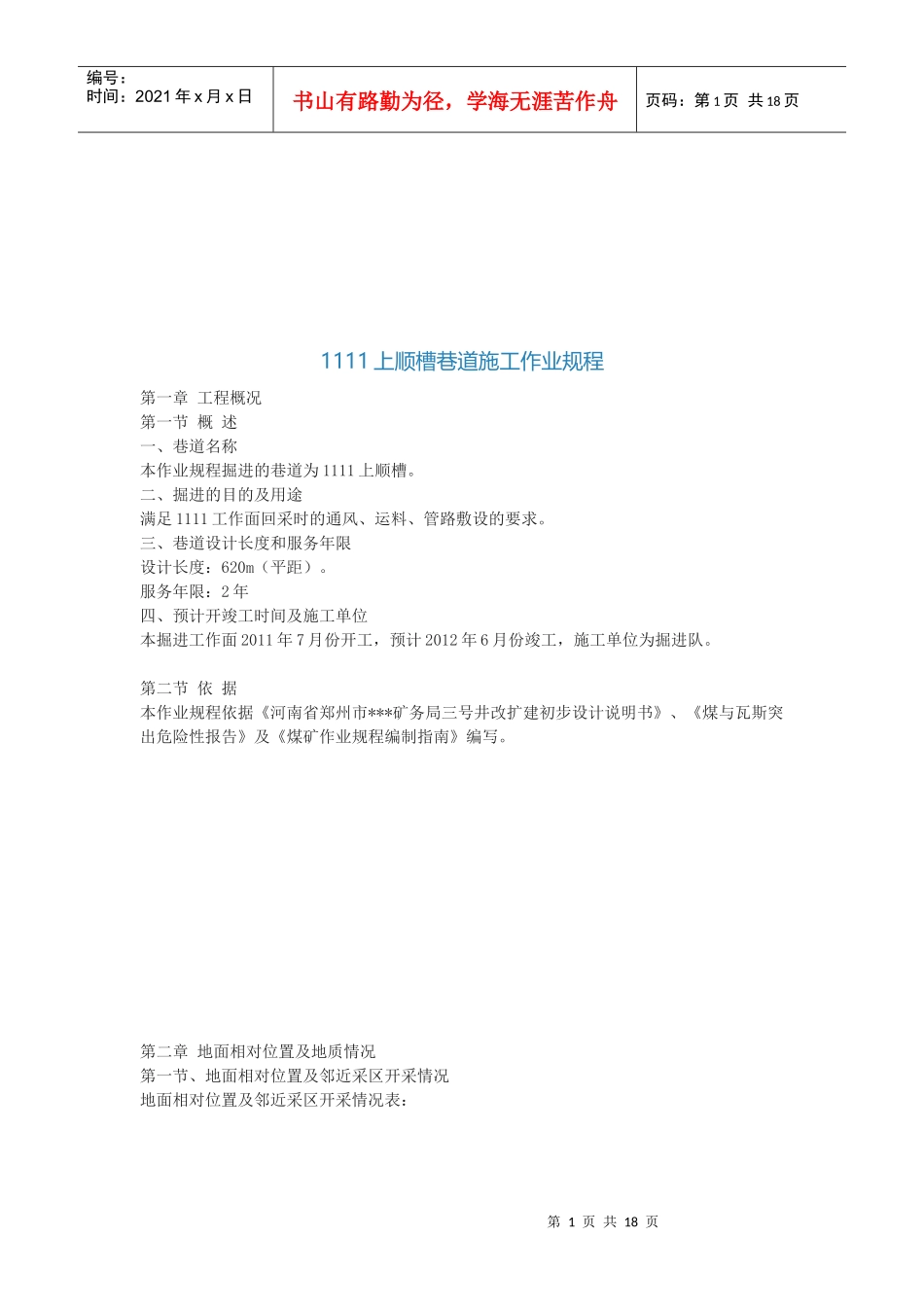

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1111上顺槽巷道施工作业规程第一章工程概况第一节概述一、巷道名称本作业规程掘进的巷道为1111上顺槽。二、掘进的目的及用途满足1111工作面回采时的通风、运料、管路敷设的要求。三、巷道设计长度和服务年限设计长度：620m（平距）。服务年限：2年四、预计开竣工时间及施工单位本掘进工作面2011年7月份开工，预计2012年6月份竣工，施工单位为掘进队。第二节依据本作业规程依据《河南省郑州市***矿务局三号井改扩建初步设计说明书》、《煤与瓦斯突出危险性报告》及《煤矿作业规程编制指南》编写。第二章地面相对位置及地质情况第一节、地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表：第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第二节煤（岩）赋存特征1111上顺槽布置在二1煤层中，预计煤层厚度在0～6m，局部夹泥岩夹矸，煤层为近东西向的单斜构造，滑动构造发育，煤层以粉末状为主，煤的原生结构遭破坏，呈现经层间挤压、揉搓的构造煤特征：偶夹块煤，亦为煤粉压固而成，表现为滑面发育，强度极低，f值较小，指压即碎，遇水则产生大量煤泥。煤的容重达1.6t/m3。煤层较松软，易发生冒落。二1煤层直接顶板多为砂质泥岩或泥岩，局部为细砂岩；直接底板多为泥岩、炭质泥岩或砂质泥岩，局部地段仅以薄层炭质泥岩与太原群上部灰岩相隔，下距灰岩0.39～34.51m，间距变化甚大。1111上顺槽巷道设计标高为+19～＋25，根据河南理工大学为泰山煤矿所做的突出危险性鉴定报告，此所处二1煤层不具备突出条件,属于高瓦斯矿井。根据矿井初步设计掘进工作面瓦斯涌出量采用邻近矿井二1煤层掘进时实测值1.5～2.5m3/min。煤层不易自燃、煤尘无爆炸危险性。但由于巷道正处于荥巩煤田的瓦斯逸散区向瓦斯富集区变化的过度区，因此存在煤层瓦斯赋存多变的可能，加之瓦斯赋存极不均衡、地质条件多变等原因，更增加了瓦斯赋存的复杂性，故掘进中应加强通风管理和瓦斯监测、抽放，也需做煤与瓦斯突出的预测工作。第三节地质构造1111上顺槽所处岩层构造复杂程度属简单构造，位于秦岭纬向构造带北亚带嵩山大背斜的北翼。总的构造形态为一走向280～290º，倾向10～20º，倾角7～14º,单斜构造，区内褶皱不甚发育，巷道所经范围内无落差1m以上断层。也无火成岩侵入体及陷落柱。第四节水文地质1111上顺槽附近无老窑等地下水体，但在掘进过程中应当做好充水条件分析预报和水害评价报告工作，加强探放水工作。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第三章巷道布置及支护说明第一节巷道布置1111上顺槽在运输上山上段风门向南10米处开口施工向东南掘进，掘进至停采线后掘1111回风斜巷，然后开始沿100。方向施工直至与1111切眼贯通。第二节支护设计一、巷道断面巷道设计为半圆拱形巷道，支护形式为U型钢棚支护，具体几何尺寸为：1、巷道规格：腰线处宽3600㎜，下宽4000㎜，净高3000mm，基础深265㎜。2、U型钢采用29U，棚间距中对中600mm，梁和腿搭接长度为400mm。二、支护说明1、永久支护巷道设计为U型钢支护，棚距600mm，棚后背荆笆和背木。具体施工时，塑料网贴着岩面背木贴着U型钢棚，背木间距：300mm，背木规格：不小于φ60×800mm。2、临时支护采取前探梁临时支护。前探梁用2根108mm无缝钢管或道轨，管壁厚不小于4.5mm，每根长不小于2.5m；每架棚配2个吊环。3、备用材料：工作面在施工过程中，除常用的支护材料外，必须配备有不同支护用的材料，包括木钎椽(2m长)不少于15根，铁钎椽(2m长)不少于15根。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第四章施工工艺第一节施工方法该巷施工采用钻爆法掘进，风钻打眼，爆破落矸（煤），人工刷帮，人工架棚，背实帮顶。第二节运输方式1、出碴：人工装碴（煤）、刮板运输机配合皮带输送机运输。2、运料：人力运料。第三节施工工序1、掘进工序：打眼——装药联线——爆破通风——处理帮顶活岩危矸...
