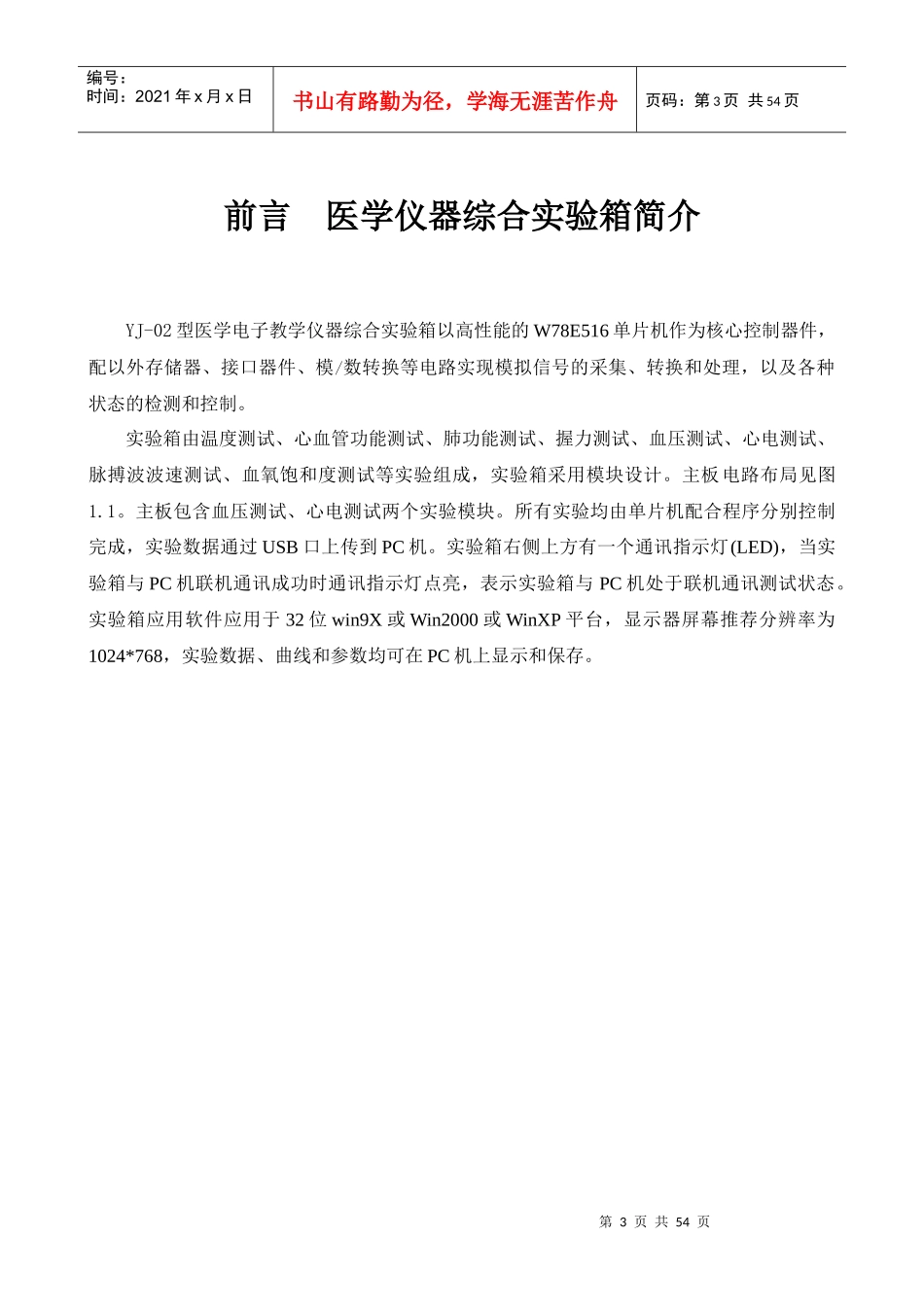

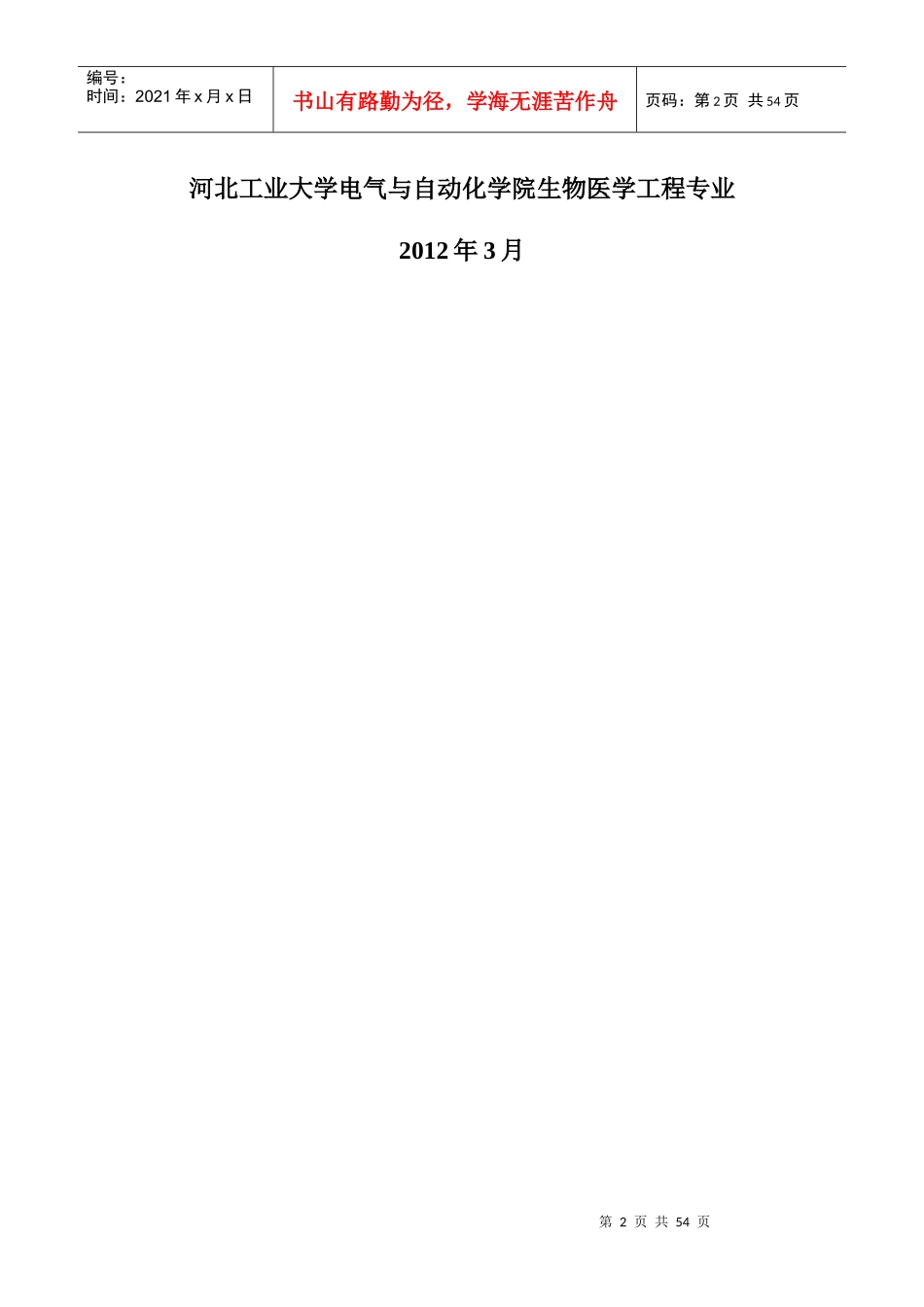

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页现代医学仪器课程实验指导第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页河北工业大学电气与自动化学院生物医学工程专业2012年3月第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页前言医学仪器综合实验箱简介YJ-02型医学电子教学仪器综合实验箱以高性能的W78E516单片机作为核心控制器件，配以外存储器、接口器件、模/数转换等电路实现模拟信号的采集、转换和处理，以及各种状态的检测和控制。实验箱由温度测试、心血管功能测试、肺功能测试、握力测试、血压测试、心电测试、脉搏波波速测试、血氧饱和度测试等实验组成，实验箱采用模块设计。主板电路布局见图1.1。主板包含血压测试、心电测试两个实验模块。所有实验均由单片机配合程序分别控制完成，实验数据通过USB口上传到PC机。实验箱右侧上方有一个通讯指示灯(LED)，当实验箱与PC机联机通讯成功时通讯指示灯点亮，表示实验箱与PC机处于联机通讯测试状态。实验箱应用软件应用于32位win9X或Win2000或WinXP平台，显示器屏幕推荐分辨率为1024*768，实验数据、曲线和参数均可在PC机上显示和保存。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页图1.1电路布局图本实验箱供电电源为直流+10V～+18V/1A，由外部提供。在实验前，用导线将电源引入实验箱左上侧的两个标有+15V和GND字样的接线柱，正端接红色接线柱，负端接黑色接线柱。打开PCB板上的电源开关，电源指示(绿色)灯亮，表明电源接通，可以正常操作。当出现异常时，应首先关闭电源，再检查相关电路，正常后再重新开启电源。实验前用USB连接线将实验箱的USB口与PC机USB口相连。在PC机退出联机通讯操作之前，不要关闭实验箱电源。【实验时，严禁带电装卸集成电路或更换元器件。严禁在联机通讯状态带电拔USB通讯线。拔传感器时，不要用手直接拉传感器线，应握住传感器根部插头拔除。禁止将插线或其它导体放置于实验箱PCB板上，以免造成短路，损坏器件。】第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页实验项目一：心电测量功能模块实验实验的目的和任务：1、了解并初步学会人体心电的测试功能模块的基本原理和设计方法。2、掌握QRS波群的测量方法。3、观察运动对心电的影响。实验原理：图1心电测量功能模块的电路原理图如图1所示，U19-U23组成一差分放大电路和信号切换电路，心电信号通过导联引入跟随123456ABCD654321DCBATitleNumberRevisionSizeBDate:28-Apr-2007SheetofFile:C:\DocumentsandSettings\Administrator\\YJ01\\YJ01)NEW.ddb桌面项目电路项目图纸（功能模块DrawnBy:U19/A(OPA2277)RW4(3296)2K100KC4047323184U19/B(OPA2277)567VRVF100KC41473U20/A(OPA2277)100KC4247323184VL1214151521140x1x2x0y1y2y3y3x6910BAINH133XYU21(CD4052)U22/A(OPA2277)C4547323184U22/B(OPA2277)567C46473+5V-5V+5V-5V+5V-5V20K20K20K20K567U23/B(OPA2277)VoC47105C49105U24/B(OPA2277)VoC48105U24/A(OPA2277)U25/B(OPA2277)U25/A(OPA2277)R8015KR8115KC50RW5(3296)20KRW6(3296)10KR82390R3415KR3515K+5V12345678+5V-5V12345678+5V-5V-5VXD4052(B)XD4052(A)R7220K20K16+5V8R785.1KR795.1K12348765C57104C56103103C55R3710KR3610KV+V-OUTINXDADBATTERY1.5V*4C53105C51105105C5235124-5V+5V+5VC43105U27MAX295U26TPS60400R77100K103C54RLC44105GNDXDVaXDVbXDVc+4V-----+6.5V-4V-------6.5VR68R69R70R71R73R75R74R76MAX1868255PB18255PB04737J4XDVd第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页器输入端，由于心电信号幅度小，为了减少干扰，在跟随器输入端对心电信号进行低通滤波，滤除信号中的高频部分。CD4052的功能是在不同的时刻控制不同的信号输出，U22配以阻容组成差分放大电路。在U23的输出端形成初步放大后的差动信号Vo,该信号经过...
