大跨度钢桁架专项吊装方案VIP免费

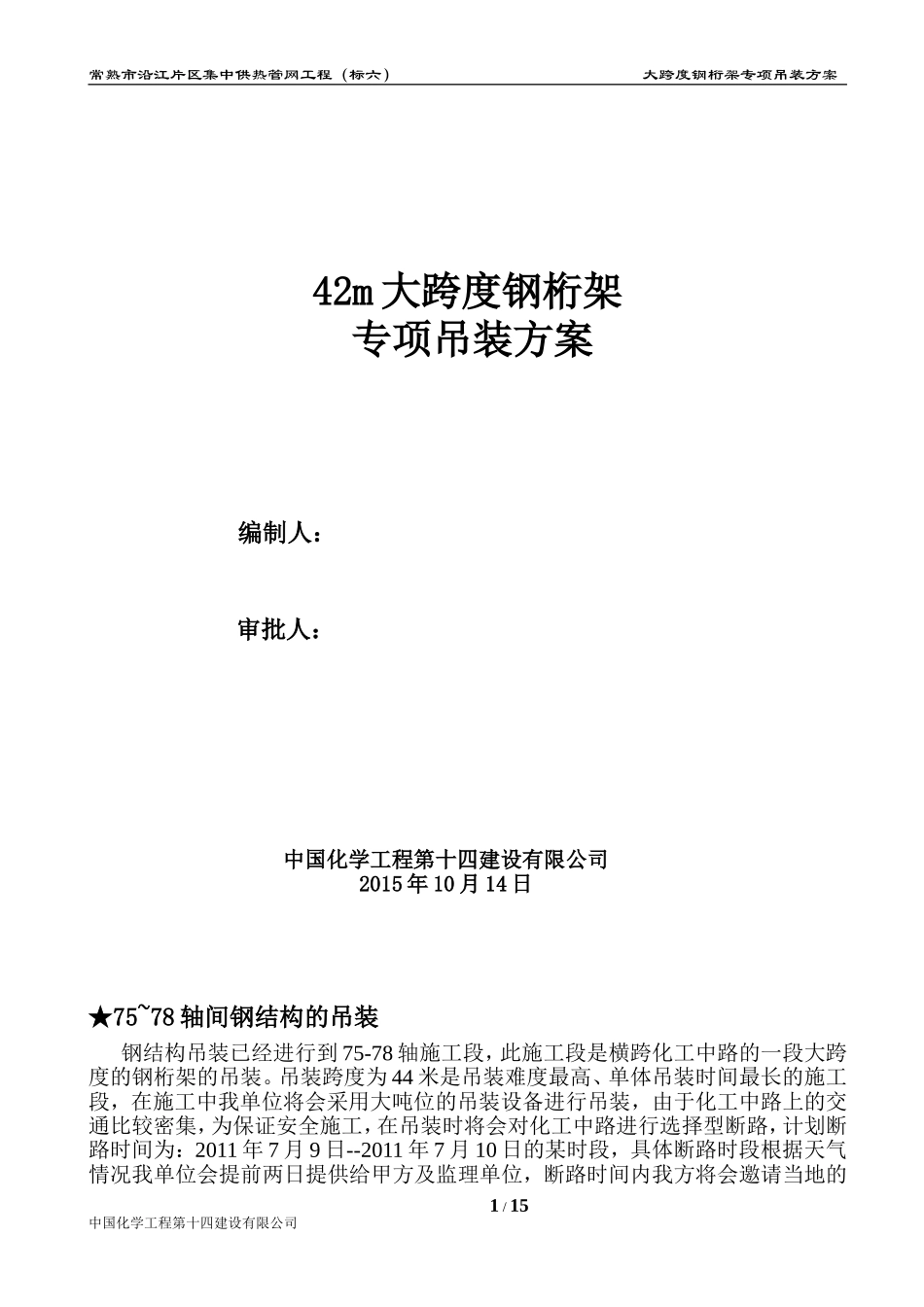

常熟市沿江片区集中供热管网工程（标六）大跨度钢桁架专项吊装方案42m大跨度钢桁架专项吊装方案编制人：审批人：中国化学工程第十四建设有限公司2015年10月14日★75~78轴间钢结构的吊装钢结构吊装已经进行到75-78轴施工段，此施工段是横跨化工中路的一段大跨度的钢桁架的吊装。吊装跨度为44米是吊装难度最高、单体吊装时间最长的施工段，在施工中我单位将会采用大吨位的吊装设备进行吊装，由于化工中路上的交通比较密集，为保证安全施工，在吊装时将会对化工中路进行选择型断路，计划断路时间为：2011年7月9日--2011年7月10日的某时段，具体断路时段根据天气情况我单位会提前两日提供给甲方及监理单位，断路时间内我方将会邀请当地的1/15中国化学工程第十四建设有限公司常熟市沿江片区集中供热管网工程（标六）大跨度钢桁架专项吊装方案交通管理部门给予交通管理的支持，并通知相关企业单位车辆间断绕行。一、桁架梁组拼及焊接1、做组装平台：组装平台要搭做牢固，搭好后要测平，以保证组装人员的安全和组装构件的精度。2、组装前，零部件应经检查合格，连接接触面和沿焊缝边缘每边30~50mm范围内的铁锈、毛刺、污垢、水渍等要清除干净。3、板材、型材的拼接，应在组装前进行，构件的组装在部件组装、焊接、矫正后进行，拼接时腹板及翼缘拼接焊缝间距应不大于200mm，并在组装前完成。翼缘板只允许横向拼接。4、组装时采用螺丝夹或卡具夹紧固定，同时要考虑焊接收缩量，对全熔透焊缝可用临时垫板以保证间隙，定位焊所采用的焊接材料型号，应与焊件材质相匹配，焊缝厚度不亦超过设计焊缝厚度的2/3，焊缝长度不小于25mm，定位焊位置应布置在焊道以内，并应由持合格证的焊工施焊，所用焊条与正式用焊条相同。5、施焊的焊工必须持有焊工合格证，严禁无证上岗操作，焊工停焊时间超过6个月，需重新考核上岗；结构件的所有焊缝必须严格按照焊接工艺评定报告所制定的焊接工艺指导书进行。6、焊丝、焊条在使用前须清除油垢、铁锈，焊条、焊剂使用前按产品说明书规定的烘焙时间和规定进行烘焙，并要求有烘焙记录。焊接时，不得使用焊皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。低氢型焊条经烘焙后放入保温箱内，随取随用。7、施焊前，选择合理的焊接方式和焊接顺序，对称施焊，以达到减少焊接变形和焊接应力的目的。同时焊工复查焊件接头质量和焊区的处理情况，如不符合要求，需经维修合格方可施焊。8、施焊时，构件焊缝两端应配置引弧板和引出板，其材质和坡口形式应与被焊工件相同，引弧和引出的焊缝长度：埋弧焊应大于50mm,手工焊及气体保护焊应大于20mm。焊接完成后应采用气割切除引弧和引弧板，并修磨平整，不得用锤击落；焊接金属表面焊纹均匀，无裂纹。不允许有沿边缘或顶角的未融合溢流、烧穿、未填满的火口和超出允许限度的气孔、夹渣、咬肉等缺陷；埋弧自动焊焊接中不应断弧，如有断弧必须将停弧处刨出1：5斜坡后再继续搭接施焊，埋弧自动焊不应小于10mm。9、焊接完成后，焊工应于焊缝冷却后清除焊缝表面的熔渣及两侧的飞溅物，检查质量，如为多层焊接需连续施焊，每一层焊道焊完后及时清理检查，清除缺陷后再焊。自检合格后应在工艺规定的焊缝及部位打上焊工代号钢印，便于检查人员质检溯源。10、焊剂、焊条使用前，应按产品说明书及有关工艺文件规定的技术要求进行烘焙。酸性焊条烘干温度100--150℃，烘焙1—2小时。碱性焊条烘干温度2/15中国化学工程第十四建设有限公司常熟市沿江片区集中供热管网工程（标六）大跨度钢桁架专项吊装方案350--400℃，烘焙1—2小时。低氢型焊条经过烘焙后，应放在保温箱内，随用随取。焊条烘干次数不宜超过2次。11、手工电弧焊平焊焊接(1)焊接电流：根据焊条直径和焊件厚度、焊接层数、焊条型号及焊工熟练经验，选择合适的电流。一般可参照表1-1选用。表1-1焊条与电流匹配参数焊条直径(mm)1.62.02.53.24.05.05.8电流（A）25-4040-6050-80100-130160-210200-270260-300(2)焊条直径：根据焊件厚度确定，一般焊件厚度3—5mm，用直径3.2--4.0mm焊条；焊件厚度4--12mm，用直径4--5mm焊条；厚度大于或等于13mm，用直径4--5.8mm焊条。开坡口...
