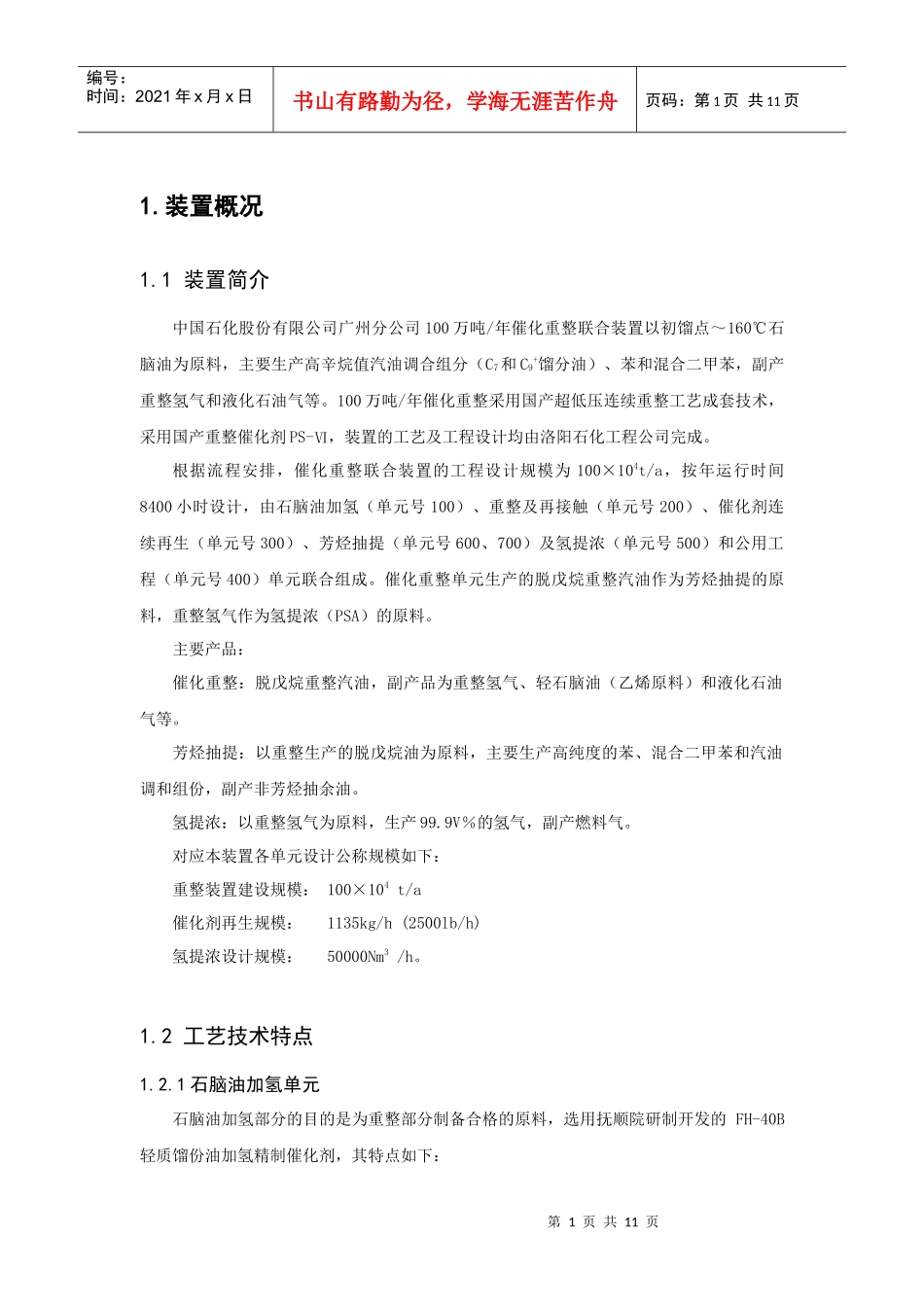

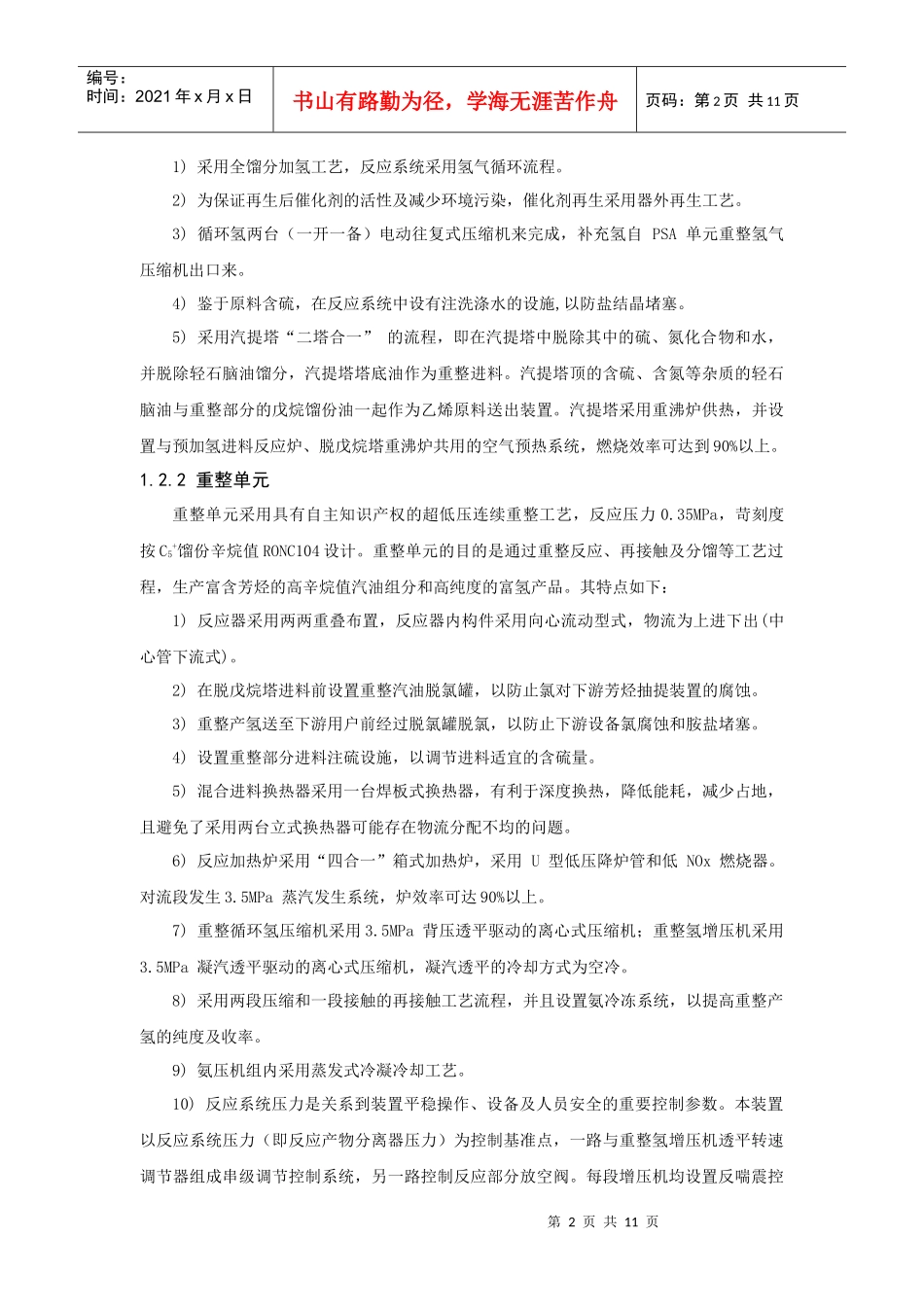

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页1.装置概况1.1装置简介中国石化股份有限公司广州分公司100万吨/年催化重整联合装置以初馏点～160℃石脑油为原料，主要生产高辛烷值汽油调合组分（C7和C9+馏分油）、苯和混合二甲苯，副产重整氢气和液化石油气等。100万吨/年催化重整采用国产超低压连续重整工艺成套技术，采用国产重整催化剂PS-Ⅵ，装置的工艺及工程设计均由洛阳石化工程公司完成。根据流程安排，催化重整联合装置的工程设计规模为100×104t/a，按年运行时间8400小时设计，由石脑油加氢（单元号100）、重整及再接触（单元号200）、催化剂连续再生（单元号300）、芳烃抽提（单元号600、700）及氢提浓（单元号500）和公用工程（单元号400）单元联合组成。催化重整单元生产的脱戊烷重整汽油作为芳烃抽提的原料，重整氢气作为氢提浓（PSA）的原料。主要产品：催化重整：脱戊烷重整汽油，副产品为重整氢气、轻石脑油（乙烯原料）和液化石油气等。芳烃抽提：以重整生产的脱戊烷油为原料，主要生产高纯度的苯、混合二甲苯和汽油调和组份，副产非芳烃抽余油。氢提浓：以重整氢气为原料，生产99.9V％的氢气，副产燃料气。对应本装置各单元设计公称规模如下：重整装置建设规模：100×104t/a催化剂再生规模：1135kg/h(2500lb/h)氢提浓设计规模：50000Nm3/h。1.2工艺技术特点1.2.1石脑油加氢单元石脑油加氢部分的目的是为重整部分制备合格的原料，选用抚顺院研制开发的FH-40B轻质馏份油加氢精制催化剂，其特点如下：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1)采用全馏分加氢工艺，反应系统采用氢气循环流程。2)为保证再生后催化剂的活性及减少环境污染，催化剂再生采用器外再生工艺。3)循环氢两台（一开一备）电动往复式压缩机来完成，补充氢自PSA单元重整氢气压缩机出口来。4)鉴于原料含硫，在反应系统中设有注洗涤水的设施,以防盐结晶堵塞。5)采用汽提塔“二塔合一”的流程，即在汽提塔中脱除其中的硫、氮化合物和水，并脱除轻石脑油馏分，汽提塔塔底油作为重整进料。汽提塔顶的含硫、含氮等杂质的轻石脑油与重整部分的戊烷馏份油一起作为乙烯原料送出装置。汽提塔采用重沸炉供热，并设置与预加氢进料反应炉、脱戊烷塔重沸炉共用的空气预热系统，燃烧效率可达到90%以上。1.2.2重整单元重整单元采用具有自主知识产权的超低压连续重整工艺，反应压力0.35MPa，苛刻度按C5+馏份辛烷值RONC104设计。重整单元的目的是通过重整反应、再接触及分馏等工艺过程，生产富含芳烃的高辛烷值汽油组分和高纯度的富氢产品。其特点如下：1)反应器采用两两重叠布置，反应器内构件采用向心流动型式，物流为上进下出(中心管下流式)。2)在脱戊烷塔进料前设置重整汽油脱氯罐，以防止氯对下游芳烃抽提装置的腐蚀。3)重整产氢送至下游用户前经过脱氯罐脱氯，以防止下游设备氯腐蚀和胺盐堵塞。4)设置重整部分进料注硫设施，以调节进料适宜的含硫量。5)混合进料换热器采用一台焊板式换热器，有利于深度换热，降低能耗，减少占地，且避免了采用两台立式换热器可能存在物流分配不均的问题。6)反应加热炉采用“四合一”箱式加热炉，采用U型低压降炉管和低NOx燃烧器。对流段发生3.5MPa蒸汽发生系统，炉效率可达90%以上。7)重整循环氢压缩机采用3.5MPa背压透平驱动的离心式压缩机；重整氢增压机采用3.5MPa凝汽透平驱动的离心式压缩机，凝汽透平的冷却方式为空冷。8)采用两段压缩和一段接触的再接触工艺流程，并且设置氨冷冻系统，以提高重整产氢的纯度及收率。9)氨压机组内采用蒸发式冷凝冷却工艺。10)反应系统压力是关系到装置平稳操作、设备及人员安全的重要控制参数。本装置以反应系统压力（即反应产物分离器压力）为控制基准点，一路与重整氢增压机透平转速调节器组成串级调节控制系统，另一路控制反应部分放空阀。每段增压机均设置反喘震控第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页制，且与一段及二段压缩气体的压力组成超弛控制，即当富氢至系统部分...
