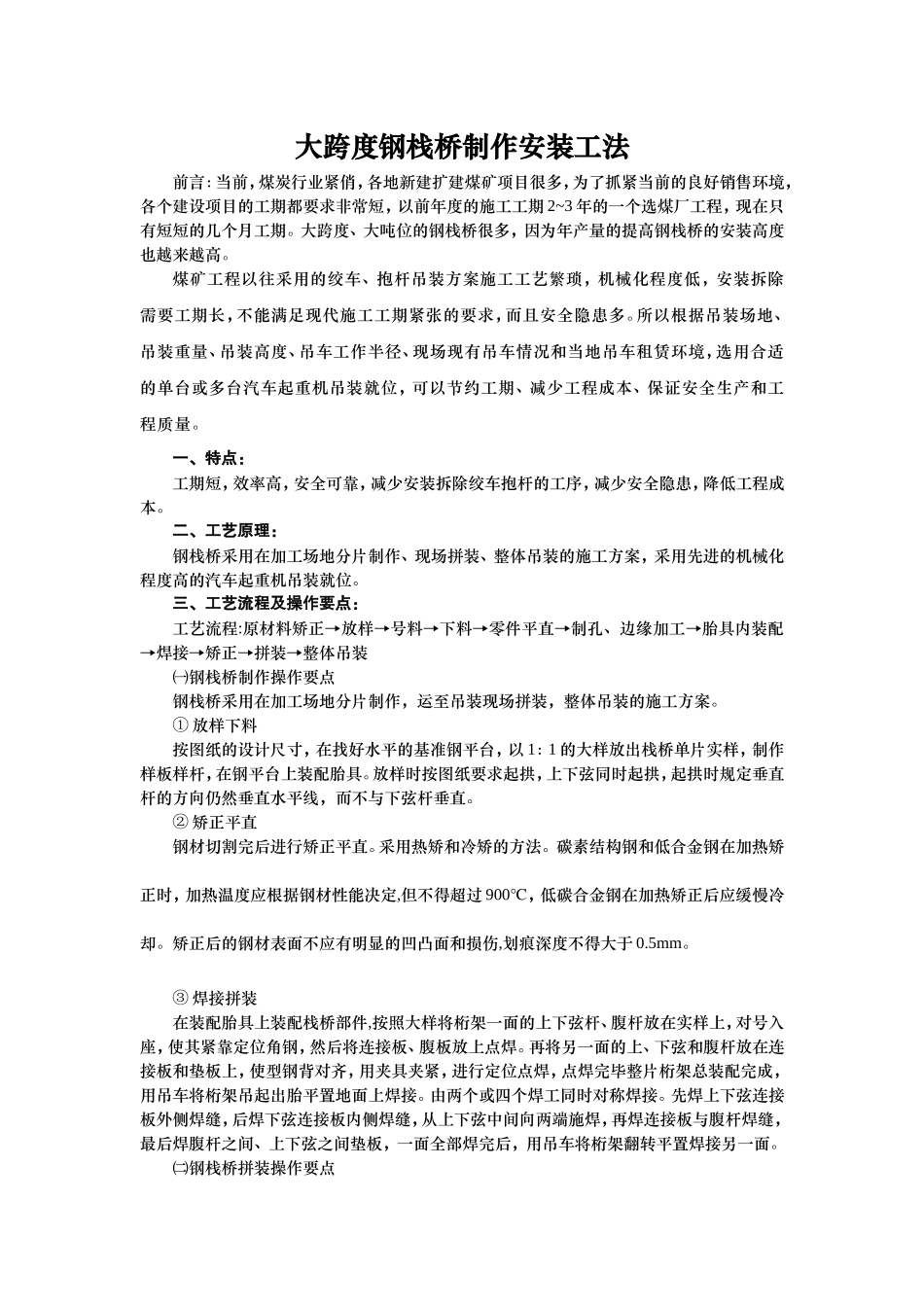

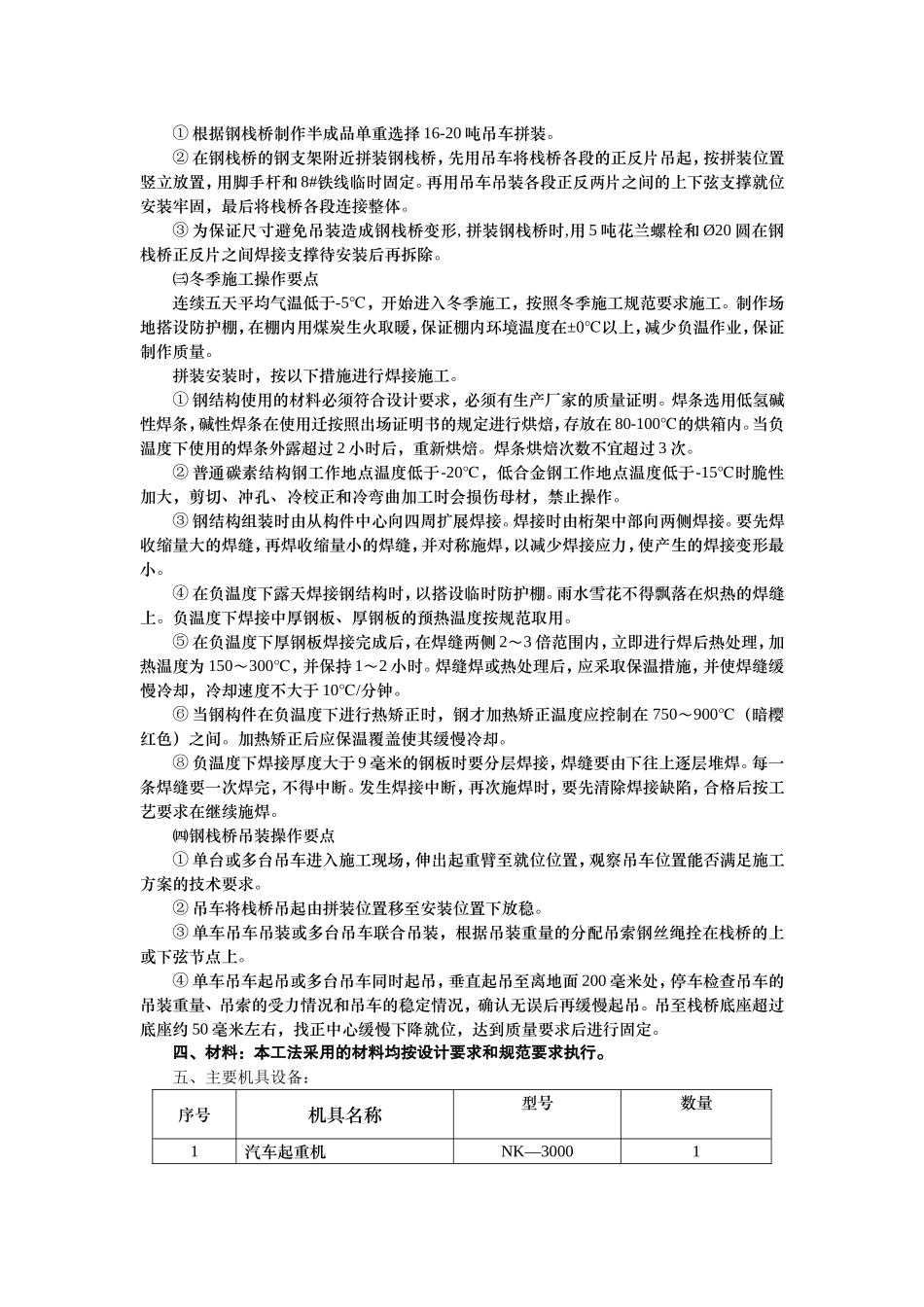

大跨度钢栈桥制作安装工法前言：当前，煤炭行业紧俏，各地新建扩建煤矿项目很多，为了抓紧当前的良好销售环境，各个建设项目的工期都要求非常短，以前年度的施工工期2~3年的一个选煤厂工程，现在只有短短的几个月工期。大跨度、大吨位的钢栈桥很多，因为年产量的提高钢栈桥的安装高度也越来越高。煤矿工程以往采用的绞车、抱杆吊装方案施工工艺繁琐，机械化程度低，安装拆除需要工期长，不能满足现代施工工期紧张的要求，而且安全隐患多。所以根据吊装场地、吊装重量、吊装高度、吊车工作半径、现场现有吊车情况和当地吊车租赁环境，选用合适的单台或多台汽车起重机吊装就位，可以节约工期、减少工程成本、保证安全生产和工程质量。一、特点：工期短，效率高，安全可靠，减少安装拆除绞车抱杆的工序，减少安全隐患，降低工程成本。二、工艺原理：钢栈桥采用在加工场地分片制作、现场拼装、整体吊装的施工方案，采用先进的机械化程度高的汽车起重机吊装就位。三、工艺流程及操作要点：工艺流程:原材料矫正→放样→号料→下料→零件平直→制孔、边缘加工→胎具内装配→焊接→矫正→拼装→整体吊装㈠钢栈桥制作操作要点钢栈桥采用在加工场地分片制作，运至吊装现场拼装，整体吊装的施工方案。①放样下料按图纸的设计尺寸，在找好水平的基准钢平台，以1：1的大样放出栈桥单片实样，制作样板样杆，在钢平台上装配胎具。放样时按图纸要求起拱，上下弦同时起拱，起拱时规定垂直杆的方向仍然垂直水平线，而不与下弦杆垂直。②矫正平直钢材切割完后进行矫正平直。采用热矫和冷矫的方法。碳素结构钢和低合金钢在加热矫正时，加热温度应根据钢材性能决定,但不得超过900℃，低碳合金钢在加热矫正后应缓慢冷却。矫正后的钢材表面不应有明显的凹凸面和损伤,划痕深度不得大于0.5mm。③焊接拼装在装配胎具上装配栈桥部件,按照大样将桁架一面的上下弦杆、腹杆放在实样上，对号入座，使其紧靠定位角钢，然后将连接板、腹板放上点焊。再将另一面的上、下弦和腹杆放在连接板和垫板上，使型钢背对齐，用夹具夹紧，进行定位点焊，点焊完毕整片桁架总装配完成，用吊车将桁架吊起出胎平置地面上焊接。由两个或四个焊工同时对称焊接。先焊上下弦连接板外侧焊缝，后焊下弦连接板内侧焊缝，从上下弦中间向两端施焊，再焊连接板与腹杆焊缝，最后焊腹杆之间、上下弦之间垫板，一面全部焊完后，用吊车将桁架翻转平置焊接另一面。㈡钢栈桥拼装操作要点①根据钢栈桥制作半成品单重选择16-20吨吊车拼装。②在钢栈桥的钢支架附近拼装钢栈桥，先用吊车将栈桥各段的正反片吊起，按拼装位置竖立放置，用脚手杆和8#铁线临时固定。再用吊车吊装各段正反两片之间的上下弦支撑就位安装牢固，最后将栈桥各段连接整体。③为保证尺寸避免吊装造成钢栈桥变形,拼装钢栈桥时,用5吨花兰螺栓和Ø20圆在钢栈桥正反片之间焊接支撑待安装后再拆除。㈢冬季施工操作要点连续五天平均气温低于-5℃，开始进入冬季施工，按照冬季施工规范要求施工。制作场地搭设防护棚，在棚内用煤炭生火取暖，保证棚内环境温度在±0℃以上，减少负温作业，保证制作质量。拼装安装时，按以下措施进行焊接施工。①钢结构使用的材料必须符合设计要求，必须有生产厂家的质量证明。焊条选用低氢碱性焊条，碱性焊条在使用迁按照出场证明书的规定进行烘焙，存放在80-100℃的烘箱内。当负温度下使用的焊条外露超过2小时后，重新烘焙。焊条烘焙次数不宜超过3次。②普通碳素结构钢工作地点温度低于-20℃，低合金钢工作地点温度低于-15℃时脆性加大，剪切、冲孔、冷校正和冷弯曲加工时会损伤母材，禁止操作。③钢结构组装时由从构件中心向四周扩展焊接。焊接时由桁架中部向两侧焊接。要先焊收缩量大的焊缝，再焊收缩量小的焊缝，并对称施焊，以减少焊接应力，使产生的焊接变形最小。④在负温度下露天焊接钢结构时，以搭设临时防护棚。雨水雪花不得飘落在炽热的焊缝上。负温度下焊接中厚钢板、厚钢板的预热温度按规范取用。⑤在负温度下厚钢板焊接完成后，在焊缝两侧2～3倍范围内，立即进行焊后热处理，加热温度为150～300℃，并保持1～2小时。焊缝焊或热处理后，应采取保...
