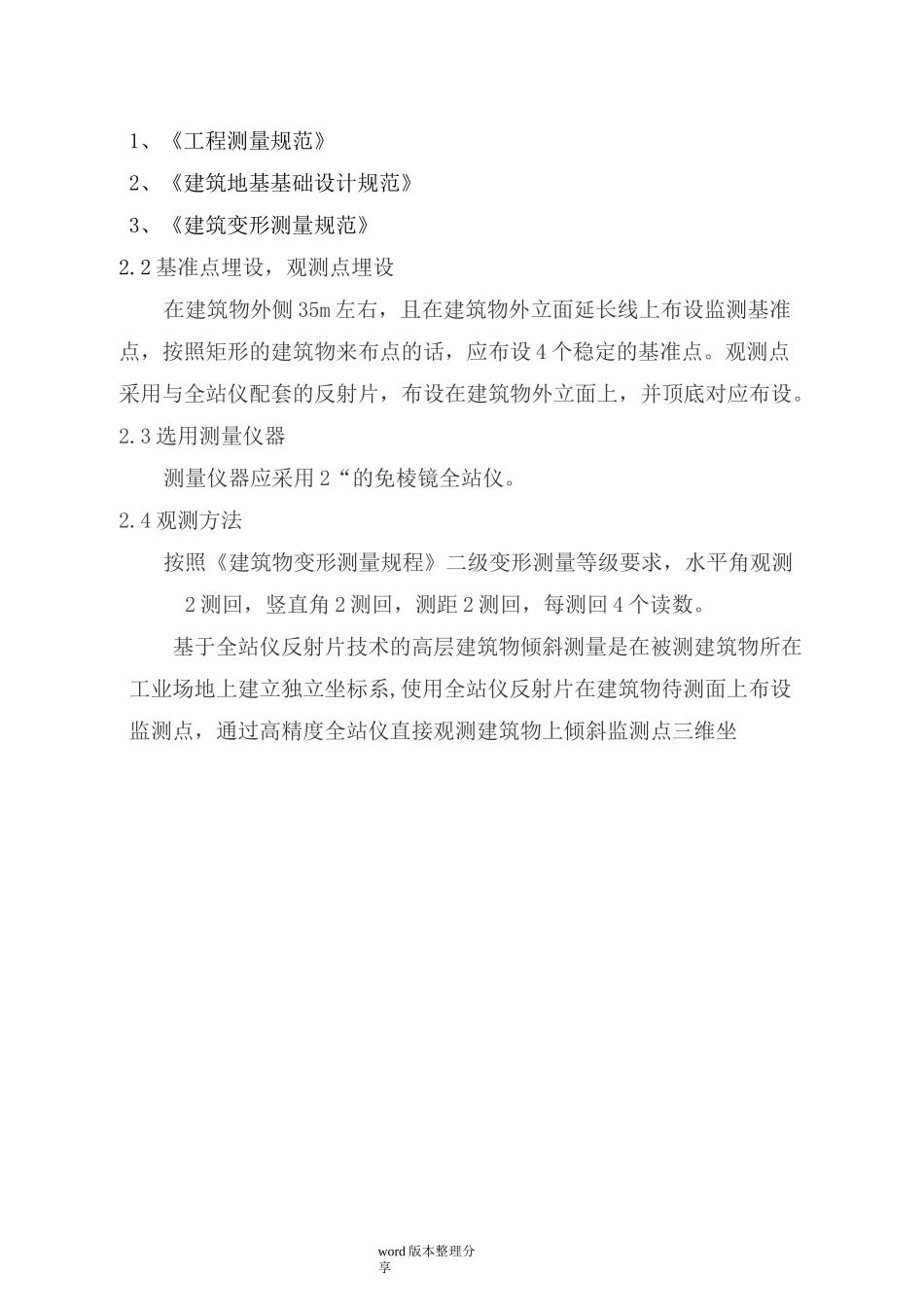

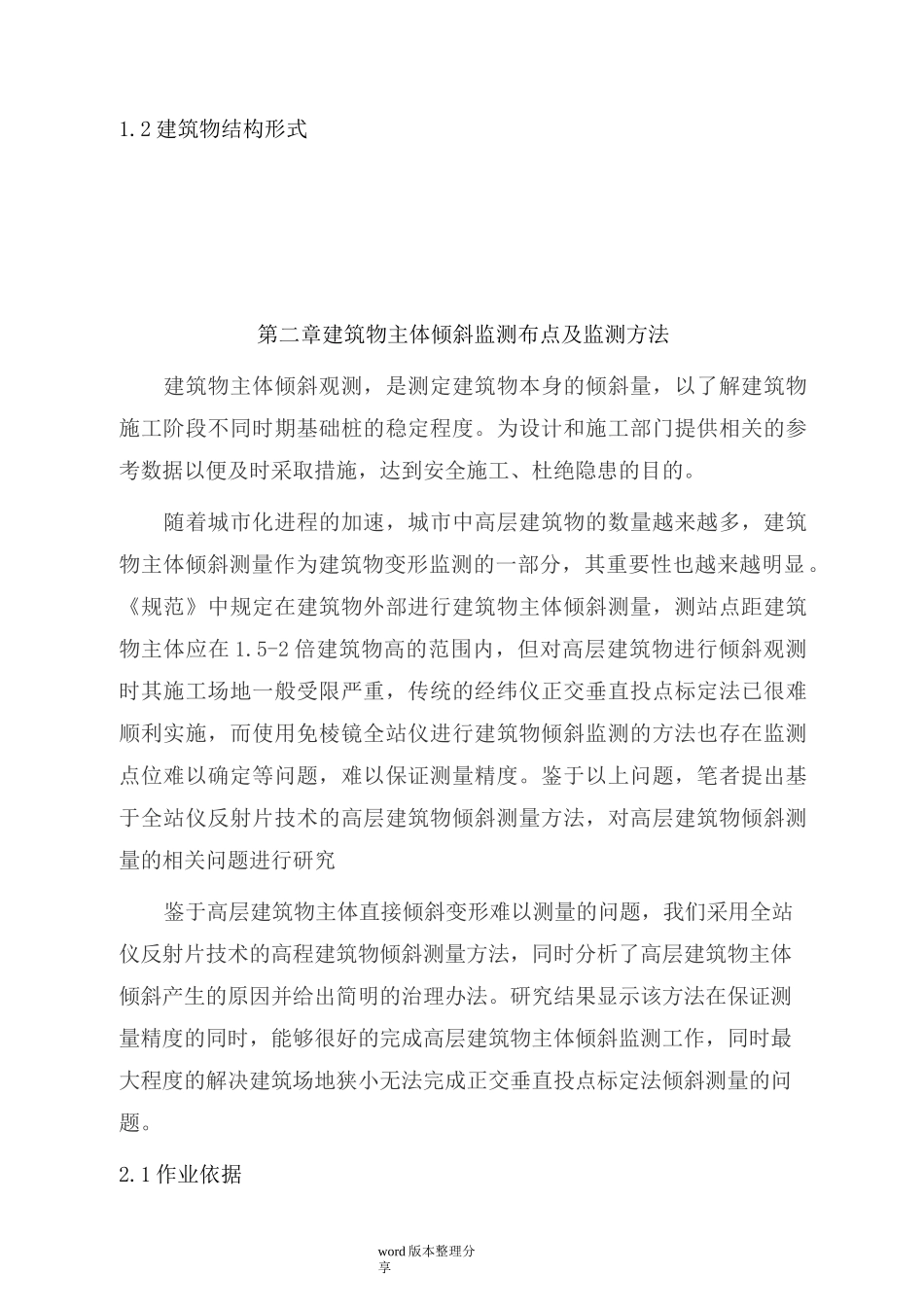

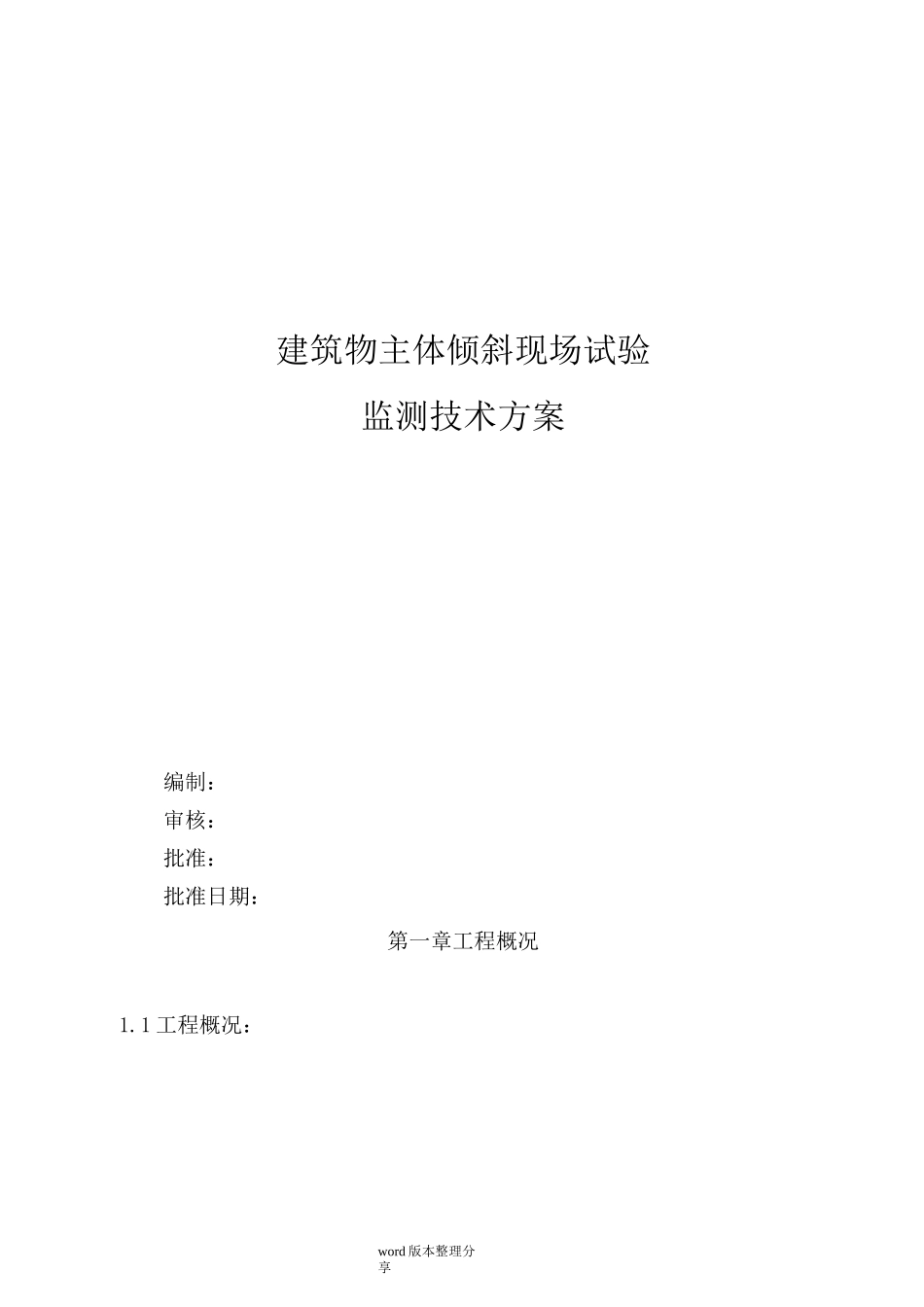

word版本整理分享建筑物主体倾斜现场试验监测技术方案编制：审核：批准：批准日期：第一章工程概况1.1工程概况：word版本整理分享1.2建筑物结构形式第二章建筑物主体倾斜监测布点及监测方法建筑物主体倾斜观测，是测定建筑物本身的倾斜量，以了解建筑物施工阶段不同时期基础桩的稳定程度。为设计和施工部门提供相关的参考数据以便及时采取措施，达到安全施工、杜绝隐患的目的。随着城市化进程的加速，城市中高层建筑物的数量越来越多，建筑物主体倾斜测量作为建筑物变形监测的一部分，其重要性也越来越明显。《规范》中规定在建筑物外部进行建筑物主体倾斜测量，测站点距建筑物主体应在1.5-2倍建筑物高的范围内，但对高层建筑物进行倾斜观测时其施工场地一般受限严重，传统的经纬仪正交垂直投点标定法已很难顺利实施，而使用免棱镜全站仪进行建筑物倾斜监测的方法也存在监测点位难以确定等问题，难以保证测量精度。鉴于以上问题，笔者提出基于全站仪反射片技术的高层建筑物倾斜测量方法，对高层建筑物倾斜测量的相关问题进行研究鉴于高层建筑物主体直接倾斜变形难以测量的问题，我们采用全站仪反射片技术的高程建筑物倾斜测量方法，同时分析了高层建筑物主体倾斜产生的原因并给出简明的治理办法。研究结果显示该方法在保证测量精度的同时，能够很好的完成高层建筑物主体倾斜监测工作，同时最大程度的解决建筑场地狭小无法完成正交垂直投点标定法倾斜测量的问题。2.1作业依据word版本整理分享1、《工程测量规范》2、《建筑地基基础设计规范》3、《建筑变形测量规范》2.2基准点埋设，观测点埋设在建筑物外侧35m左右，且在建筑物外立面延长线上布设监测基准点，按照矩形的建筑物来布点的话，应布设4个稳定的基准点。观测点采用与全站仪配套的反射片，布设在建筑物外立面上，并顶底对应布设。2.3选用测量仪器测量仪器应采用2“的免棱镜全站仪。2.4观测方法按照《建筑物变形测量规程》二级变形测量等级要求，水平角观测2测回，竖直角2测回，测距2测回，每测回4个读数。基于全站仪反射片技术的高层建筑物倾斜测量是在被测建筑物所在工业场地上建立独立坐标系,使用全站仪反射片在建筑物待测面上布设监测点，通过高精度全站仪直接观测建筑物上倾斜监测点三维坐范文范例指导学习word版本整理分享标，获取建筑物主体或各层间监测点的X方向和y方向的偏移量。继而计算建筑物整体倾斜和位移。图建筑物主体倾斜观测计算方法示意图1.测出建筑的高度h（如反射片安装在建筑物顶部和底部，即以反射片的垂直距离作为建筑物高度）。2.测出顶底反射片水平夹角a。3.测出基准点到建筑物的水平距离s4.则建筑物主体倾斜量d=s*tan（a）5.主体倾斜率l=d/h6.主体倾斜度v=arctan（d/h）范文范例指导学习word版本整理分享7.下一次测量同样计算出倾斜率，按照测量的时间和两次倾斜率的差别计算出倾斜速率。2.5监测点清单2.6监控量测主要仪器表清单第三章监测频率3.1监测频率建筑物主体倾斜观测一般每1个月监测1次，可根据监测点的变形情况适当地加大或减少监测频率，重点监测变形较大的监测点，如遇到监测值达到预警值时监测加密。第四章控制标准与险情预报4.1确定预警值
