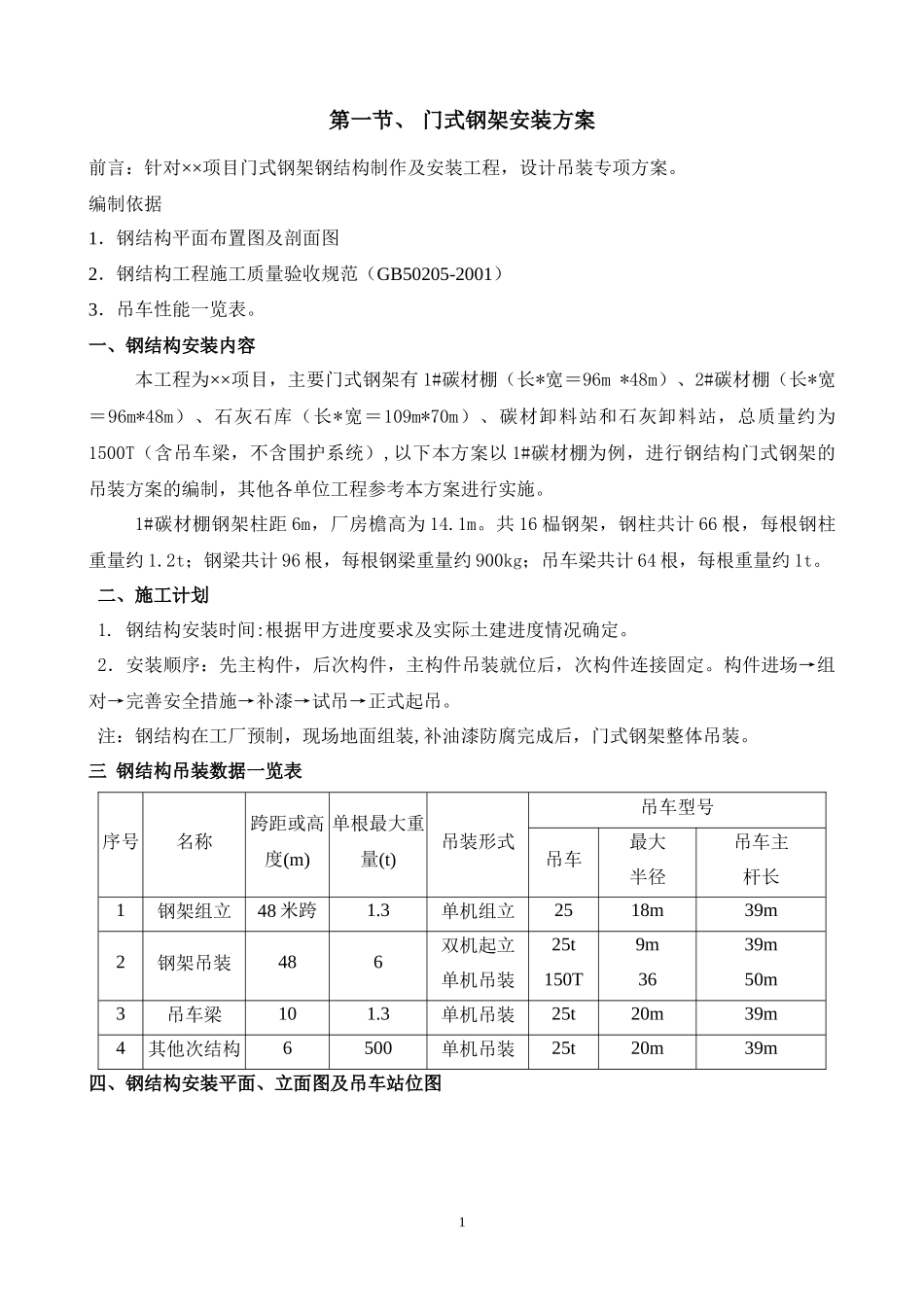

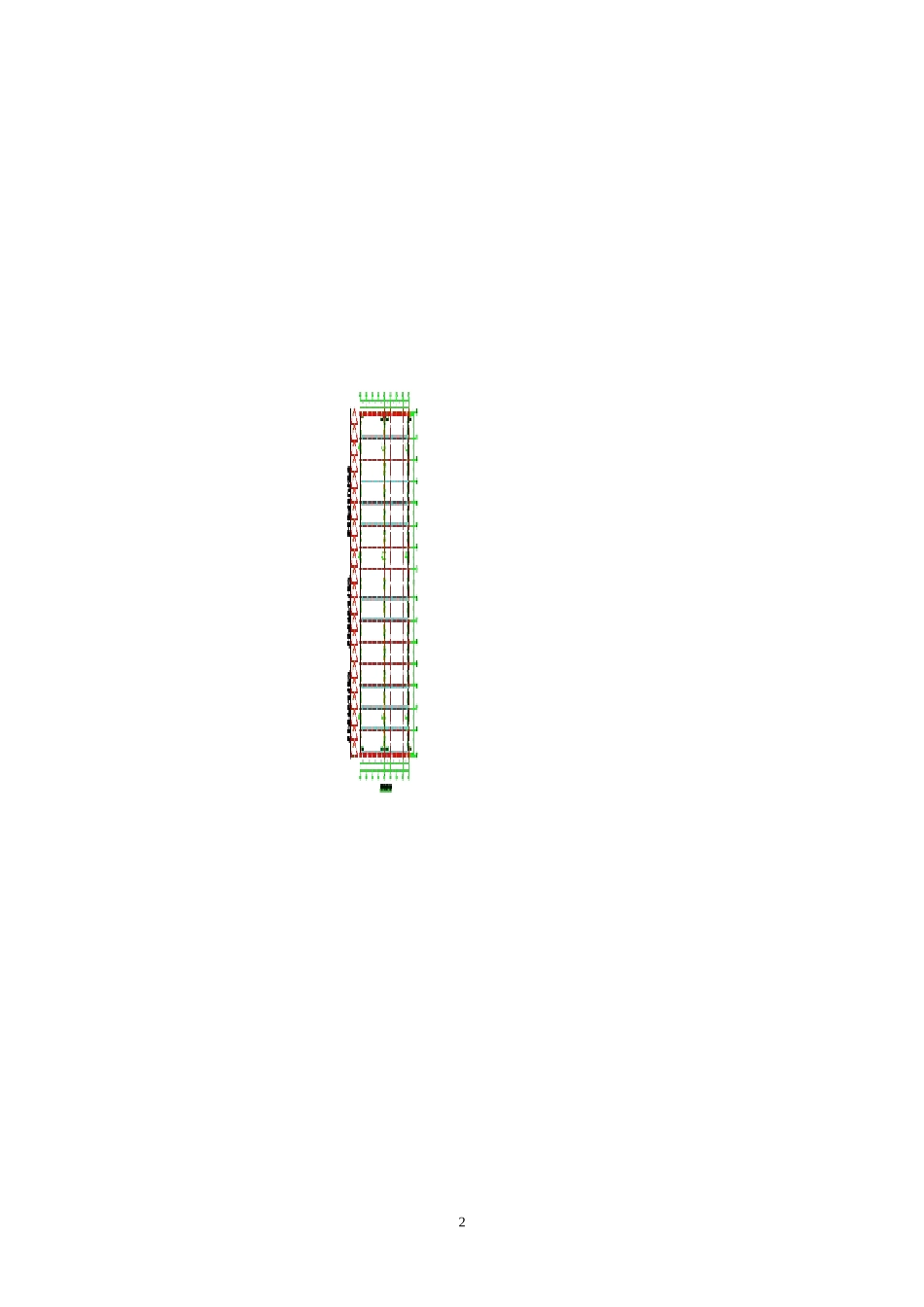

第一节、门式钢架安装方案前言：针对××项目门式钢架钢结构制作及安装工程，设计吊装专项方案。编制依据1．钢结构平面布置图及剖面图2．钢结构工程施工质量验收规范（GB50205-2001）3．吊车性能一览表。一、钢结构安装内容本工程为××项目，主要门式钢架有1#碳材棚（长*宽＝96m*48m）、2#碳材棚（长*宽＝96m*48m）、石灰石库（长*宽＝109m*70m）、碳材卸料站和石灰卸料站，总质量约为1500T（含吊车梁，不含围护系统）,以下本方案以1#碳材棚为例，进行钢结构门式钢架的吊装方案的编制，其他各单位工程参考本方案进行实施。1#碳材棚钢架柱距6m，厂房檐高为14.1m。共16榀钢架，钢柱共计66根，每根钢柱重量约1.2t；钢梁共计96根，每根钢梁重量约900kg；吊车梁共计64根，每根重量约1t。二、施工计划1.钢结构安装时间:根据甲方进度要求及实际土建进度情况确定。2．安装顺序：先主构件，后次构件，主构件吊装就位后，次构件连接固定。构件进场→组对→完善安全措施→补漆→试吊→正式起吊。注：钢结构在工厂预制，现场地面组装,补油漆防腐完成后，门式钢架整体吊装。三钢结构吊装数据一览表序号名称跨距或高度(m)单根最大重量(t)吊装形式吊车型号吊车最大半径吊车主杆长1钢架组立48米跨1.3单机组立2518m39m2钢架吊装486双机起立单机吊装25t150T9m3639m50m3吊车梁101.3单机吊装25t20m39m4其他次结构6500单机吊装25t20m39m四、钢结构安装平面、立面图及吊车站位图12五、钢架整体吊装计算:1、吊钢柱受力分析a)计算吊装载荷P=GK1K2P:吊装载荷G:钢结构总重量6tK1:动载系数,取1.2K2:不均匀核载系数,取1.2即P=8.4tb)吊点吊装载荷T1=P=8.4t2、钢丝绳计算Q=Ns/C因顶角α=900，取角度系数C=1,双绳起吊，倒链调节则允许拉力S=QC/n=84000×1/1=84000N破断拉力Pp=SK(k=5)则Pp=84000×5=420000N钢丝绳d=(Pp/0.3σ)0.5（其中σ=1550N/mm2）d=21.5mm查表，钢丝绳选用=22mm结构为（6*61+1）。3、计算起升高度HH=H1+H2+H3H1:钢丝绳垂直高度8m;H2:钢结构的下端高度12.4mH3:钢结构就位时与地面间的操作空间,一般取200mm;3H=8+12.4+0.2=20.6m4、计算吊臂长度LL=((R+r)2+(H-h+B)2)1/2h:吊车回转中心高度2.2m;B:吊车滑轮组的作业余量,一般取3m,R:吊车起吊时作业半径,根据现场实际情况取28m;r:取1.3mL=37m根据150t履带吊车性能表,吊杆长为51.8m,作业半径28m，吊装能力为20t,符合要求。七、吊装程序及工艺1．吊装基本程序1）吊车进场就位；按方案要求选取索具，做好吊装前准备工作；2）试吊、检查；3）正式吊装；2．吊装工艺1）吊装作业a：吊车按计算选用配置的要求和主吊臂臂长，主配重总量，将主吊车安装好，吊索按吊装要求挂设好；b：正式起吊前，检查吊车站位，接杆是否符合要求，支腿的垫铁是否牢固，起重索具穿绕挂设和工具安装是否符合规范要求等，全部检查无误，报吊装总指挥批准后进行试吊；c：试吊：拆除临时固定索具，指挥吊车缓将钢结构吊离支撑约200mm，停车检查吊车的受力情况，吊车支腿处地基沉降情况，工索具受力情况，起重指挥信号联系是否畅通无误，如无异常情况，将钢结构缓慢落回原位准备正式吊装；d：正式起吊：指挥吊车缓慢起吊，钢结构离支撑物约200mm，停车按试吊要求检查各部位，如无异常，开始正式起吊，在吊装过程中，随时检查吊车配合作业过程中吊车滑轮组是否垂直受力，吊车支腿的垫设及地基沉降情况等；e：吊车缓慢将钢结构就位，就位时应密切关注吊车掉臂是否与钢结构抗杆，检查确认操作半径f：确认钢结构安装符合要求后，摘除吊索，吊车转场，吊装结束。七、安全技术措施1、加强施工现场安全管理，健全安全管理制度。吊装期间，吊装现场设置警戒区，派专职4安全员负责警戒。2、事先向所有施工人员进行详细技术交底，务必使作业人员明白作业要求。给吊车司机详细介绍吊装方案，明确统一指挥信号；3、认真细致地做好吊装的准备工作，按方按要求备齐机具及工索具，严格执行吊装机具的性能检查，起重工索具检查，试吊、监测及吊装程序，确认吊装作业安全可靠地进行；4、现场指挥人员与吊车司机的联系要及时可靠，指挥信号、旗语、手势要求清楚，明了，如发现异常情况要及时汇报吊装现...
