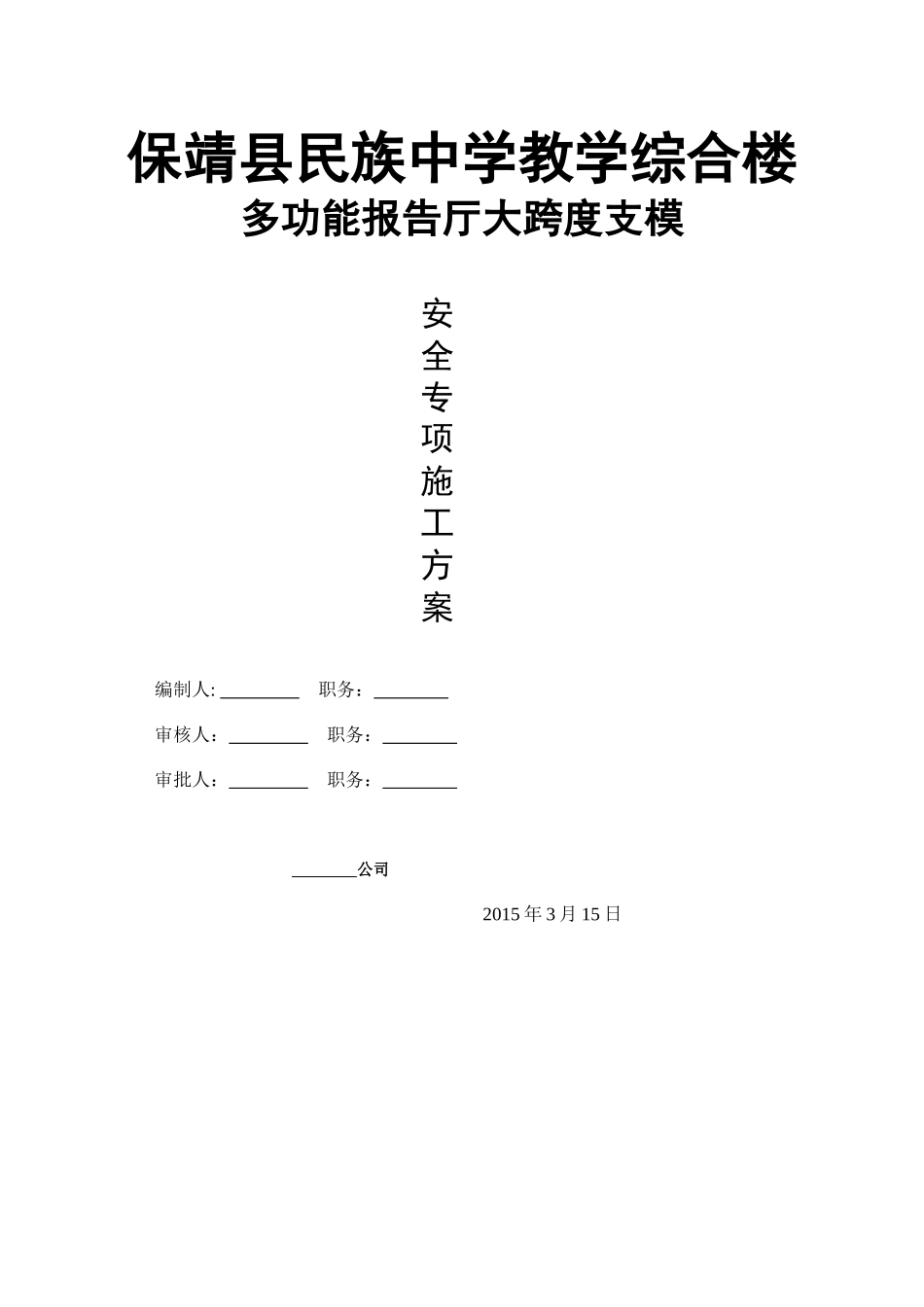

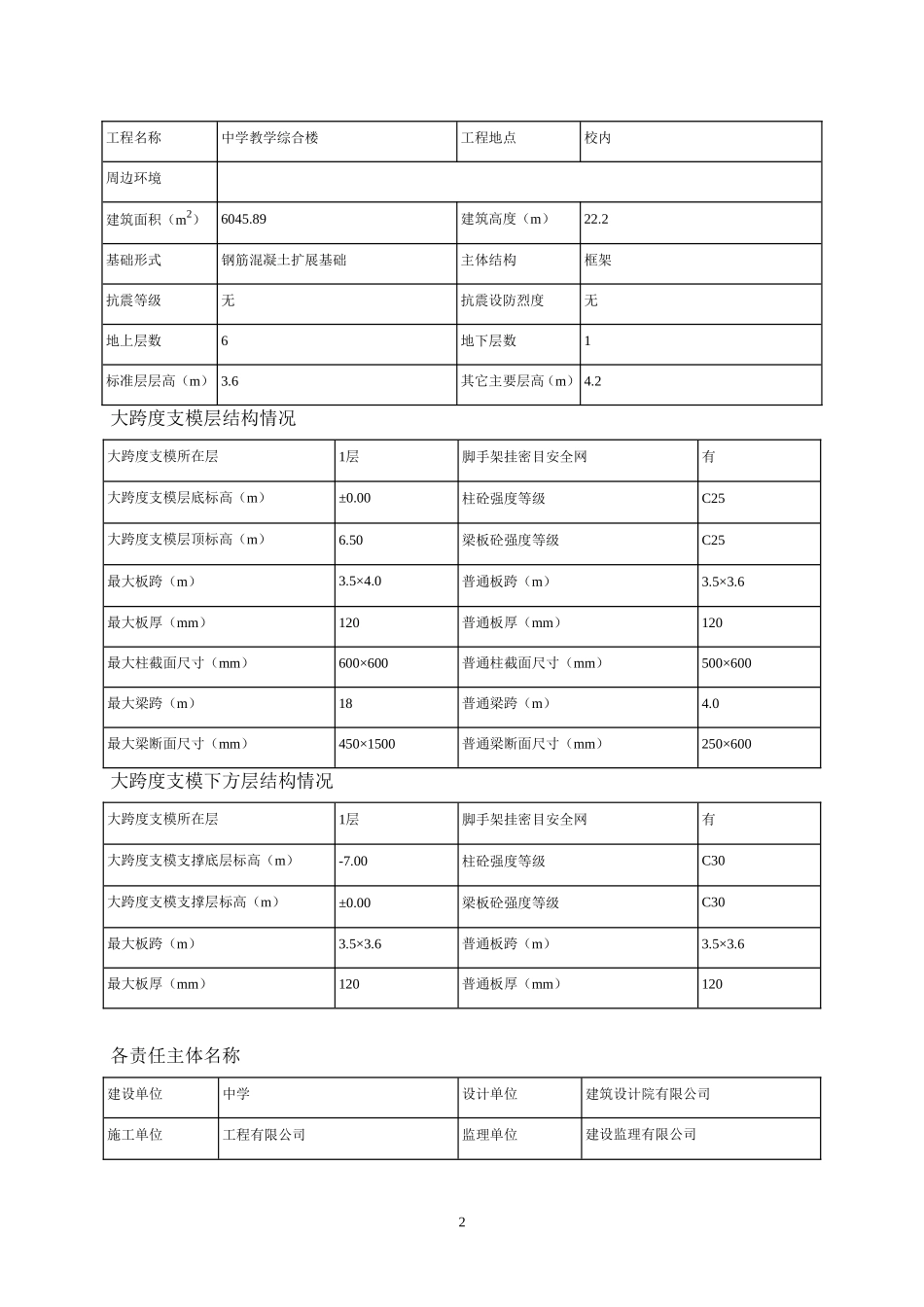

保靖县民族中学教学综合楼多功能报告厅大跨度支模编制人:职务：审核人：职务：审批人：职务：公司2015年3月15日安全专项施工方案目录页第一节、工程概况2一、工程概况2（一）、工程基本情况2（二）、大跨度支模情况31、屋面（标高5.8-6.50）梁统计3（三）、大跨度支模危险性分析3二、施工平面布置图4三、施工要求5四、技术保证条件5第二节、编制依据5第三节、大跨度支模设计方案6（一）、模板及支撑架的材料选择6（二）、施工进度计划8（三）、模板支撑系统的设计方案91、技术参数92、工艺流程103、施工方法114、检查验收155、支模拆除16第四节、施工安全保证措施18一、组织保障18二、技术措施19三、监测措施20四、针对混凝土浇筑制定的措施21五、模板工程质量保证措施22六、安全与文明施工措施23七、应急救援预案25第五节、劳动力与施工机械需用量计划29一、专职安全生产管理人员29二、劳动力和施工机械计划29第六节、计算书及相关图纸29【计算书】第一节、工程概况一、工程概况主要特点：该工程一层多功能报告厅长21米、宽18米，屋面梁板层高为5.80—6.50米，屋面梁最大跨度18米。工程基本情况1工程名称中学教学综合楼工程地点校内周边环境建筑面积（m2）6045.89建筑高度（m）22.2基础形式钢筋混凝土扩展基础主体结构框架抗震等级无抗震设防烈度无地上层数6地下层数1标准层层高（m）3.6其它主要层高（m）4.2大跨度支模层结构情况大跨度支模所在层1层脚手架挂密目安全网有大跨度支模层底标高（m）±0.00柱砼强度等级C25大跨度支模层顶标高（m）6.50梁板砼强度等级C25最大板跨（m）3.5×4.0普通板跨（m）3.5×3.6最大板厚（mm）120普通板厚（mm）120最大柱截面尺寸（mm）600×600普通柱截面尺寸（mm）500×600最大梁跨（m）18普通梁跨（m）4.0最大梁断面尺寸（mm）450×1500普通梁断面尺寸（mm）250×600大跨度支模下方层结构情况大跨度支模所在层1层脚手架挂密目安全网有大跨度支模支撑底层标高（m）-7.00柱砼强度等级C30大跨度支模支撑层标高（m）±0.00梁板砼强度等级C30最大板跨（m）3.5×3.6普通板跨（m）3.5×3.6最大板厚（mm）120普通板厚（mm）120各责任主体名称建设单位中学设计单位建筑设计院有限公司施工单位工程有限公司监理单位建设监理有限公司2项目经理总监理工程师....技术负责人专业监理工程师（二）、大跨度支模情况：该工程多功能报告厅屋面梁450*1500，标高为6.447-5.780，现支模高度按6.5米计算，跨度为18米。1、多功能报告厅屋面（标高5.80-6.50米）超规模梁统计:序号轴线位置梁尺寸跨度层高11/M交22-28轴WKL3(1)450*150018米、1跨6.4472N交22-28轴WKL4(1)450*150018米、1跨6.31431/N交22-28轴WKL5(1)450*150018米、1跨6.1814P交22-28轴WKL6(1)450*150018米、1跨6.04851/P交22-28轴WKL7(1)450*150018米、1跨5.9146Q交22-28轴WKL8(1)450*150018米、1跨5.78注：该工程1-28轴交A-M轴结构梁板为二层，标高为4.2米，层高为4.2米，与多功能报告厅层高不一样，可以分开施工，且梁板支模也未超规模，这边的二层梁板（1-28轴交A-M轴）按原方案支撑。(三)、危险性分析1模板支架搭设高度H：6.5m<8m2模板支架搭设跨度B：18m≥18m3施工总荷载：施工总荷载S=G1k+G2k+G3k+Q1k=0.9+24×0.12+1.1×0.12+2.5=6.412kN/m2<15kN/m24集中线荷载：集中线荷载S=b(G1k+G2k+G3k+Q2k)=0.45×(0.9+24×1.5+1.5×1.5+2)=18.517kN/m<20kN/m综上可知，根据《危险性较大的分部分项工程安全管理办法》建质[2009]87号，此3模板工程属"超过一定规模的危险性较大的分部分项工程范围"，条文规定：施工单位应当组织专家对专项方案进行论证。施工单位应当根据论证报告修改完善专项方案，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。难点：工期紧，梁夸大大、支模稳定性差、梁板钢筋密，砼振捣困难。重点：确保大跨度支模稳定，安全，无事故。钢筋砼结构质量满足要求。二、施工平面布置危险性较大的分部分项工程的平面图见附图三、施工要求1、确保模板在使用周期内安全、稳定、牢靠。2、模板在搭设及拆除过程中要符合工程施工进度要求。3、模板施工前对施工...
