钢筋工程技术交底(地上部分)VIP免费

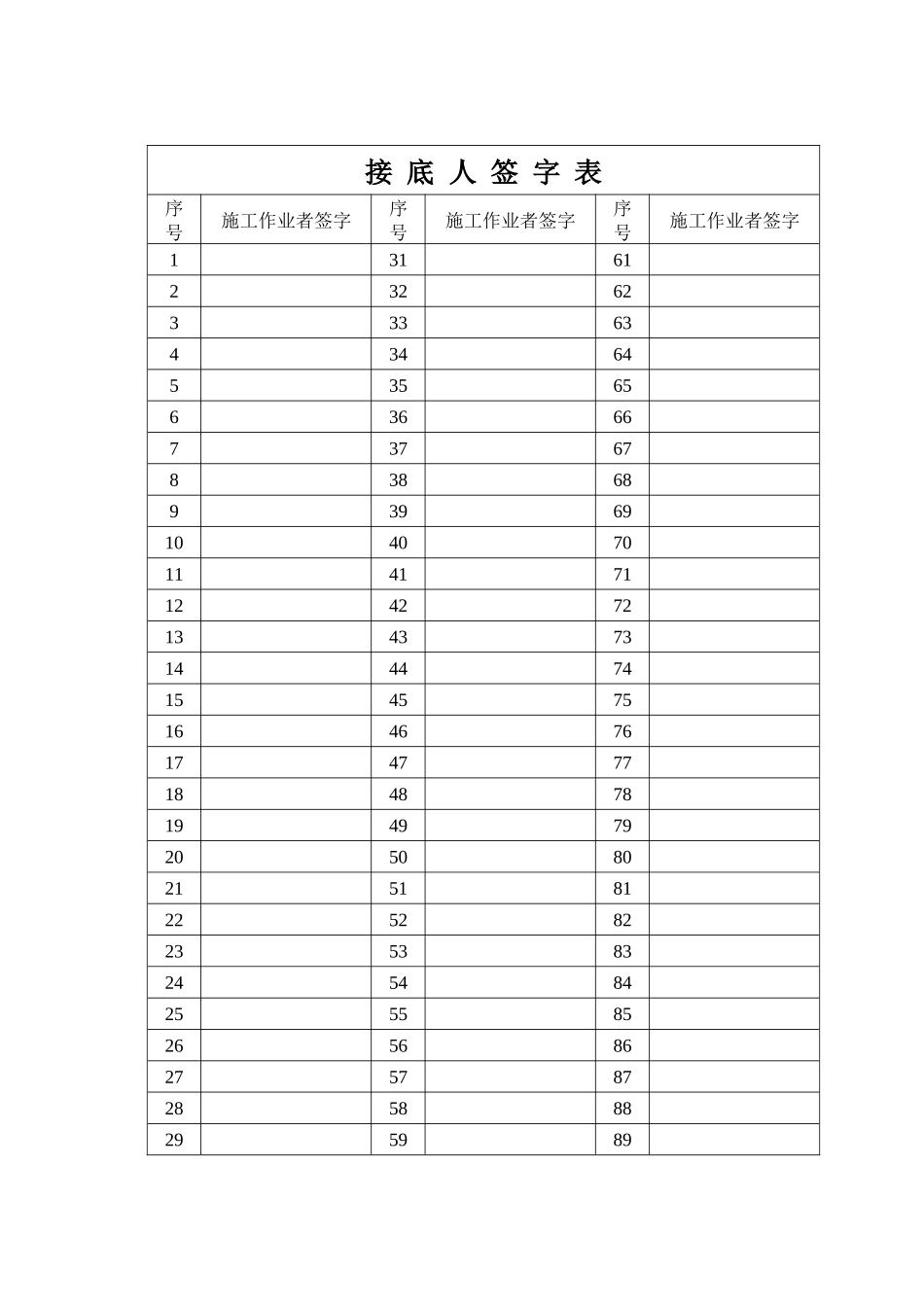

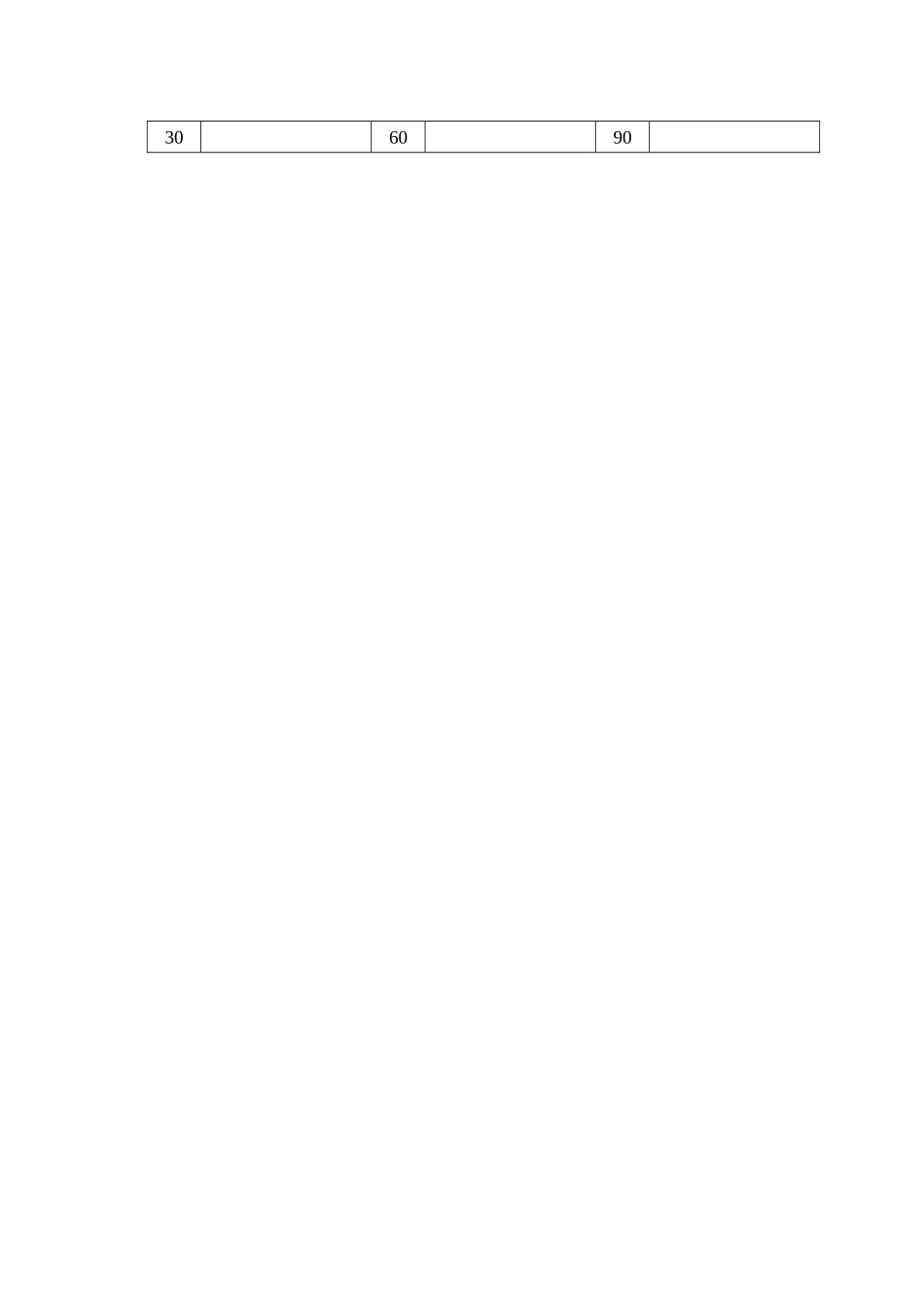

钢筋工程技术交底中国中铁九局总部办公楼项目部交底人：2011年月日接底人：2011年月日安质负责人：2011年月日接底人签字表序号施工作业者签字序号施工作业者签字序号施工作业者签字131612326233363434645356563666737678386893969104070114171124272134373144474154575164676174777184878194979205080215181225282235383245484255585265686275787285888295989306090钢筋工程技术交底一、工程概况中国中铁九局总部办公楼位于沈阳市和平区胜利南街59号。总建筑面积43079.61㎡。地上22层，地下2层,建筑高度99.1m。基础形式为筏板基础，主体为现浇钢筋混凝土框架剪力墙结构。二、钢筋工程施工工艺1、暗柱与剪力墙钢筋1.1施工工艺流程：立筋搭接→自检→报验→绑扎暗柱箍筋→自检及调整垂直度→绑扎梯子筋及水平筋→立2-4根竖向钢筋→画水平钢筋间距→绑定位水平钢筋→绑其余竖向钢筋→绑扎梯子筋及水平钢筋。1.2剪力墙采用双排双向钢筋，钢筋绑扎采用对绑形式，应逐点绑扎，绑扎丝扣均朝向墙体内部。标高12.500m以下双排钢筋之间的第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页拉筋采用φ6一级钢筋呈梅花型布置，横竖向间距为450mm。标高12.500以上，拉筋的横竖向间距为600㎜。拉筋应同时钩住竖向筋和水平筋并逐点进行绑扎。1.3搭接：剪力墙外侧水平筋在角柱以外搭接，搭接长度为1.2Lae且相邻水平筋的搭接长度要相互错开,错开长度≥500mm。内侧水平筋端头要伸至墙端第一排竖筋内侧并向墙内打90度弯钩,弯钩直段长度为15d。丁字墙水平钢筋均要伸至墙端第一排竖筋内侧并向墙内打90度弯钩,弯钩直段长度为15d。墙内竖向分布筋、水平分布筋的搭接，在同一断面内不得超过其一侧竖向钢筋的50%。1.4锚固⑴、墙筋与基础连接见下图：第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页⑵、剪力墙连梁纵筋伸入墙内长度≥Lae，且≥600mm，连梁第一道箍筋距支座边缘50mm开始设置。当连梁高度≥700mm时,侧面构造纵筋直径应≥10mm间距应≤200mm。按施工图纸要求，当连梁梁宽≤350㎜时，连梁拉筋采用φ6一级钢筋。当连梁梁宽＞350时，采用φ8一级钢筋。拉筋水平间距200，竖向沿侧面水平筋隔一拉一。（见附图一）第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页附图一屋面层连梁锚入墙内部分应按100mm间距设置箍筋,直径同跨中钢筋，同时应符合抗震节点要求。⑶、顶层墙体钢筋锚固在顶板内，锚固长度≥Lae。⑷、与框架柱连接处，剪力墙的水平钢筋应锚固到框架柱内，其锚固长度要符合要求。⑸、剪力墙层间截面改变时,采用纵筋非直通构造形式,下层墙柱第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页纵筋伸至变截面处向内弯折,至对面竖向钢筋处截断,上层纵筋垂直锚入下柱内1.5Lae。1.5竖向钢筋控制：为保证墙竖向钢筋平面位置、截面尺寸、钢筋间距及钢筋的混凝土保护层厚度。采用焊接定位梯的方法控制（见附图二）（b为竖向筋间距、h为墙砼保护层），水平筋绑扎前，在楼层高度H+200mm处放置，每根竖向钢筋均应在十字点处绑扎牢固。以防墙筋移位，竖向钢筋定位梯要严格按照墙截面尺寸及钢筋设计要求自制专用。该定位梯可重复使用，但每次混凝土浇筑完毕后应认真检查，变形较大的定位梯应矫正或更换，确保定位准确。如不采用定位梯，则可采用绑线将拉筋与水平筋、竖向钢筋绑扎牢固的做法。1.6横向钢筋控制：按水平钢筋间距焊接定位梯，按墙体长度确定定位梯放置数量：间距不大于2000、每面墙不少于两道。该定位梯立筋规格比墙体立筋大一个规格。顶模钢筋棍端头必须平齐无毛刺、卷边，端部刷防锈漆。1.7保护层厚度控制：用混凝土垫块控制，间距600，梅花型布第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页置，有定位梯的部位可以不放置，由顶模钢筋棍代替保护层垫块。在模板上口钉与保护层同厚的多层板条进行外控。1.8墙体竖向第一根钢筋距暗柱外皮不大于50mm，水平...
