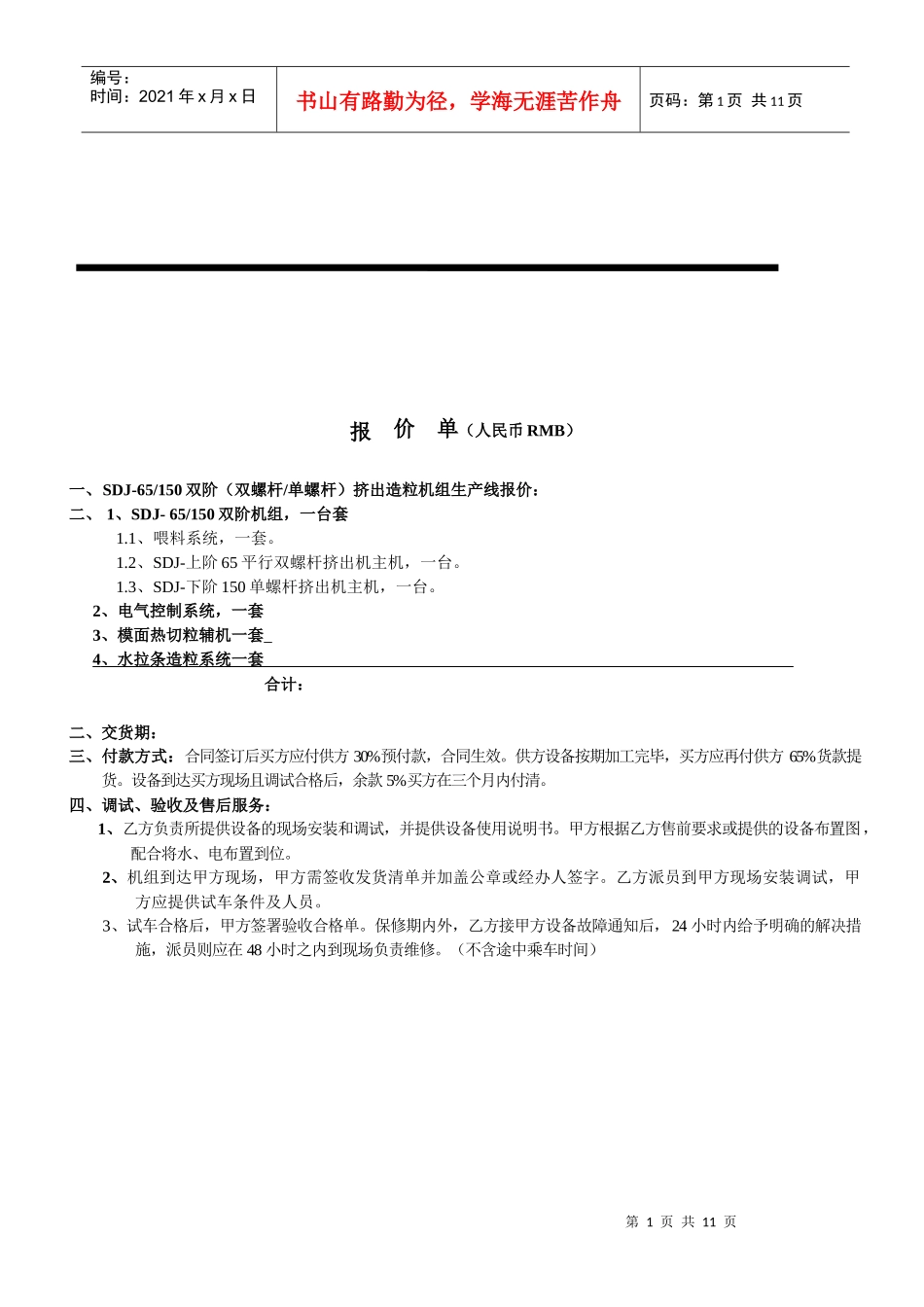

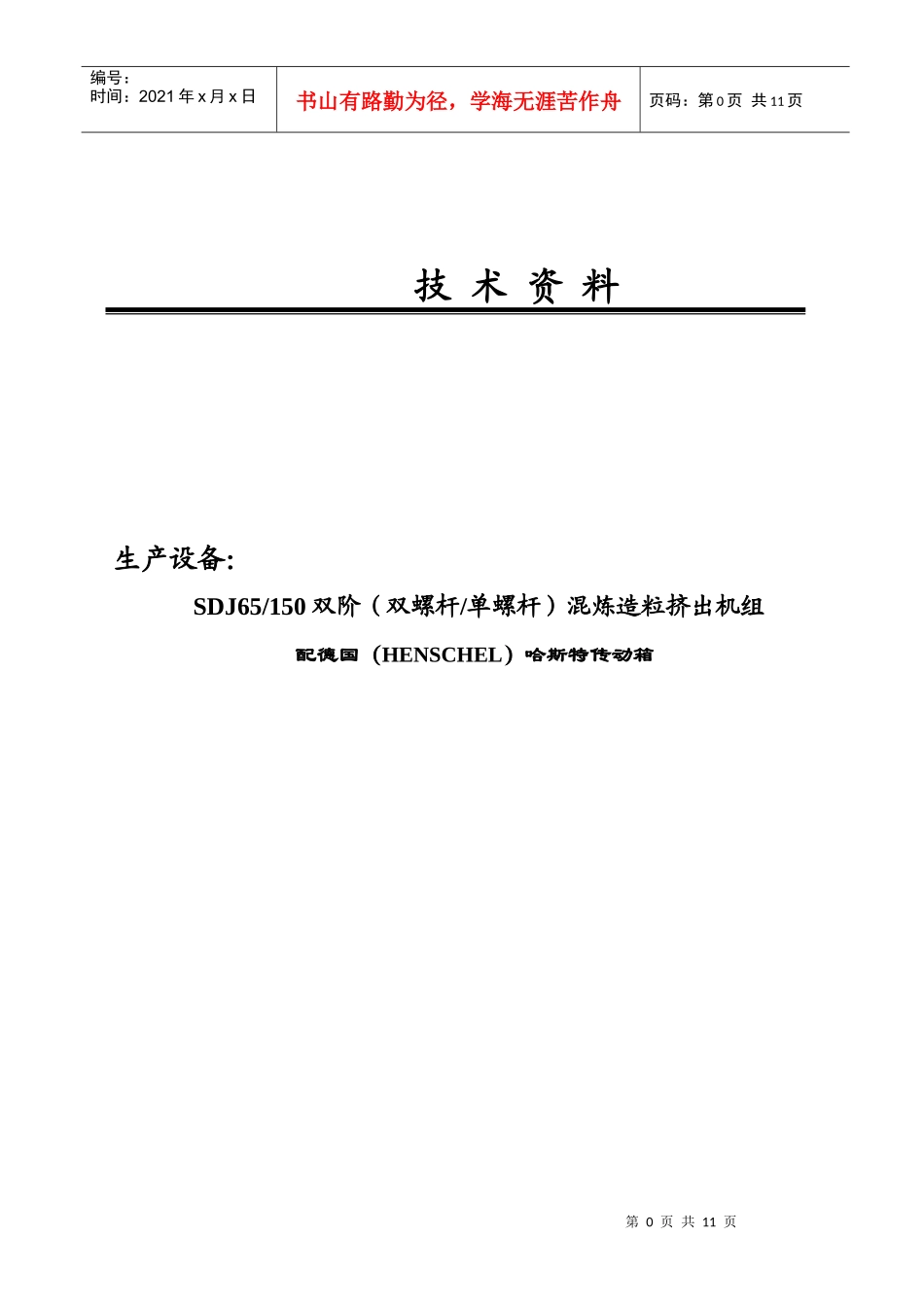

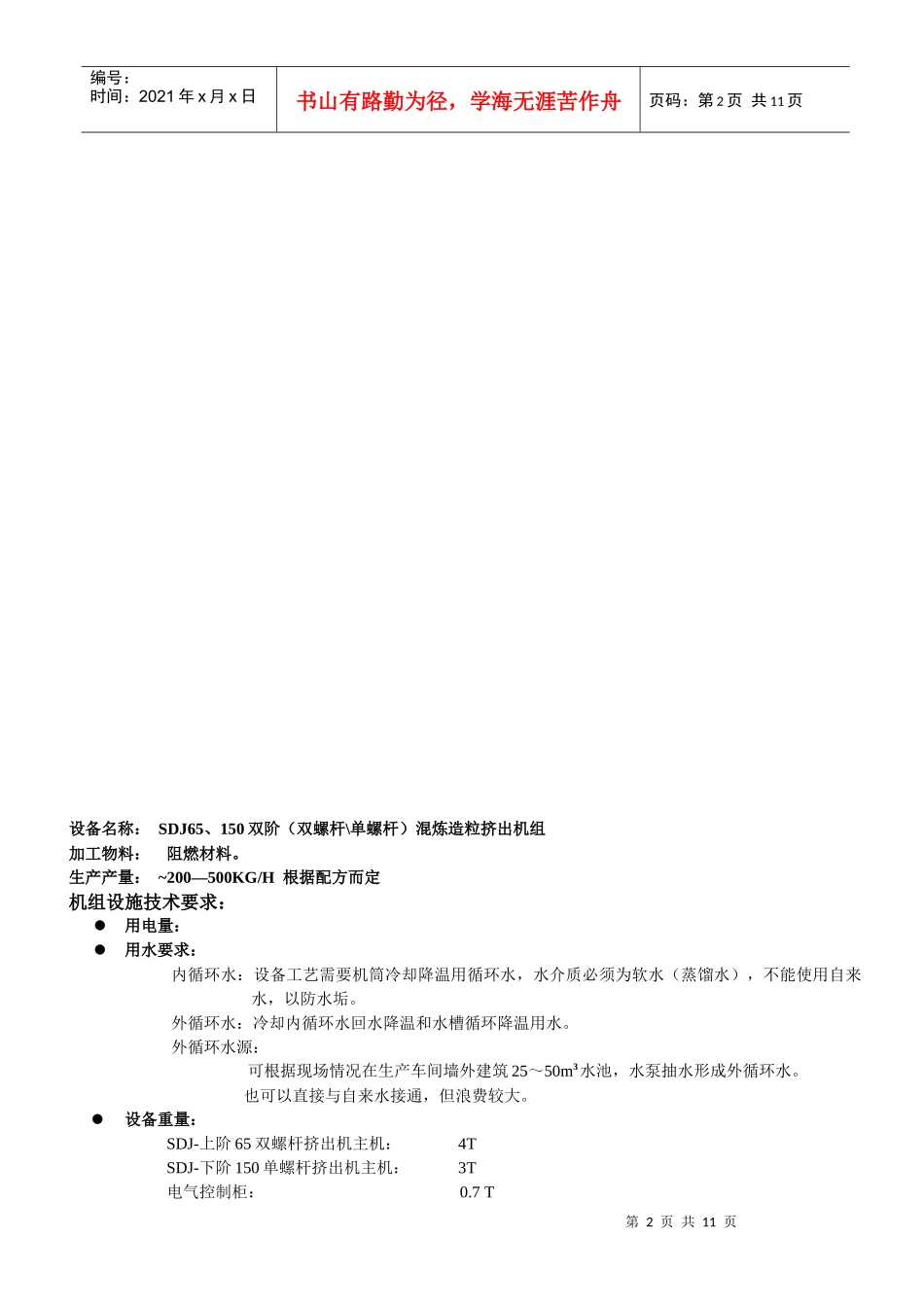

第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共11页技术资料生产设备：SDJ65/150双阶（双螺杆/单螺杆）混炼造粒挤出机组配德国（HENSCHEL）哈斯特传动箱第1页共11页第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页报价单（人民币RMB）一、SDJ-65/150双阶（双螺杆/单螺杆）挤出造粒机组生产线报价：二、1、SDJ-65/150双阶机组，一台套1.1、喂料系统，一套。1.2、SDJ-上阶65平行双螺杆挤出机主机，一台。1.3、SDJ-下阶150单螺杆挤出机主机，一台。2、电气控制系统，一套3、模面热切粒辅机一套4、水拉条造粒系统一套合计：二、交货期：三、付款方式：合同签订后买方应付供方30%预付款，合同生效。供方设备按期加工完毕，买方应再付供方65%货款提货。设备到达买方现场且调试合格后，余款5%买方在三个月内付清。四、调试、验收及售后服务：1、乙方负责所提供设备的现场安装和调试，并提供设备使用说明书。甲方根据乙方售前要求或提供的设备布置图，配合将水、电布置到位。2、机组到达甲方现场，甲方需签收发货清单并加盖公章或经办人签字。乙方派员到甲方现场安装调试，甲方应提供试车条件及人员。3、试车合格后，甲方签署验收合格单。保修期内外，乙方接甲方设备故障通知后，24小时内给予明确的解决措施，派员则应在48小时之内到现场负责维修。（不含途中乘车时间）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页设备名称：SDJ65、150双阶（双螺杆\单螺杆）混炼造粒挤出机组加工物料：阻燃材料。生产产量：~200—500KG/H根据配方而定机组设施技术要求：用电量：用水要求：内循环水：设备工艺需要机筒冷却降温用循环水，水介质必须为软水（蒸馏水），不能使用自来水，以防水垢。外循环水：冷却内循环水回水降温和水槽循环降温用水。外循环水源：可根据现场情况在生产车间墙外建筑25～50m3水池，水泵抽水形成外循环水。也可以直接与自来水接通，但浪费较大。设备重量：SDJ-上阶65双螺杆挤出机主机：4TSDJ-下阶150单螺杆挤出机主机：3T电气控制柜：0.7T第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页设备示意图：供货范围：一、SDJ-65/150双阶机组，一台套。1、主喂料系统，一套。2、立式单螺杆强制喂料机，一台。3、SDJ-上阶65平行双螺杆挤出机主机，一台。4、SDJ-下阶150单螺杆挤出机主机，一台。二、电气控制系统，一套。三、模面热切造粒辅机，一台。四、水拉条造粒机辅机一套五、随机备件，一套。六、随机资料，一套。技术参数一、喂料系统，一套：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1、主喂料系统，一套：1.1、喂料计量：体积式计量。1.2、喂料电机：a)型号：WB-120-LD-1.5，摆线针轮减速机。b)功率：1.5kw。c)调速控制：变频调速，采用日本安川变频器。1.3、喂料减速箱：传动速比：i=1.5。1.4、喂料螺杆：a)结构：双螺杆计量喂料。b)螺杆形式：双螺杆啮合形。c)材料：碳钢。机筒内表面镀硬铬处理。1.5、喂料螺筒：a)螺筒开口接料盒：与料斗相连接带卧式搅拌器，防止物料架桥。b)材料：碳钢。机筒内表面镀硬铬处理。1.6、料斗：a)容量：80kg。b)材料：不锈钢。厚度δ=1.5mm。2:双阶侧向喂料机，一套：一级、二级喂料螺杆均为双螺杆计量喂料螺杆。螺杆形式：双螺杆啮合型。一级喂料机功率1.5kw，变频调速系统采用日本“安川”变频调速器。转速5～132rpm。二级喂料机功率1.5kw，恒速。转速5～200rpm。料斗：材料不锈钢二、SDJ-上阶65平行双螺杆挤出机主机，一台。1、长径比：48：12、减速箱：速比：2.5输出功率：132KW输入速度：1500RPM输出速度：600RPM螺杆输出扭矩：1224NM/SHAFT轴向力：47.3kn/shaft中心距：52MM外型：立式右进轴，Z型，3、主电动机1台：3.1、功率：132Kw（交流）。380V/50Hz。3.2、转速：1500rpm。3.3、中国西门子电机厂，贝德电机第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
