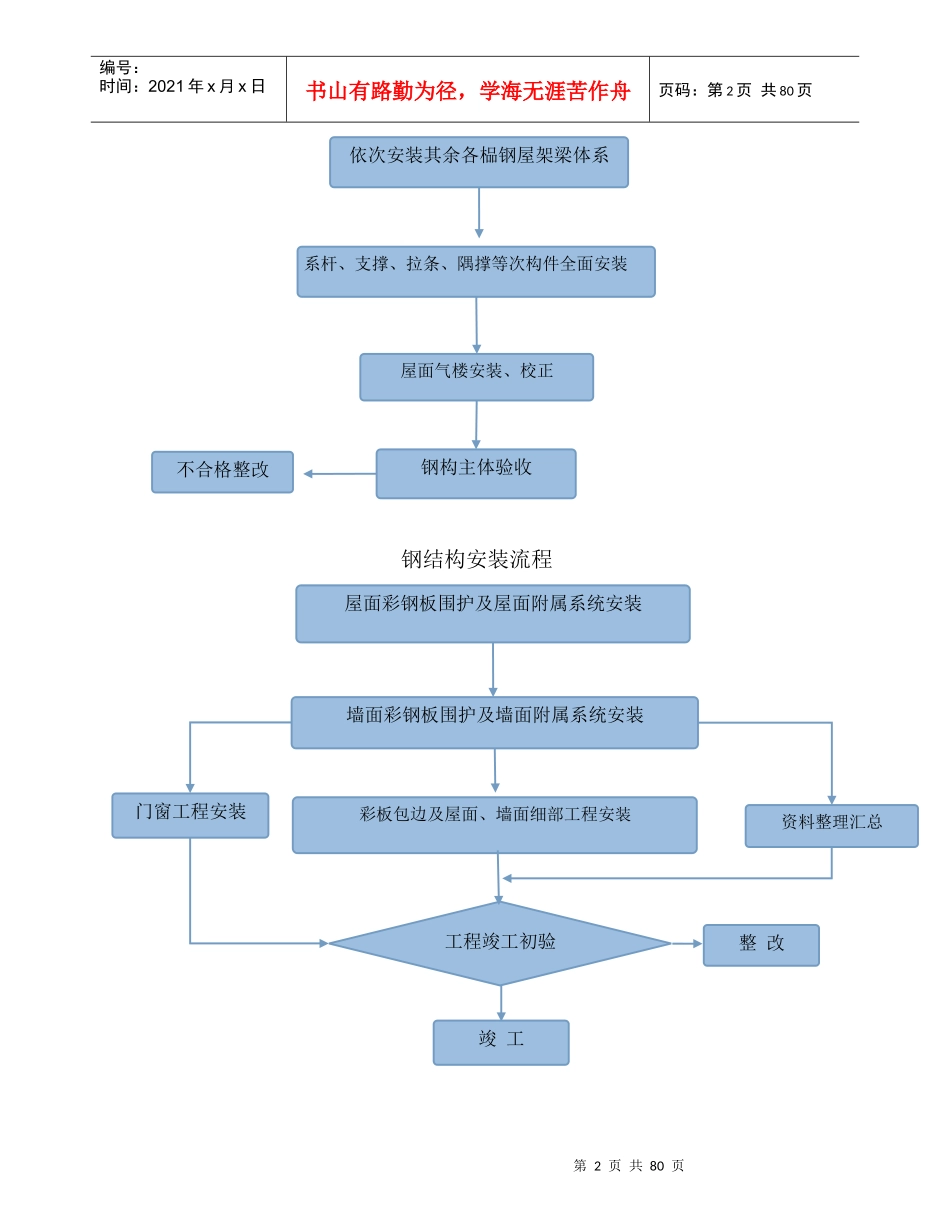

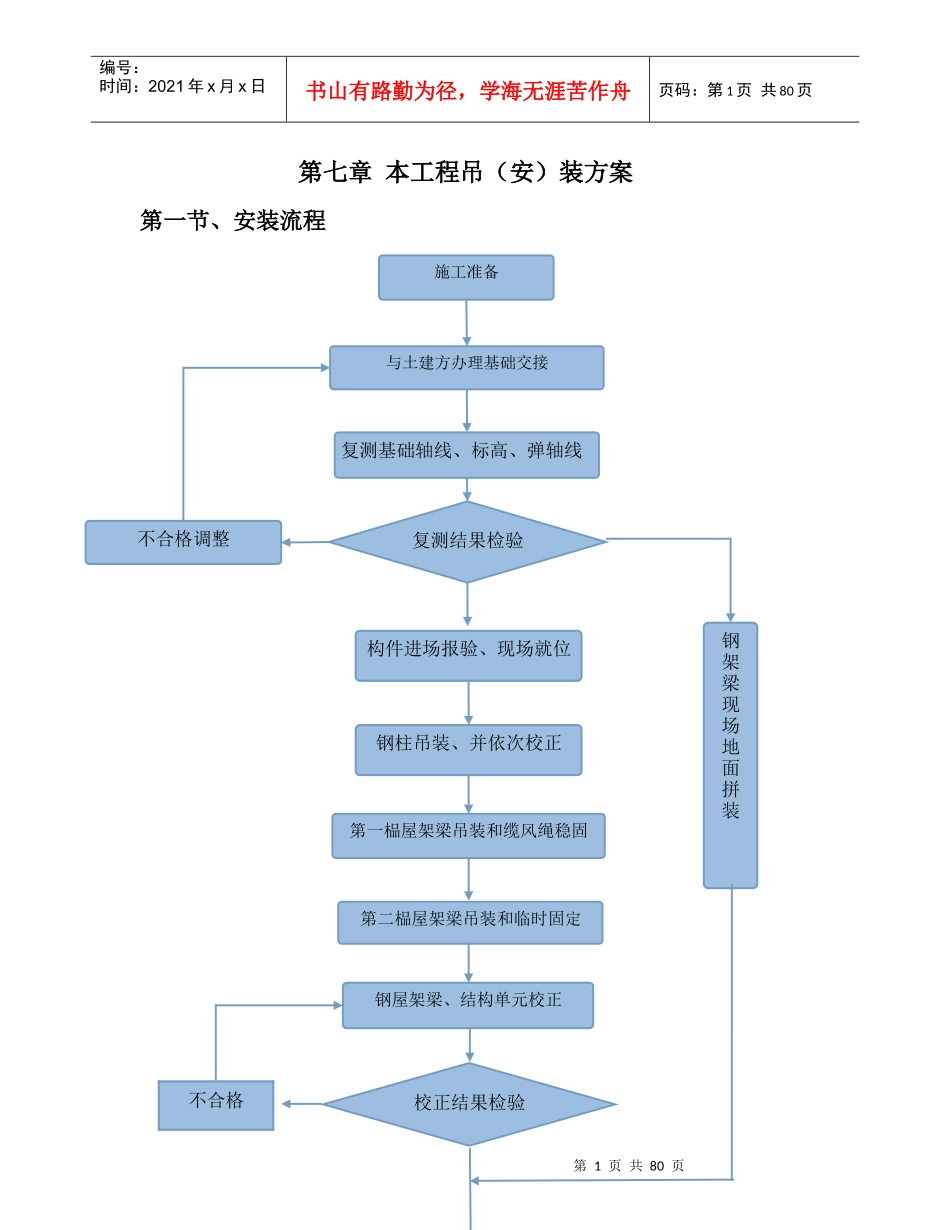

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页第七章本工程吊（安）装方案第一节、安装流程施工准备与土建方办理基础交接复测基础轴线、标高、弹轴线复测结果检验不合格调整构件进场报验、现场就位钢柱吊装、并依次校正第一榀屋架梁吊装和缆风绳稳固第二榀屋架梁吊装和临时固定钢屋架梁、结构单元校正校正结果检验不合格钢架梁现场地面拼装第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页钢结构安装流程依次安装其余各榀钢屋架梁体系系杆、支撑、拉条、隅撑等次构件全面安装屋面气楼安装、校正钢构主体验收不合格整改屋面彩钢板围护及屋面附属系统安装墙面彩钢板围护及墙面附属系统安装彩板包边及屋面、墙面细部工程安装工程竣工初验整改资料整理汇总门窗工程安装竣工第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页维护系统安装流程第二节、现场施工部署一、现场施工总体思路针对本工程的施工，本着以响应业主的施工设想、施工目标，以及合理调配本公司人力、物力资源为原则，以保证工期、节约资源、安全文明施工为目标进行本工程施工顺序和施工流程的合理组织和编排。针对本工程的安装特点分析，本工程安装的总体设想为：钢结构安装前及时和土建施工方取得联系，协调好相互间的施工配合，钢柱安装前对基础基底标高进行检测，对不符合要求的地方，尽早和总包单位取得联系，进行处理；钢柱安装就位并校正满足规范要求后，及时协调土建单位，进行钢柱柱脚的混凝土二次灌浆；钢结构安装完毕，钢结构安装班组及时和后续施工的屋面围护、墙面围护安装和细部安装等班组交付工作面，避免因工作面闲置、自然因素影响导致不必要的窝工浪工现象。二、确定施工区域和安装顺序1、本次投标的两个车间厂房钢结构工程为大跨度钢结构厂房。结构安装内容包括钢柱吊装及附属系统安装；柱间支撑、水平支撑、系杆安装；钢屋架梁拼装、吊装；屋面气楼的吊装就位、校正和屋面、第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页墙面檩条安装等。安装时依据厂房的概况，按“先大后小，先高后低，由一端向另一端”的原则依次进行。2、由于现场安装工期紧，本工程将计划安排多个班组，多施工段平行施工和各个工序间的交叉作业。确保在合同工期目标内优质、高效的完成本工程钢结构的施工，并满足业主（或总包单位）制定的总进度计划中对于钢结构工期等方面的要求。3、根据本项目工程概况及工程总体建筑大小和情况，可将其划分成如下施工区域进行施工。具体施工区域划分情况为：冲压一车间工程施工区域划分及施工方向示意图施工方向施工方向第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页一车间工程施工区域划分及施工方向示意图三、施工任务安排根据现场进度，确定安装队伍情况并安排相应任务，对本工程进行施工。我公司计划，在各施工段基础完成、场内场地平整、施工道路通畅并具备钢结构进场和安装要求后，则组织钢结构施工队进行施工，确保在工期计划要求时间内快速完成钢结构工程施工。由于各施工段仍然拥有较大的工作面，各施工段可根据建筑面积、工程量等情况再细化小的施工段，以便组织多班组同时施工。在钢结构工程施工前期，项目经理应与业主、监理及总包单位加强沟通与协调，确保各个施工段同时具备钢结构施工的工作面，方可保证本工程工期目标和工程的顺利实施。本工程正常施工期间，按照两个施工队同时施工，则各个施工队至少需要组织2台汽车吊进行钢结构吊装，钢结构主体施工高峰期，施工现场汽车吊总数量计划达到4台左右；进入钢结构主体施工后期，再根据工程现场工程量的实际情况合理安排汽车吊陆续退场。第三节、钢结构安装前的准备工作一、钢结构临时堆场及周边场地硬化和排水施工现场的构件临时堆场设在总包指定的位置，在地面上铺设木方，减少钢构件堆放时产生变形。构件堆放时注意排水方向，不要阻第6页共80页第5页共80页编号：时间：2021...
