化验室试验仪器设备检定规程VIP免费

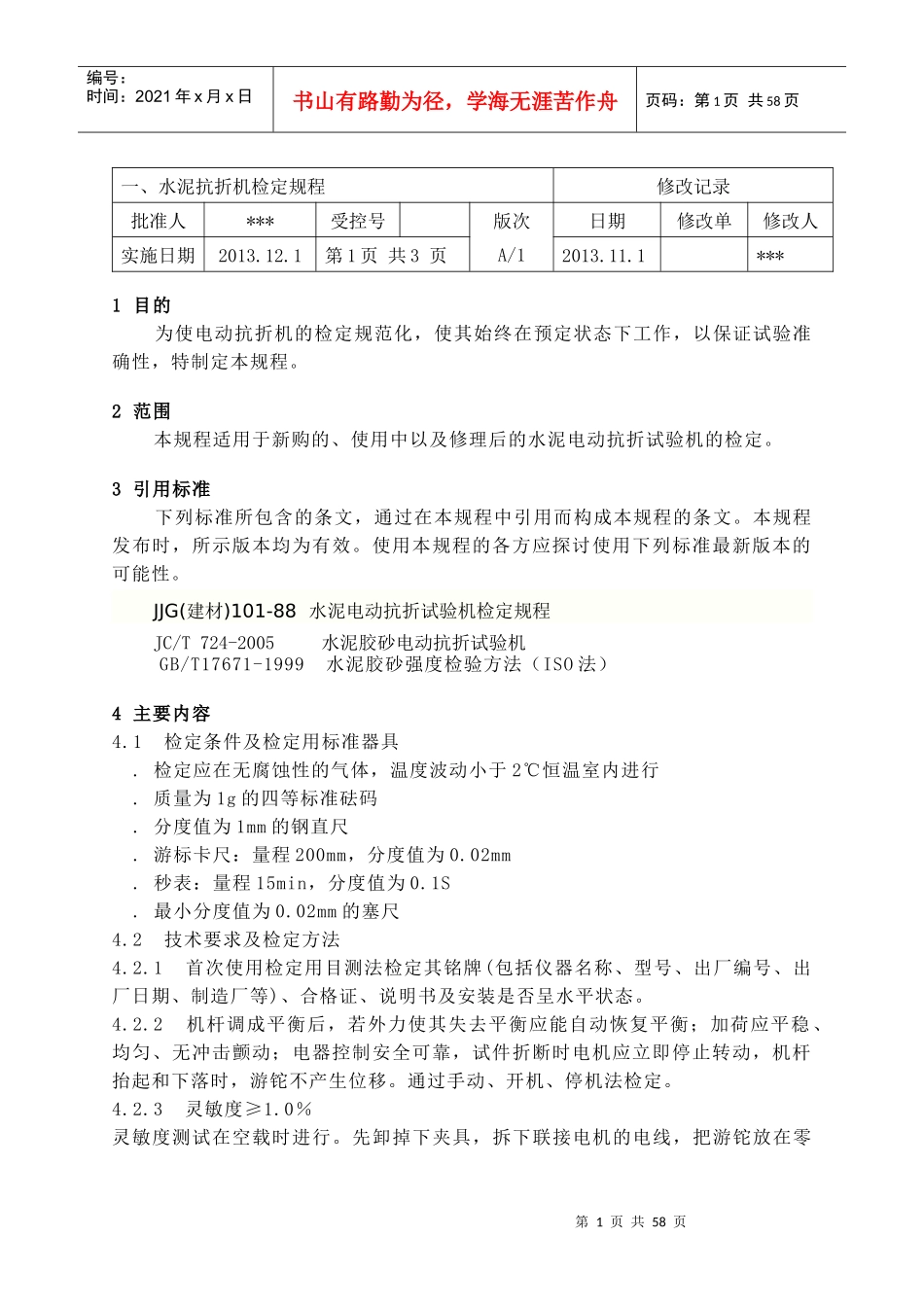

化验室试验仪器设备检定规程_第1页
1/58

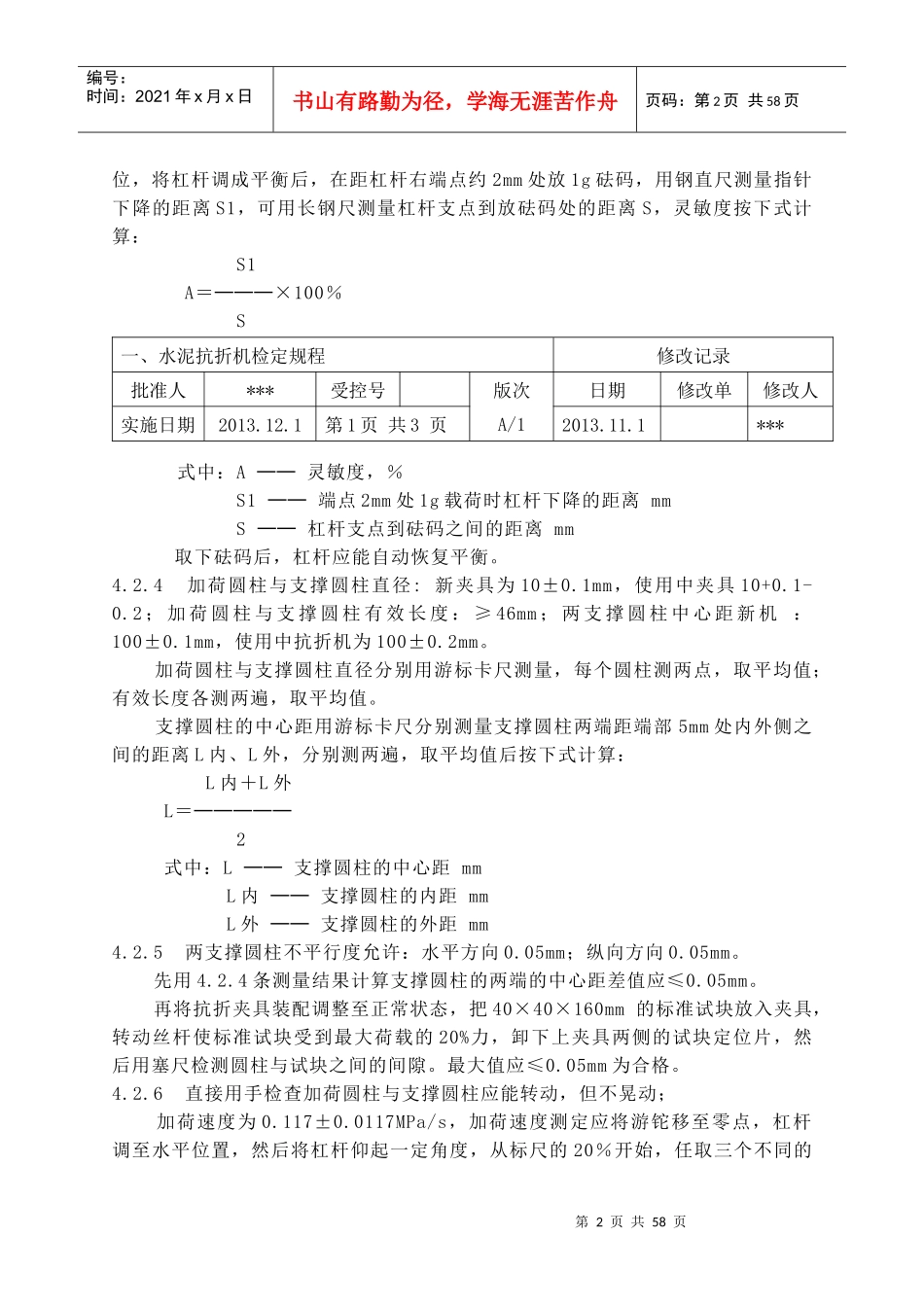

化验室试验仪器设备检定规程_第2页
2/58

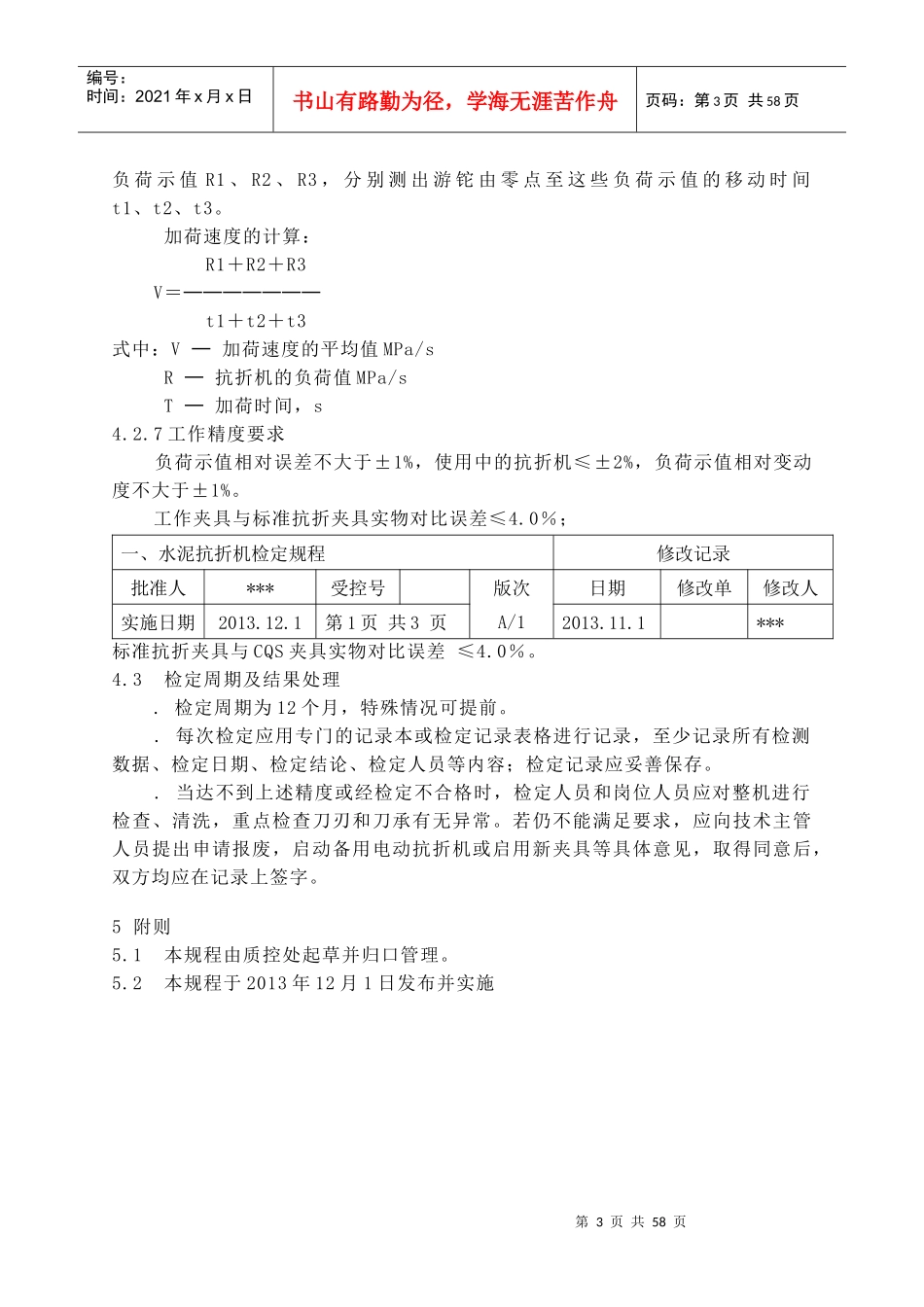

化验室试验仪器设备检定规程_第3页
3/58
第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共58页一、水泥抗折机检定规程修改记录批准人***受控号版次A/1日期修改单修改人实施日期2013.12.1第1页共3页2013.11.1***1目的为使电动抗折机的检定规范化,使其始终在预定状态下工作,以保证试验准确性,特制定本规程。2范围本规程适用于新购的、使用中以及修理后的水泥电动抗折试验机的检定。3引用标准下列标准所包含的条文,通过在本规程中引用而构成本规程的条文。本规程发布时,所示版本均为有效。使用本规程的各方应探讨使用下列标准最新版本的可能性。JJG(建材)101-88水泥电动抗折试验机检定规程JC/T724-2005水泥胶砂电动抗折试验机GB/T17671-1999水泥胶砂强度检验方法(ISO法)4主要内容4.1检定条件及检定用标准器具.检定应在无腐蚀性的气体,温度波动小于2℃恒温室内进行.质量为1g的四等标准砝码.分度值为1mm的钢直尺.游标卡尺:量程200mm,分度值为0.02mm.秒表:量程15min,分度值为0.1S.最小分度值为0.02mm的塞尺4.2技术要求及检定方法4.2.1首次使用检定用目测法检定其铭牌(包括仪器名称、型号、出厂编号、出厂日期、制造厂等)、合格证、说明书及安装是否呈水平状态。4.2.2机杆调成平衡后,若外力使其失去平衡应能自动恢复平衡;加荷应平稳、均匀、无冲击颤动;电器控制安全可靠,试件折断时电机应立即停止转动,机杆抬起和下落时,游铊不产生位移。通过手动、开机、停机法检定。4.2.3灵敏度≥1.0%灵敏度测试在空载时进行。先卸掉下夹具,拆下联接电机的电线,把游铊放在零第2页共58页第1页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共58页位,将杠杆调成平衡后,在距杠杆右端点约2mm处放1g砝码,用钢直尺测量指针下降的距离S1,可用长钢尺测量杠杆支点到放砝码处的距离S,灵敏度按下式计算:S1A=───×100%S一、水泥抗折机检定规程修改记录批准人***受控号版次A/1日期修改单修改人实施日期2013.12.1第1页共3页2013.11.1***式中:A──灵敏度,%S1──端点2mm处1g载荷时杠杆下降的距离mmS──杠杆支点到砝码之间的距离mm取下砝码后,杠杆应能自动恢复平衡。4.2.4加荷圆柱与支撑圆柱直径:新夹具为10±0.1mm,使用中夹具10+0.1-0.2;加荷圆柱与支撑圆柱有效长度:≥46mm;两支撑圆柱中心距新机:100±0.1mm,使用中抗折机为100±0.2mm。加荷圆柱与支撑圆柱直径分别用游标卡尺测量,每个圆柱测两点,取平均值;有效长度各测两遍,取平均值。支撑圆柱的中心距用游标卡尺分别测量支撑圆柱两端距端部5mm处内外侧之间的距离L内、L外,分别测两遍,取平均值后按下式计算:L内+L外L=─────2式中:L──支撑圆柱的中心距mmL内──支撑圆柱的内距mmL外──支撑圆柱的外距mm4.2.5两支撑圆柱不平行度允许:水平方向0.05mm;纵向方向0.05mm。先用4.2.4条测量结果计算支撑圆柱的两端的中心距差值应≤0.05mm。再将抗折夹具装配调整至正常状态,把40×40×160mm的标准试块放入夹具,转动丝杆使标准试块受到最大荷载的20%力,卸下上夹具两侧的试块定位片,然后用塞尺检测圆柱与试块之间的间隙。最大值应≤0.05mm为合格。4.2.6直接用手检查加荷圆柱与支撑圆柱应能转动,但不晃动;加荷速度为0.117±0.0117MPa/s,加荷速度测定应将游铊移至零点,杠杆调至水平位置,然后将杠杆仰起一定角度,从标尺的20%开始,任取三个不同的第3页共58页第2页共58页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共58页负荷示值R1、R2、R3,分别测出游铊由零点至这些负荷示值的移动时间t1、t2、t3。加荷速度的计算:R1+R2+R3V=───────t1+t2+t3式中:V─加荷速度的平均值MPa/sR─抗折机的负荷值MPa/sT─加荷时间,s4.2.7工作精度要求负荷示值相对误差不大于±1%,使用中的抗折机≤±2%,负荷示值相对变动度不大于±1%。工作夹具与标准抗折夹具实物对比误差≤4.0%;一、水泥抗折机检定规程修改记录批准人***受控号版次A/1日期修改单修改人实施日期2013.12.1第1页共3页2013.11.1***标准抗折夹具与CQS夹具实物对比误差≤4.0%。4.3检定周期及结果...
