5000t新型干法水泥生产线回转窑工艺设计说明书VIP免费

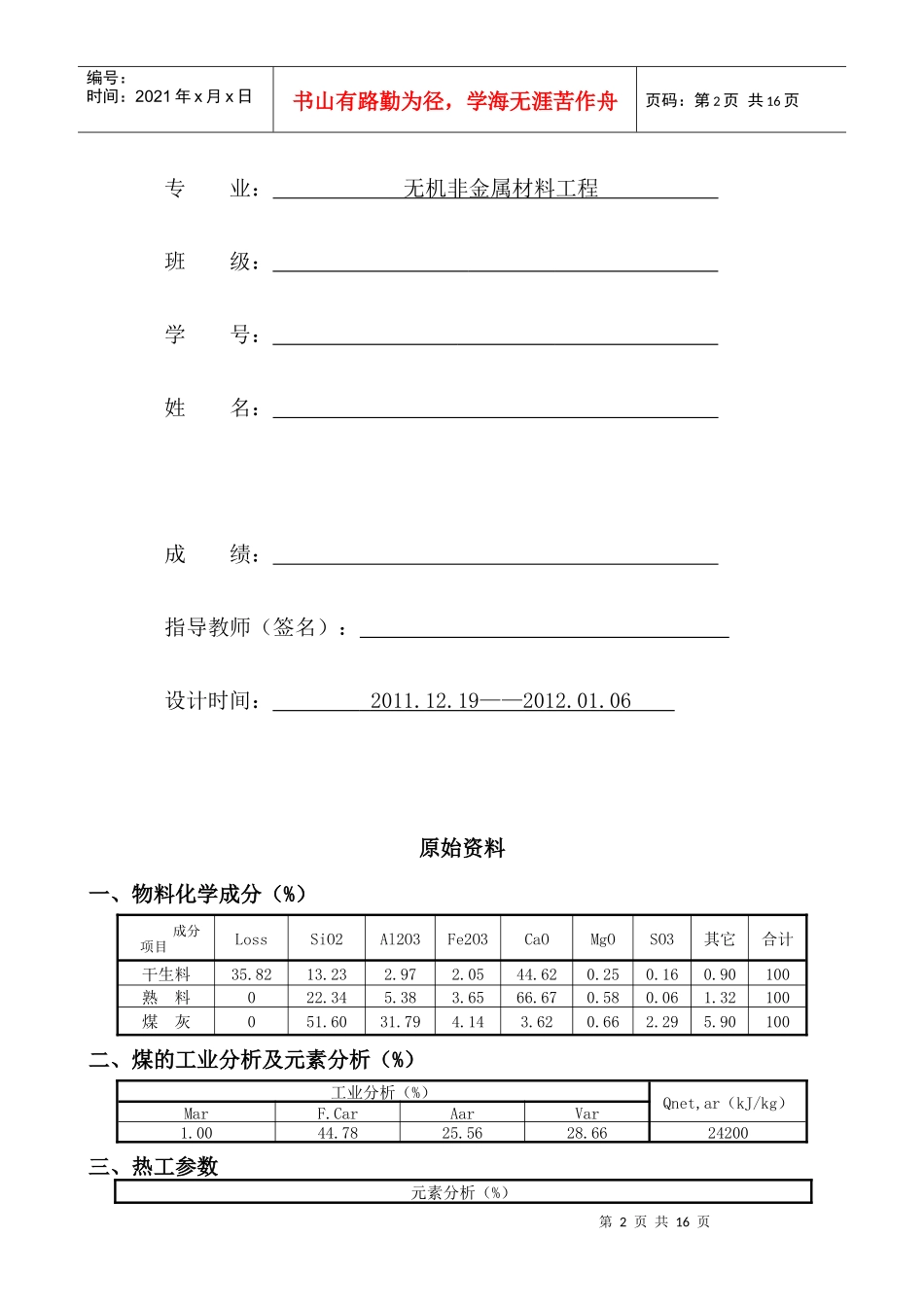

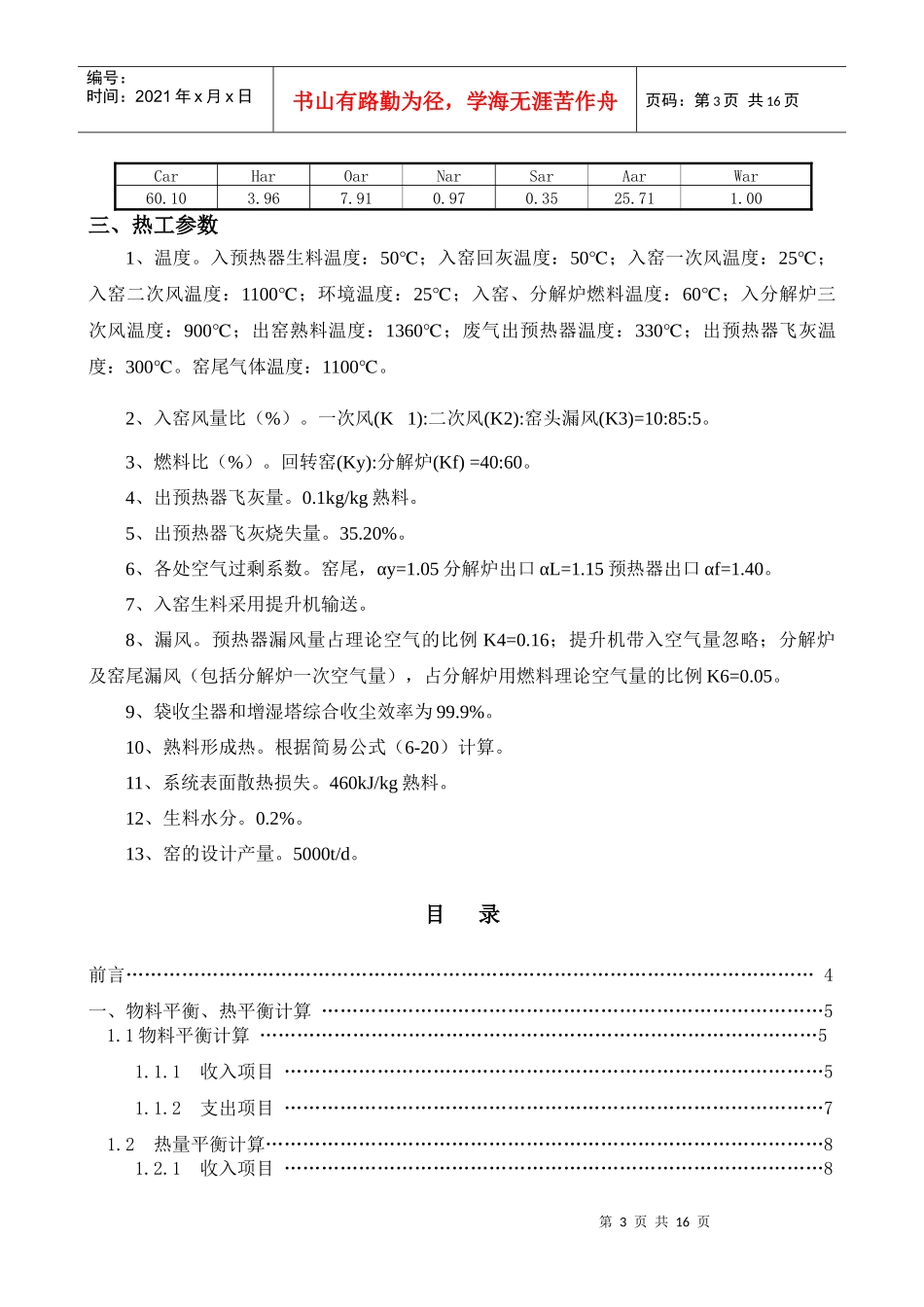

XX理工学院课程设计说明书课程名称：新型干法水泥生产技术与设备设计题目：5000t/d新型干法水泥生产线回转窑工艺设计第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页专业：无机非金属材料工程班级：学号：姓名：成绩：指导教师（签名）：设计时间：2011.12.19——2012.01.06原始资料一、物料化学成分（%）成分项目LossSiO2Al2O3Fe2O3CaOMgOSO3其它合计干生料35.8213.232.972.0544.620.250.160.90100熟料022.345.383.6566.670.580.061.32100煤灰051.6031.794.143.620.662.295.90100二、煤的工业分析及元素分析（%）工业分析（%）Qnet,ar（kJ/kg）MarF.CarAarVar1.0044.7825.5628.6624200三、热工参数元素分析（%）第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页三、热工参数1、温度。入预热器生料温度：50℃；入窑回灰温度：50℃；入窑一次风温度：25℃；入窑二次风温度：1100℃；环境温度：25℃；入窑、分解炉燃料温度：60℃；入分解炉三次风温度：900℃；出窑熟料温度：1360℃；废气出预热器温度：330℃；出预热器飞灰温度：300℃。窑尾气体温度：1100℃。2、入窑风量比（%）。一次风(K1):二次风(K2):窑头漏风(K3)=10:85:5。3、燃料比（%）。回转窑(Ky):分解炉(Kf)=40:60。4、出预热器飞灰量。0.1kg/kg熟料。5、出预热器飞灰烧失量。35.20%。6、各处空气过剩系数。窑尾，αy=1.05分解炉出口αL=1.15预热器出口αf=1.40。7、入窑生料采用提升机输送。8、漏风。预热器漏风量占理论空气的比例K4=0.16；提升机带入空气量忽略；分解炉及窑尾漏风（包括分解炉一次空气量），占分解炉用燃料理论空气量的比例K6=0.05。9、袋收尘器和增湿塔综合收尘效率为99.9%。10、熟料形成热。根据简易公式（6-20）计算。11、系统表面散热损失。460kJ/kg熟料。12、生料水分。0.2%。13、窑的设计产量。5000t/d。目录前言…………………………………………………………………………………………………4一、物料平衡、热平衡计算………………………………………………………………………51.1物料平衡计算………………………………………………………………………………51.1.1收入项目……………………………………………………………………………51.1.2支出项目……………………………………………………………………………71.2热量平衡计算………………………………………………………………………………81.2.1收入项目……………………………………………………………………………8CarHarOarNarSarAarWar60.103.967.910.970.3525.711.00第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1.2.2支出项目……………………………………………………………………………9二、窑的计算………………………………………………………………………………………112.1.窑的规格……………………………………………………………………………………112.1.1直径…………………………………………………………………………………112.1.2长度…………………………………………………………………………………122.2回转窑斜度、转速及功率的计算…………………………………………………………122.2.1斜度和转速…………………………………………………………………………122.2.2功率…………………………………………………………………………………122.3风速核算……………………………………………………………………………………122.3.1烧成带标准风速……………………………………………………………………122.3.2窑尾工况风速………………………………………………………………………13三、主要热工技术参数计算………………………………………………………………………133.1、熟料单位烧成热耗………………………………………………………………………133.2、熟料烧成热效率…………………………………………………………………………133.3、窑的发热能力…………………………...
