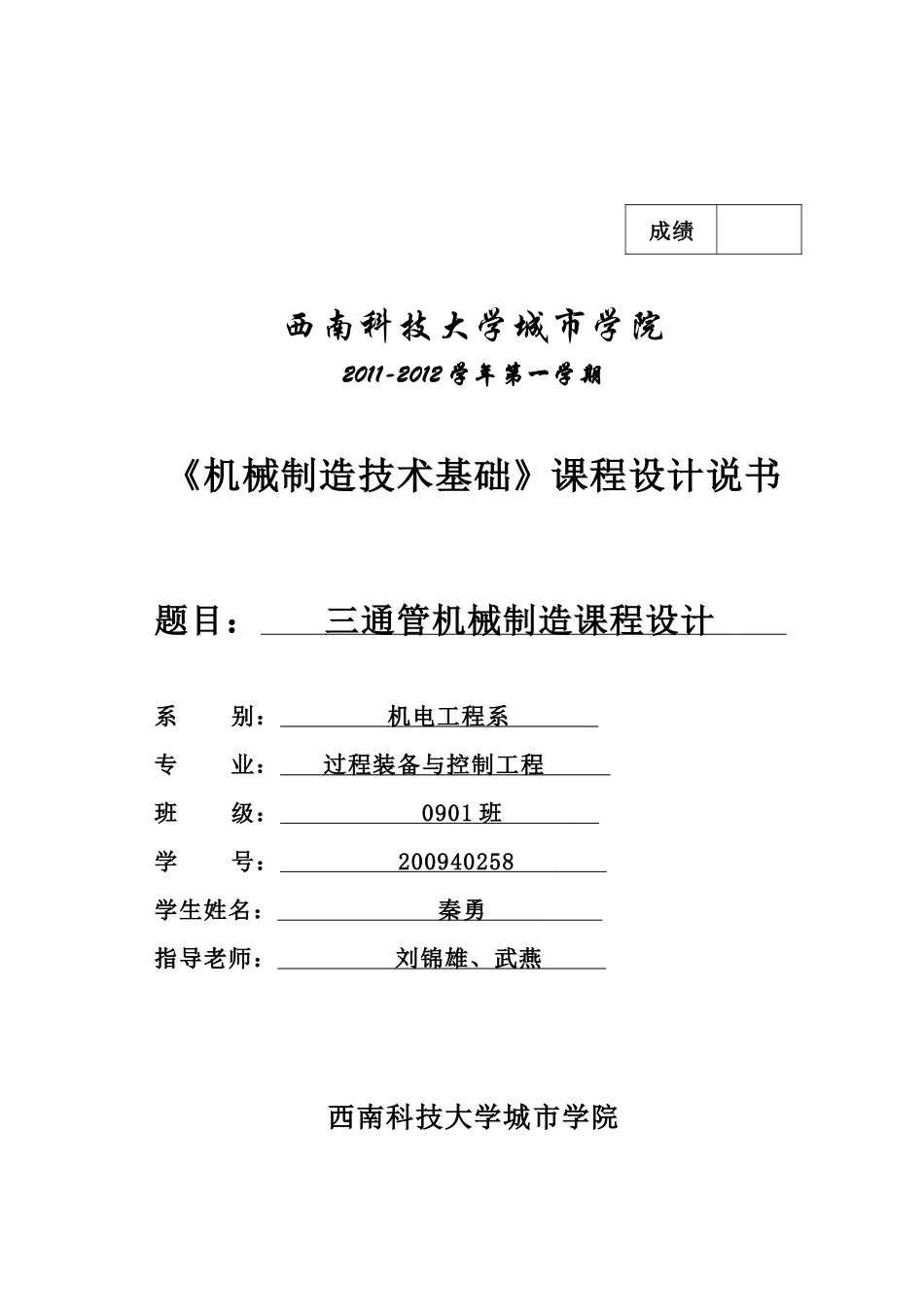

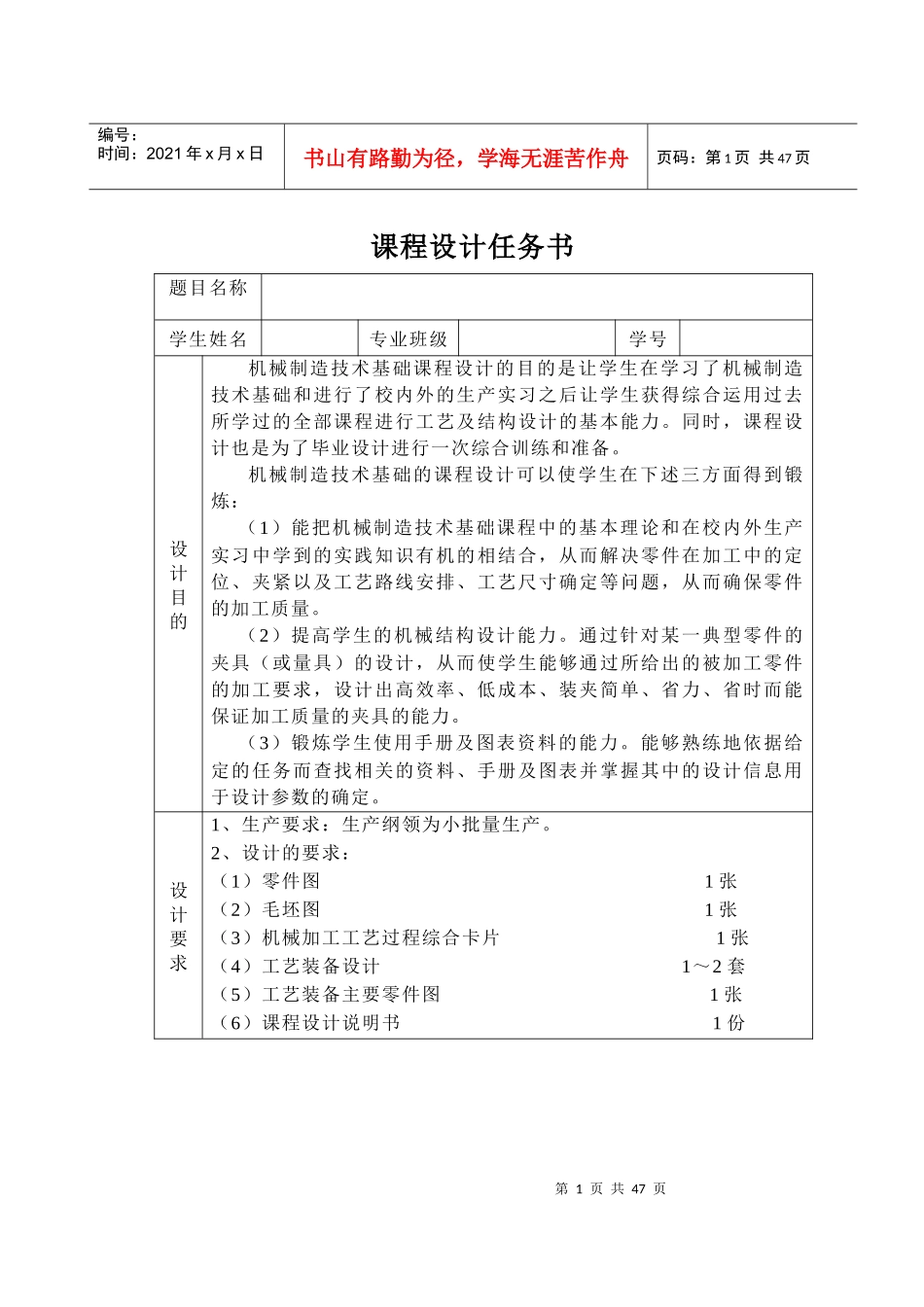

成绩西南科技大学城市学院2011-2012学年第一学期《机械制造技术基础》课程设计说书题目：三通管机械制造课程设计系别：机电工程系专业：过程装备与控制工程班级：0901班学号：200940258学生姓名：秦勇指导老师：刘锦雄、武燕西南科技大学城市学院第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页课程设计任务书题目名称学生姓名专业班级学号设计目的机械制造技术基础课程设计的目的是让学生在学习了机械制造技术基础和进行了校内外的生产实习之后让学生获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力。同时，课程设计也是为了毕业设计进行一次综合训练和准备。机械制造技术基础的课程设计可以使学生在下述三方面得到锻炼：（1）能把机械制造技术基础课程中的基本理论和在校内外生产实习中学到的实践知识有机的相结合，从而解决零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，从而确保零件的加工质量。（2）提高学生的机械结构设计能力。通过针对某一典型零件的夹具（或量具）的设计，从而使学生能够通过所给出的被加工零件的加工要求，设计出高效率、低成本、装夹简单、省力、省时而能保证加工质量的夹具的能力。（3）锻炼学生使用手册及图表资料的能力。能够熟练地依据给定的任务而查找相关的资料、手册及图表并掌握其中的设计信息用于设计参数的确定。设计要求1、生产要求：生产纲领为小批量生产。2、设计的要求：（1）零件图1张（2）毛坯图1张（3）机械加工工艺过程综合卡片1张（4）工艺装备设计1～2套（5）工艺装备主要零件图1张（6）课程设计说明书1份第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页计划进度按教学计划规定，机械制造技术基础课程设计总学时数为2周，其进度及时间大致分配入下：第1阶段：熟悉零件，画零件图约占一天（10%）第2阶段：选择加工方案，确定工艺路线和工艺尺寸，填写工艺过程卡片约占三天（40%）第3阶段：工艺装备设计（画总装图及主要零件图）约占四天（40%）第4阶段：编写设计说明书约占二天（10%）设计内容1、从工艺方法上分析零件，画零件图2、对进行工艺分析零件包括以下几个主要内容：（1）分析零件的作用、设计基准及技术要求；（2）分析零件的形状位置精度、表面粗糙度以及主要加工表面的尺寸等；（3）分析零件的机械加工的工艺性、材质、及完成后热处理的要求。3、零件图按机械制图国家标准绘制，按１：１比例画出。主要参考文献[1]于骏一,邹青.机械制造技术基础[M].2版.机械工业出版社，2011[2]邹青.机械制造技术基础课程设计指导教程[M].机械工业出版社，2011[3]田凌，冯涓，刘朝儒.机械制图[M].清华大学出版社，2007[4]陈天民，吴建平.热处理设计简明手册[M].机械工业出版社，1993学生接受签接受任务时间：年月日学生签名：第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页字目录摘要....................................................................................................................................6第一章零件的分析...............................................................................................................71零件的分析......................................................................................................................71.1认识零件...................................................................................................................71.2零件的作用...............................................................................................................71.3零件的工艺分析.......................................................................................................71.4零件图.......................................................................................................................82确定毛坯.......
