CA6140车床法兰盘加工工艺及钻孔夹具设计VIP免费

CA6140车床法兰盘加工工艺及钻孔夹具设计_第1页
1/38
CA6140车床法兰盘加工工艺及钻孔夹具设计_第2页
2/38
CA6140车床法兰盘加工工艺及钻孔夹具设计_第3页
3/38

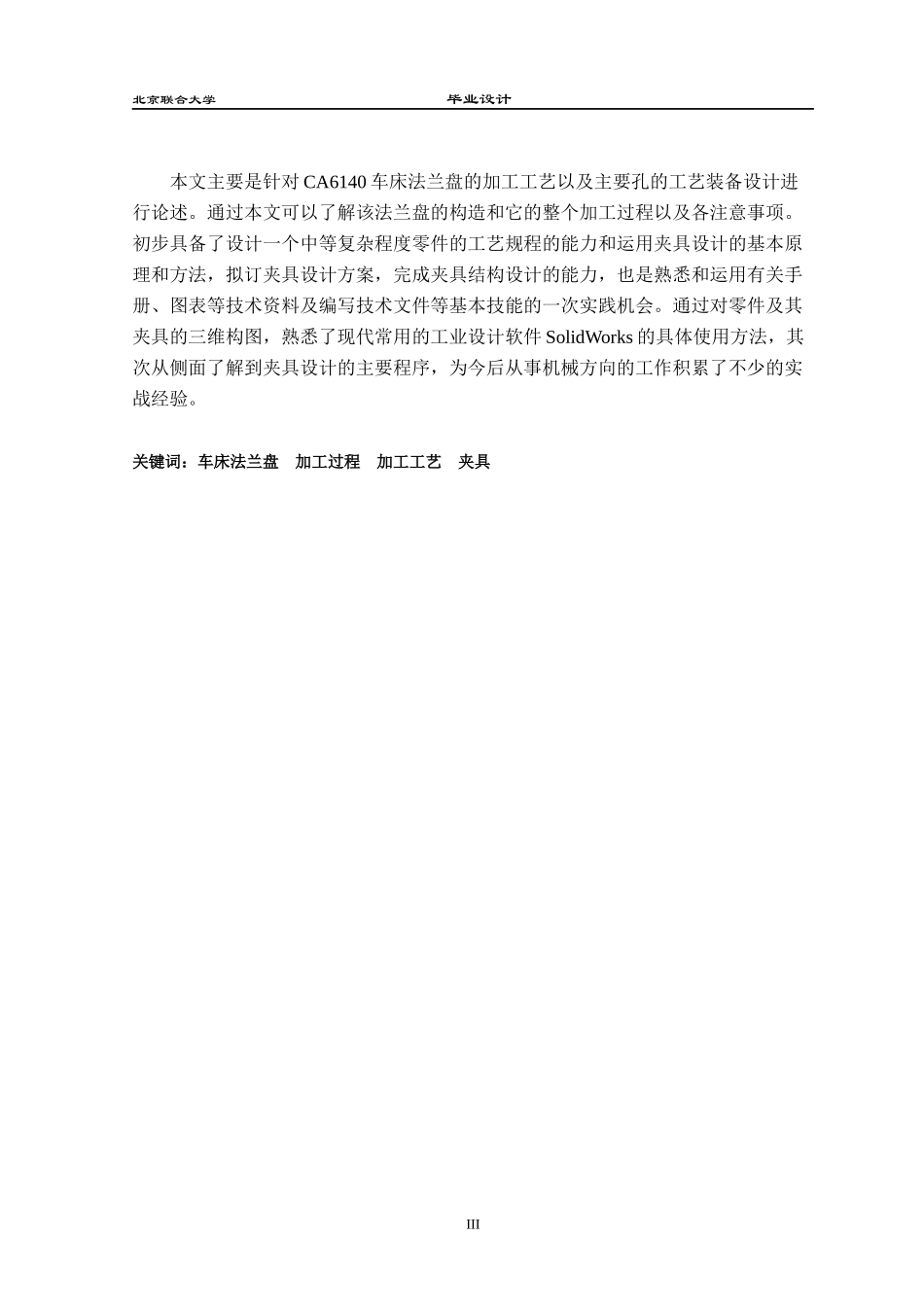

北京联合大学毕业设计毕业设计题目:CA6140车床法兰盘加工工艺及钻孔夹具设计姓名:董震泽学号:2012090371201学院:机电学院专业:机械工程及其自动化指导教师:付文宇协助指导教师:2016年5月28日I北京联合大学毕业设计北京联合大学本科毕业设计(论文)诚信承诺书本人慎重承诺和声明,在毕业设计(论文)活动中遵守学校有关规定,恪守学术规范,在本人的毕业设计(论文)内容除特别注明和引用外,均为本人观点,不存在剽窃、抄袭他人的学术观点、思想和成果,不存在伪造、篡改实验数据。如有违规行为发生我愿承担一切责任,接受学校的处理,并承担相应的法律责任。学生(签名):年月日摘要法兰盘只是一个统称,通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。法兰联接在机械上应用很广泛,所以样子也千奇百怪的。II北京联合大学毕业设计本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。通过本文可以了解该法兰盘的构造和它的整个加工过程以及各注意事项。初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本原理和方法,拟订夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。通过对零件及其夹具的三维构图,熟悉了现代常用的工业设计软件SolidWorks的具体使用方法,其次从侧面了解到夹具设计的主要程序,为今后从事机械方向的工作积累了不少的实战经验。关键词:车床法兰盘加工过程加工工艺夹具III北京联合大学毕业设计AbstractFlangeisageneraldesignation,usuallyrefersto,inasortofdiskaroundthemetalbodyonseveralfixedwithholeusedtoconnecttootherthings.Flangeconnectioniswidelyusedinmachinery,sotheappearancealsoverystrange.ThisarticleismainlyaimedatflangeCA6140latheprocessingtechnologyandthemainholeprocessequipmentdesignisdiscussed.Inthisarticlecanunderstandtheconstructionoftheflangeanditswholeprocessandthemattersneedingattention.Preliminaryhavetodesignamoderatelycomplexpartsoftheprocessplanningabilityandbyusingthebasicprincipleandmethodoffixturedesign,andpreparefixturedesign,andcompletethefixturestructuredesignability,isfamiliarwithandusetherelevantmanuals,charts,andothertechnicaldataandwritingtechnicaldocumentssuchasachancetopracticebasicskills.Throughthree-dimensionalcompositionofpartsandfixtures,familiarwiththemodernmethodsofthespecificuseofindustrialdesignsoftwareSolidWorks,secondlytounderstandfromthesidetothefixturedesignofthemainprogram,forthefutureworkinthedirectionofmechanicalaccumulatedalotofactualcombatexperience.keywords:LatheflangeThemachiningprocessProcessingTechnologyfixtureIV北京联合大学毕业设计目录摘要...................................................................IABSTRACT...............................................................II目录..................................................................III引言.................................................................41课题背景和意义........................................................51.1CA6140车床法兰盘课题简介.........................................51.1.1毕设设计题目:制定CA6140车床法兰盘的加工工艺。..................51.1.2设计要求:.....................................................51.2课题的背景:......................................................51.3意义:............................................................51.4毕设内容:.........................................................52CA6140车床法兰盘加工工艺规程设计.....................................62.1零件的分析........................................................62.1.1法兰盘介绍.....
