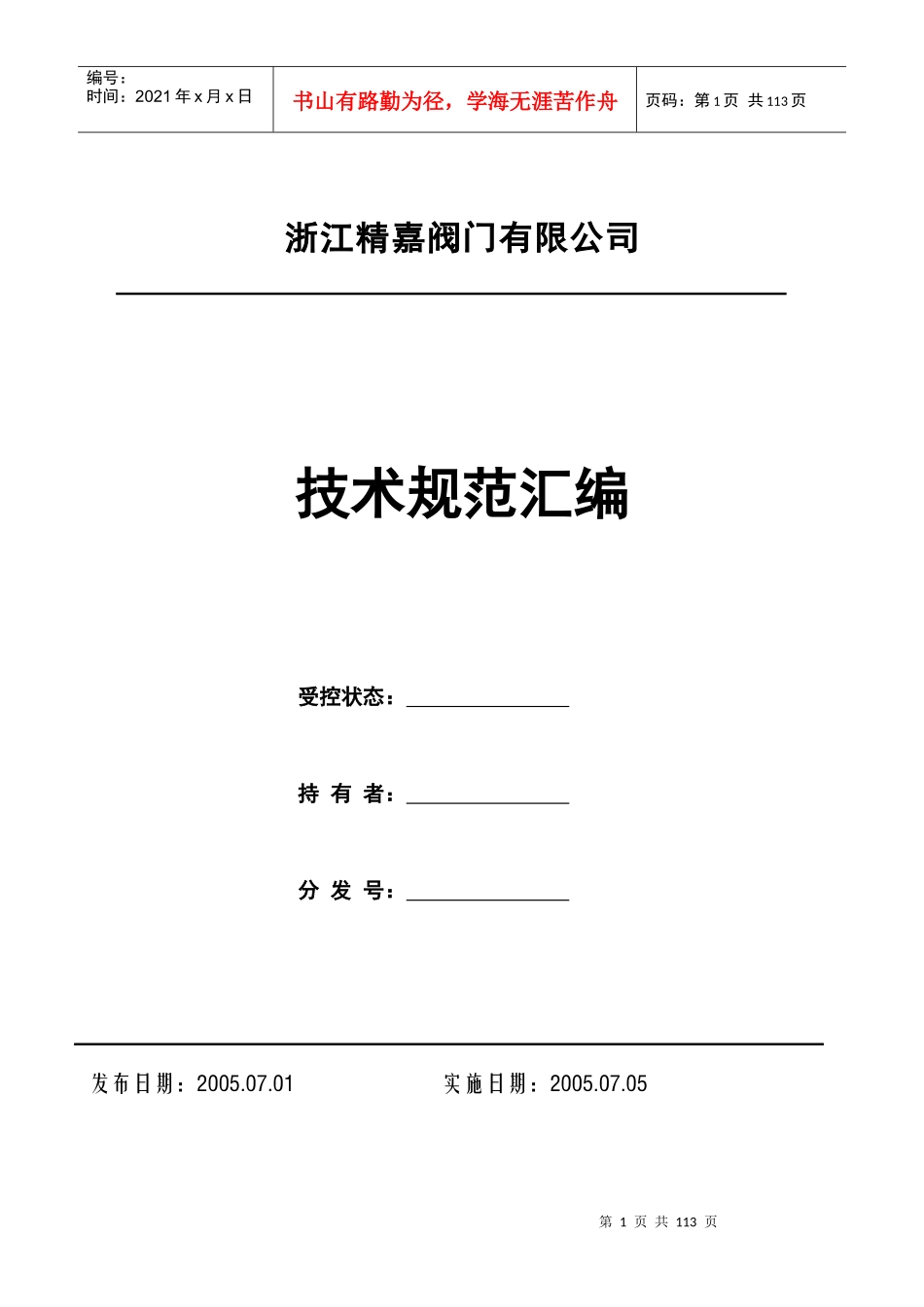

第1页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共113页浙江精嘉阀门有限公司技术规范汇编受控状态:持有者:分发号:发布日期:2005.07.01实施日期:2005.07.05第2页共113页第1页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共113页浙江精嘉阀门有限公司目录序号技术规范名称技术规范编号版本/修改次数1API6D产品试制大纲Q/JJ-JS001C/02API6D产品设计规范Q/JJ-JS002C/03API6D产品材料要求规范Q/JJ-JS003C/04API6D产品标识控制规范Q/JJ-JS004C/05API6D产品试验规范Q/JJ-JS005C/06采购技术规范Q/JJ-JS006C/07进货检验规范Q/JJ-JS007C/08过程检验规范Q/JJ-JS008C/09最终检验和试验规范Q/JJ-JS009C/010机械加工工艺规范Q/JJ-JS010C/011密封面研磨规范Q/JJ-JS011C/012装配作业规范Q/JJ-JS012C/013压力试验作业规范Q/JJ-JS013C/014包装作业规范Q/JJ-JS014C/015涂漆作业规范Q/JJ-JS015C/016焊接工艺评定规范Q/JJ-JS016C/017热处理工艺规范Q/JJ-JS017C/018API6D产品焊接要求规范Q/JJ-JS018C/019API6D产品贮存和货运要求规范Q/JJ-JS019C/020API6D产品质量控制要求规范Q/JJ-JS020C/021铸件技术规范Q/JJ-JS021C/022无损检测工艺规范Q/JJ-JS022C/023仓库管理规范Q/JJ-JS023C/024计量管理规范Q/JJ-JS024C/025模具管理规范Q/JJ-JS025C/026设备使用维护管理规范Q/JJ-JS026C/027文件编写规范Q/JJ-JS027C/0第3页共113页第2页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共113页28机床加工规范Q/JJ-JS028C/029试压设备操作规范Q/JJ-JS029C/0浙江精嘉阀门有限公司文件编号:Q/JJ-JS001第0次修订标题:API6D产品试制大纲修订日期:实施日期:2005.07.05版号:C页码:1/3第4页共113页第3页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共113页一、性能鉴定程序---一般要求1、对API6D产品样机进行鉴定试验,以确定压力、温度等性能满足设计要求。2、适用于新产品和设计变更产品3、试验要求3.1水压试验水压试验可在高于下列规定的压力和持续时间进行。表1标准法兰端和标准焊接阀门的试验压力123阀门压力等级Psi(PN)水压壳体Psig(bar)阀杆上密封Psig(bar)150(20)300(50)400(68)600(100)900(150)1500(250)2500(420)425(29)1100(76)1450(100)2175(150)3250(224)5400(372)9000(621)300(21)800(55)1060(73)1600(110)2400(166)4000(276)6600(455)表中所列的试验压力值均不是阀门的工作压力额定值。表2水压壳体试验和阀杆上密封试验的最短持续时间123阀门公称通径NPS(DN)水压壳体试验的持续时间分钟阀杆上密封试验的持续时间分钟1/2~4(15~100)6~10(150~250)12~18(300~450)≥20(≥500)2515302555表3阀座试验的压力阀门压力等级阀座试验Psig±1015030040060090015002500300(21)800(55)1060(73)1600(110)2400(166)4000(276)6600(455)第5页共113页第4页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共113页编制:审核:批准:浙江精嘉阀门有限公司文件编号:Q/JJ-JS001第0次修订标题:API6D产品试制大纲修订日期:实施日期:2005.07.05版号:C页码:2/3第6页共113页第5页共113页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共113页表4阀座试验的最短持续时间阀门公称通径NPS(DN)持续时间分钟15~4(1/2~100)≥6(≥150)253.2低压气体阀座试验3.2.1类型I规定阀座试验应在试验压力为0.5巴和1.0巴(7.2磅/平方英寸和14.7磅/平方英寸)(表压)之间使用空气或氮气作为试验介质重复进行.3.2.2类型II规定阀座试验应在试验压力为5.5巴±0.7巴(80.8±10.3磅/平方英寸)(表压)之间使用空气或氮气作为试验介质重复进行.3.2.3验收标准低压气体阀座试验合格的泄露率应是:—ISO5208A级(无可见泄露),对于软阀座阀门;—ISO5208D级,对于金属阀座阀门。3.3高压气体试验规定于阀杆上密封试验和水压阀座试验应随同高压阀座试验重复进行,使用惰性气体作为试验介质。试验压力和试验持续时间应符合表2和表4的规定。3.4抗静电试验在关闭件...
