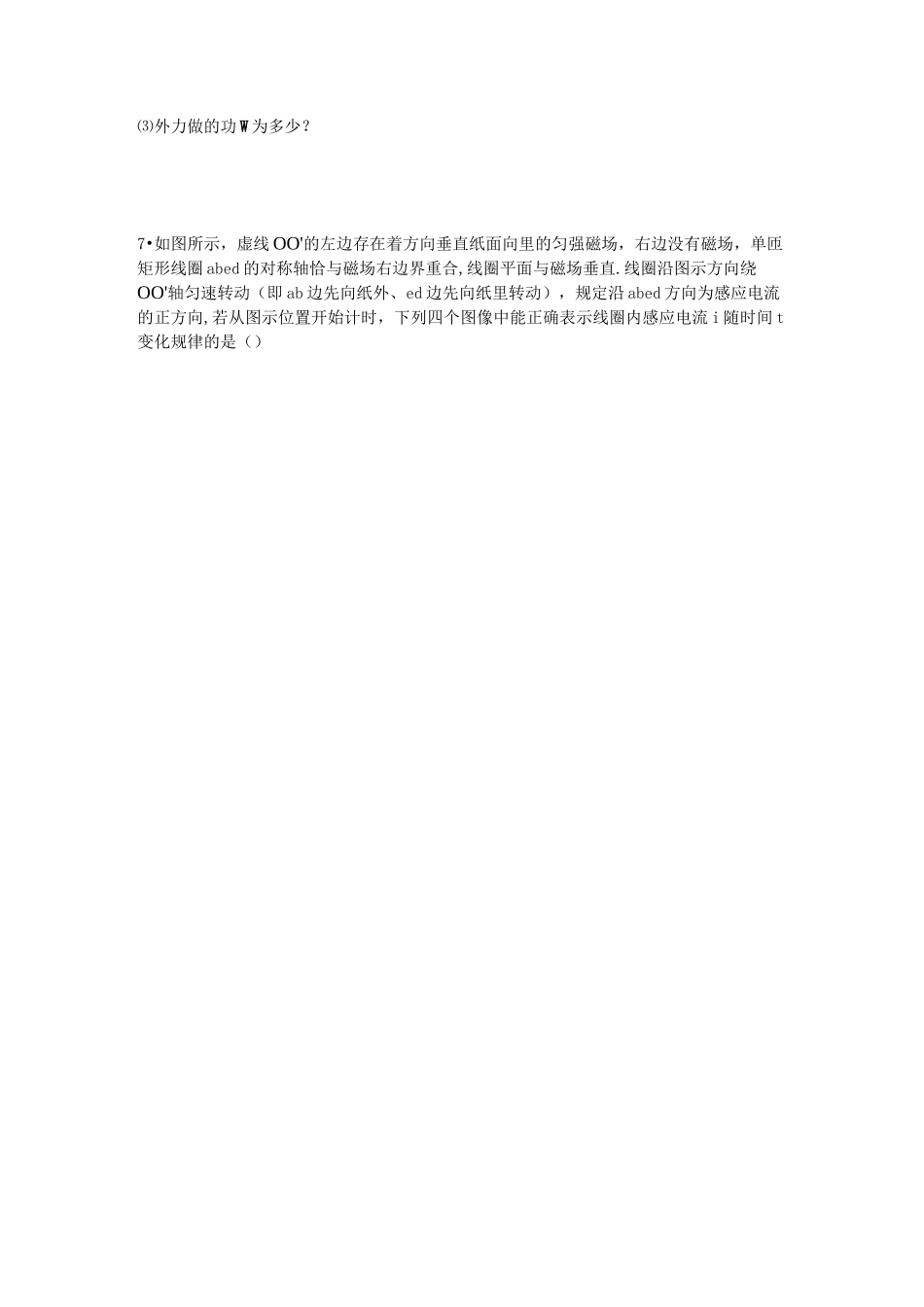

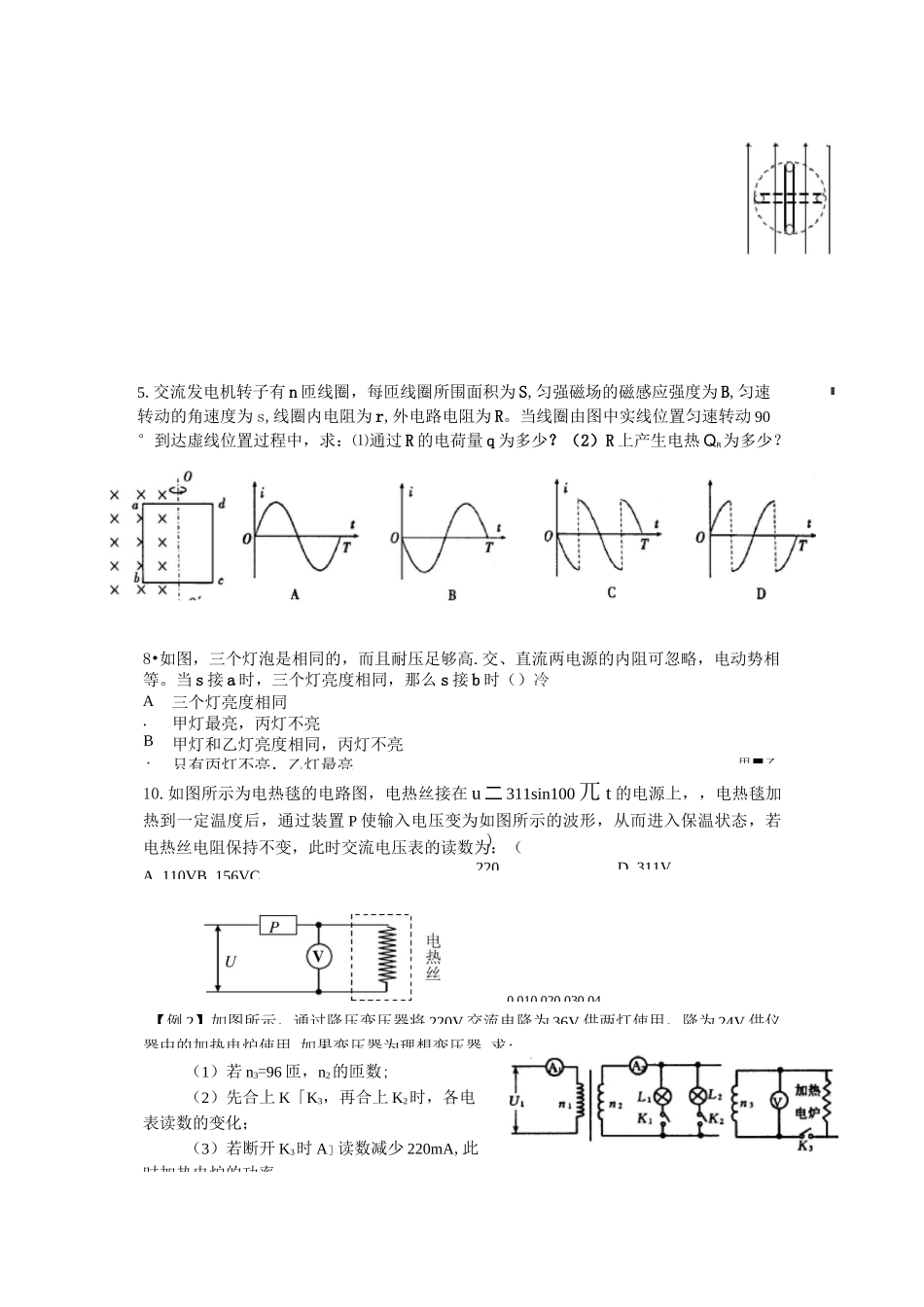

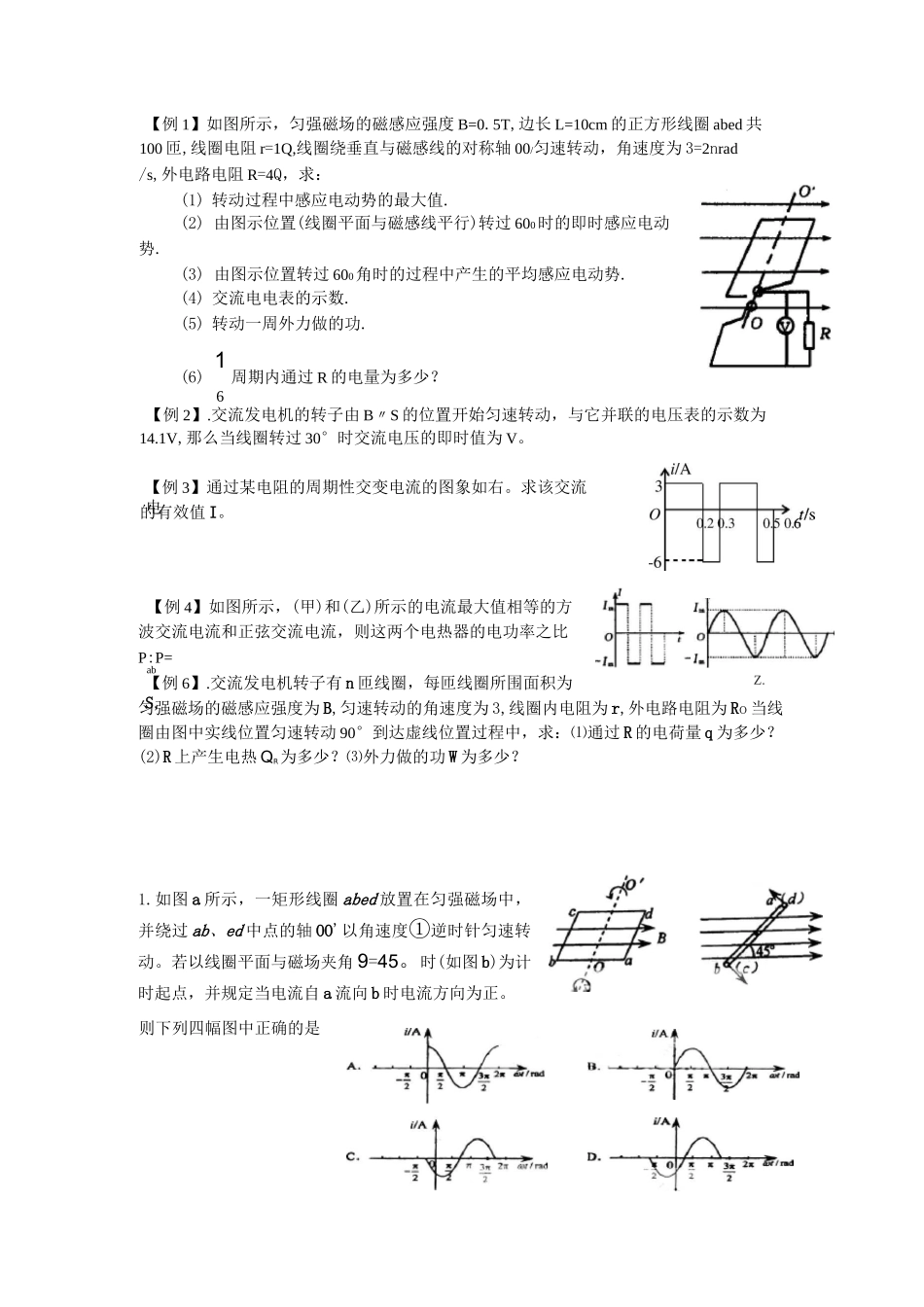

【例1】如图所示，匀强磁场的磁感应强度B=0.5T,边长L=10cm的正方形线圈abed共100匝,线圈电阻r=1Q,线圈绕垂直与磁感线的对称轴00/匀速转动，角速度为3=2nrad/s,外电路电阻R=4Q，求：(1)转动过程中感应电动势的最大值.(2)由图示位置(线圈平面与磁感线平行)转过600时的即时感应电动势.(3)由图示位置转过600角时的过程中产生的平均感应电动势.(4)交流电电表的示数.(5)转动一周外力做的功.(6)1周期内通过R的电量为多少？6【例2】.交流发电机的转子由B〃S的位置开始匀速转动，与它并联的电压表的示数为14.1V,那么当线圈转过30°时交流电压的即时值为V。【例3】通过某电阻的周期性交变电流的图象如右。求该交流电的有效值I。【例4】如图所示，(甲)和(乙)所示的电流最大值相等的方波交流电流和正弦交流电流，则这两个电热器的电功率之比P:P=abZ.【例6】.交流发电机转子有n匝线圈，每匝线圈所围面积为S,匀强磁场的磁感应强度为B,匀速转动的角速度为3,线圈内电阻为r,外电路电阻为Ro当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R的电荷量q为多少？(2)R上产生电热QR为多少？⑶外力做的功W为多少？1.如图a所示，一矩形线圈abed放置在匀强磁场中，并绕过ab、ed中点的轴OO'以角速度①逆时针匀速转动。若以线圈平面与磁场夹角9=45。时(如图b)为计时起点，并规定当电流自a流向b时电流方向为正。则下列四幅图中正确的是8•如图，三个灯泡是相同的，而且耐压足够高.交、直流两电源的内阻可忽略，电动势相等。当s接a时，三个灯亮度相同，那么s接b时（）冷三个灯亮度相同甲灯最亮，丙灯不亮甲灯和乙灯亮度相同，丙灯不亮只有丙灯不亮，乙灯最亮A.B.甲■乙10.如图所示为电热毯的电路图，电热丝接在u二311sin100兀t的电源上，，电热毯加热到一定温度后，通过装置P使输入电压变为如图所示的波形，从而进入保温状态，若电热丝电阻保持不变，此时交流电压表的读数为：（A.110VB.156VC.)220D.311V0.010.020.030.04【例2】如图所示，通过降压变压器将220V交流电降为36V供两灯使用，降为24V供仪器中的加热电炉使用.如果变压器为理想变压器.求:（1）若n3=96匝，n2的匝数;（2）先合上K「K3，再合上K2时，各电表读数的变化；（3）若断开K3时A］读数减少220mA,此时加热电炉的功率；5.交流发电机转子有n匝线圈，每匝线圈所围面积为S,匀强磁场的磁感应强度为B,匀速转动的角速度为s,线圈内电阻为r,外电路电阻为R。当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R的电荷量q为多少？（2）R上产生电热QR为多少？■⑶外力做的功W为多少？7•如图所示，虚线OO'的左边存在着方向垂直纸面向里的匀强磁场，右边没有磁场，单匝矩形线圈abed的对称轴恰与磁场右边界重合,线圈平面与磁场垂直.线圈沿图示方向绕OO'轴匀速转动（即ab边先向纸外、ed边先向纸里转动），规定沿abed方向为感应电流的正方向,若从图示位置开始计时，下列四个图像中能正确表示线圈内感应电流i随时间t变化规律的是（）（4）当K］、K2、K3全部断开时，A2、V的读数.例3】如图所示，接于理想变压器的四个灯泡规格相同，且全部正常发光,则这三个线圈的匝数比应为（）A.1：2：3；B.2：3：1C.3：2：1；D.2：1：3【例4】有一台内阻为1Q的发电机，供给一个学校照明用电，如图所示.升压变压器匝数比为1：4,降压变压器的匝数比为4：1,输电线的总电阻R=4Q,全校共22个班，每班有“220V，40W”灯6盏.若保证全部电灯正常发光，则:（1）发电机输出功率多大？（2）发电机电动势多大？（3）输电线上损耗的电功率多大？（4）输电效率是多少？（5）若使用灯数减半并正常发光发电机输出功率是否减半.【例6】在远距离输电时，要考虑尽量减少输电线上的功率损失。有一个坑口电站，输送的电功率为P=500kW,当使用U=5kV的电压输电时，测得安装在输电线路起点和终点处的两只电度表一昼夜示数相差4800度。求：⑴这时的输电效率n和输电线的总电阻r。⑵若想使输电效率提高到98%，又不改变输电线，那么电站应使用多高的电压向外输电？【附加题】甲、乙两个完全相同的理想变压器接在电压恒定的交流电路中，如图1所示。已知两变压器负载电阻的阻值之比为R...
