样本二氯甲烷的氯化吸收工艺设计VIP专享VIP免费

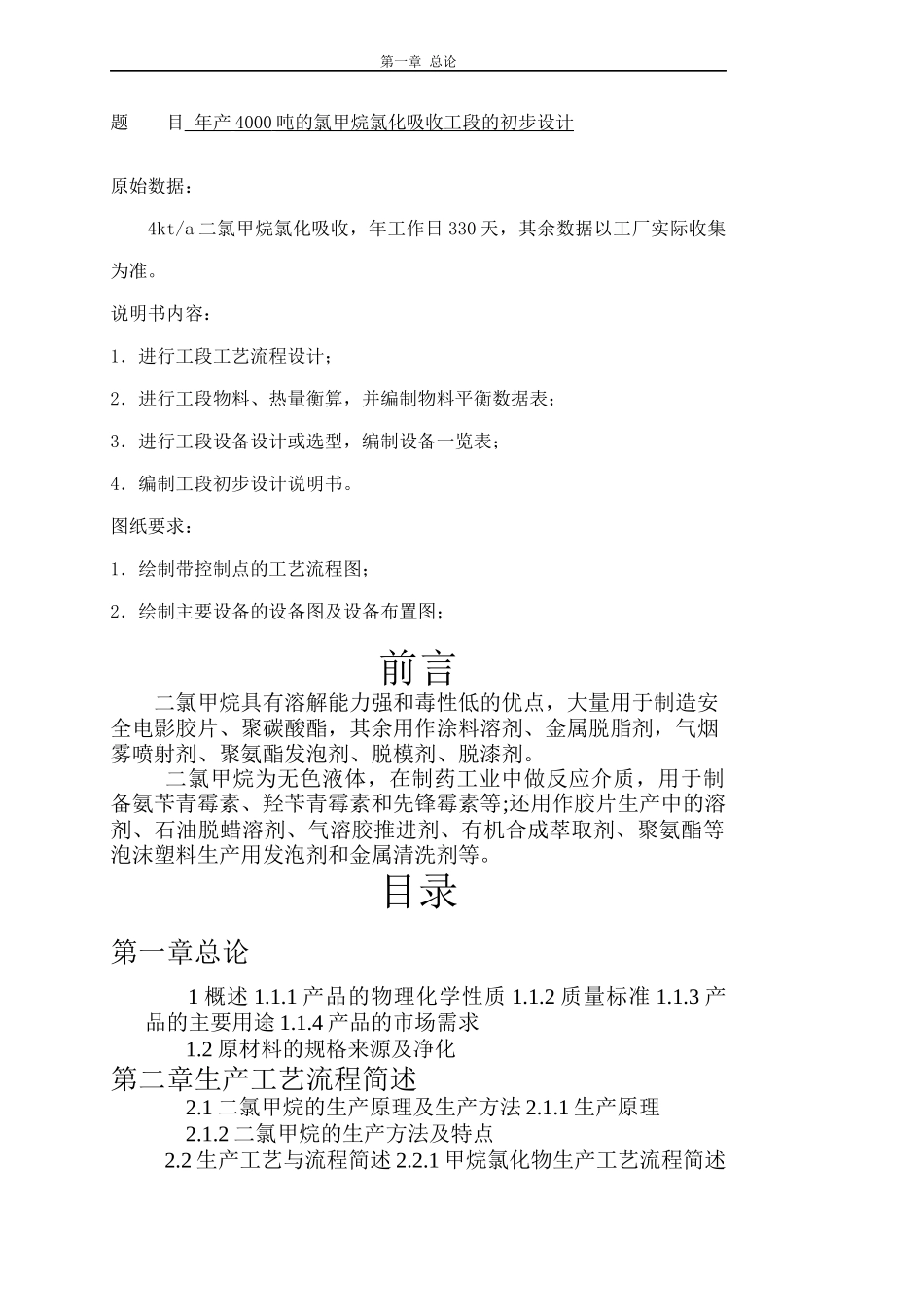

第一章总论题目年产4000吨的氯甲烷氯化吸收工段的初步设计原始数据：4kt/a二氯甲烷氯化吸收，年工作日330天，其余数据以工厂实际收集为准。说明书内容：1．进行工段工艺流程设计；2．进行工段物料、热量衡算，并编制物料平衡数据表；3．进行工段设备设计或选型，编制设备一览表；4．编制工段初步设计说明书。图纸要求：1．绘制带控制点的工艺流程图；2．绘制主要设备的设备图及设备布置图；前言二氯甲烷具有溶解能力强和毒性低的优点，大量用于制造安全电影胶片、聚碳酸酯，其余用作涂料溶剂、金属脱脂剂，气烟雾喷射剂、聚氨酯发泡剂、脱模剂、脱漆剂。二氯甲烷为无色液体，在制药工业中做反应介质，用于制备氨苄青霉素、羟苄青霉素和先锋霉素等;还用作胶片生产中的溶剂、石油脱蜡溶剂、气溶胶推进剂、有机合成萃取剂、聚氨酯等泡沫塑料生产用发泡剂和金属清洗剂等。目录第一章总论1概述1.1.1产品的物理化学性质1.1.2质量标准1.1.3产品的主要用途1.1.4产品的市场需求1.2原材料的规格来源及净化第二章生产工艺流程简述2.1二氯甲烷的生产原理及生产方法2.1.1生产原理2.1.2二氯甲烷的生产方法及特点2.2生产工艺与流程简述2.2.1甲烷氯化物生产工艺流程简述第一章总论2.2.2二氯甲烷生产工艺流程简图第三章物料衡算和热量衡算3.1计算基准3.2物料衡算和热量衡算3.2.1反应器的物料衡算和热量衡算3.2.2空冷器的物料衡算和热量衡算3.2.3膜式吸收器的物料衡算和热量衡算3.2.4填料塔第四章主要设备的工艺计算及选型4.1空冷器4.2第一膜式吸收器4.3第二膜式吸收器4.4填料塔4.5硫酸干燥塔4.6热交换器4.7冷凝器4.8盐酸分离器4.9稀酸分离器4.10碱液泵4.11配碱槽4.12浓酸中间槽4.13浓酸泵4.14压缩机4.15粗氯化液液储槽第五章综合表第六章设备一览第七章管路设计评述参考文献第一章总论1概述1.1.1产品的物理化学性质一.产品的物理性质二氯甲烷是无色透明不分层液体，在氧气中易爆炸，其具体物理性质如下表：表1—1名称单位产品二氯甲烷分子量84.94外观无色透明不分层液体分子式CH2Cl2沸点℃40.4液体比重D4201.326蒸汽比重2.93蒸汽密度g/l3.30汽化潜热Cal/g78.7液体比热Cal/g.℃0.288蒸汽比热Cal/g.℃0.155在水中溶解度g/100g1.32第一章总论水临界压力Kg/cm260.9临界温度℃237临界密度0.427冰点℃-96.7在空气中爆炸范围V%13.0~18.0在氧气中爆炸范围V%13.0~18.0二．产品的化学性质二氯甲烷是无色、透明、比水重、易挥发的液体，有类似醚的气味和甜味，不燃烧，但与高浓度氧混合后形成爆炸的混合物。二氯甲烷微溶于水，与绝大多数常用的有机溶剂互溶，与其他含氯溶剂、乙醚、乙醇也可以任意比例混溶。室温下二氯甲烷难溶于液氨中，能很快溶解在酚、醛、酮、冰醋酸、磷酸三乙酯、甲酰胺、环己胺、乙酰乙酸乙酯中。纯二氯甲烷无闪点，含等体积的二氯甲烷和汽油、溶剂石脑油或甲苯的溶剂混合物是不易燃的，然而当二氯甲烷与丙酮或甲醇液体以10：1比例混合时，其混合特具有闪点，蒸发后与空气会形成易燃的混合物。二氯甲烷是甲烷氯化物中毒性最小的，其毒性仅为四氯化碳毒性的0.11%。如果二氯甲烷直接溅入眼中，有疼痛感并有腐蚀作用。二氯甲烷的蒸汽有麻醉作用。当发生严惩的中毒危险时应立即脱离接触并移至新鲜空气处，一些中毒症状就会得到缓解或消失，不会引起持久性的损害。有麻醉作用，主要损害中枢神经和呼吸系统。人类接触的主要途径是吸入。已经测得，在室内的生产环境中，当使用二氯甲烷作除漆剂时，有高浓度的二氯甲烷存在。一般人群通过周围空气、饮用水和食品的接触，剂量要低得多。据估计，在二氯甲烷的世界产量中，大约80%被释放到大气中去，但是由于该化合物光解的速率很快，使之不可能在大气中蓄积。其初始降解产物为光气和一氧化碳，进而再转变成二氧化碳和盐酸。当二氯甲烷存在于地表水中时，其大部分将蒸发。有氧存在时，则易于生物降解，因而生物蓄积似乎不大可能。呼吸系统防护：空气中浓度超标时，应该柚戴直接式防毒面具(半面罩)。紧急事态抢救或撤离时，佩戴空气呼吸器。1.1.2质量标准工业二氯甲烷产品的技术指标（GB4117-92）表1—2指标名称指标优等品一等品合格品纯度(Pt-CO)%≥9...
