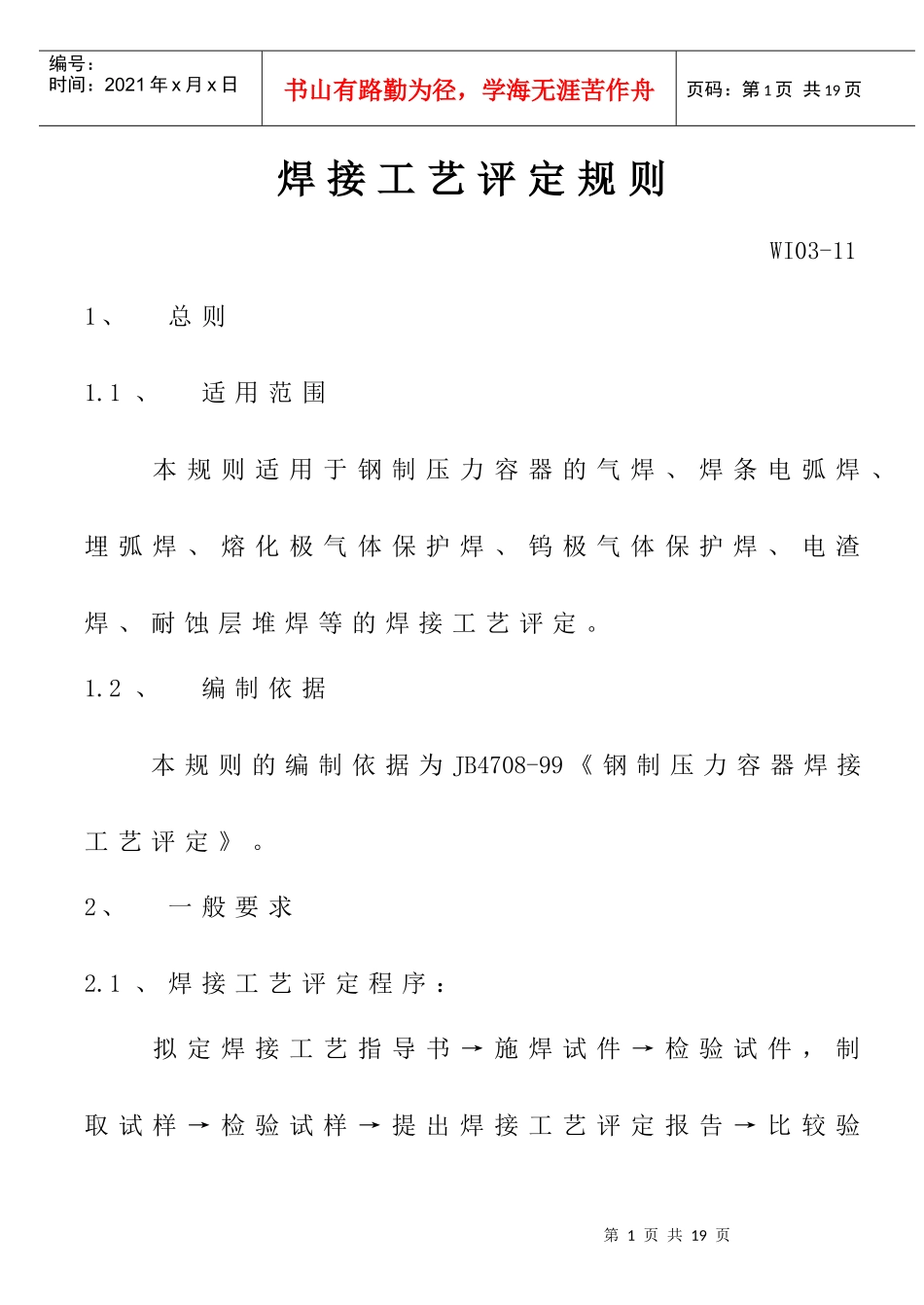

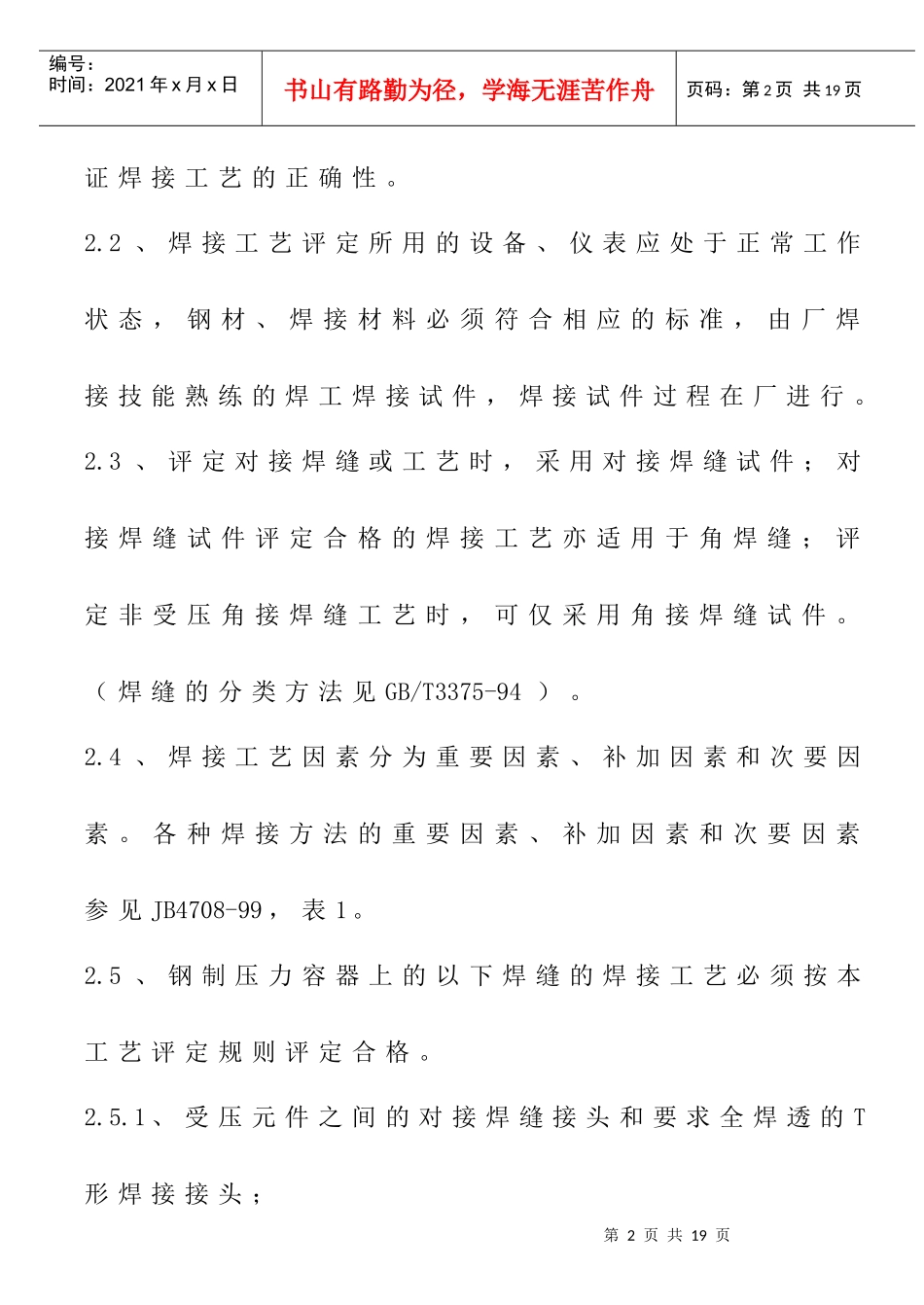

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页焊接工艺评定规则WI03-111、总则1.1、适用范围本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。1.2、编制依据本规则的编制依据为JB4708-99《钢制压力容器焊接工艺评定》。2、一般要求2.1、焊接工艺评定程序：拟定焊接工艺指导书→施焊试件→检验试件，制取试样→检验试样→提出焊接工艺评定报告→比较验第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页证焊接工艺的正确性。2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应的标准，由厂焊接技能熟练的焊工焊接试件，焊接试件过程在厂进行。2.3、评定对接焊缝或工艺时，采用对接焊缝试件；对接焊缝试件评定合格的焊接工艺亦适用于角焊缝；评定非受压角接焊缝工艺时，可仅采用角接焊缝试件。（焊缝的分类方法见GB/T3375-94）。2.4、焊接工艺因素分为重要因素、补加因素和次要因素。各种焊接方法的重要因素、补加因素和次要因素参见JB4708-99，表1。2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。2.5.1、受压元件之间的对接焊缝接头和要求全焊透的T形焊接接头；第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.5.2、受压元件与承载的非受压元件全焊透的T形或角接焊接接头；2.5.3、受压元件的耐腐蚀堆焊层。3、焊接工艺评定规则3.1、一般规则：3.1.1、改变焊接方法，需重新评定。3.1.2、当变更任何一个重要因素时都需要重新评定焊接工艺。当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法（或焊接工艺）时，可按每种焊接方法（或焊接工艺）分别进行评定，亦可使用两种或两种以上焊接方法（或焊接工艺）焊接试件，进行组合评定。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页组合评定合格后用于焊接试件时，可以采用其中一种或几种焊接方法（或焊接工艺），但是，要保证每一种焊接方法（或焊接工艺）所熔敷的焊缝金属厚度都在已评定的各自有效范围之内。3.1.4、为了减少焊接工艺评定数量，根据JB4708-99表2的材料划分，对国外进口钢材用于压力容器受压元件焊接的实践经验，特对母材进行分类分组，详见表3.1.3第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页表3.1.3类别号组别号钢号相应标准号ⅠⅠ-1Q215-A·FGB912,GB3274Q215-AGB912,GB3274Q215-BGB912,GB3274Q235-A·FGB912,GB3274Q235-ASS400,Rst37-2,SM41BGB912,GB3274JISG3101,DIN17100,JISG3106Q235-BGB912,GB3274Q235-CGB912,GB327410GB711,GB3087,GB6479,GB8163,GB994815GB71120ST20,S20C,ST45,STS42GB711,GB3087,GB8163,GB9948,GOST8731,JISG4051,DIN1629,JISG345520GSB42GB5310,GB6479JISG310320gGB713第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页20RSPV235GB6654JISG3115ⅡⅡ-135JB472616MnSM50B,SM490A,SM490B,SM490AWGB6479,JB4726JISG310616MnRSPV32,SPV36,SPV355GB6654JISG311515MnNbRGB150,GB6654Ⅱ-215MnVGB647915MnVRGB665420MnMoJB472610MoWVNbGB6479ⅢⅢ-115MnVNRGB665407MnCrMoVRGB15013MnNiMoNbRGB6654Ⅱ-118MnMoNbRGB665420MnMoNbJB4726第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页表3.1.3（续）类别号组别号钢号相应标准号ⅣⅣ-109CrCuSbGB15012CrMoGB6479,GB994812CrMoGGB531015CrMoGB6479,GB9948,JB472615CrMoRGB665415CrMoGGB531014Cr1MoJB472614Cr1MoRGB15012Cr1MoVJB472612Cr1MoGGB5310Ⅳ-212Cr2MoGB647912Cr2Mo1JB472612Cr2Mo1RGB150...
