高速铁路支架法现浇简支箱梁施工工序过程记录表VIP免费

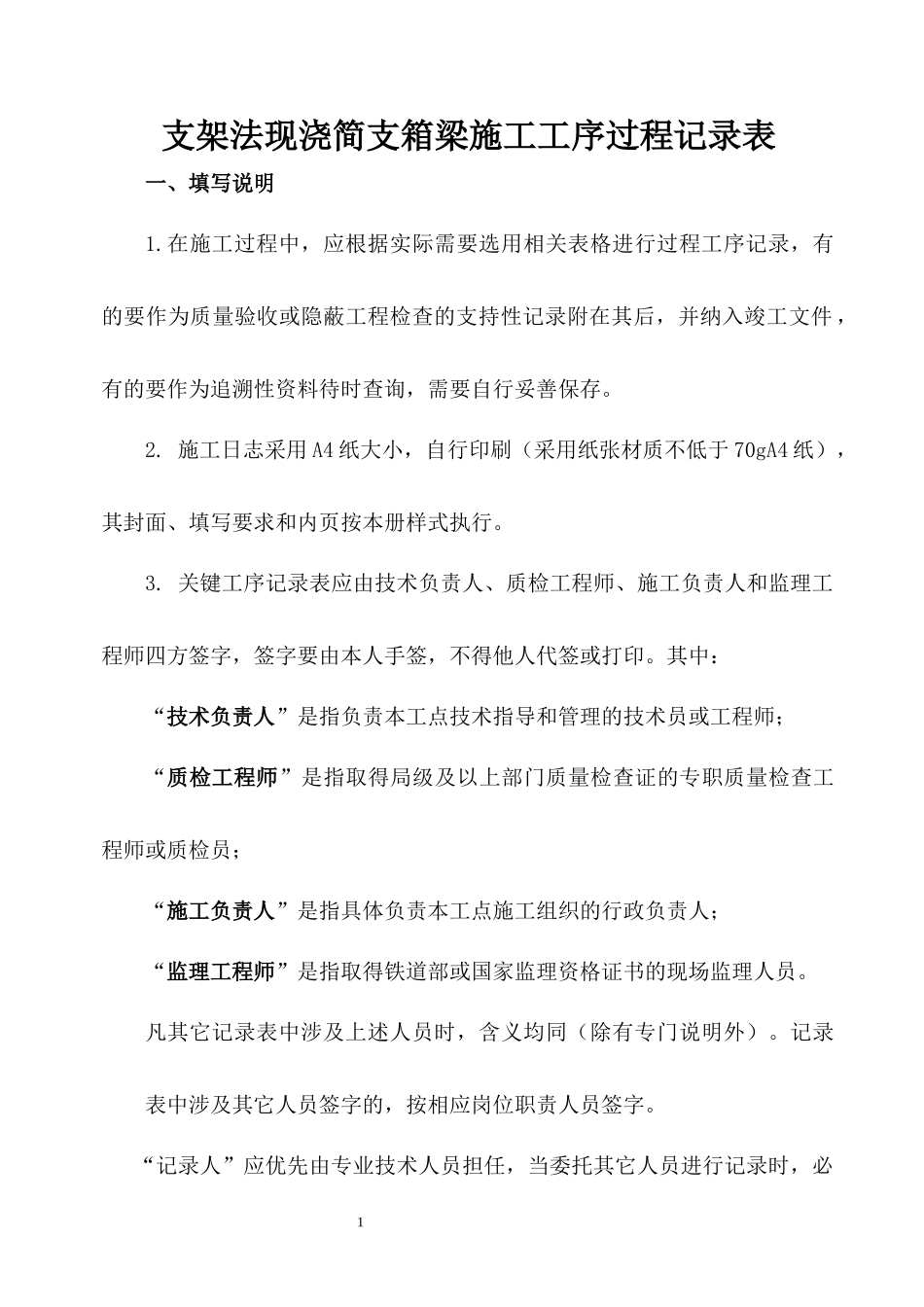

1支架法现浇简支箱梁施工工序过程记录表一、填写说明1.在施工过程中，应根据实际需要选用相关表格进行过程工序记录，有的要作为质量验收或隐蔽工程检查的支持性记录附在其后，并纳入竣工文件，有的要作为追溯性资料待时查询，需要自行妥善保存。2.施工日志采用A4纸大小，自行印刷（采用纸张材质不低于70gA4纸），其封面、填写要求和内页按本册样式执行。3.关键工序记录表应由技术负责人、质检工程师、施工负责人和监理工程师四方签字，签字要由本人手签，不得他人代签或打印。其中：“技术负责人”是指负责本工点技术指导和管理的技术员或工程师；“质检工程师”是指取得局级及以上部门质量检查证的专职质量检查工程师或质检员；“施工负责人”是指具体负责本工点施工组织的行政负责人；“监理工程师”是指取得铁道部或国家监理资格证书的现场监理人员。凡其它记录表中涉及上述人员时，含义均同（除有专门说明外）。记录表中涉及其它人员签字的，按相应岗位职责人员签字。“记录人”应优先由专业技术人员担任，当委托其它人员进行记录时，必21须由“技术负责人”对记录人进行专门交底或培训相关知识。4.施工工序记录表由工班、工程部技术分管，试验室，机务部，测量班以及质检部负责完成，具体分工如下：（1）通知单类：经监理工程师审核签认后，发出人，接收人各留存一份，并统一归档；（2）测量数据类表格由测量班负责，抄送工程部及质检部、监理工程师，并归档；（3）混凝土温控表以及养护记录表由试验室负责，工程部和质检部检查分析，并试验室归档；（4）钢筋工序自检表、模板工序自检表、工序交接记录表、梁体保护层厚度自检记录表由工班负责填写，凭填写好的自检表报工程技术部检查，工程部及工班各保存一份；（5）检查记录表类以及张拉压浆类记录表由工程部负责填写并整理归档；（6）混凝土拌和站生产质量控制记录表由机务部负责。试验室，工程部，质检部等检查，机务部统一归档；（7）所有表格必须及时，准确填写，并及时归档，保证每片梁具有完整32的施工记录过程。（8）各部门负责填写表格完成后，各方签字完整，监理签认后，统一报质检部归档（试验室可以用复印件报质检部归档）。二、表格式样（附后）参照《铁路混凝土梁支架法现浇施工技术规程》TB10110-2011完善支架检查记录表支架法现浇简支箱梁施工工序交接单单位工程名称：箱梁编号：第×跨工序名称交接时间工班自检人技术员质检员1地基与基础年月日工序交接检验情况：2支架搭设年月日工序交接检验情况：3支架预压年月日工序交接检验情况：434模板年月日工序交接检验情况：5钢筋年月日工序交接检验情况：6混凝土年月日工序交接检验情况：7预张拉年月日工序交接检验情况：8初张拉年月日工序交接检验情况：9支架拆除年月日工序交接检验情况：10终张拉年月日工序交接检验情况：11压浆年月日工序交接检验情况：12封端年月日工序交接检验情况：45支架法现浇简支箱梁工序流程卡梁号：序号工序要求工班自检工程部检查质检部检查1地基与基础扩大基础：1、地基承载力必须符合设计要求；2、基础平面位置±50mm；3、基础结构尺寸不小于设计；4、基础顶面高程±10mm；5、预埋件位置及数量符合设计要求；6混凝土强度符合设计要求；7、施工记录、试验资料完整。桩基础：1、孔中心位置±50mm；2、孔径、孔深不小于设计值；3、垂直度钻孔＜1%、挖孔＜0.5%；4、沉渣厚度≤50mm；5、钢筋笼钢筋间距、结构尺寸、顶面高程±20mm；6、桩顶面高程和桩头处理符合设计要求；7混凝土强度符合设计要求；8、施工记录、试验资料完整。2、支架拼装钢管柱：1、规格符合设计要求；2、外观质量不得有严重锈蚀、脱皮现象，纵轴线弯曲矢高≤L/1000且＜10mm；3、焊缝外观、内部质量符合设计要求；4、与基础接触面密贴、平整；5、平面位置≤50mm；6、垂直度≤H/500且≤50mm；7、连接系位置准确、连接牢固；8、预埋件位置和结构尺寸符合设计要求。分配梁：1、型号、数量、位置符合设计要求；2、加劲肋设置间距符合设计要求；3、加劲肋焊缝符合设计要求；4、侧向弯曲矢高≤L/1000且≤10mm；5、纵、横向连接系符合设计要求；6、焊缝外观、内部质量符合设...
