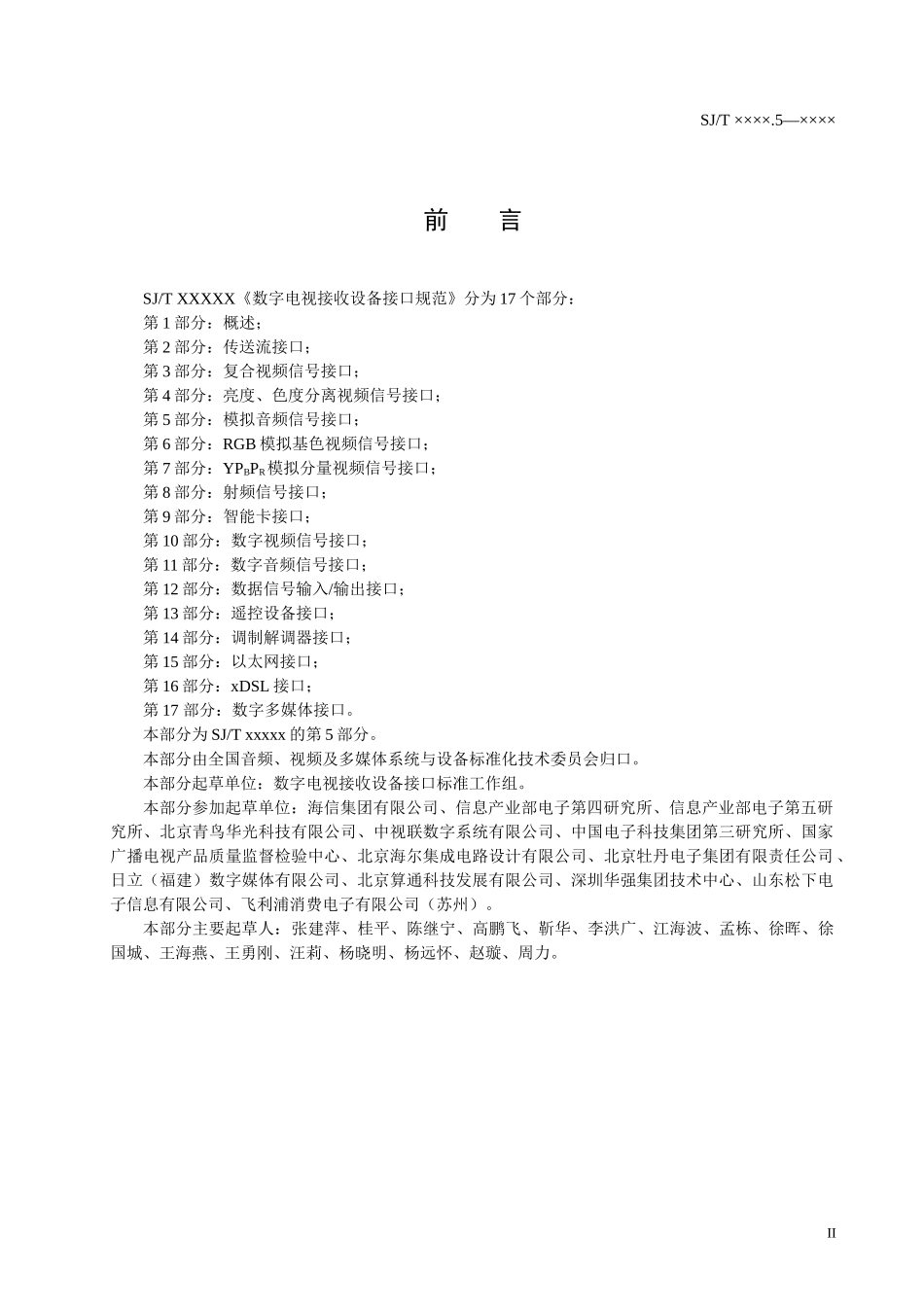

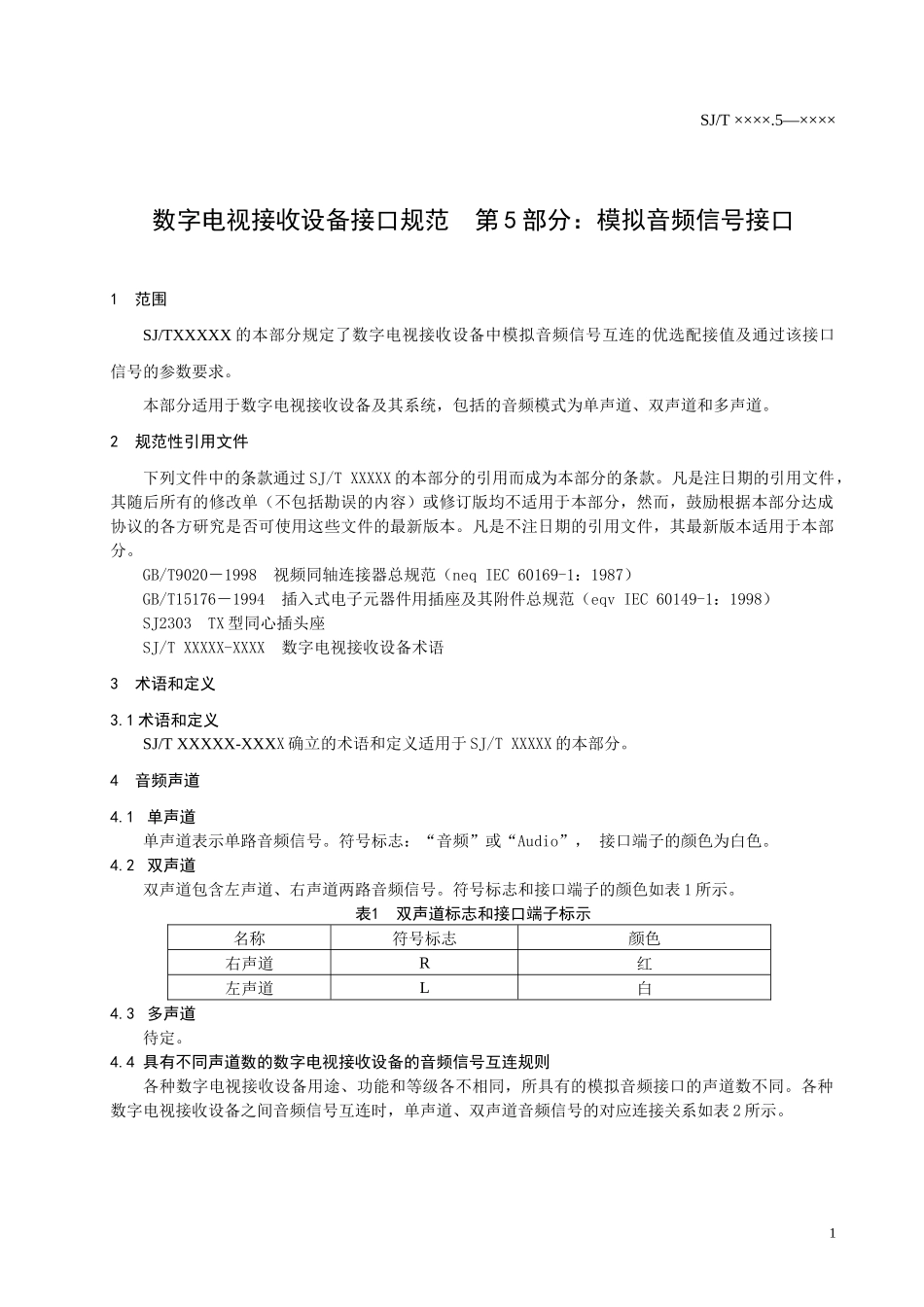

SJICS33.160.25M74备案号：中华人民共和国电子行业标准SJ/T××××.5—××××数字电视接收设备接口规范第5部分：模拟音频信号接口Specificationofinterfacesfordigitaltelevisionreceiverequipments－Part5:Analogaudiointerface（报批稿）××××-××-××发布××××-××-××实施中华人民共和国信息产业部发布SJ/T××××.5—××××前言SJ/TXXXXX《数字电视接收设备接口规范》分为17个部分：第1部分：概述；第2部分：传送流接口；第3部分：复合视频信号接口；第4部分：亮度、色度分离视频信号接口；第5部分：模拟音频信号接口；第6部分：RGB模拟基色视频信号接口；第7部分：YPBPR模拟分量视频信号接口；第8部分：射频信号接口；第9部分：智能卡接口；第10部分：数字视频信号接口；第11部分：数字音频信号接口；第12部分：数据信号输入/输出接口；第13部分：遥控设备接口；第14部分：调制解调器接口；第15部分：以太网接口；第16部分：xDSL接口；第17部分：数字多媒体接口。本部分为SJ/Txxxxx的第5部分。本部分由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本部分起草单位：数字电视接收设备接口标准工作组。本部分参加起草单位：海信集团有限公司、信息产业部电子第四研究所、信息产业部电子第五研究所、北京青鸟华光科技有限公司、中视联数字系统有限公司、中国电子科技集团第三研究所、国家广播电视产品质量监督检验中心、北京海尔集成电路设计有限公司、北京牡丹电子集团有限责任公司、日立（福建）数字媒体有限公司、北京算通科技发展有限公司、深圳华强集团技术中心、山东松下电子信息有限公司、飞利浦消费电子有限公司（苏州）。本部分主要起草人：张建萍、桂平、陈继宁、高鹏飞、靳华、李洪广、江海波、孟栋、徐晖、徐国城、王海燕、王勇刚、汪莉、杨晓明、杨远怀、赵璇、周力。IISJ/T××××.5—××××数字电视接收设备接口规范第5部分：模拟音频信号接口1范围SJ/TXXXXX的本部分规定了数字电视接收设备中模拟音频信号互连的优选配接值及通过该接口信号的参数要求。本部分适用于数字电视接收设备及其系统，包括的音频模式为单声道、双声道和多声道。2规范性引用文件下列文件中的条款通过SJ/TXXXXX的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9020－1998视频同轴连接器总规范（neqIEC60169-1：1987）GB/T15176－1994插入式电子元器件用插座及其附件总规范（eqvIEC60149-1：1998）SJ2303TX型同心插头座SJ/TXXXXX-XXXX数字电视接收设备术语3术语和定义3.1术语和定义SJ/TXXXXX-XXXX确立的术语和定义适用于SJ/TXXXXX的本部分。4音频声道4.1单声道单声道表示单路音频信号。符号标志：“音频”或“Audio”，接口端子的颜色为白色。4.2双声道双声道包含左声道、右声道两路音频信号。符号标志和接口端子的颜色如表1所示。表1双声道标志和接口端子标示名称符号标志颜色右声道R红左声道L白4.3多声道待定。4.4具有不同声道数的数字电视接收设备的音频信号互连规则各种数字电视接收设备用途、功能和等级各不相同，所具有的模拟音频接口的声道数不同。各种数字电视接收设备之间音频信号互连时，单声道、双声道音频信号的对应连接关系如表2所示。1SJ/T××××.5—××××表2不同声道数音频信号的对应连接关系名称单声道双声道右主声道不定义有效左主声道有效有效5电气特性注：本接口电气特性的技术要求只定义其标称值，模拟音频信号的技术要求参见SJ/TXXXXX-XXXX《卫星数字电视接收器通用规范》等规范。音频信号接口的电气特性的标称值见表3。表3电气特性项目单位参数指标线路输入/输出电压Vrms0.2~2.0输入阻抗kΩ10输出阻抗Ω6006接口物理特性6.1特性描述各声道模拟音频信号为各自并行的信号，一根电缆和端子只能传输其中一个信号。6.2连接端子数字电视接收设备的模拟音频接口应该采用同轴连接器类型的连接端子（包括插头和插孔）。结构类型为...
