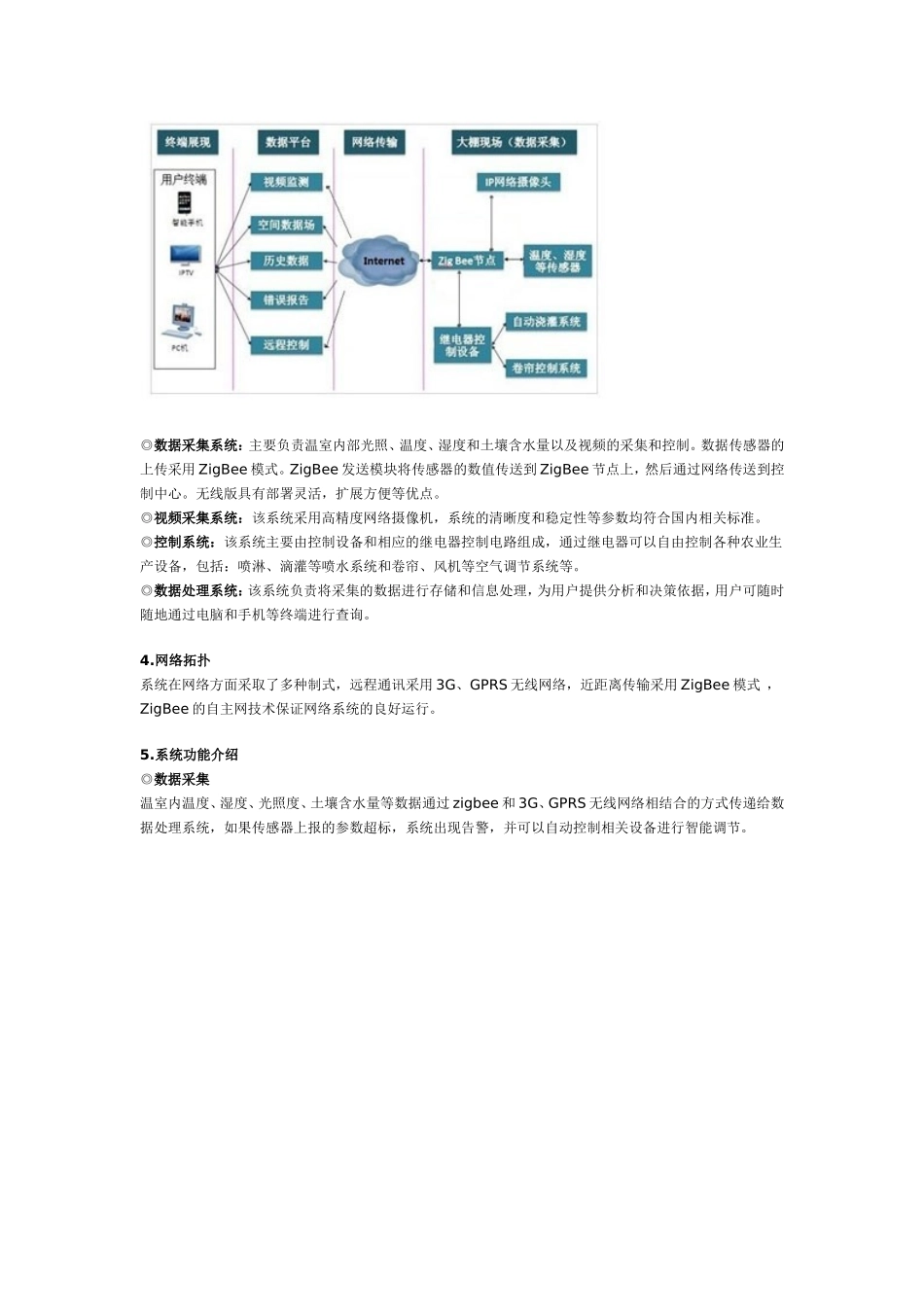

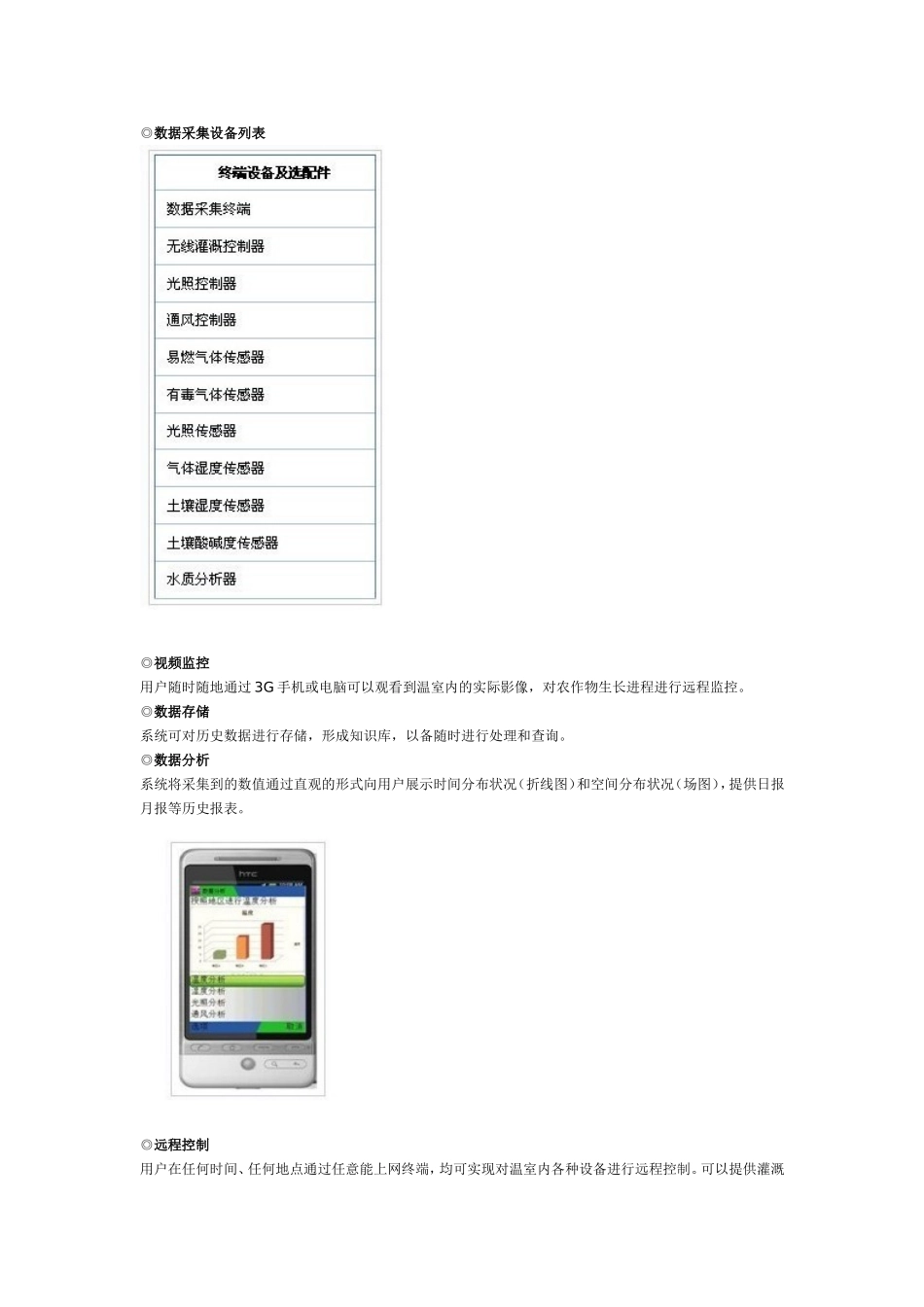

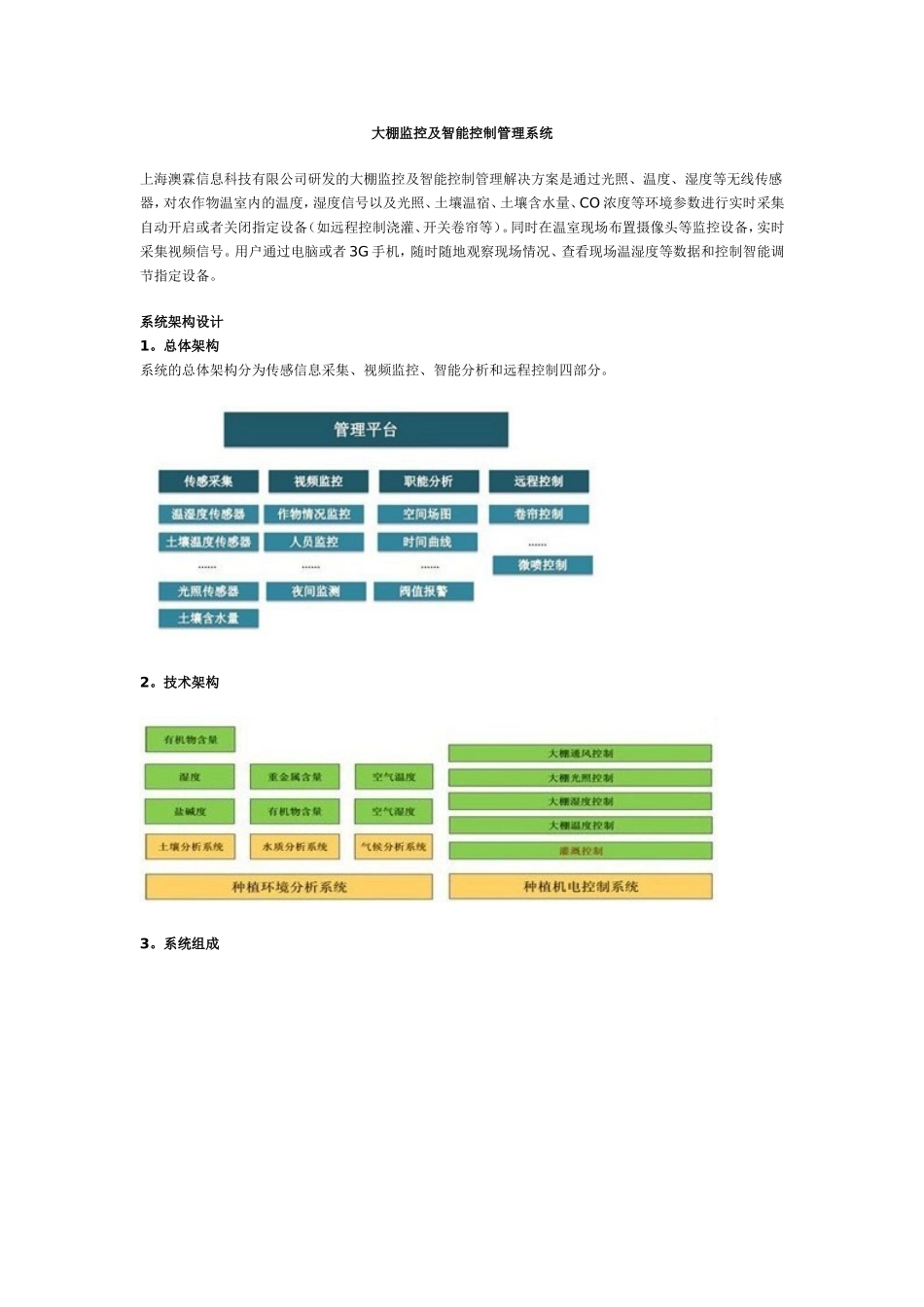

大棚监控及智能控制管理系统上海澳霖信息科技有限公司研发的大棚监控及智能控制管理解决方案是通过光照、温度、湿度等无线传感器,对农作物温室内的温度,湿度信号以及光照、土壤温宿、土壤含水量、CO浓度等环境参数进行实时采集自动开启或者关闭指定设备(如远程控制浇灌、开关卷帘等)。同时在温室现场布置摄像头等监控设备,实时采集视频信号。用户通过电脑或者3G手机,随时随地观察现场情况、查看现场温湿度等数据和控制智能调节指定设备。系统架构设计1。总体架构系统的总体架构分为传感信息采集、视频监控、智能分析和远程控制四部分。2。技术架构3。系统组成◎数据采集系统:主要负责温室内部光照、温度、湿度和土壤含水量以及视频的采集和控制。数据传感器的上传采用ZigBee模式。ZigBee发送模块将传感器的数值传送到ZigBee节点上,然后通过网络传送到控制中心。无线版具有部署灵活,扩展方便等优点。◎视频采集系统:该系统采用高精度网络摄像机,系统的清晰度和稳定性等参数均符合国内相关标准。◎控制系统:该系统主要由控制设备和相应的继电器控制电路组成,通过继电器可以自由控制各种农业生产设备,包括:喷淋、滴灌等喷水系统和卷帘、风机等空气调节系统等。◎数据处理系统:该系统负责将采集的数据进行存储和信息处理,为用户提供分析和决策依据,用户可随时随地通过电脑和手机等终端进行查询。4.网络拓扑系统在网络方面采取了多种制式,远程通讯采用3G、GPRS无线网络,近距离传输采用ZigBee模式,ZigBee的自主网技术保证网络系统的良好运行。5.系统功能介绍◎数据采集温室内温度、湿度、光照度、土壤含水量等数据通过zigbee和3G、GPRS无线网络相结合的方式传递给数据处理系统,如果传感器上报的参数超标,系统出现告警,并可以自动控制相关设备进行智能调节。◎数据采集设备列表◎视频监控用户随时随地通过3G手机或电脑可以观看到温室内的实际影像,对农作物生长进程进行远程监控。◎数据存储系统可对历史数据进行存储,形成知识库,以备随时进行处理和查询。◎数据分析系统将采集到的数值通过直观的形式向用户展示时间分布状况(折线图)和空间分布状况(场图),提供日报月报等历史报表。◎远程控制用户在任何时间、任何地点通过任意能上网终端,均可实现对温室内各种设备进行远程控制。可以提供灌溉卷帘等操作。◎错误报警系统允许用户制定自定义的数据范围,超出范围的错误情况会在系统中进行标注,以达到报警的目的。◎手机监控3G手机可以实现与电脑终端同样的功能,实时查看各种由传感器传来的数据,并能调节温室内喷淋、卷帘、风机等各种设备。◎现场实图实地传感器安装图喷淋、卷帘、风机等各种设备控制柜
