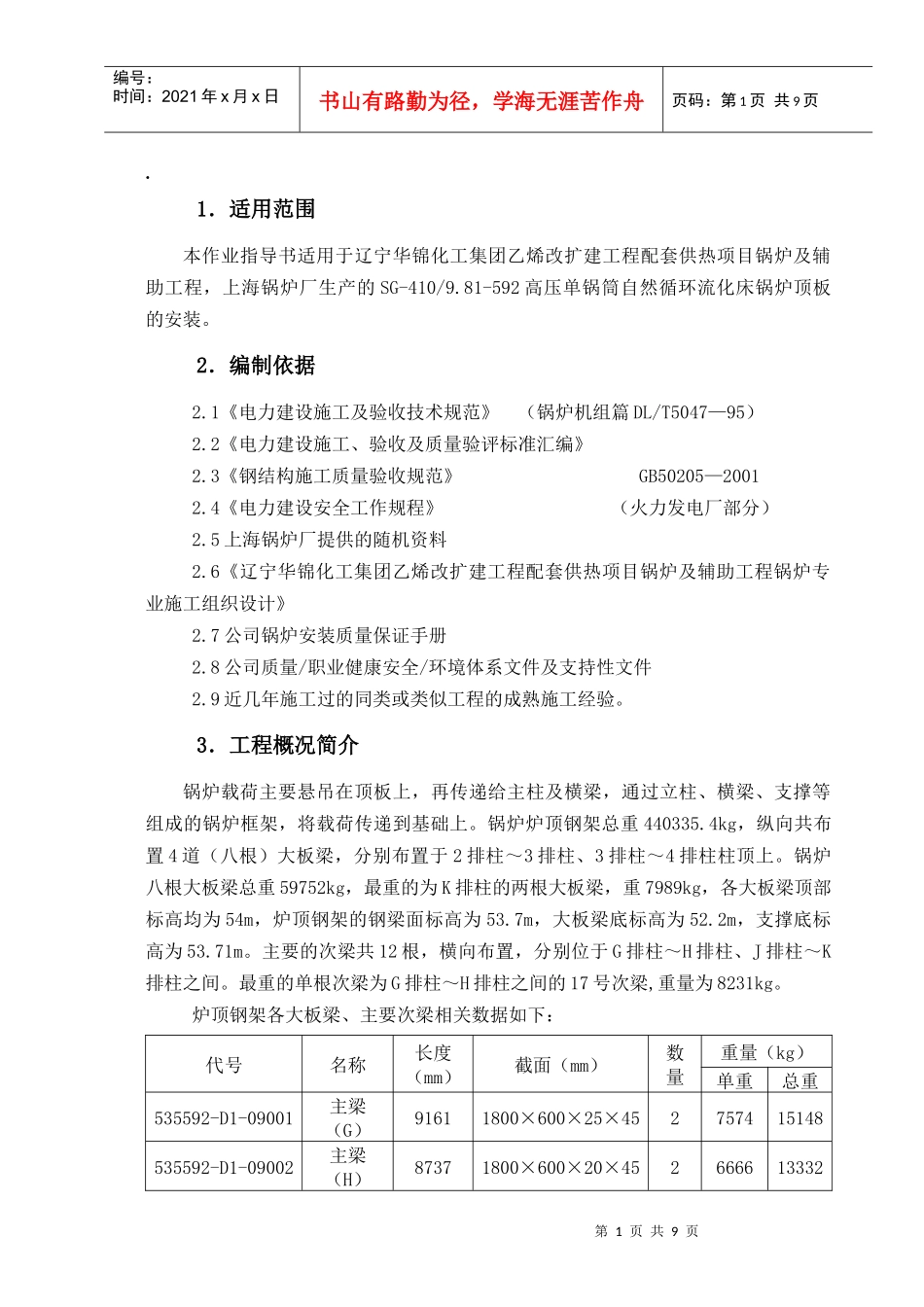

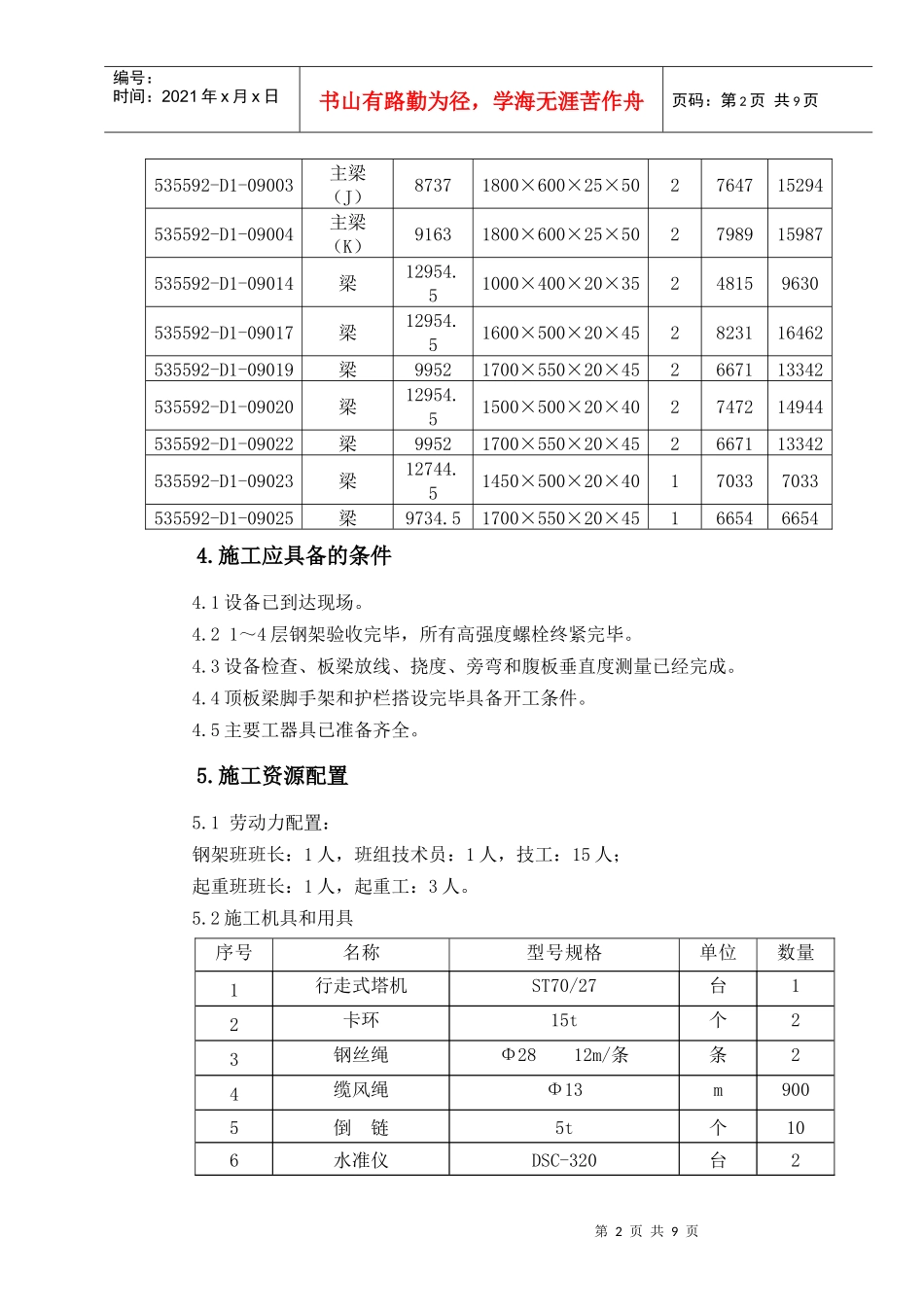

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页.1．适用范围本作业指导书适用于辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程，上海锅炉厂生产的SG-410/9.81-592高压单锅筒自然循环流化床锅炉顶板的安装。2．编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇DL/T5047—95）2.2《电力建设施工、验收及质量验评标准汇编》2.3《钢结构施工质量验收规范》GB50205—20012.4《电力建设安全工作规程》（火力发电厂部分）2.5上海锅炉厂提供的随机资料2.6《辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程锅炉专业施工组织设计》2.7公司锅炉安装质量保证手册2.8公司质量/职业健康安全/环境体系文件及支持性文件2.9近几年施工过的同类或类似工程的成熟施工经验。3．工程概况简介锅炉载荷主要悬吊在顶板上，再传递给主柱及横梁，通过立柱、横梁、支撑等组成的锅炉框架，将载荷传递到基础上。锅炉炉顶钢架总重440335.4kg，纵向共布置4道（八根）大板梁，分别布置于2排柱～3排柱、3排柱～4排柱柱顶上。锅炉八根大板梁总重59752kg，最重的为K排柱的两根大板梁，重7989kg，各大板梁顶部标高均为54m，炉顶钢架的钢梁面标高为53.7m，大板梁底标高为52.2m，支撑底标高为53.71m。主要的次梁共12根，横向布置，分别位于G排柱～H排柱、J排柱～K排柱之间。最重的单根次梁为G排柱～H排柱之间的17号次梁,重量为8231kg。炉顶钢架各大板梁、主要次梁相关数据如下：代号名称长度（mm）截面（mm）数量重量（kg）单重总重535592-D1-09001主梁（G）91611800×600×25×452757415148535592-D1-09002主梁（H）87371800×600×20×452666613332第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页535592-D1-09003主梁（J）87371800×600×25×502764715294535592-D1-09004主梁（K）91631800×600×25×502798915987535592-D1-09014梁12954.51000×400×20×35248159630535592-D1-09017梁12954.51600×500×20×452823116462535592-D1-09019梁99521700×550×20×452667113342535592-D1-09020梁12954.51500×500×20×402747214944535592-D1-09022梁99521700×550×20×452667113342535592-D1-09023梁12744.51450×500×20×40170337033535592-D1-09025梁9734.51700×550×20×451665466544.施工应具备的条件4.1设备已到达现场。4.21～4层钢架验收完毕，所有高强度螺栓终紧完毕。4.3设备检查、板梁放线、挠度、旁弯和腹板垂直度测量已经完成。4.4顶板梁脚手架和护栏搭设完毕具备开工条件。4.5主要工器具已准备齐全。5.施工资源配置5.1劳动力配置：钢架班班长：1人，班组技术员：1人，技工：15人；起重班班长：1人，起重工：3人。5.2施工机具和用具序号名称型号规格单位数量1行走式塔机ST70/27台12卡环15t个23钢丝绳Φ2812m/条条24缆风绳Φ13m9005倒链5t个106水准仪DSC-320台2第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页7盘尺50m个28千斤顶10t台29撬棍根410大锤10P把211宽座角尺250mm把212钢板尺1m把213橡胶水平管m4014磨光机台215磁力线坠个216半圆瓦R=38mm8个垫绳用6.施工作业的程序、流程、工艺6.1安装程序：柱梁整体找正→吊装、就位大板梁→各连接次梁安装→炉顶钢架尺寸复核、找正→钢架高强螺栓终紧→整体钢架复查、找正、验收。6.2大板梁安（吊）装方案6.2.1设备检查到货后检查设备外观，应无裂痕、重皮、严重锈蚀、损伤。厂家焊缝、元件材质检测。测量板梁长度（在板梁上下翼板的两侧测量）、板梁高度（在板梁两端立筋处上下翼板的两侧测量）、板梁宽度（上、下盖板每隔2m用钢板尺检测）、板梁腹板中心位置偏差（检测两端面位置，拉线，用钢板尺检测）、板梁盖板倾斜度（用钢尺、直尺检测两端面）、板梁旁弯度（使梁立放，在腹板之一侧拉线，用钢板尺检查）、板梁垂直挠度、板梁扭转值，如有与图纸不相符和超出标准处，应及时上报质检部门、业主工程师以便返厂或提出处理意见。6.3.2设备划线划出大板梁翼板面上的中心线，在立柱上划出立柱中...
