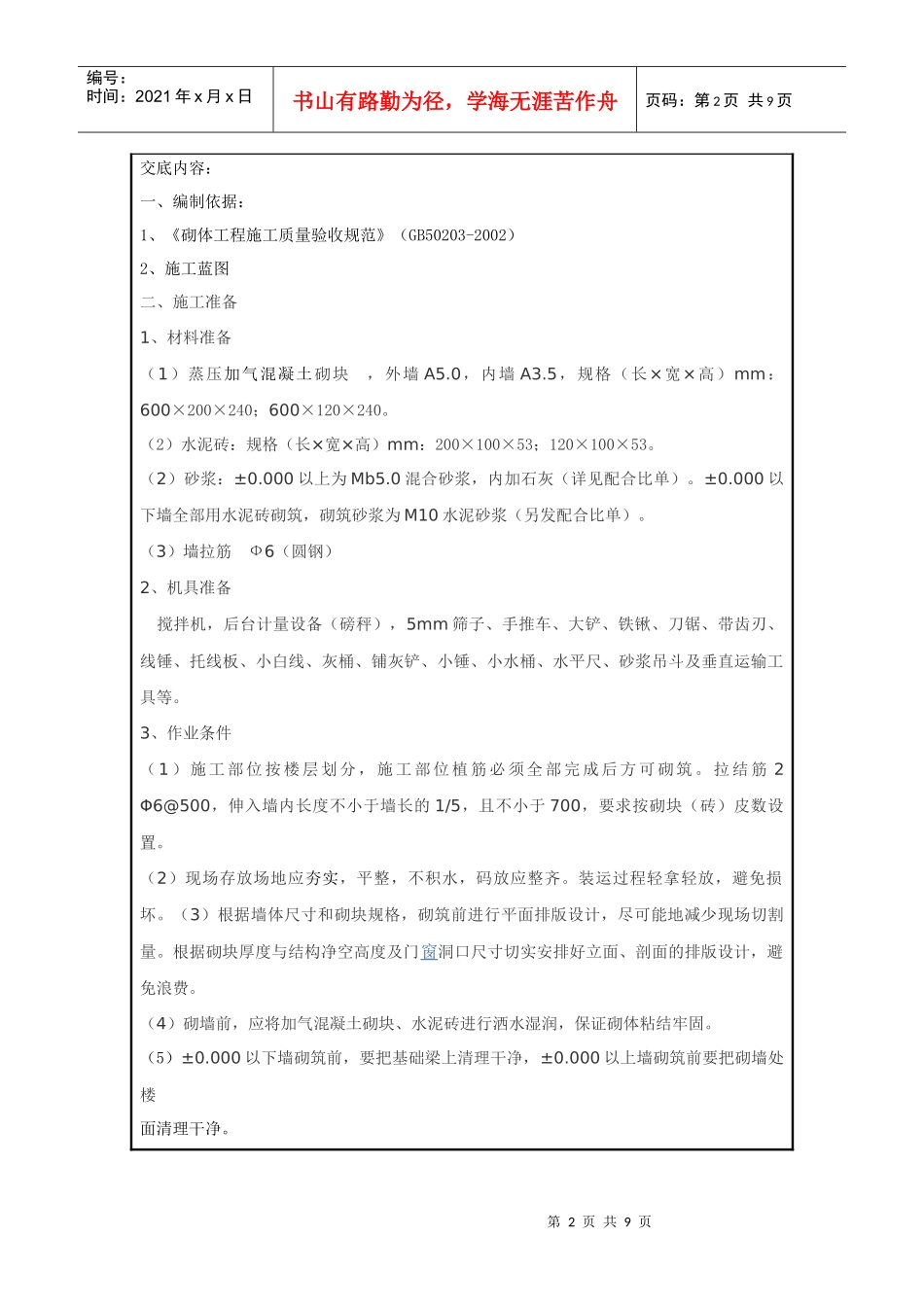

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页技术交底记录编号：单位工程名称滁州碧桂园A区一期G115、G116住宅交底人被交底人分顶工程名称砌筑工程施工队（组）交底时间第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页交底内容：一、编制依据：1、《砌体工程施工质量验收规范》（GB50203-2002）2、施工蓝图二、施工准备1、材料准备（1）蒸压加气混凝土砌块，外墙A5.0，内墙A3.5，规格（长×宽×高）mm：600×200×240；600×120×240。（2）水泥砖：规格（长×宽×高）mm：200×100×53；120×100×53。（2）砂浆：±0.000以上为Mb5.0混合砂浆，内加石灰（详见配合比单）。±0.000以下墙全部用水泥砖砌筑，砌筑砂浆为M10水泥砂浆（另发配合比单）。（3）墙拉筋Ф6（圆钢）2、机具准备搅拌机，后台计量设备（磅秤），5mm筛子、手推车、大铲、铁锹、刀锯、带齿刃、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。3、作业条件（1）施工部位按楼层划分，施工部位植筋必须全部完成后方可砌筑。拉结筋2Φ6@500，伸入墙内长度不小于墙长的1/5，且不小于700，要求按砌块（砖）皮数设置。（2）现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。（3）根据墙体尺寸和砌块规格，砌筑前进行平面排版设计，尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排版设计，避免浪费。（4）砌墙前，应将加气混凝土砌块、水泥砖进行洒水湿润，保证砌体粘结牢固。（5）±0.000以下墙砌筑前，要把基础梁上清理干净，±0.000以上墙砌筑前要把砌墙处楼面清理干净。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页技术交底记录编号：单位工程名称滁州碧桂园A区一期G115、G116住宅交底人被交底人分顶工程名称砌筑工程施工队（组）交底时间第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页交底内容：（6）搅拌机边悬挂配合比标示牌。三、施工工艺：基层处理、植筋→墙体放线、砌块浇水→绑扎构造柱钢筋→砌墙→支构造柱（圈梁）模板、浇筑砼→砌梁下口梳砖→收尾→验收1、墙体放线：根据设计图纸要求进行弹线，在相应的部位弹好墙身门洞口尺寸线，在结构墙柱上弹好加气混凝土墙的立面边线。2、砌筑前在加气混凝土块墙根部先砌好三皮水泥砖（200mm）。3、在室内地坪以下约60mm处做20厚1:2水泥砂浆内加5%防水剂的墙身防潮层（在此标高为钢筋砼构造或下位砌石构造时可不做）。当室内地坪变化处防潮层应重叠设置，并在高低差埋土一侧墙身做20厚1:2水泥砂浆内加5%防水剂的墙身防潮层，覆土处还应刷1.5厚聚氨酯防水涂料。4、砌筑时，灰缝应横平竖直，竖向灰缝要饱满。垂直灰缝的宽度不得小于20mm，水平灰缝的厚度不得大于15mm，水平砂浆饱满度不低于90%，竖向砂浆饱满度不低于80%。5、砌体的上下皮砌块（砖）应错缝搭砌，搭砌长度不能小于砌块（砖）长度的1/3。6、墙转角及纵横墙交接处，应同时砌筑，当不能同时施工时，应留成斜槎,斜槎水平投影长度不小于高度的2/3。留直槎时须加配钢筋。7、砌墙前先检查设置构造柱的位置，如果结构没有预留插筋的要先植筋：（1）除了按结构施工图上已经预留构造柱外，另墙长大于5m或墙长超过层高2倍设置构造柱，构造柱截面180×墙厚，主筋4ф12（二级钢），箍筋Ф6@200。（2）墙与构造柱连接处砌成马牙槎，沿柱设置2ф6@500拉结筋，伸入墙内长度1000mm。8、（1）当填充墙高度大于4m时，需设置钢筋砼水平圈梁一道，圈梁一般位于墙的半高处，宜与门窗过梁结合设置，梁宽同墙厚，梁高180mm，上下各放2ф12（二级钢）纵向钢筋，箍筋Ф6@200，纵筋两端锚入砼柱（墙）内35d。技术交底记录编号：单位工程名称滁州碧桂园A区一期G115、G116住宅交底人被交底人分顶工程名称砌筑工程施工队（组）交底时间第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页...
