RTZG 直流高压发生器技术规范书VIP免费

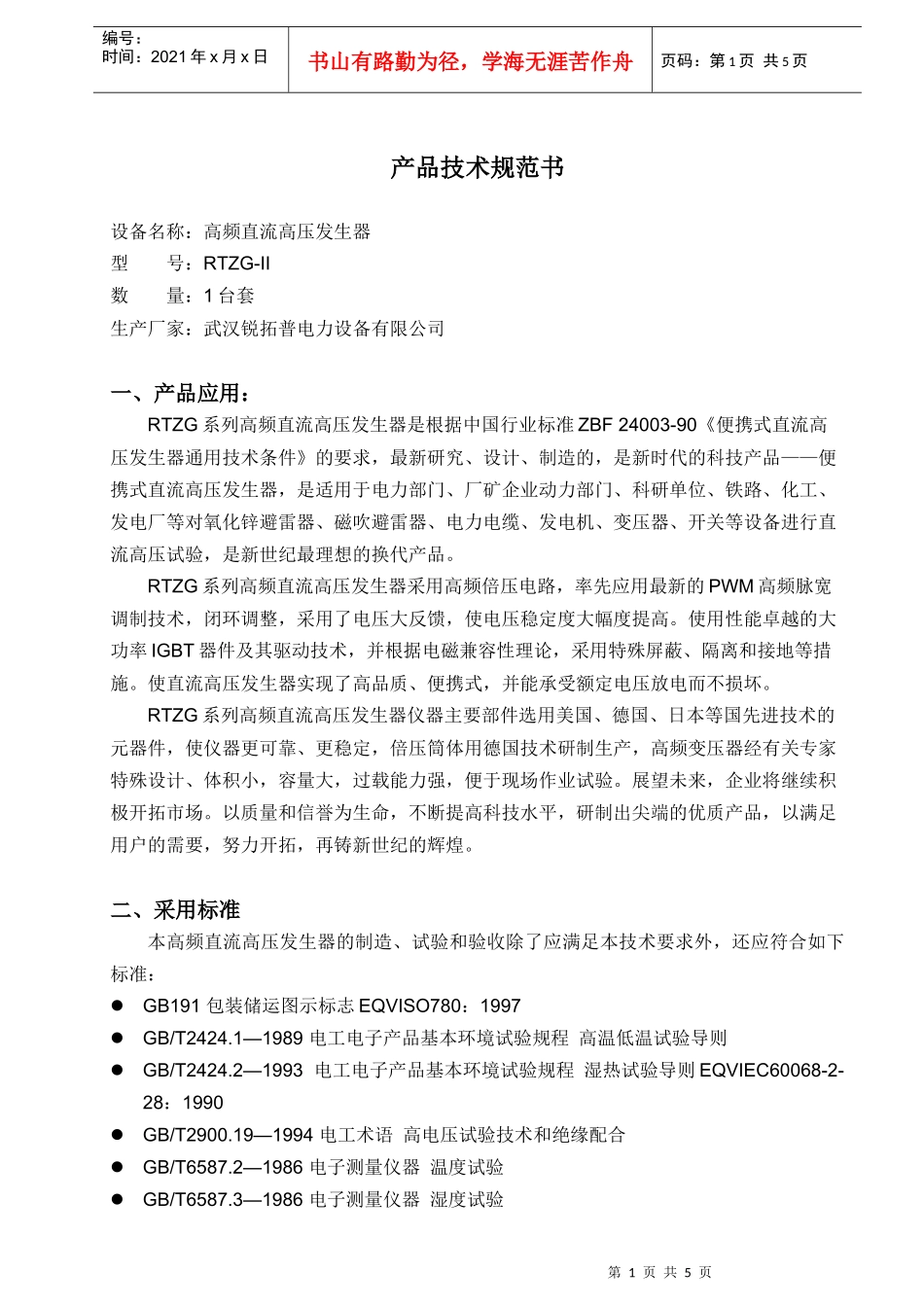

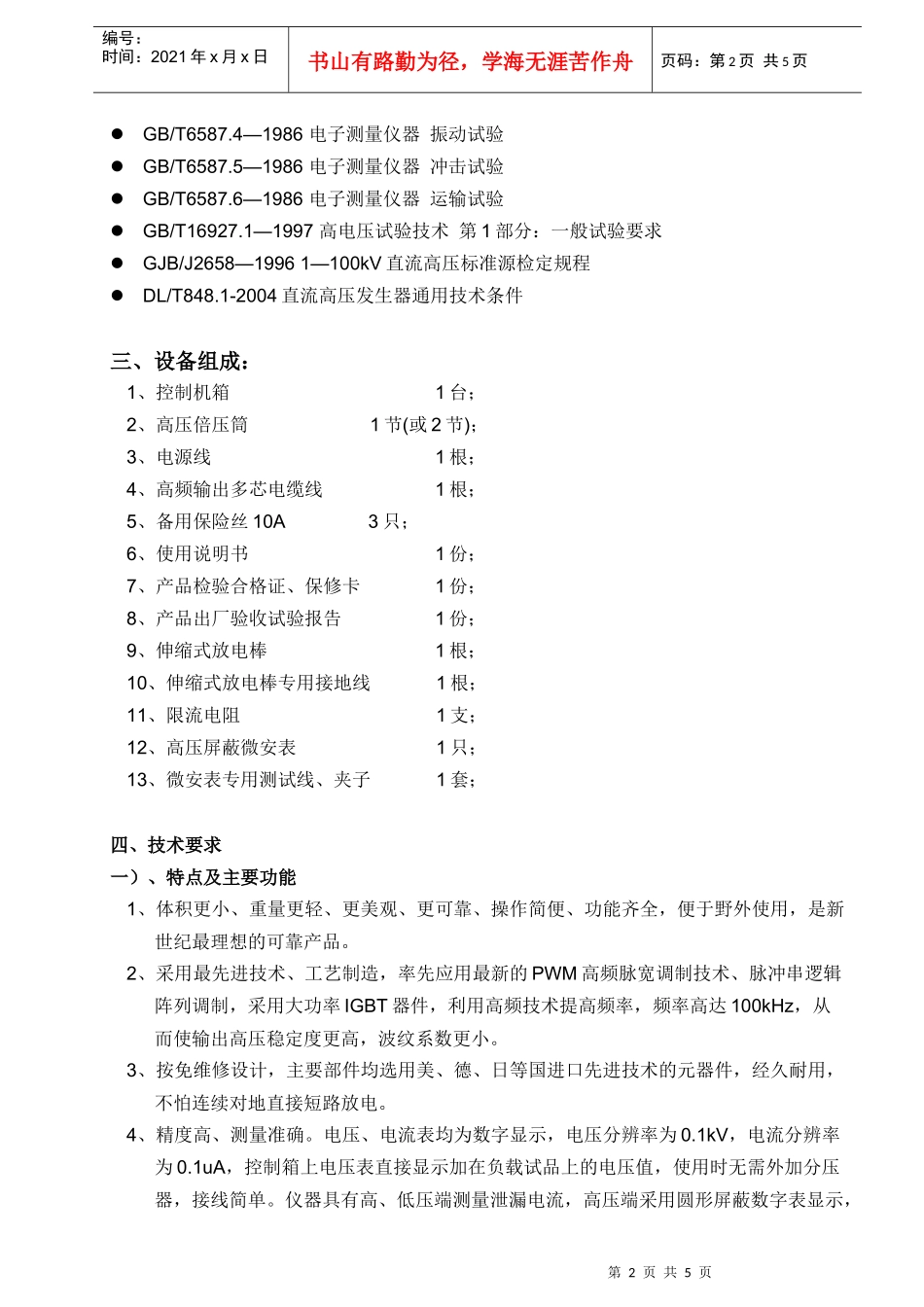

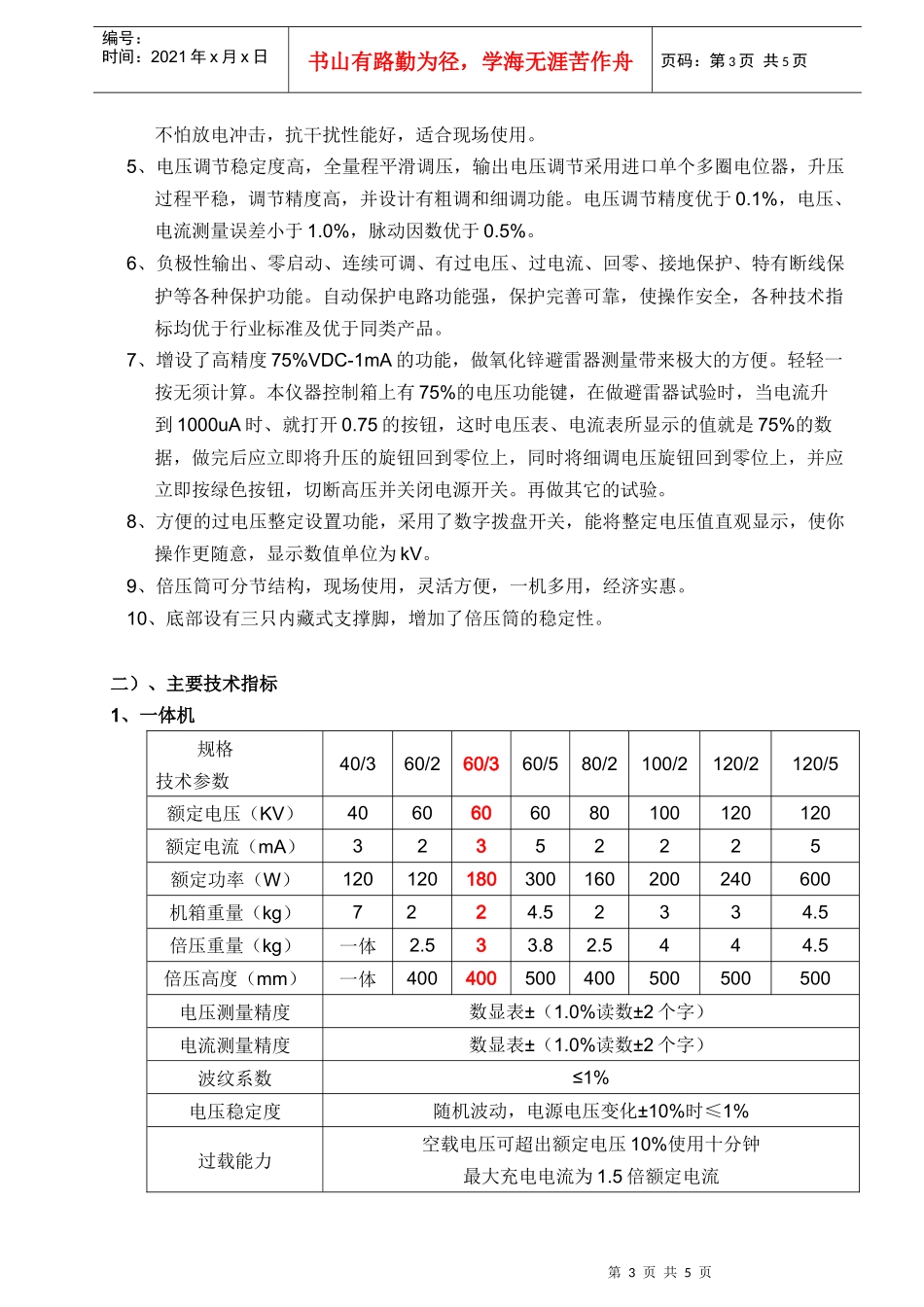

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页产品技术规范书设备名称：高频直流高压发生器型号：RTZG-II数量：1台套生产厂家：武汉锐拓普电力设备有限公司一、产品应用：RTZG系列高频直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。RTZG系列高频直流高压发生器采用高频倍压电路，率先应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。RTZG系列高频直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。展望未来，企业将继续积极开拓市场。以质量和信誉为生命，不断提高科技水平，研制出尖端的优质产品，以满足用户的需要，努力开拓，再铸新世纪的辉煌。二、采用标准本高频直流高压发生器的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：GB191包装储运图示标志EQVISO780：1997GB/T2424.1—1989电工电子产品基本环境试验规程高温低温试验导则GB/T2424.2—1993电工电子产品基本环境试验规程湿热试验导则EQVIEC60068-2-28：1990GB/T2900.19—1994电工术语高电压试验技术和绝缘配合GB/T6587.2—1986电子测量仪器温度试验GB/T6587.3—1986电子测量仪器湿度试验第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页GB/T6587.4—1986电子测量仪器振动试验GB/T6587.5—1986电子测量仪器冲击试验GB/T6587.6—1986电子测量仪器运输试验GB/T16927.1—1997高电压试验技术第1部分：一般试验要求GJB/J2658—19961—100kV直流高压标准源检定规程DL/T848.1-2004直流高压发生器通用技术条件三、设备组成：1、控制机箱1台；2、高压倍压筒1节(或2节)；3、电源线1根；4、高频输出多芯电缆线1根；5、备用保险丝10A3只；6、使用说明书1份；7、产品检验合格证、保修卡1份；8、产品出厂验收试验报告1份；9、伸缩式放电棒1根；10、伸缩式放电棒专用接地线1根；11、限流电阻1支；12、高压屏蔽微安表1只；13、微安表专用测试线、夹子1套；四、技术要求一）、特点及主要功能1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页不怕放电冲击，抗干扰性能好，适合现场使用。5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠...
