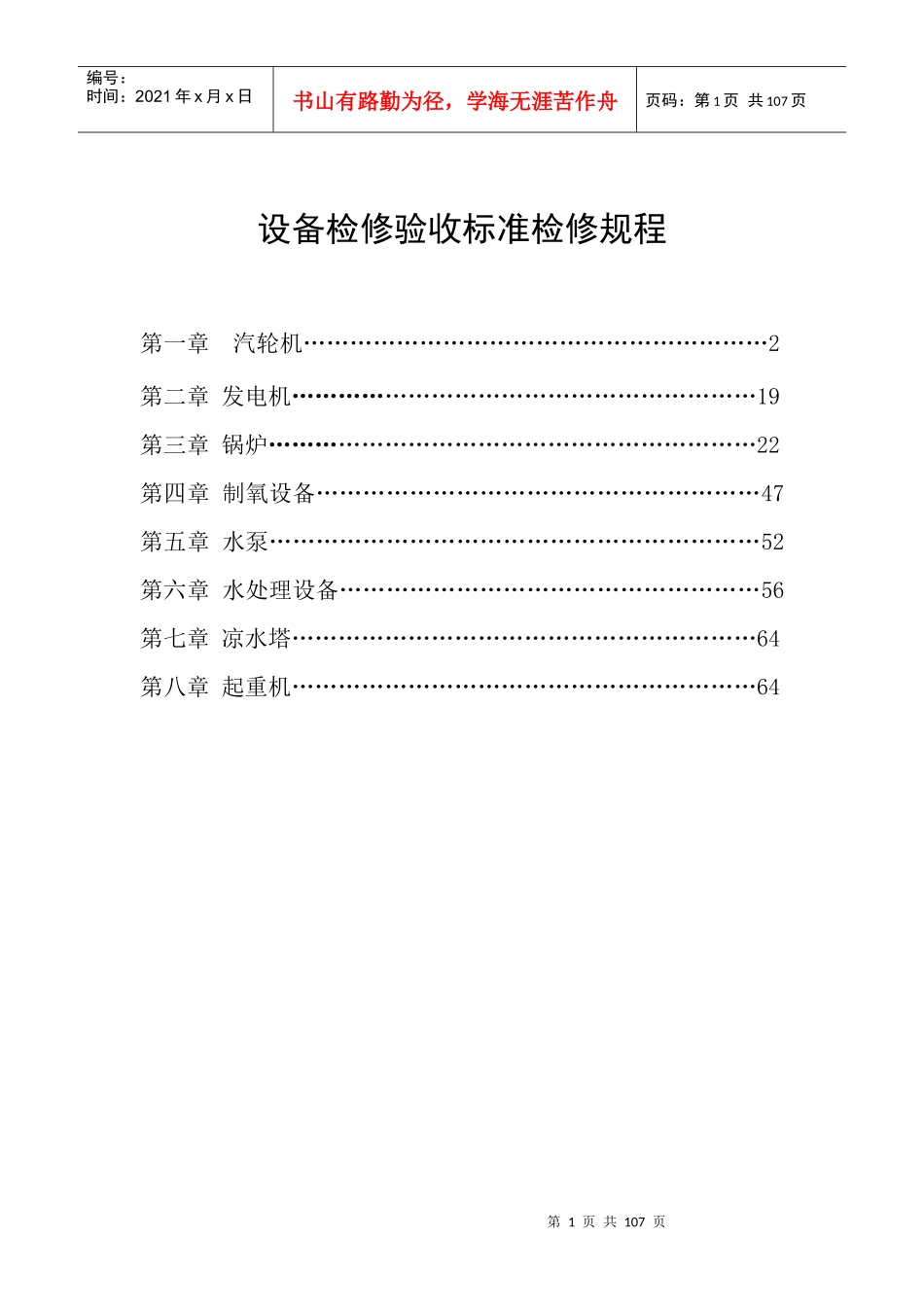

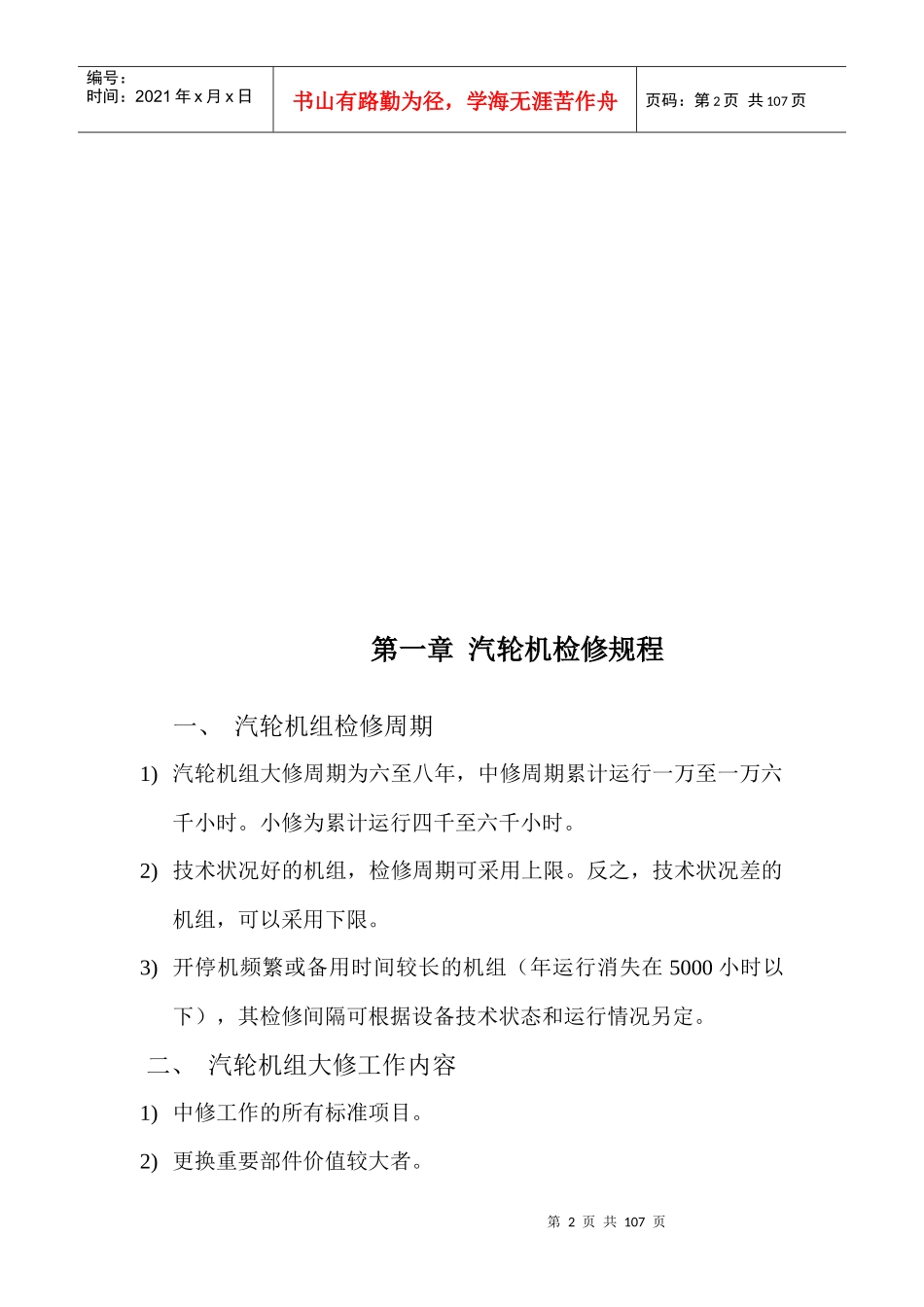

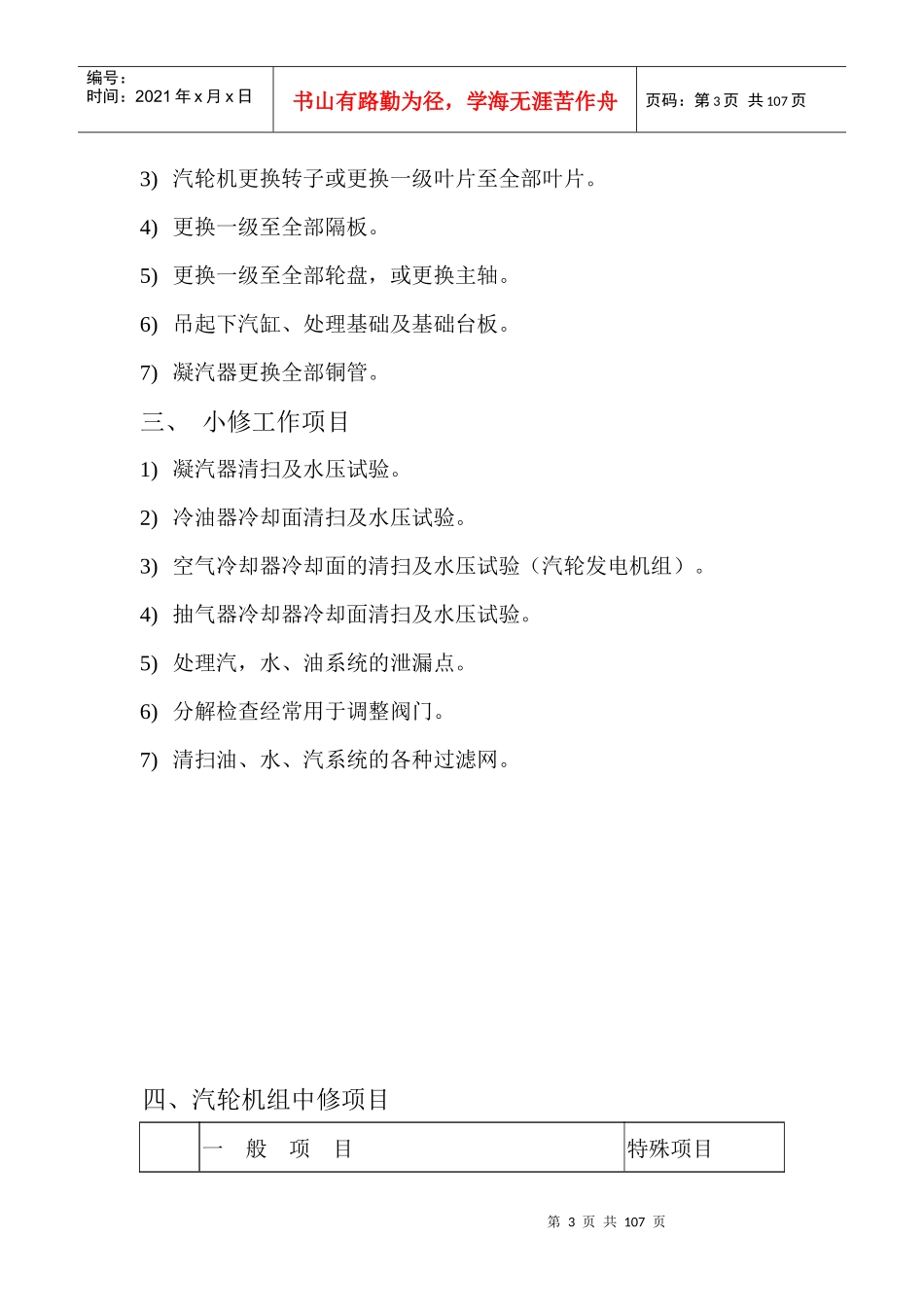

第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共107页设备检修验收标准检修规程第一章汽轮机……………………………………………………2第二章发电机……………………………………………………19第三章锅炉………………………………………………………22第四章制氧设备…………………………………………………47第五章水泵………………………………………………………52第六章水处理设备………………………………………………56第七章凉水塔……………………………………………………64第八章起重机……………………………………………………64第2页共107页第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共107页第一章汽轮机检修规程一、汽轮机组检修周期1)汽轮机组大修周期为六至八年，中修周期累计运行一万至一万六千小时。小修为累计运行四千至六千小时。2)技术状况好的机组，检修周期可采用上限。反之，技术状况差的机组，可以采用下限。3)开停机频繁或备用时间较长的机组（年运行消失在5000小时以下），其检修间隔可根据设备技术状态和运行情况另定。二、汽轮机组大修工作内容1)中修工作的所有标准项目。2)更换重要部件价值较大者。第3页共107页第2页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共107页3)汽轮机更换转子或更换一级叶片至全部叶片。4)更换一级至全部隔板。5)更换一级至全部轮盘，或更换主轴。6)吊起下汽缸、处理基础及基础台板。7)凝汽器更换全部铜管。三、小修工作项目1)凝汽器清扫及水压试验。2)冷油器冷却面清扫及水压试验。3)空气冷却器冷却面的清扫及水压试验（汽轮发电机组）。4)抽气器冷却器冷却面清扫及水压试验。5)处理汽，水、油系统的泄漏点。6)分解检查经常用于调整阀门。7)清扫油、水、汽系统的各种过滤网。四、汽轮机组中修项目一般项目特殊项目第4页共107页第3页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共107页常修项目不常修项目一、汽缸及隔板或导叶持环1．检查汽缸隔板或导叶持环及喷咀有无裂纹冲蚀、损伤及结合面漏汽痕迹，必要时进行处理。清扫检查气缸螺栓。疏水孔、压力表孔、温度计套筒等。2．清扫检查隔板套或导叶持环导叶片、隔板(包括回转板)静叶片有无纹、冲蚀、损伤，变形等缺陷，必要时进行理。3．检查部分滑销4．修补汽汽缸保温层。1．测量上下缸结合面间隙及横向纵向水平。2．测量、调整隔板套及隔扳导叶持环的洼窝中心。调整汽缸水平。3．测量隔板或持环弯曲。4．检查汽室连接螺栓必要时进行换。5．更换两个以上汽缸螺栓。1．测量台板松动及二次灌浆。2．解体下汽缸吊起前轴承座，检查滑销系统及调整汽缸水平。3．补焊汽缸外部裂纹。4．修刮汽缸结合面。5．更换汽缸大部分保温层。6．机组全面喷漆。二、汽封1．清洗检查高低压端部轴封、隔板或持环轴封、阻汽片，测量其间隙必要时汽封梳齿，汽封块、弹簧等进行修1．汽封间隙大量调整。1．更换汽封－般在20％以上。2．更换轴封外壳。第5页共107页第4页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共107页理，调整及少量更换。三、转子、轮盘、叶片1．检查主轴、叶轮、平衡盘、轴封套、轴颈，推力盘、对轮裂纹等情况，测量通流间隙、轴颈扬度及找正转子的对轮中心。2．清扫检查叶片、拉筋复环、铆钉、硬质合金片等有无结垢、腐蚀、松动、断裂脱焊及损伤等缺陷，必要时进行处理。3．较长叶片(一般100～150毫米高度以上)做频率试验。4．测量推力盘瓢偏度。1．检查轴颈椭圆度及转子弯曲。测量叶轮、对轮瓢偏度。2．转子做动平衡。1．直轴。2．叶片调频。3．重装叶片及取叶片样品测绘。4．拆装或更换平衡盘。更换推力盘，更换轴封套、对轮铰孔及修研平面。5．修理、研磨推力盘及轴颈。6．叶片探伤。四、轴承1．检查主轴承、推力轴承有无乌金脱落及磨损现象，检查油档有无磨损，测量轴承间隙紧1．更换油档片。2．大量修研轴瓦球面及垫铁接触1．修刮轴承座及台板或进行灌浆加固基础。第6页共107页第5页共107页编...
