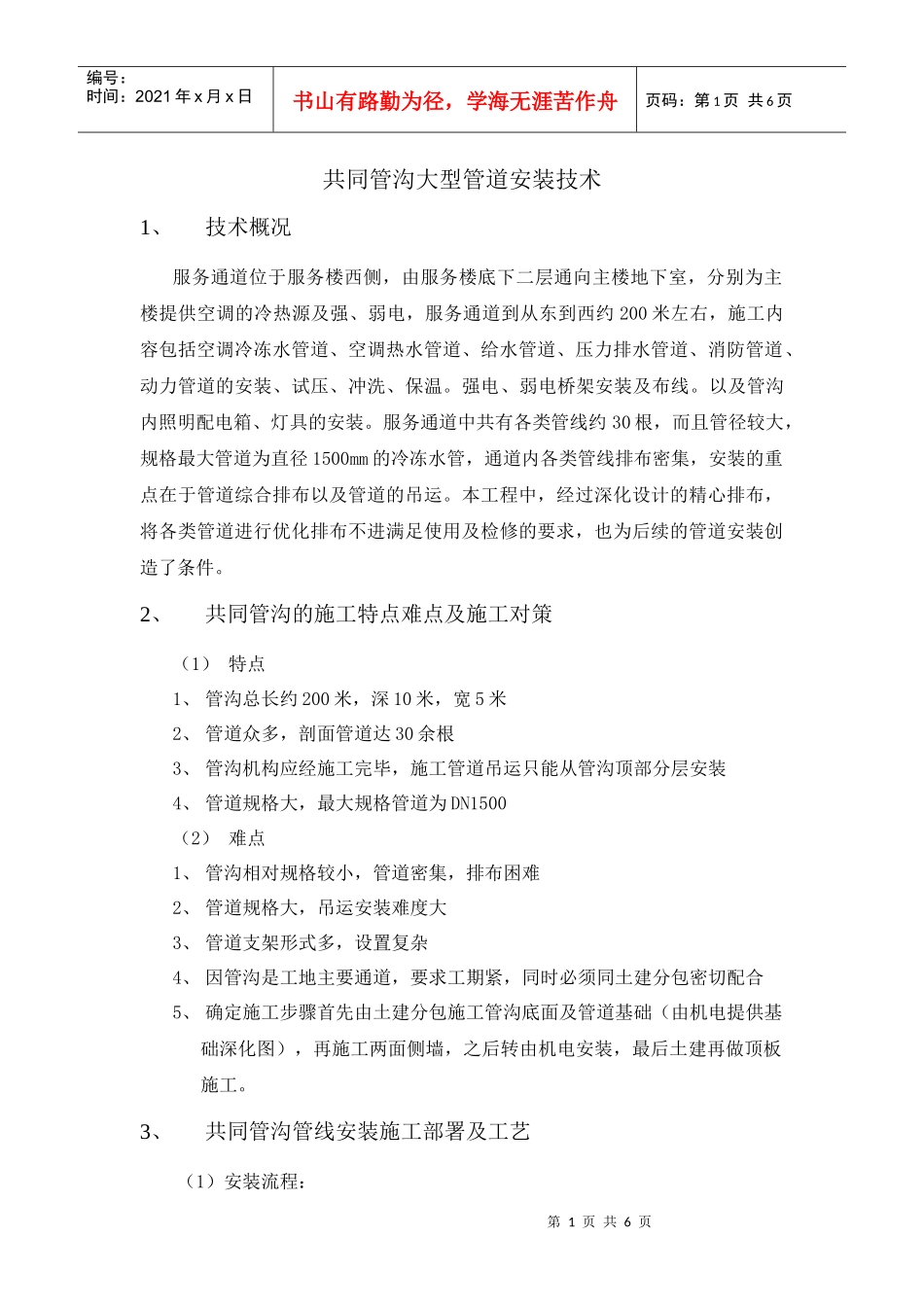

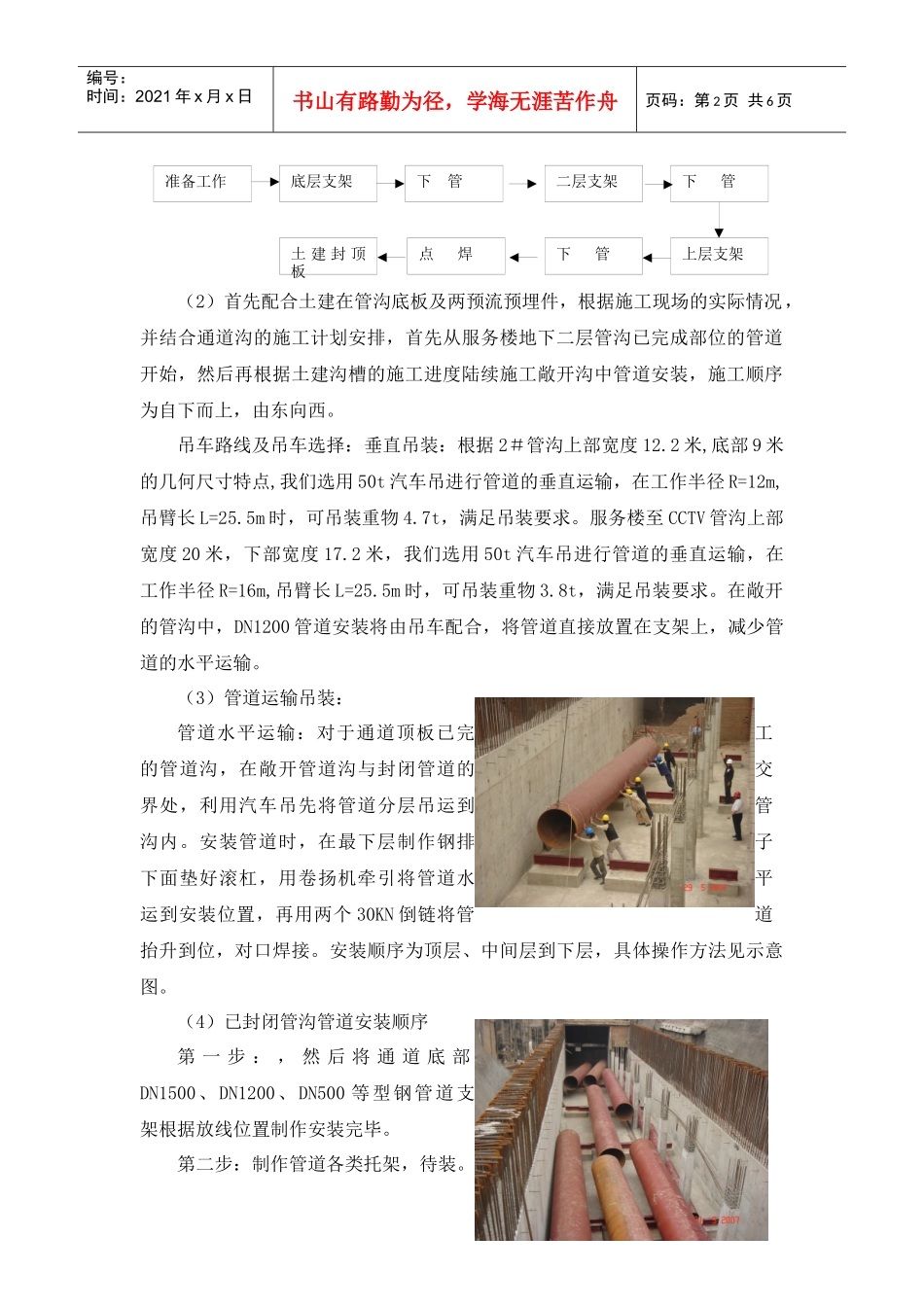

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页共同管沟大型管道安装技术1、技术概况服务通道位于服务楼西侧，由服务楼底下二层通向主楼地下室，分别为主楼提供空调的冷热源及强、弱电，服务通道到从东到西约200米左右，施工内容包括空调冷冻水管道、空调热水管道、给水管道、压力排水管道、消防管道、动力管道的安装、试压、冲洗、保温。强电、弱电桥架安装及布线。以及管沟内照明配电箱、灯具的安装。服务通道中共有各类管线约30根，而且管径较大，规格最大管道为直径1500mm的冷冻水管，通道内各类管线排布密集，安装的重点在于管道综合排布以及管道的吊运。本工程中，经过深化设计的精心排布，将各类管道进行优化排布不进满足使用及检修的要求，也为后续的管道安装创造了条件。2、共同管沟的施工特点难点及施工对策（1）特点1、管沟总长约200米，深10米，宽5米2、管道众多，剖面管道达30余根3、管沟机构应经施工完毕，施工管道吊运只能从管沟顶部分层安装4、管道规格大，最大规格管道为DN1500（2）难点1、管沟相对规格较小，管道密集，排布困难2、管道规格大，吊运安装难度大3、管道支架形式多，设置复杂4、因管沟是工地主要通道，要求工期紧，同时必须同土建分包密切配合5、确定施工步骤首先由土建分包施工管沟底面及管道基础（由机电提供基础深化图），再施工两面侧墙，之后转由机电安装，最后土建再做顶板施工。3、共同管沟管线安装施工部署及工艺（1）安装流程：第2页共6页第1页共6页准备工作底层支架下管二层支架下管上层支架下管点焊土建封顶板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页（2）首先配合土建在管沟底板及两预流预埋件，根据施工现场的实际情况，并结合通道沟的施工计划安排，首先从服务楼地下二层管沟已完成部位的管道开始，然后再根据土建沟槽的施工进度陆续施工敞开沟中管道安装，施工顺序为自下而上，由东向西。吊车路线及吊车选择：垂直吊装：根据2＃管沟上部宽度12.2米,底部9米的几何尺寸特点,我们选用50t汽车吊进行管道的垂直运输，在工作半径R=12m,吊臂长L=25.5m时，可吊装重物4.7t，满足吊装要求。服务楼至CCTV管沟上部宽度20米，下部宽度17.2米，我们选用50t汽车吊进行管道的垂直运输，在工作半径R=16m,吊臂长L=25.5m时，可吊装重物3.8t，满足吊装要求。在敞开的管沟中，DN1200管道安装将由吊车配合，将管道直接放置在支架上，减少管道的水平运输。（3）管道运输吊装：管道水平运输：对于通道顶板已完工的管道沟，在敞开管道沟与封闭管道的交界处，利用汽车吊先将管道分层吊运到管沟内。安装管道时，在最下层制作钢排子下面垫好滚杠，用卷扬机牵引将管道水平运到安装位置，再用两个30KN倒链将管道抬升到位，对口焊接。安装顺序为顶层、中间层到下层，具体操作方法见示意图。（4）已封闭管沟管道安装顺序第一步：，然后将通道底部DN1500、DN1200、DN500等型钢管道支架根据放线位置制作安装完毕。第二步：制作管道各类托架，待装。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第三步：安装上层管道。第四步：安装下层管道（6）管道焊接劳动力计算管道的组对焊接：焊工需要数量计算书：正常劳动生产率为每人4米/天，总工日=工作量÷劳动生产率=493÷4=123.25（工日），预计焊接工期为35天，需要焊工人数为123.25÷35≈4人，通过计算得出需要焊接管道的焊工4名，在35天内完成服务通道内的管道焊接工作。以上只是理想状态下的计算，考虑诸多因素，将准备焊工10人，以满足工期要求。焊接施工管道焊缝组对时，管口组对采用专用的组对工具，以确保管子的平直度和对口平齐度。为了保证焊接过程对管道造成应力变形，DN≤500管道焊接前必须沿环形焊缝对焊口进行必要的点焊加固，然后再分别从两侧自下而上进行焊接。DN＞500采用两名焊工分别从管道两侧同时施焊。焊接顺序参见下图管道焊接顺序示意图管道焊接采用手工电弧焊，施焊过程中应保证起弧和收弧质量，防止弧坑火口裂纹，多层焊做到层间接头错开。每条焊缝尽可能做到一次焊完，因故...
