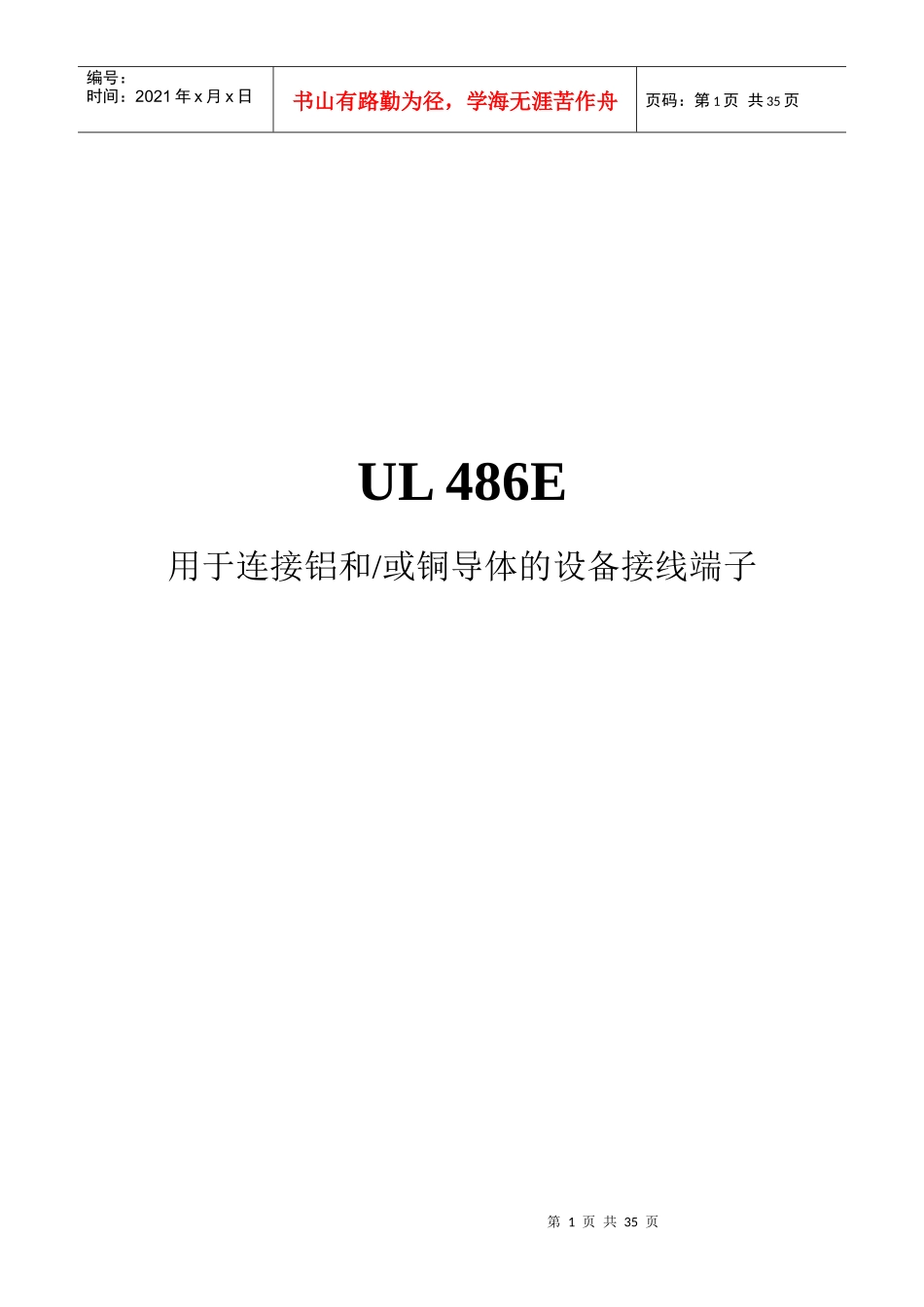

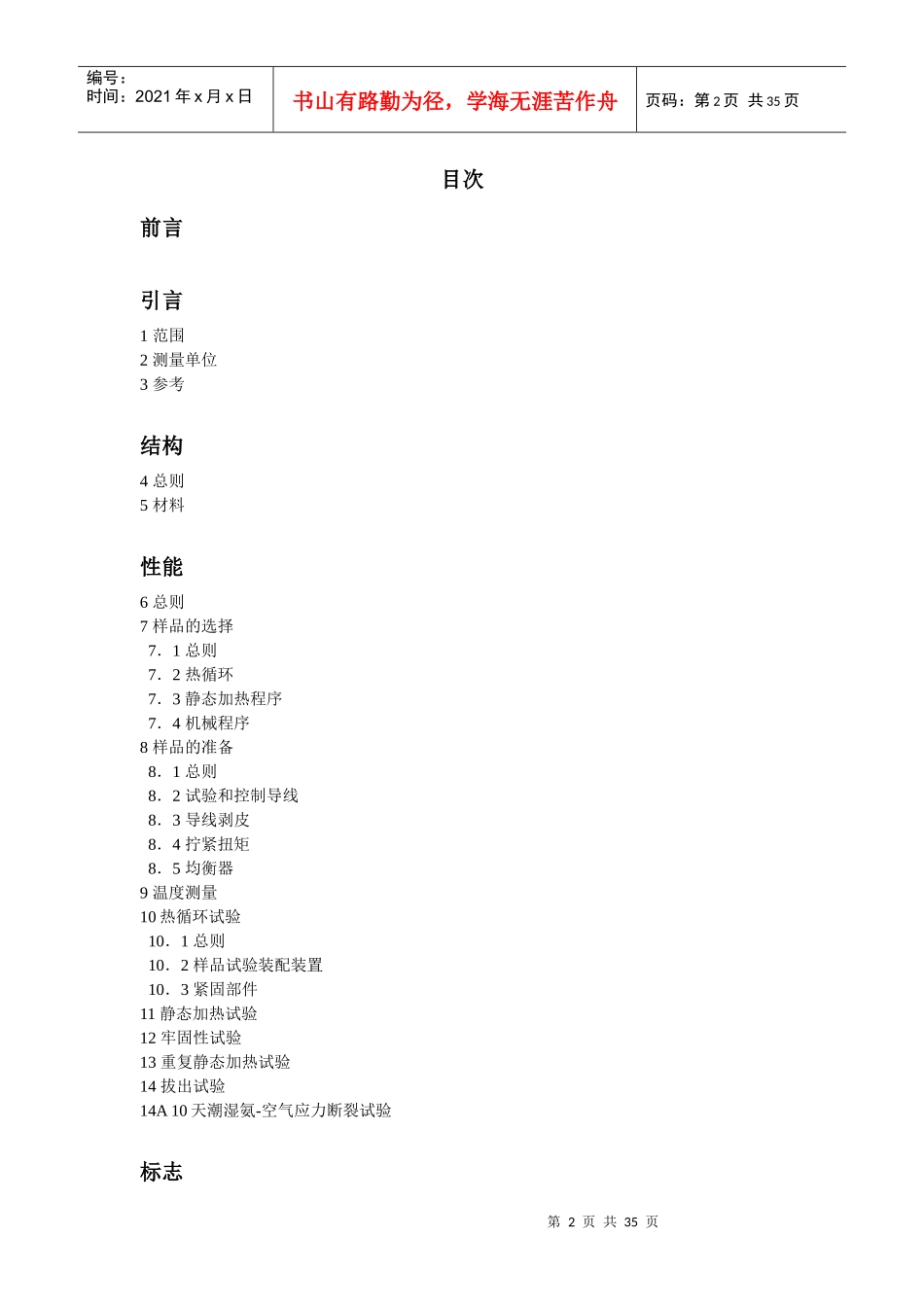

第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共35页UL486E用于连接铝和/或铜导体的设备接线端子第2页共35页第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页目次前言引言1范围2测量单位3参考结构4总则5材料性能6总则7样品的选择7.1总则7.2热循环7.3静态加热程序7.4机械程序8样品的准备8.1总则8.2试验和控制导线8.3导线剥皮8.4拧紧扭矩8.5均衡器9温度测量10热循环试验10.1总则10.2样品试验装配装置10.3紧固部件11静态加热试验12牢固性试验13重复静态加热试验14拔出试验14A10天潮湿氨-空气应力断裂试验标志第3页共35页第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共35页15详细内容第4页共35页第3页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共35页引言1范围1.1这些要求适用于预期与(带有符合“国家电气法规NFPA70”的铜、铝或覆铜铝线的)器具或设备一起使用的压力型设备接线端子。端子的结构要保证它们与任何导线一起使用都是可接受的。1.2这些要求适用于现场连接的设备接线端子,它们是设备整体的一部分,或预期用在某一特定设备中。1.3这些要求覆盖了标定电流的设备接线端子、标定功率的端子和标定导线范围的端子,这些端子预期用在器具和设备中并符合这些器具和设备的要求。1.4这些要求覆盖了预期与AWG12(3.3)或以上的铝或覆铜铝导线以及AWG30(0.05mm2)或以上的铜导线一起使用的端子型导线连接器。电流额定值基于按照连接器的额定值标定为75C或90C的绝缘导体的载流量,且不超过接线端子的最大电流额定值(如果提供的话)。对于预期与标准导线一起使用的设备接线端子,则预期采用下述导线股结构:铝线——B类同心、压缩、及单向捻实的铜线——B类同心和压缩,C类同心覆铜铝线——B类同心也可以按标识所示包括其它类别及绞股结构。(1995年8月29日对1.4进行了修订)1.4A这些要求还覆盖了为AWG2(33.6mm2)及以上的压实绞股铜导线附加标定的连接器。这些连接器是按照15.9A标记的。参见4.1及8.2.6(b)(3)例外。(2000年5月23日对1.4A进行了修订)1.4B这些要求还覆盖了1.3规定的预期与米制导线一起使用的其横截面积在标定的AWG/kcmil导线范围内的所有类型的连接器。例如,标定为AWG6–250kcmil的连接器可以附加标定为16-120mm2。见7.1.13、7.1.9.2、15.20和15.21。(2000年5月23日增加了1.4B)1.5这些要求没有覆盖绝缘连接器、紧固螺钉端子、额定电流低于30A预期用于安装输出端子盒或提供释放应变措施的装置上的嵌入式端子连接器,或具有整体式电缆夹具的装置上的嵌入式端子连接器。(1997年2月10日对1.5进行了修订)1.6如果某一产品含有的特征、特性、组件、材料或系统是新型的或与本标准要求所覆盖的那些产品不同且涉及着火、触电或对人体造成损害的危险,则应使用保持本标准意图所预期的安全水平的适当的附加组件和最终产品要求来评价该产品。如果某一产品含有的特征、特性、组件、材料或系统与本标准的特定要求或规定有冲突,则该产品不符合本标准。应建议修订要求,使之被采纳并与本标准的起草、修订和实施所采用的方法保持一致。(2000年5月23日对1.6进行了修订)2测量单位2.1不带括号的数值是要求的数值。而括号内的数值是解释或近似的信息。(2000年5月23日对2.1进行了修订)第5页共35页第4页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共35页3引用文件3.1本标准要求中出现的任何不注日期的引用法规或标准,应被理解为引用了该法规或标准的最新版本。结构4总则4.1预期与绞股导线一起使用的设备接线端子,其结构应保证导线的所有绞股应包含在端子内。利用符合这些要求的压紧绞股铝或铜导线进行试验的端子,还应接受相同尺寸和类型的B类同心绞股导线的所有绞股。(1997年2月10日对4.1进行了修订)4.2端子的夹紧移动应使端子适应与不同尺寸的导线一起使用,而不用永久地拆除或增加零件,如果这样的用途是预期的。夹紧装置的例子如:a)直接的承载螺钉,b)带一(或多)...
