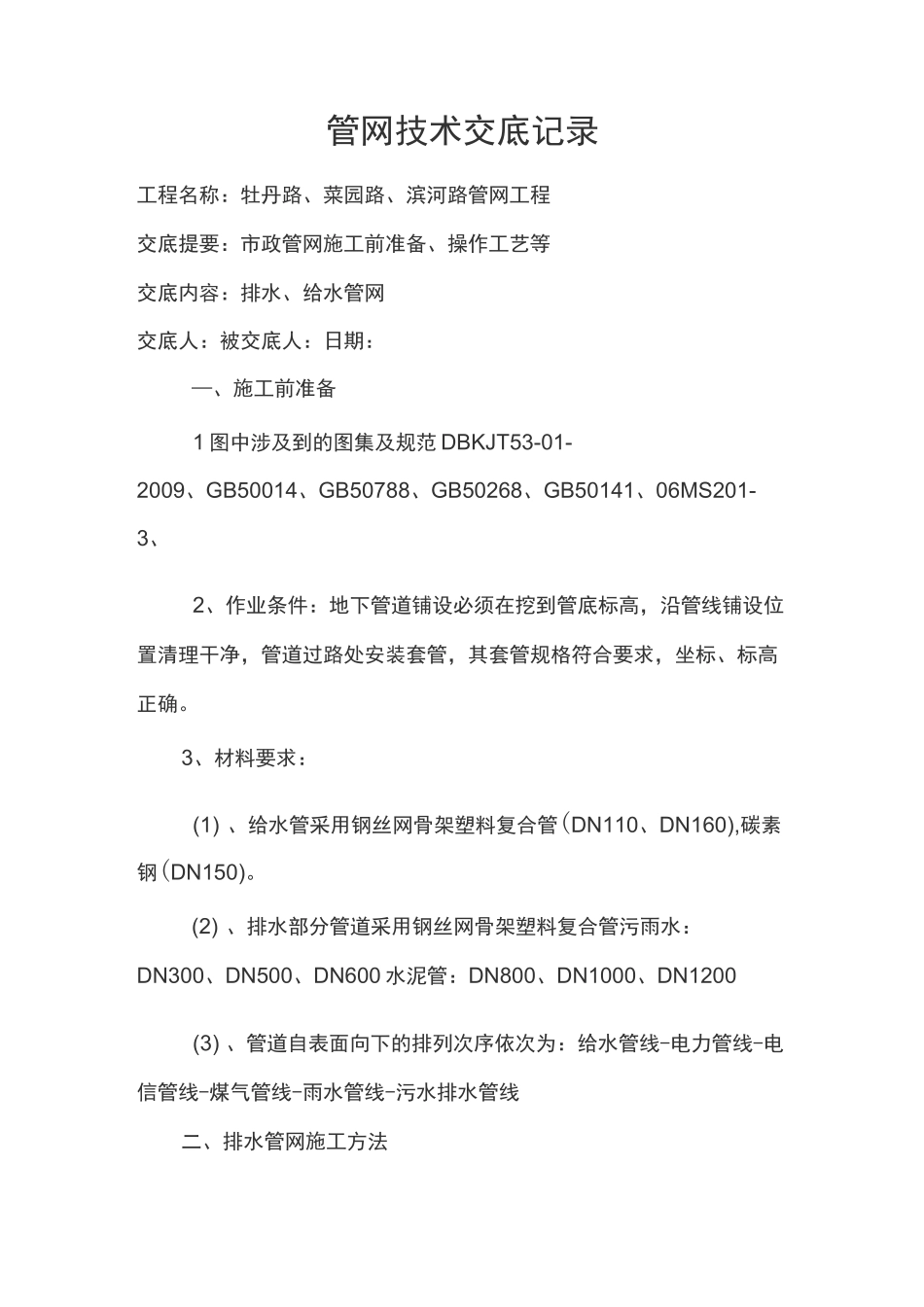

管网技术交底记录工程名称：牡丹路、菜园路、滨河路管网工程交底提要：市政管网施工前准备、操作工艺等交底内容：排水、给水管网交底人：被交底人：日期：—、施工前准备1图中涉及到的图集及规范DBKJT53-01-2009、GB50014、GB50788、GB50268、GB50141、06MS201-3、2、作业条件：地下管道铺设必须在挖到管底标高，沿管线铺设位置清理干净，管道过路处安装套管，其套管规格符合要求，坐标、标高正确。3、材料要求：(1)、给水管采用钢丝网骨架塑料复合管(DN110、DN160),碳素钢(DN150)。(2)、排水部分管道采用钢丝网骨架塑料复合管污雨水：DN300、DN500、DN600水泥管：DN800、DN1000、DN1200(3)、管道自表面向下的排列次序依次为：给水管线-电力管线-电信管线-煤气管线-雨水管线-污水排水管线二、排水管网施工方法1排水管道安装施工程序验槽-下管-排管-平基-稳管-管座f接口f闭水试验2、材料选择污水排水管采用的是钢丝网骨架塑料复合管，热熔承接。验槽：沟槽基底施工前必须经项目监理检查管道沟槽开挖面，作好验槽记录。3、管道接口施工要点（1）、密封用热收缩套外观应平滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。（2）、承插管道连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度，至少四条肋槽。（3）、承插管接口作业时，应先将承口（或插口）的内（或外）工作面用棉砂清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。（4）、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土厚度不小于0.5m.（5）、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。（6）、沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。（7）、管道安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。(8)、插口插入承口时，小口径管可在管端设置木档板，用橇棒将管材沿轴线徐徐插入随口内；公称直径大于DN400mm的管道可用缆绳系住管材，用手板葫芦等工具将管材徐徐拉入承口内。(9)、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游向上游依次安装。(10)、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。(11)、管道基础设计，PE采用垫层基础。对一般的土质地段，基底需采用最大粒径小于40mm级配砂砾。其厚度为150mm。承插管基底需100mm级配碎石，钢筋混凝土管采用120度管基。(12)、沟槽回填a、管道敷设后应立即进行沟槽回填。在密闭性检验前，除接头外露外，管道两侧和管顶以上的回填高度不宜小于0.5m。b、从管顶基础至管顶0.5m范围内，沿管道、检查井两侧必须采用人工对称、分层回填压实，严禁用机械推土回填。管道分层压实时，宜采取临时限位措施，防止管道上浮。c、管顶0.5m以上沟槽采用机械回填时,应从管轴线两侧同时均匀进行，做到分层回填、夯实、碾压。d、回填时沟槽内应清空积水。不得回填淤泥、有机物，回填土中不得含有石块、砖及其它带有棱角的杂硬物体。e、管基支承角150。范围内的管底腋角部位必须用中砂或粗砂填充密实，回填高度从管底填高300mm，与管壁紧密接触，不得用土或其它材料填充。三、给水系统管网施工方法1、施工准备（1）、技术准备a、施工前做好施工图纸的会审b、施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。c、对原材料和半成品检验试验工作已完成。（2）、材料要求a、管道敷设应在沟底标高和管道基础质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查，发现有问题的管材、管件均不得采用。b、给水管道连接采用热熔焊接时宜采用同种牌号、材质和相同SDR的管材和管件。对性能相似的不同牌号、材质的...
