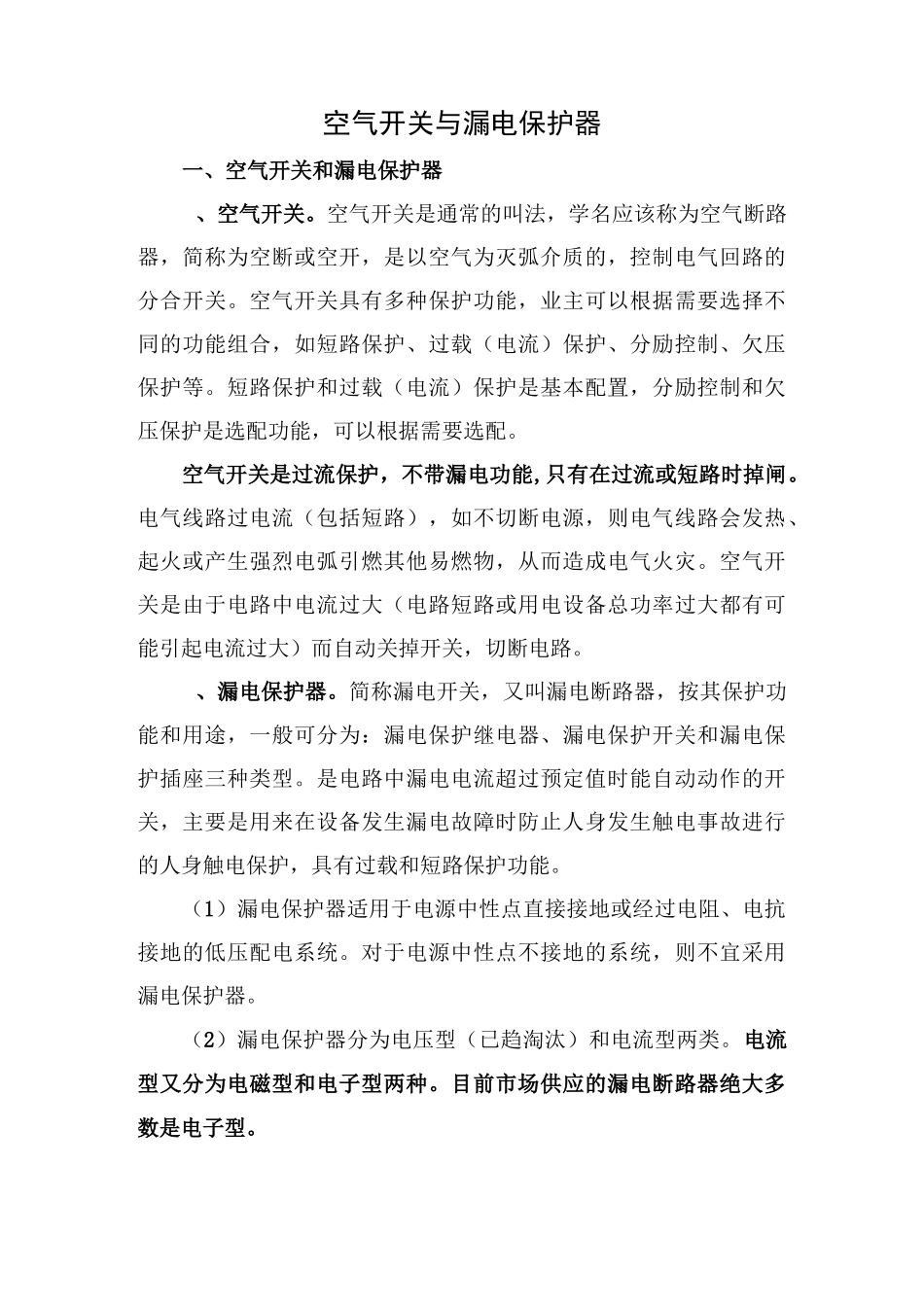

空气开关与漏电保护器一、空气开关和漏电保护器、空气开关。空气开关是通常的叫法，学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的，控制电气回路的分合开关。空气开关具有多种保护功能，业主可以根据需要选择不同的功能组合，如短路保护、过载（电流）保护、分励控制、欠压保护等。短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配。空气开关是过流保护，不带漏电功能,只有在过流或短路时掉闸。电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾。空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。、漏电保护器。简称漏电开关，又叫漏电断路器，按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。是电路中漏电电流超过预定值时能自动动作的开关，主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护，具有过载和短路保护功能。（1）漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。对于电源中性点不接地的系统，则不宜采用漏电保护器。（2）漏电保护器分为电压型（已趋淘汰）和电流型两类。电流型又分为电磁型和电子型两种。目前市场供应的漏电断路器绝大多数是电子型。电磁型和电子型漏电开关的区别。二者原理不同，但目的一样，都是提供漏电保护。电磁式的最大特点是：抗干扰能力强，可靠性高,动作功能不受电源电压影响，但结构复杂，价格高；通俗地说，不需电源也能正常工作。电子式的特点是：容易实现高灵敏度，结构简单,调整方便，价廉；但抗干扰能力差，动作功能受电源电压影响。电压低了或缺了一相或两相电时，内部线路板就不工作了，产品也就失去了保护功能。西方发达国家通常用电磁式漏电断路器。但国内有些厂家为了降低成本，在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0测试，能动作就是电磁式的，如需另加电源才能测试的是电子式）。有条件的建议买电磁式，但价格略贵。目前市场普遍是电子式漏电断路器。（3）漏电保护器开关下侧有一个按钮（测试按钮），可进行漏电测试。按这个按钮后开关会跳闸。一般环境选择动作电流不超过,动作时间不超过。在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过。（）漏电保护开关和漏电保护器。当1个空气开关带有漏电保护功能时，称之为漏电保护开关；如果是1个单单用于漏电保护的电气装置，则称之为漏电保护器，又叫漏电断路器，简称漏电开关。漏电保护器，又叫剩余电流动作保护器，简称，一般分为三种：①不带过载、短路保护，仅有漏电保护的，也称为漏电开关。②带过载保护、短路保护和漏电保护的，也称为漏电断路器。③没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用的，也称为漏电继电器，一般用于不断电的重要场所。二、空气断路器的极性（）与表示方法1、P代表空气断路器能断开的极数。2表示通过空气断路器的两极都能断开；表示只能断开一极，是直接穿过断路器的。（）断路器。单极断路器，具有热脱扣功能，火线进断路器,零线不进，接线头只有一个，仅能控制火线（相线），模数18mm，占1个位置。用1P前提是照明配电箱必须具有漏电脱扣功能，至少进线或出线的上一级要用漏电断路器。（）断路器。单相2极断路器，同时控制火线、零线，均具有热脱扣功能，火线和零线都进断路器，接线头有二个，一个接火线,一个接零线，为双进双出，模数为2*18mm=36mm，占2个位置。但2断路器的宽度比1+断路器宽一倍。（）+断路器。1单极+断路器（“+表示此线直通，不断开”），同时控制火线、零线，仅火线具有热脱扣功能；只能分断单相电路，相线与零线不能接错（相线带保护，不带保护，仅隔离。发生短路时，由相线切断后，带动隔离，隔离时相线已断开,但时间间隔很短，宏观表现就是一块断开，只具有正常的隔离分断能力，而不具有保护分断功能），模数18mm。1、1+与2断路器都是用于单相用电回路的控制与保护。1...
