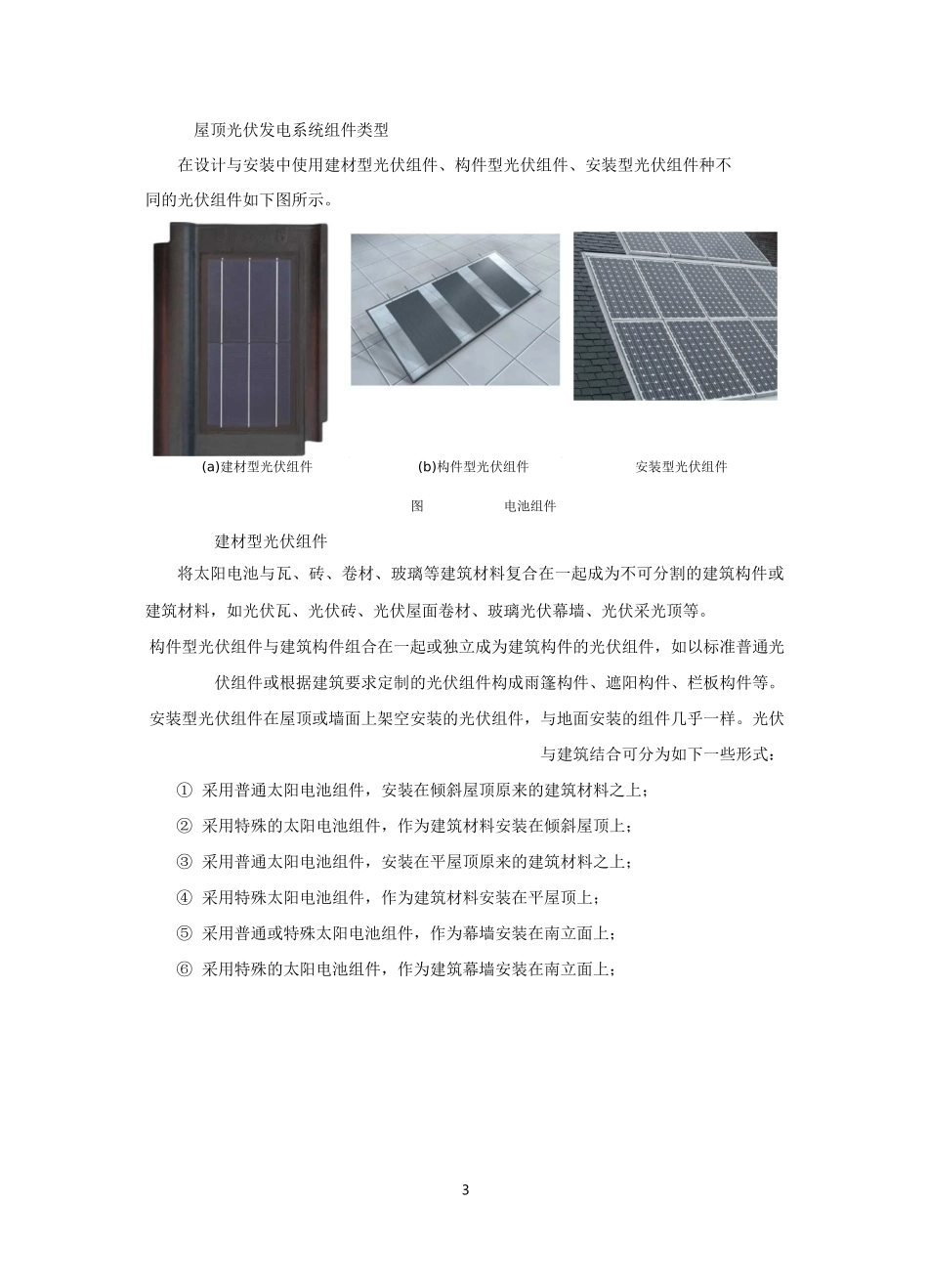

1第章屋顶分布式光伏系统关键器件选型【学习目标】掌握屋顶分布式光伏电站的分类、结构及组件类型；掌握屋顶分布式电站电池方阵安装的朝向与发电量估算方法；熟悉屋顶分布式电站电池遮挡、温升、通风情况对发电量的影响；掌握屋顶分布式电站光伏组件、接线箱、逆变器、直流线路、防雷和接地系统设计方法;熟悉屋顶分布式电站配电及电网接入设计方法，掌握电量计量方式。【本章简介】屋顶分布式光伏发电系统具有配电侧并网、电流双向、自发自用的特点，且系统设计受可用面积、建筑结构等因素影响。其结构一般由光伏方阵、光伏接线箱、逆变器（限于包括交流线路系统）、蓄电池及其充电控制装置（限于带有储能装置系统）、电能表和显示电能相关参数的仪表组成。本章将在前章讲述基础对屋顶分布式光伏发电系统电池方阵、关键部件及净电表计量等方面进行分析。屋顶光伏发电系统认识有别于大型集中式并网光伏电站，建筑物屋顶并网光伏发电系统的设计，由于受制于安装光伏组件的可用面积，其首先考虑的问题有所不同。另外，在建筑物上安装的并网太阳能光伏发电系统的并网点一般在电网的配电侧、,属于分布式发电系统，其特点为：①并网点在配电侧；②电流是双向，可以从电网取电，也可以向电网送电；③大部分光伏电量直接被负载消耗，自发自用；④分“上网电价”并网方式（双价制）和“净电表计量”（平价制）。它不同于在输电侧、、并网的大型集中式光伏电站。屋顶分布式光伏电站如图所示。2屋顶分布式光伏电站建设意义全球建筑物自身能耗约占世界总能耗的三分之一左右，光伏建筑一体化是太阳能利用最佳的形式。其优点如下：可以有效地利用建筑物屋顶和幕墙，无需占用宝贵的土地资源；能有效地减少建筑能耗，实现建筑节能。并网光伏系统在白天阳光照射时发电，也是用电高峰期，从而舒缓高峰电力，多余的电力并入电网；原地发电、原地用电，在一定距离范围内可以节省电站送电网的投资；光伏组件阵列一般安装在屋顶及墙的南立面上直接吸收太阳能，因此建筑集成光伏系统不仅提供了电力，而且还降低了墙面及屋顶的温升；安装简便，可以任意选择发电量；并网光伏系统没有噪音、没有污染物排放、不消耗任何燃料，具有绿色环保概念，增加楼盘的综合品质。屋顶光伏发电系统分类按光伏系统是否接人公共电网分，可分为并网光伏系统和离网光伏系统。按光伏系统是否具有储能装置分，分为带有储能装置的系统和不带储能装置的系统。按光伏系统其太阳电池组件的封装形式分，分为建材型光伏系统、构件型光伏系统、安装型光伏系统。通常所说光伏与建筑一体化，，是指光伏系统与建筑物功能及外观协调、有机结合，其中也包括。图屋顶分布式光伏系统qwa阵列僅迎喪器•筑十虽电去"交流援纯意"普瞬志皿家朋负载⑦系统监控⑧电网3屋顶光伏发电系统组件类型在设计与安装中使用建材型光伏组件、构件型光伏组件、安装型光伏组件种不同的光伏组件如下图所示。(a)建材型光伏组件(b)构件型光伏组件安装型光伏组件图电池组件建材型光伏组件将太阳电池与瓦、砖、卷材、玻璃等建筑材料复合在一起成为不可分割的建筑构件或建筑材料，如光伏瓦、光伏砖、光伏屋面卷材、玻璃光伏幕墙、光伏采光顶等。构件型光伏组件与建筑构件组合在一起或独立成为建筑构件的光伏组件，如以标准普通光伏组件或根据建筑要求定制的光伏组件构成雨篷构件、遮阳构件、栏板构件等。安装型光伏组件在屋顶或墙面上架空安装的光伏组件，与地面安装的组件几乎一样。光伏与建筑结合可分为如下一些形式：①采用普通太阳电池组件，安装在倾斜屋顶原来的建筑材料之上；②采用特殊的太阳电池组件，作为建筑材料安装在倾斜屋顶上；③采用普通太阳电池组件，安装在平屋顶原来的建筑材料之上；④采用特殊太阳电池组件，作为建筑材料安装在平屋顶上；⑤采用普通或特殊太阳电池组件，作为幕墙安装在南立面上；⑥采用特殊的太阳电池组件，作为建筑幕墙安装在南立面上；4⑦采用特殊的太阳电池组件，作为天窗材料安装在天窗上；⑧采用普通或特殊的太阳电池组件，作为遮阳板安装在建筑物上。电池方阵设计在系统中，即要注重建筑物系统美观，也要注意光伏系统发电效率问...
