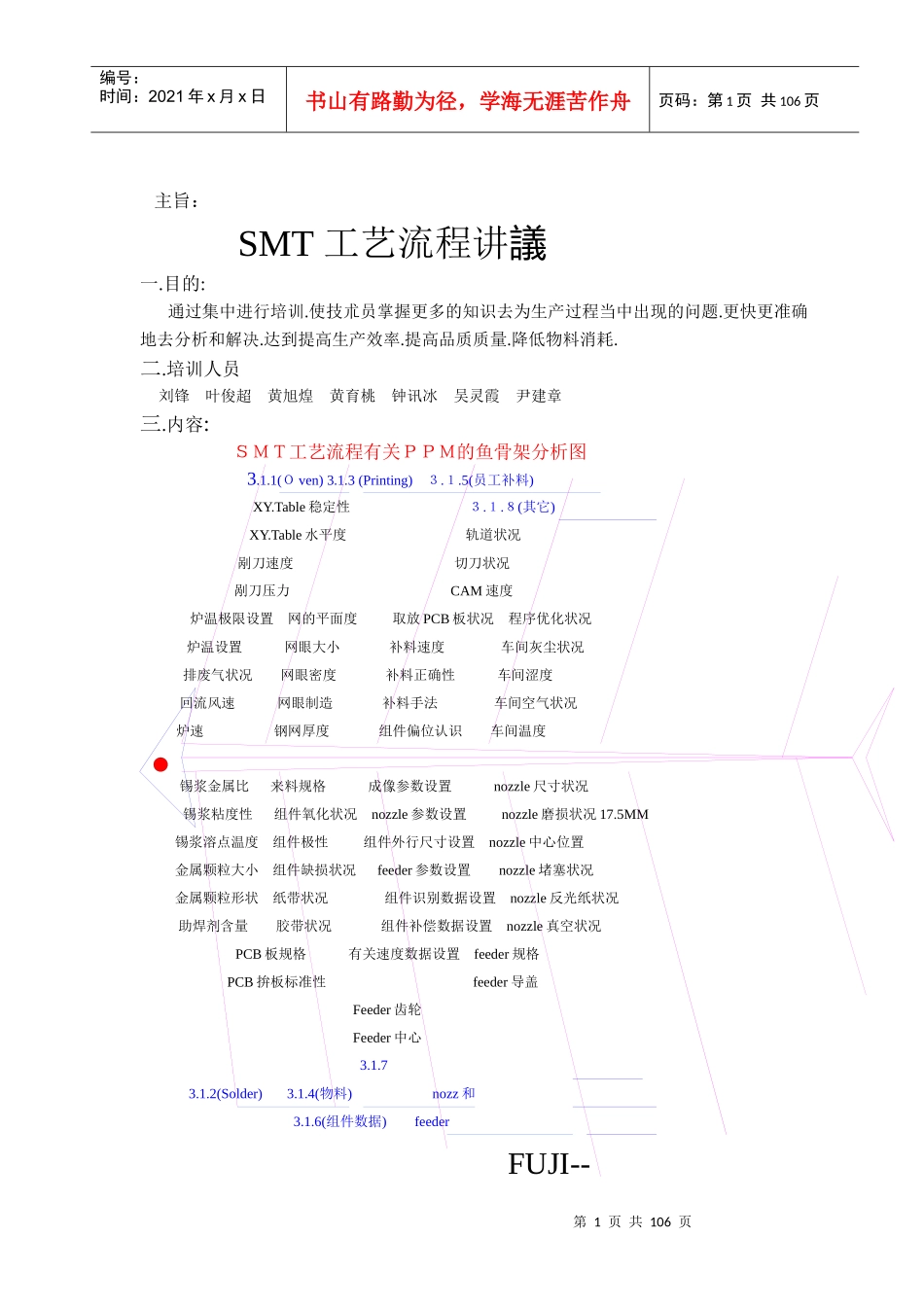

第1页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共106页主旨：SMT工艺流程讲議一.目的:通过集中进行培训.使技朮员掌握更多的知识去为生产过程当中出现的问题.更快更准确地去分析和解决.达到提高生产效率.提高品质质量.降低物料消耗.二.培训人员刘锋叶俊超黄旭煌黄育桃钟讯冰吴灵霞尹建章三.内容:ＳＭＴ工艺流程有关ＰＰＭ的鱼骨架分析图3.1.1(Ｏven)3.1.3(Printing)３.１.5(员工补料)XY.Table稳定性３.１.８(其它)XY.Table水平度轨道状况剐刀速度切刀状况剐刀压力CAM速度炉温极限设置网的平面度取放PCB板状况程序优化状况炉温设置网眼大小补料速度车间灰尘状况排废气状况网眼密度补料正确性车间涩度回流风速网眼制造补料手法车间空气状况炉速钢网厚度组件偏位认识车间温度锡浆金属比来料规格成像参数设置nozzle尺寸状况锡浆粘度性组件氧化状况nozzle参数设置nozzle磨损状况17.5MM锡浆溶点温度组件极性组件外行尺寸设置nozzle中心位置金属颗粒大小组件缺损状况feeder参数设置nozzle堵塞状况金属颗粒形状纸带状况组件识别数据设置nozzle反光纸状况助焊剂含量胶带状况组件补偿数据设置nozzle真空状况PCB板规格有关速度数据设置feeder规格PCB拚板标准性feeder导盖Feeder齿轮Feeder中心3.1.73.1.2(Solder)3.1.4(物料)nozz和3.1.6(组件数据)feederFUJI--第2页共106页第1页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共106页CP6,CP642,CP643OperationManuPowerBoxOperationBox1In-conveyorOut-conveyorServoBox1ServoBox2ControlBox2ControlBox1XY-TablePlacingHead第3页共106页第2页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共106页CPURACK(FRONT)CPURACKJUNPERSETSpaceconsolespacevisionservo1servo2servo3I/OC/CGCHservo42345678910111213shortopenSERVOBOX1D2AXISXAXISD1AXIS(11SA-2)(125SA-1)(11SA-1)CACR-44-FK1CSY1ASGDBB-60VD-Y189CACR-FK1CSY1AFM5FM6第4页共106页第3页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共106页SERVOBOX2YAXISZFRQFQNCMIPCB0FM11FM12SAPCB3SAPCB2SAPCB120121931817416651571481391210第5页共106页第4页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共106页11CP机器操作介绍一.机器结构说明:有关CP-6series机器大致有以下几部分组成.1.机架(用于放置和固定各部位的连结接).2.伺服箱BOX1(用于对D1.D2.X.AXIS的控制以及相关继电器回路控制)3.伺服箱BOX2(用于对Y.Z.FRQ.FQ.NC等AXIS的控制以及相关继电回路控制)4.控制箱BOX1(各动作位置的感应输出和输入控制)5.控制箱BOX2(机器各部分的供电输出和VME主板)6.主电源箱(主供电箱交流电380~V的输入和应输出转换回路)7.操作箱BOX前(CRT1.CRT2.CAMAXIS的控制回路)8.操作箱BOX后(CRT3的控制回路)9.物料驱动台TABLE1.TABLE2.10.置放头(贴片主体部分)11.X.Y工作台(PCB贴组件工作台)12.凸轮箱(置放头的传动主体)13.机板输出和输入部分(PCB板输送主体)14.消音箱(废料箱以及杂音控制)二.TwentyWorkStation的说明:CP6以上的机器工作站有20个.一般都是每个头所在的位子,相对应也有一个工作站,CP6一般都是20个头,从字母A到从字母T.每个头上都有6个NOZ-ZLE.吸嘴.机器在生产时按PROGRAM中PDDATA资料规定的来选不同的NOZ-ZLE.ST1:从FEEDER上吸取组件,料带切刀动作,真空开关切换,吸嘴上下动作,供料连杆动作,组件耗尽侦测.ST2:大组件吸取侦测.ST3:置件角度的预转,在这里只能做粗略的预转.ST4:无功能.ST5::置件工作头误差角度的校正.ST6:组件照相处理和PDDATA的数据进行核对.ST7.8.9:把ST6站的数据进行软件处理.硬件不动作.ST10:对ST3D的预转角度进行最终确认.ST11:吸嘴上下动作真空开关切换进行贴片工作.第6页共106页第5页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共106页ST12:针对ST10站最终贴片角度的还原.ST13:置件角度的预转还原.对ST13粗略预转角度还原.ST14:置件工作头A的检知.ST15:吸咀头角度原点的确认,不在原点位置...
