碳酸丙烯酯(PC)脱碳填料塔的工艺设计VIP免费

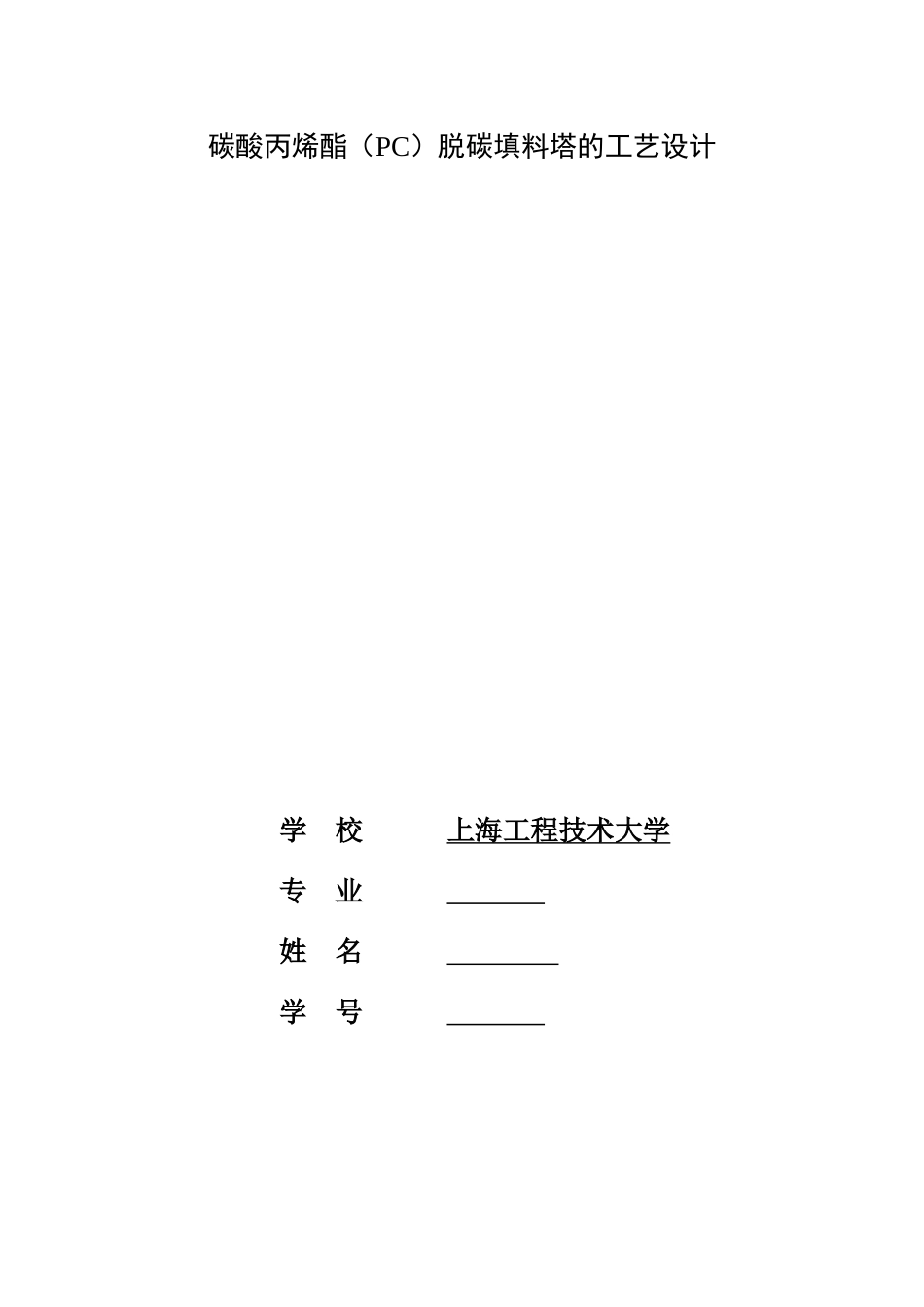

碳酸丙烯酯(PC)脱碳填料塔的工艺设计_第1页
1/27

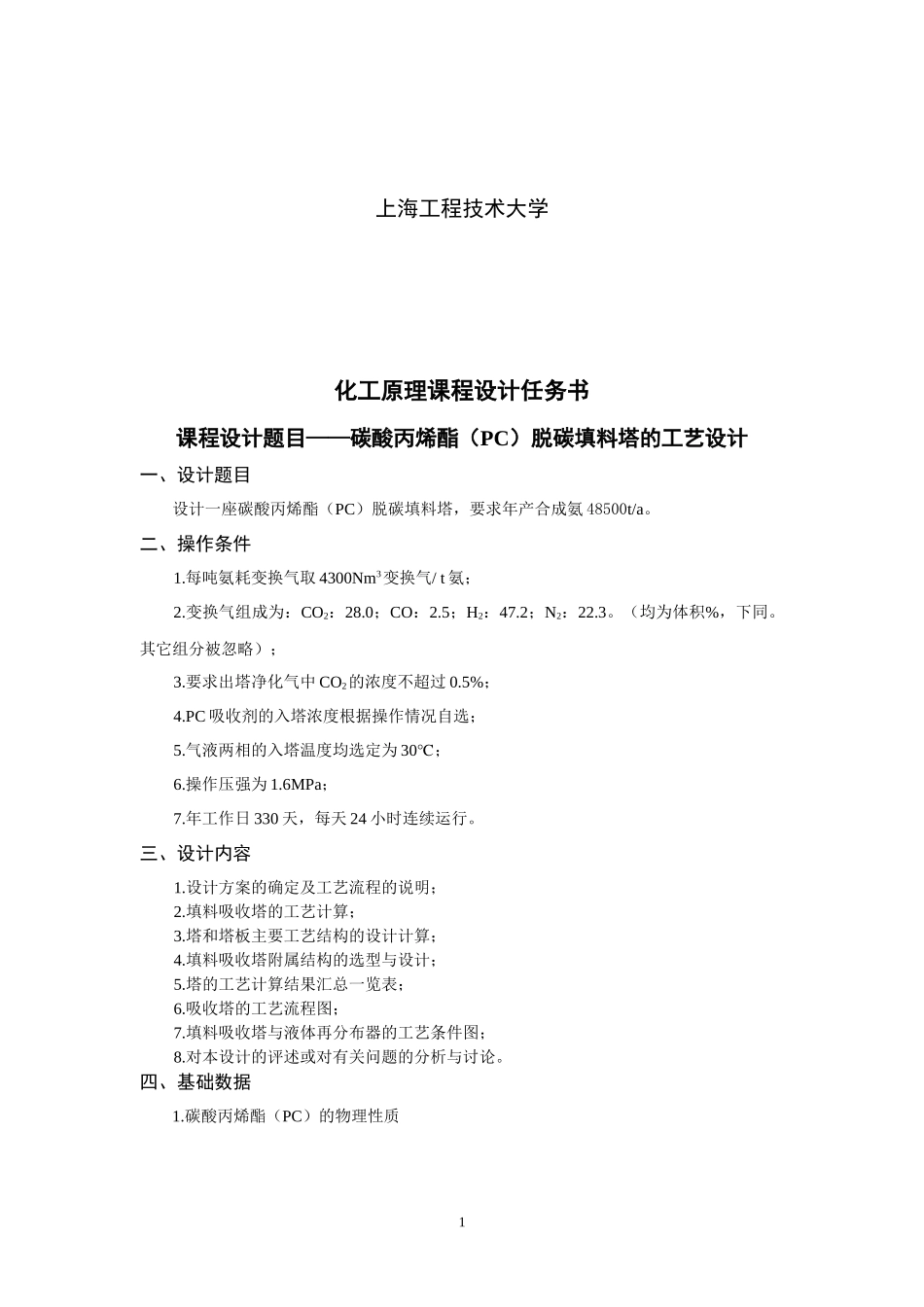

碳酸丙烯酯(PC)脱碳填料塔的工艺设计_第2页
2/27

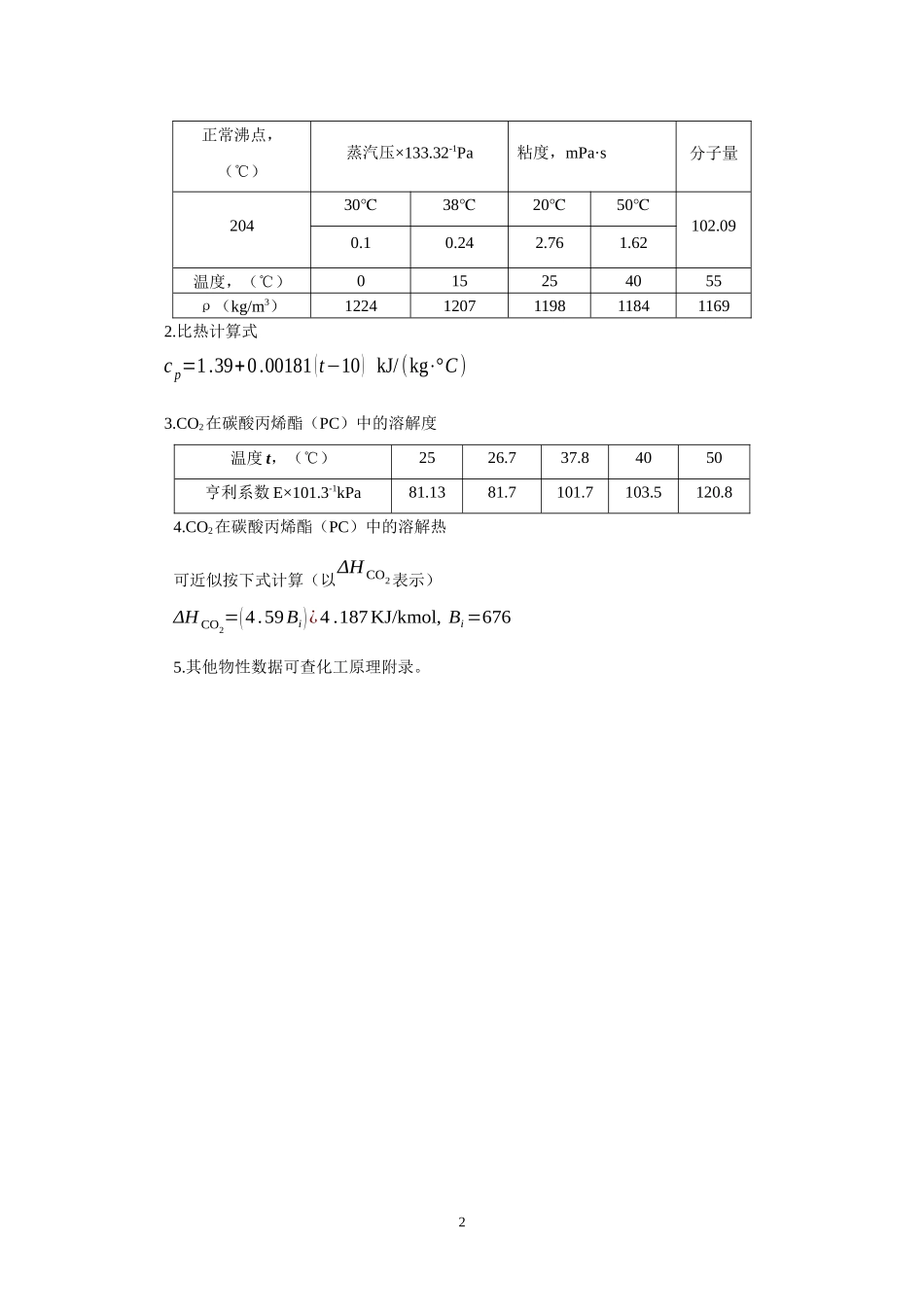

碳酸丙烯酯(PC)脱碳填料塔的工艺设计_第3页
3/27
碳酸丙烯酯(PC)脱碳填料塔的工艺设计学校上海工程技术大学专业姓名学号上海工程技术大学化工原理课程设计任务书课程设计题目——碳酸丙烯酯(PC)脱碳填料塔的工艺设计一、设计题目设计一座碳酸丙烯酯(PC)脱碳填料塔,要求年产合成氨48500t/a。二、操作条件1.每吨氨耗变换气取4300Nm3变换气/t氨;2.变换气组成为:CO2:28.0;CO:2.5;H2:47.2;N2:22.3。(均为体积%,下同。其它组分被忽略);3.要求出塔净化气中CO2的浓度不超过0.5%;4.PC吸收剂的入塔浓度根据操作情况自选;5.气液两相的入塔温度均选定为30℃;6.操作压强为1.6MPa;7.年工作日330天,每天24小时连续运行。三、设计内容1.设计方案的确定及工艺流程的说明;2.填料吸收塔的工艺计算;3.塔和塔板主要工艺结构的设计计算;4.填料吸收塔附属结构的选型与设计;5.塔的工艺计算结果汇总一览表;6.吸收塔的工艺流程图;7.填料吸收塔与液体再分布器的工艺条件图;8.对本设计的评述或对有关问题的分析与讨论。四、基础数据1.碳酸丙烯酯(PC)的物理性质1正常沸点,(℃)蒸汽压×133.32-1Pa粘度,mPa·s分子量20430℃38℃20℃50℃102.090.10.242.761.62温度,(℃)015254055ρ(kg/m3)122412071198118411692.比热计算式cp=1.39+0.00181(t−10)kJ/(kg⋅°C)3.CO2在碳酸丙烯酯(PC)中的溶解度温度t,(℃)2526.737.84050亨利系数E×101.3-1kPa81.1381.7101.7103.5120.84.CO2在碳酸丙烯酯(PC)中的溶解热可近似按下式计算(以ΔHCO2表示)ΔHCO2=(4.59Bi)¿4.187KJ/kmol,Bi=6765.其他物性数据可查化工原理附录。23目录一、设计依据:..............................................................................................................................1二、基础数据..................................................................................................................................21.CO2在碳酸丙烯酯(PC)中的溶解度.................................................................................22.PC密度与温度的关系..........................................................................................................33.PC蒸汽压的影响..................................................................................................................44.PC的粘度..............................................................................................................................45.工艺流程确定.......................................................................................................................4三、物料衡算..................................................................................................................................51.各组分在PC中的溶解量.....................................................................................................52.雾沫夹带量Nm3/m3PC..........................................................................................................53.溶液带出的气量Nm3/m3PC................................................................................................54.出脱碳塔进化气量:...........................................................................................................65.计算PC循环量:.................................................................................................................66.验算吸收液中CO2残量为0.15Nm3/m3PC时净化气中CO2的含量.................................67.出塔气体的组成:...............................................................................................................78.计算数据总表.................................................................................................................
