超滤—反渗透—电渗析组合工艺处理放射性废水(1)VIP免费

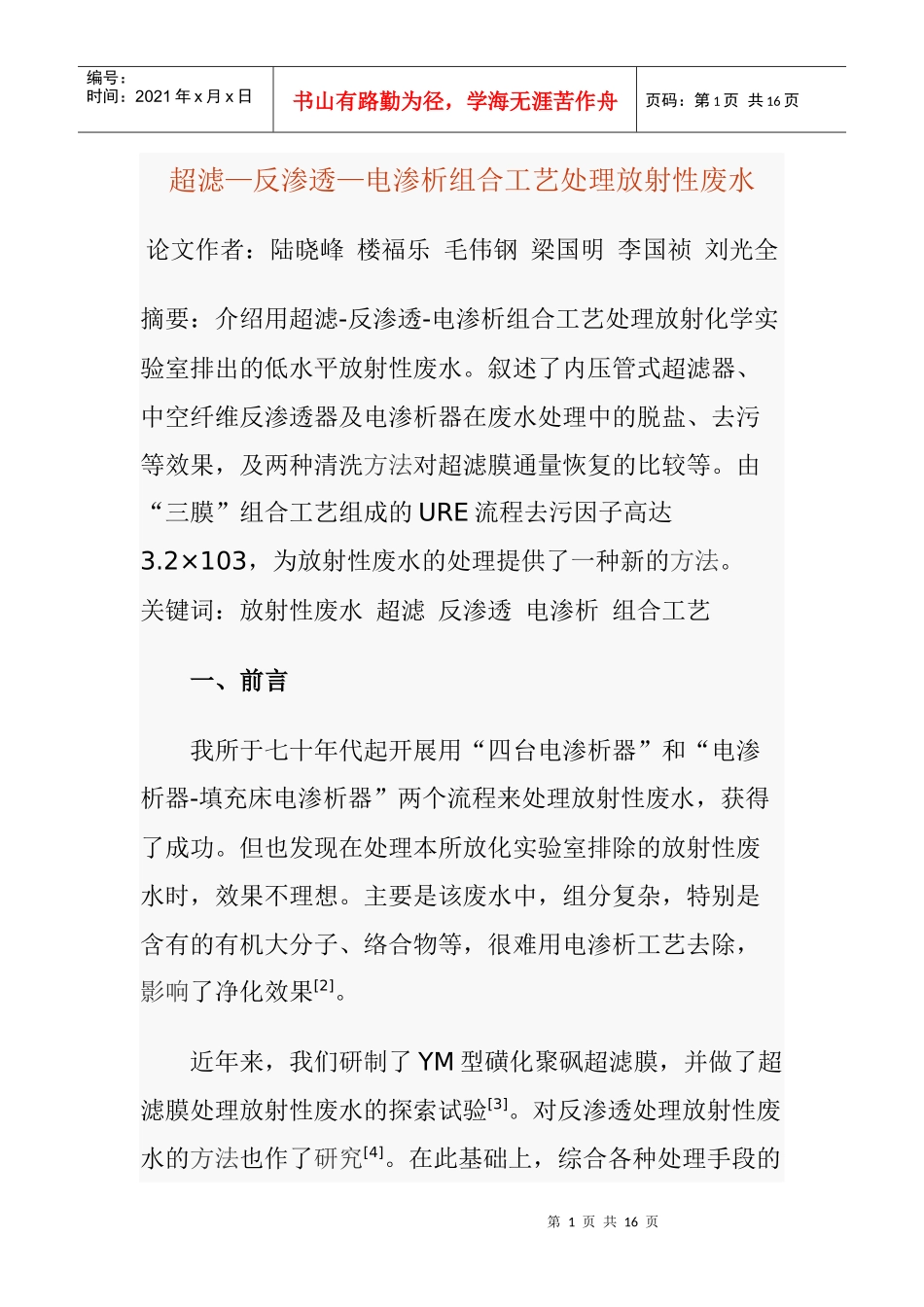

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页超滤—反渗透—电渗析组合工艺处理放射性废水论文作者：陆晓峰楼福乐毛伟钢梁国明李国祯刘光全摘要：介绍用超滤-反渗透-电渗析组合工艺处理放射化学实验室排出的低水平放射性废水。叙述了内压管式超滤器、中空纤维反渗透器及电渗析器在废水处理中的脱盐、去污等效果，及两种清洗方法对超滤膜通量恢复的比较等。由“三膜”组合工艺组成的URE流程去污因子高达3.2×103，为放射性废水的处理提供了一种新的方法。关键词：放射性废水超滤反渗透电渗析组合工艺一、前言我所于七十年代起开展用“四台电渗析器”和“电渗析器-填充床电渗析器”两个流程来处理放射性废水，获得了成功。但也发现在处理本所放化实验室排除的放射性废水时，效果不理想。主要是该废水中，组分复杂，特别是含有的有机大分子、络合物等，很难用电渗析工艺去除，影响了净化效果[2]。近年来，我们研制了YM型磺化聚砜超滤膜，并做了超滤膜处理放射性废水的探索试验[3]。对反渗透处理放射性废水的方法也作了研究[4]。在此基础上，综合各种处理手段的第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页优点，提出了用超滤（UF）－反渗透（RO）－电渗析（ED）组合工艺（简称URE流程）处理低水平放射性废水的新工艺。二、流程与设备处理低放废水URE流程见图1。采用本所研制YM型内压管式超滤器（磺化聚砜超滤膜，截留分子量为2万），膜面积1.5m2，纯水通量250L/h，（压力0.25Mpa）。反渗透器为海洋二所研制的HRC型中空纤维组件，膜面积40m2，纯水通量270L/h（压力1.3Mpa）。电渗析器为400mm×800mm，一级一段，膜对40对，由本所组装。放化实验室排出的低放废水进入沉降槽，静止澄清24h后，上清液放入超滤原水槽，经超滤处理后，渗透液进入中间槽。同时启动反渗透器和电渗析器，反渗透器进一步脱盐和去污，渗透液可直接排放或流入混床进一步处理。电渗析起浓缩作用。超滤和电渗析处理的最终浓缩液留待固化处理。三个单元均采用循环式操作。三、全流程冷试验运行冷试验累计运行147.5h，共处理模拟废水14m3。模拟废水按实际放射性废水组份配制，具体配方为：第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页NaHCO360mg/L，NaNO3146mg/L，NaCl128mg/L，CaCl288mg/L，MgCl271mg/L，Na2SO47mg/L，30%TBP-煤油50mg/L，机油50mg/L，洗涤剂50mg/L。冷试验运行情况分述如下：图1URE流程图1．超滤单元在URE流程中，UF作为预处理除去大部分有机物和大分子物质，以保证RO的进水要求，提高ED的浓缩效果。⑴脱盐效果第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页与普通超滤膜不同，由于磺化聚砜超滤膜是荷电的，因而具有一定的脱盐能力。但脱盐率随原水中含盐量的增加和pH值的下降而降低（表1）。表1原水含盐量、pH对脱盐率的影响原水含盐量（mg/L）原水pH值渗透液含盐量（mg/L）脱盐率（%）98068998.3101059387.11050410004.8⑵影响通量的因素原水的组成、浓度和温度都影响UF的通量。当原水不含有机物（指没有加入机油、洗涤剂等）和含有机物时的通量分别为73.87L/m2h和58.30L/m2h。此外随着料液浓度的提高，通量逐渐下降。而随着料液温度的提高，通量逐渐增加。⑶浊度和化学耗氧量的变化第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页经超滤后，废水的浊度大大下降，确保了反渗透的进水要求。废水COD值下降表明，大部分有机物已被去除，使下游工艺处理更易进行（表2）。表2浊度COD值的变化原水浊度（mg/L）渗透液浊度（mg/L）平均去浊率（%）原水COD（mg/L）渗透液COD（mg/L）COD平均下降率（%）66～15750～199.9248～142865～8780.2⑷膜的清洗方法试验随着运行时间的延长，超滤通量逐渐下降，试验用化学清洗法、海面球机械清洗法及其结合的方法来清洗，以恢复通量（图2）采用化学清洗法可较好地恢复通量，但再次运行时通量衰减较快，且有两次...
