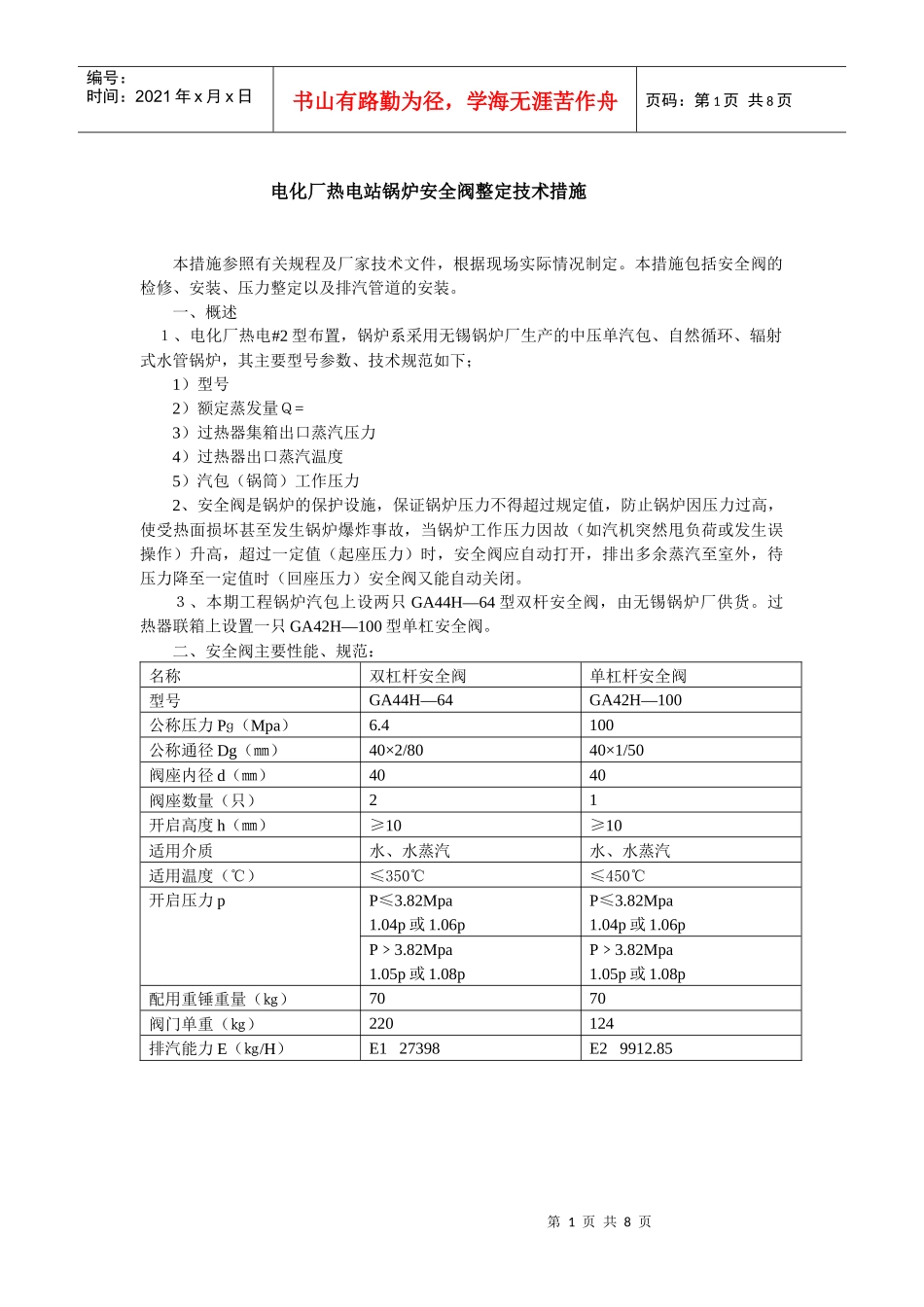

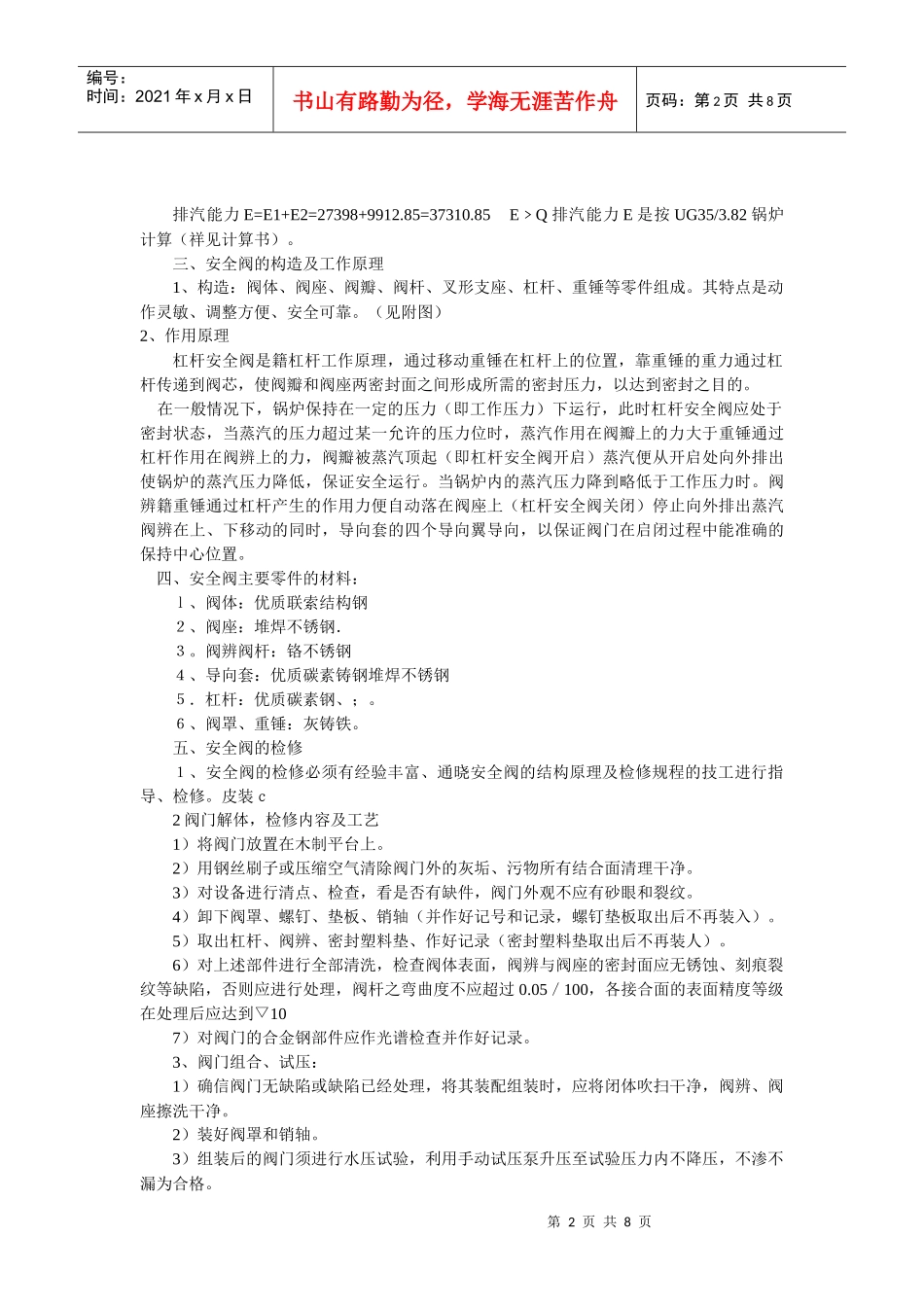

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电化厂热电站锅炉安全阀整定技术措施本措施参照有关规程及厂家技术文件，根据现场实际情况制定。本措施包括安全阀的检修、安装、压力整定以及排汽管道的安装。一、概述１、电化厂热电#2型布置，锅炉系采用无锡锅炉厂生产的中压单汽包、自然循环、辐射式水管锅炉，其主要型号参数、技术规范如下；1）型号2）额定蒸发量Ｑ=3）过热器集箱出口蒸汽压力4）过热器出口蒸汽温度5）汽包（锅筒）工作压力2、安全阀是锅炉的保护设施，保证锅炉压力不得超过规定值，防止锅炉因压力过高，使受热面损坏甚至发生锅炉爆炸事故，当锅炉工作压力因故（如汽机突然甩负荷或发生误操作）升高，超过一定值（起座压力）时，安全阀应自动打开，排出多余蒸汽至室外，待压力降至一定值时（回座压力）安全阀又能自动关闭。３、本期工程锅炉汽包上设两只GA44H—64型双杆安全阀，由无锡锅炉厂供货。过热器联箱上设置一只GA42H—100型单杠安全阀。二、安全阀主要性能、规范：名称双杠杆安全阀单杠杆安全阀型号GA44H—64GA42H—100公称压力Pɡ（Mpa）6.4100公称通径Dg（㎜）40×2/8040×1/50阀座内径d（㎜）4040阀座数量（只）21开启高度h（㎜）≥10≥10适用介质水、水蒸汽水、水蒸汽适用温度（℃）≤350℃≤450℃开启压力pP≤3.82Mpa1.04p或1.06pP≤3.82Mpa1.04p或1.06pP﹥3.82Mpa1.05p或1.08pP﹥3.82Mpa1.05p或1.08p配用重锤重量（㎏）7070阀门单重（㎏）220124排汽能力E（㎏/H）E127398E29912.85第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页排汽能力E=E1+E2=27398+9912.85=37310.85EQ﹥排汽能力E是按UG35/3.82锅炉计算（祥见计算书）。三、安全阀的构造及工作原理1、构造：阀体、阀座、阀瓣、阀杆、叉形支座、杠杆、重锤等零件组成。其特点是动作灵敏、调整方便、安全可靠。（见附图）2、作用原理杠杆安全阀是籍杠杆工作原理，通过移动重锤在杠杆上的位置，靠重锤的重力通过杠杆传递到阀芯，使阀瓣和阀座两密封面之间形成所需的密封压力，以达到密封之目的。在一般情况下，锅炉保持在一定的压力（即工作压力）下运行，此时杠杆安全阀应处于密封状态，当蒸汽的压力超过某一允许的压力位时，蒸汽作用在阀瓣上的力大于重锤通过杠杆作用在阀辨上的力，阀瓣被蒸汽顶起（即杠杆安全阀开启）蒸汽便从开启处向外排出使锅炉的蒸汽压力降低，保证安全运行。当锅炉内的蒸汽压力降到略低于工作压力时。阀辨籍重锤通过杠杆产生的作用力便自动落在阀座上（杠杆安全阀关闭）停止向外排出蒸汽阀辨在上、下移动的同时，导向套的四个导向翼导向，以保证阀门在启闭过程中能准确的保持中心位置。四、安全阀主要零件的材料：ｌ、阀体：优质联索结构钢２、阀座：堆焊不锈钢．３。阀辨阀杆：铬不锈钢４、导向套：优质碳素铸钢堆焊不锈钢５．杠杆：优质碳素钢、；。６、阀罩、重锤：灰铸铁。五、安全阀的检修１、安全阀的检修必须有经验丰富、通晓安全阀的结构原理及检修规程的技工进行指导、检修。皮装ｃ2阀门解体，检修内容及工艺1）将阀门放置在木制平台上。2）用钢丝刷子或压缩空气清除阀门外的灰垢、污物所有结合面清理干净。3）对设备进行清点、检查，看是否有缺件，阀门外观不应有砂眼和裂纹。4）卸下阀罩、螺钉、垫板、销轴（并作好记号和记录，螺钉垫板取出后不再装入）。5）取出杠杆、阀辨、密封塑料垫、作好记录（密封塑料垫取出后不再装人）。6）对上述部件进行全部清洗，检查阀体表面，阀辨与阀座的密封面应无锈蚀、刻痕裂纹等缺陷，否则应进行处理，阀杆之弯曲度不应超过0.05／100，各接合面的表面精度等级在处理后应达到▽107）对阀门的合金钢部件应作光谱检查并作好记录。3、阀门组合、试压：1）确信阀门无缺陷或缺陷已经处理，将其装配组装时，应将闭体吹扫干净，阀辨、阀座擦洗干净。2）装好阀罩和销轴。3）组装后的阀门须进行水压试验，利用手动试压泵升压至试验压力内不降压，不渗不漏为合格。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
