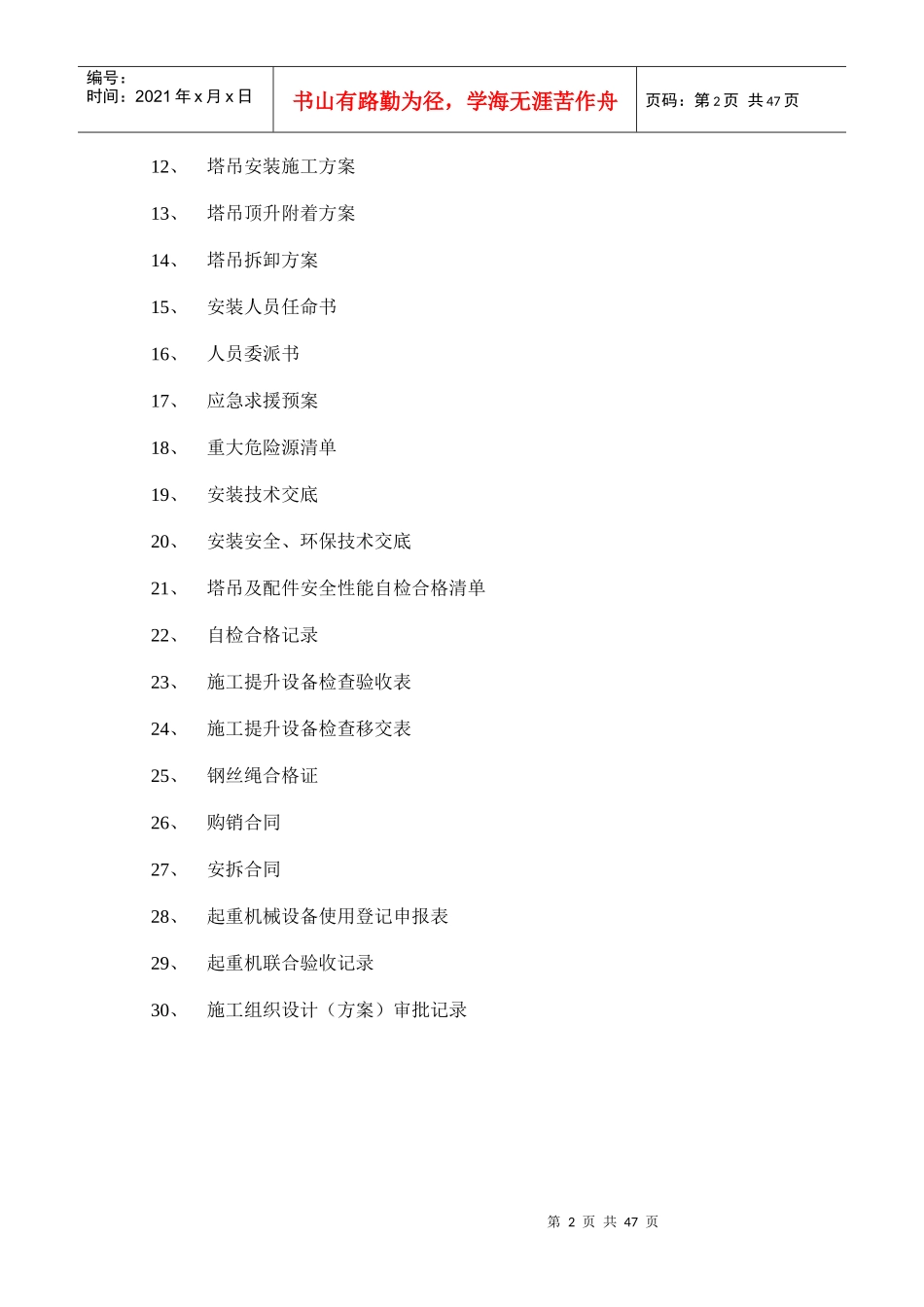

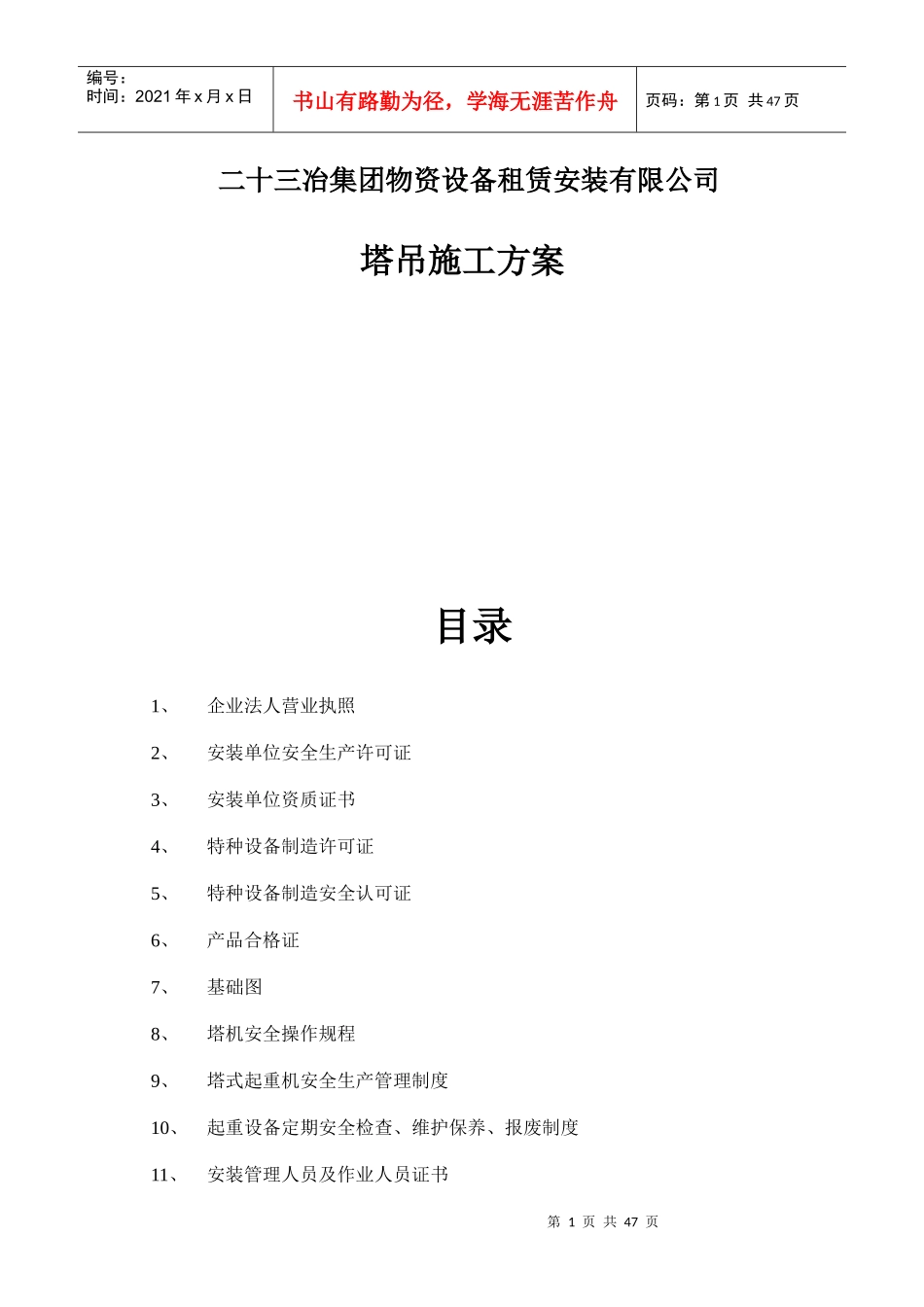

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页二十三冶集团物资设备租赁安装有限公司塔吊施工方案目录1、企业法人营业执照2、安装单位安全生产许可证3、安装单位资质证书4、特种设备制造许可证5、特种设备制造安全认可证6、产品合格证7、基础图8、塔机安全操作规程9、塔式起重机安全生产管理制度10、起重设备定期安全检查、维护保养、报废制度11、安装管理人员及作业人员证书第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页12、塔吊安装施工方案13、塔吊顶升附着方案14、塔吊拆卸方案15、安装人员任命书16、人员委派书17、应急求援预案18、重大危险源清单19、安装技术交底20、安装安全、环保技术交底21、塔吊及配件安全性能自检合格清单22、自检合格记录23、施工提升设备检查验收表24、施工提升设备检查移交表25、钢丝绳合格证26、购销合同27、安拆合同28、起重机械设备使用登记申报表29、起重机联合验收记录30、施工组织设计（方案）审批记录第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页二十三冶集团物资设备租赁安装有限公司TC5610塔式起重机安装施工方案一、工程概况简要说明（一）工程简介TC5610塔式起重机安装在万境长洲项目部，该工程位于长沙市，由二十三冶建设集团承建。塔吊安装高度约70米,需要安装三道附着。各配件、构件需堆放在地坪内，塔吊构件须用25吨汽车吊进行卸车和吊装，塔吊构件组装在地坪内进行。在吊装过程中，请与安装塔吊无关的人员撤离现场。设备运输、组装在白天进行，在运输组装设备过程中，一定要保证设备完好无损。（二）设备简介TC5610塔式起重机附着式最大起升高度141.3米，最大起重量6吨（臂长56米），最大工作幅度56米。塔吊各部分连接均采用高强螺栓，标准节之间连接用M30的高强螺栓，回转塔身与回转支承和塔帽均用4个Φ55销轴连接，塔机底座标准节用16个M39的高强脚螺栓锚固在混凝土基础中。该机由以下几个部分组成：1、金属结构：金属结构主要包括塔身标准节、起重臂、平衡臂、旋转塔身、爬升架、底架及附着装置等。2、工作机构：机械传动部分的工作机构可分为起升机构、回转机构、行走第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页机构、小车牵引机构及液压爬升机构等装置。3、液压顶升系统：爬升架、液油缸、泵、阀和油压系统。4、电气操作系统：全机共二个控制箱，卷扬控制箱设在平衡臂上。驾驶室设总控制箱，全机总容量42.3KW。二、塔吊安装现场施工平面布置图第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页施工平面布置图三、塔吊吊装单元重量及高度序号名称重量（㎏）支腿式H（m）底架式H（m）行走式H（m）1基节1+基节219006.97.72固定基节EQ10203.73标准节EQ8306.54标准节E7609.312.513.35爬升架330015.318.519.36回转总成320010.81414.87司机室50012.615.816.68塔顶23002023.2249平衡臂总成450013.716.917.7第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页10第一块平衡重290016.719.920.711a38米起重臂总成505013.917.117.911b44米起重臂总成545013.917.117.911c50米起重臂总成585013.917.117.911d56米起重臂总成625013.917.117.912a38米起重臂平衡重3*2900+150016.719.920.712b44米起重臂平衡重4×290016.719.920.712c50米起重臂平衡重4×2900+150016.719.920.712d56米起重臂平衡重4×2900+2+150016.719.920.7起重机整体技术参数机构工作级别起升机构M5回转机构M4牵引机构M3最大工作高度（m）固定式附着式40.5141.3公称起重力矩（KN.m）630最大起重量（t）6起重工作幅度（m）最大56最小2.5第8页共47页第7页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共47页起倍率a=2a=4升速度（m/mim）80404020...
