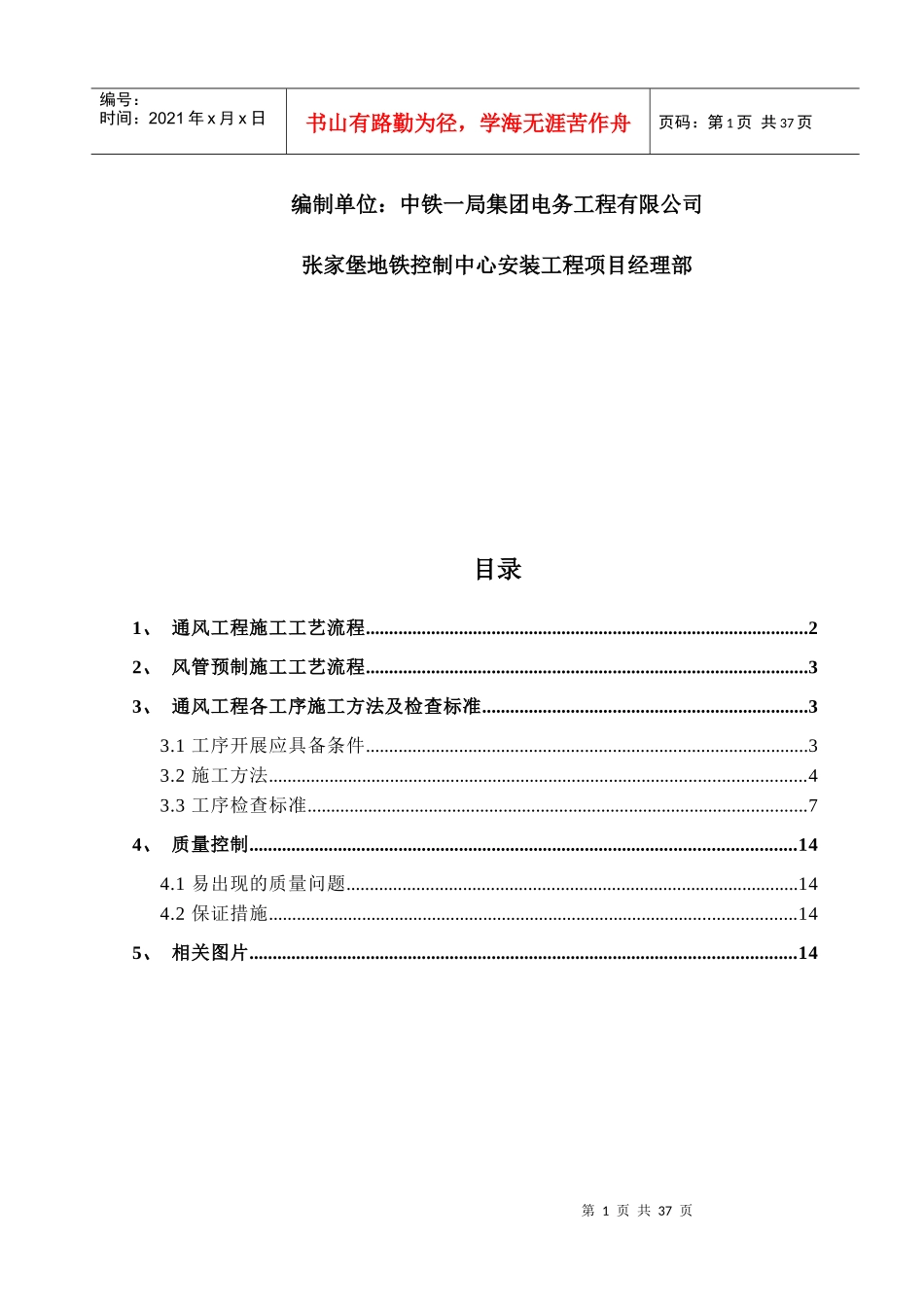

通风工程工艺工法编制：日期：审核：日期：批准：日期：第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页编制单位：中铁一局集团电务工程有限公司张家堡地铁控制中心安装工程项目经理部目录1、通风工程施工工艺流程...............................................................................................22、风管预制施工工艺流程...............................................................................................33、通风工程各工序施工方法及检查标准......................................................................33.1工序开展应具备条件...............................................................................................33.2施工方法...................................................................................................................43.3工序检查标准...........................................................................................................74、质量控制.....................................................................................................................144.1易出现的质量问题.................................................................................................144.2保证措施.................................................................................................................145、相关图片.....................................................................................................................14第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页1、通风工程施工工艺流程现场测量风管预制支架预制现场测量现场测量现场测量第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页2、风管预制施工工艺流程风管、风阀安装风机安装风机和风管碰口风口安装检漏电气接线系统调试铁皮下料角钢下料现场测量第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页3、通风工程各工序施工方法及检查标准3.1工序开展应具备条件1、现场测量1）施工图纸和设计答疑已经下发。2）土建脚手架管拆除，场地基本平整。2、其余工序施工条件均为上道工序施工验收合格后3.2施工方法1、现场测量铆接成型压制咬扣卷圆、折方咬口成形组焊钻孔刷油漆模具加工批量加工第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页1）测量风管、风机标高。2）测量现场条件是否满足设计图纸上的风管大小以及风机大小。3）记录风机的左右式。2、风管预制1)施工场地是否平整以及加工过程中铺地毯成品保护。2)风管镀锌铁皮厚度、风管法兰厚度以及螺栓大小是否满足设计和《通风与空调工程施工质量验收规范》要求。3)镀锌钢板表面平整，厚度均匀，无凸凹及明显的压伤现象，不得有裂纹、砂眼、结疤及刺边和锈蚀、脱锌现象。4)金属风管的制作，其外径或外边长的允许偏差：当小于或等于300mm时为-1～0mm；当大于300mm时为-2～0mm。其法兰内径或内边长尺寸允许偏差为+1～+3mm，平面度的允许偏差为1mm。矩形法兰两对角线之差不应大于3mm。5)圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于1250mm或总表面积大于4平方米均应采用加固措施；矩形风管边长大于630mm、保温风管连长大于800mm，管段长度大于1250mm或低压风管单边平面积大于1.2平方米，中、高压风管大于1.0平方米均应采取加固措施；6)风管与法兰采用铆接连接时，采用实芯铆钉，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不就有开裂与孔洞。7)中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；高压系统风管不得大于100mm。矩形风管法兰的四角部位应设有螺孔。8)一般...
