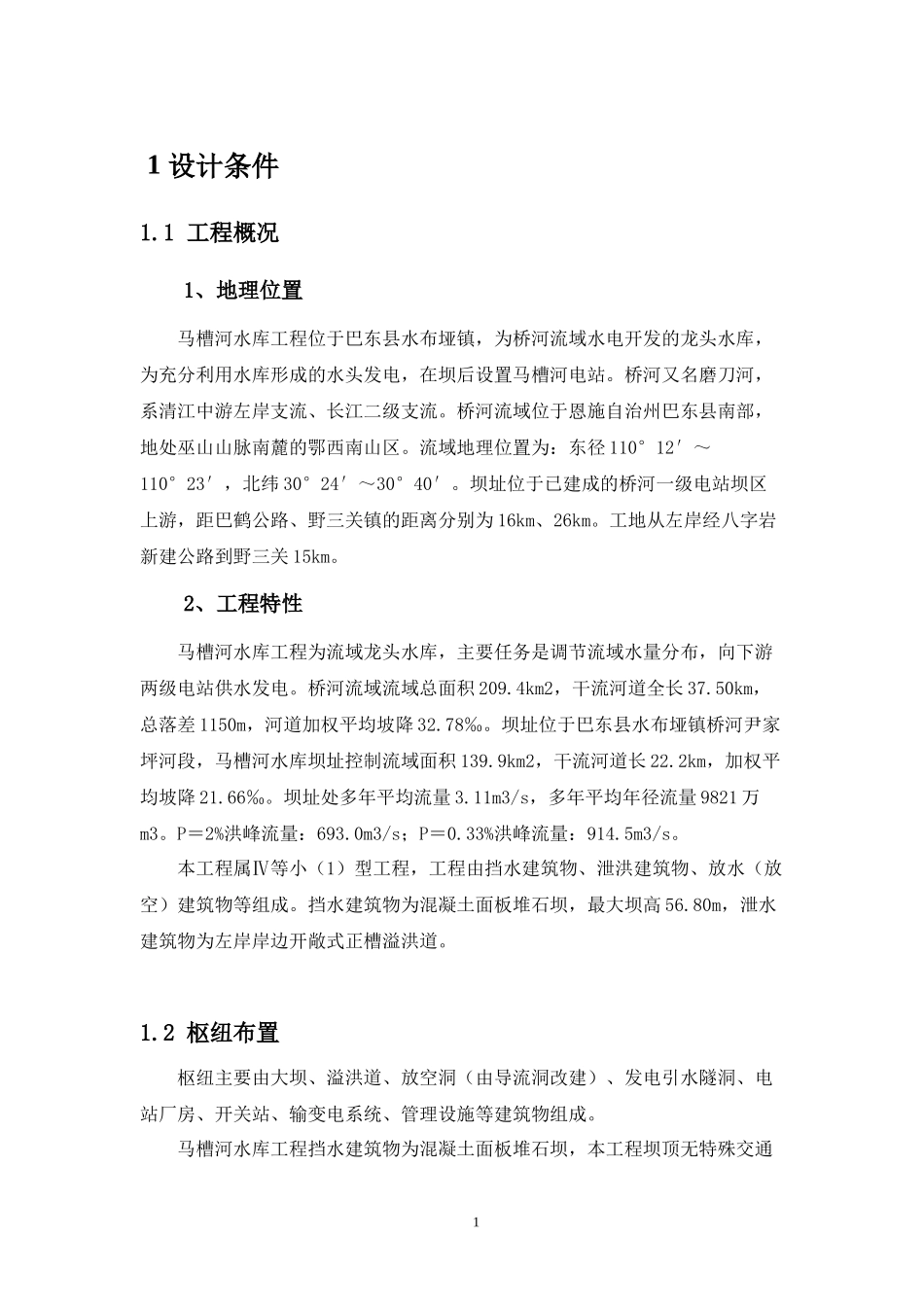

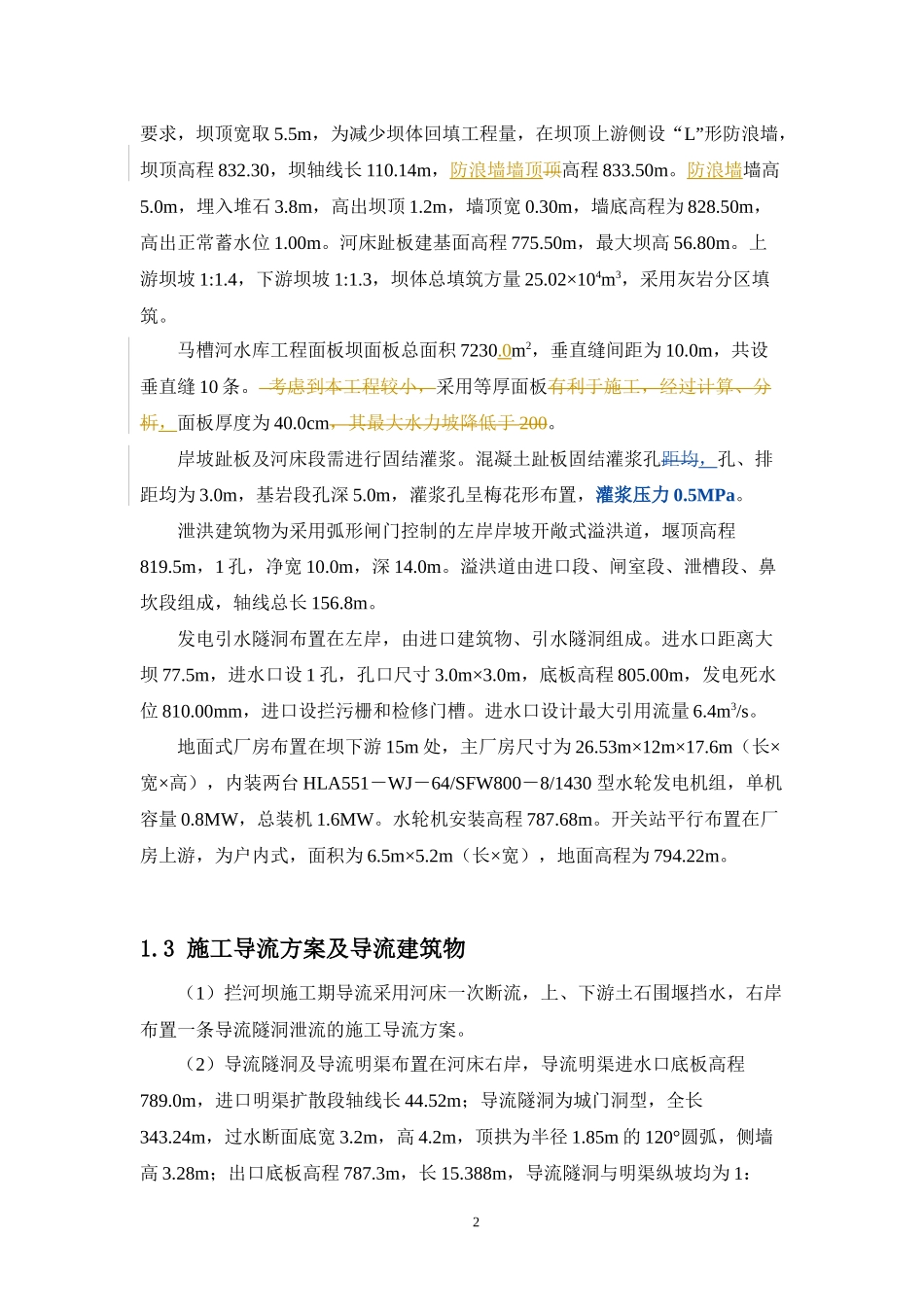

1设计条件1.1工程概况1、地理位置马槽河水库工程位于巴东县水布垭镇，为桥河流域水电开发的龙头水库，为充分利用水库形成的水头发电，在坝后设置马槽河电站。桥河又名磨刀河，系清江中游左岸支流、长江二级支流。桥河流域位于恩施自治州巴东县南部，地处巫山山脉南麓的鄂西南山区。流域地理位置为：东径110°12′～110°23′，北纬30°24′～30°40′。坝址位于已建成的桥河一级电站坝区上游，距巴鹤公路、野三关镇的距离分别为16km、26km。工地从左岸经八字岩新建公路到野三关15km。2、工程特性马槽河水库工程为流域龙头水库，主要任务是调节流域水量分布，向下游两级电站供水发电。桥河流域流域总面积209.4km2，干流河道全长37.50km，总落差1150m，河道加权平均坡降32.78‰。坝址位于巴东县水布垭镇桥河尹家坪河段，马槽河水库坝址控制流域面积139.9km2，干流河道长22.2km，加权平均坡降21.66‰。坝址处多年平均流量3.11m3/s，多年平均年径流量9821万m3。P＝2%洪峰流量：693.0m3/s；P＝0.33%洪峰流量：914.5m3/s。本工程属Ⅳ等小（1）型工程，工程由挡水建筑物、泄洪建筑物、放水（放空）建筑物等组成。挡水建筑物为混凝土面板堆石坝，最大坝高56.80m，泄水建筑物为左岸岸边开敞式正槽溢洪道。1.2枢纽布置枢纽主要由大坝、溢洪道、放空洞（由导流洞改建）、发电引水隧洞、电站厂房、开关站、输变电系统、管理设施等建筑物组成。马槽河水库工程挡水建筑物为混凝土面板堆石坝，本工程坝顶无特殊交通1要求，坝顶宽取5.5m，为减少坝体回填工程量，在坝顶上游侧设“L”形防浪墙，坝顶高程832.30，坝轴线长110.14m，防浪墙墙顶顶高程833.50m。防浪墙墙高5.0m，埋入堆石3.8m，高出坝顶1.2m，墙顶宽0.30m，墙底高程为828.50m，高出正常蓄水位1.00m。河床趾板建基面高程775.50m，最大坝高56.80m。上游坝坡1:1.4，下游坝坡1:1.3，坝体总填筑方量25.02×104m3，采用灰岩分区填筑。马槽河水库工程面板坝面板总面积7230.0m2，垂直缝间距为10.0m，共设垂直缝10条。考虑到本工程较小，采用等厚面板有利于施工，经过计算、分析，面板厚度为40.0cm，其最大水力坡降低于200。岸坡趾板及河床段需进行固结灌浆。混凝土趾板固结灌浆孔距均，孔、排距均为3.0m，基岩段孔深5.0m，灌浆孔呈梅花形布置，灌浆压力0.5MPa。泄洪建筑物为采用弧形闸门控制的左岸岸坡开敞式溢洪道，堰顶高程819.5m，1孔，净宽10.0m，深14.0m。溢洪道由进口段、闸室段、泄槽段、鼻坎段组成，轴线总长156.8m。发电引水隧洞布置在左岸，由进口建筑物、引水隧洞组成。进水口距离大坝77.5m，进水口设1孔，孔口尺寸3.0m×3.0m，底板高程805.00m，发电死水位810.00mm，进口设拦污栅和检修门槽。进水口设计最大引用流量6.4m3/s。地面式厂房布置在坝下游15m处，主厂房尺寸为26.53m×12m×17.6m（长×宽×高），内装两台HLA551－WJ－64/SFW800－8/1430型水轮发电机组，单机容量0.8MW，总装机1.6MW。水轮机安装高程787.68m。开关站平行布置在厂房上游，为户内式，面积为6.5m×5.2m（长×宽），地面高程为794.22m。1.3施工导流方案及导流建筑物（1）拦河坝施工期导流采用河床一次断流，上、下游土石围堰挡水，右岸布置一条导流隧洞泄流的施工导流方案。（2）导流隧洞及导流明渠布置在河床右岸，导流明渠进水口底板高程789.0m，进口明渠扩散段轴线长44.52m；导流隧洞为城门洞型，全长343.24m，过水断面底宽3.2m，高4.2m，顶拱为半径1.85m的120°圆弧，侧墙高3.28m；出口底板高程787.3m，长15.388m，导流隧洞与明渠纵坡均为1：2125。隧洞进、出口段，进口渐变段洞身采用全断面钢筋混凝土衬砌，其余洞段其余部分的隧洞采用20cm厚的C20混凝土护底，边墙为厚度10cm的混凝土喷护及沙浆抹面，顶拱喷锚支护，喷混凝土厚度10cm，锚杆长度3.0m，梅花形布置，孔、排距为1.95m（夹角60°）、2.0m。放空洞利用导流隧洞中部隧洞结合采用预埋放空钢管及控制闸阀改造而成。（3）上游围堰长约46.2m，顶宽3.0m，高程为794.0m。围堰采用1.0m的粘土心墙，将河床清基0.5m深后进行填筑。在堰顶布置灌浆平台对河床基础进行防渗帷幕灌浆，灌浆深入基岩以下1.0m，取2~1...
