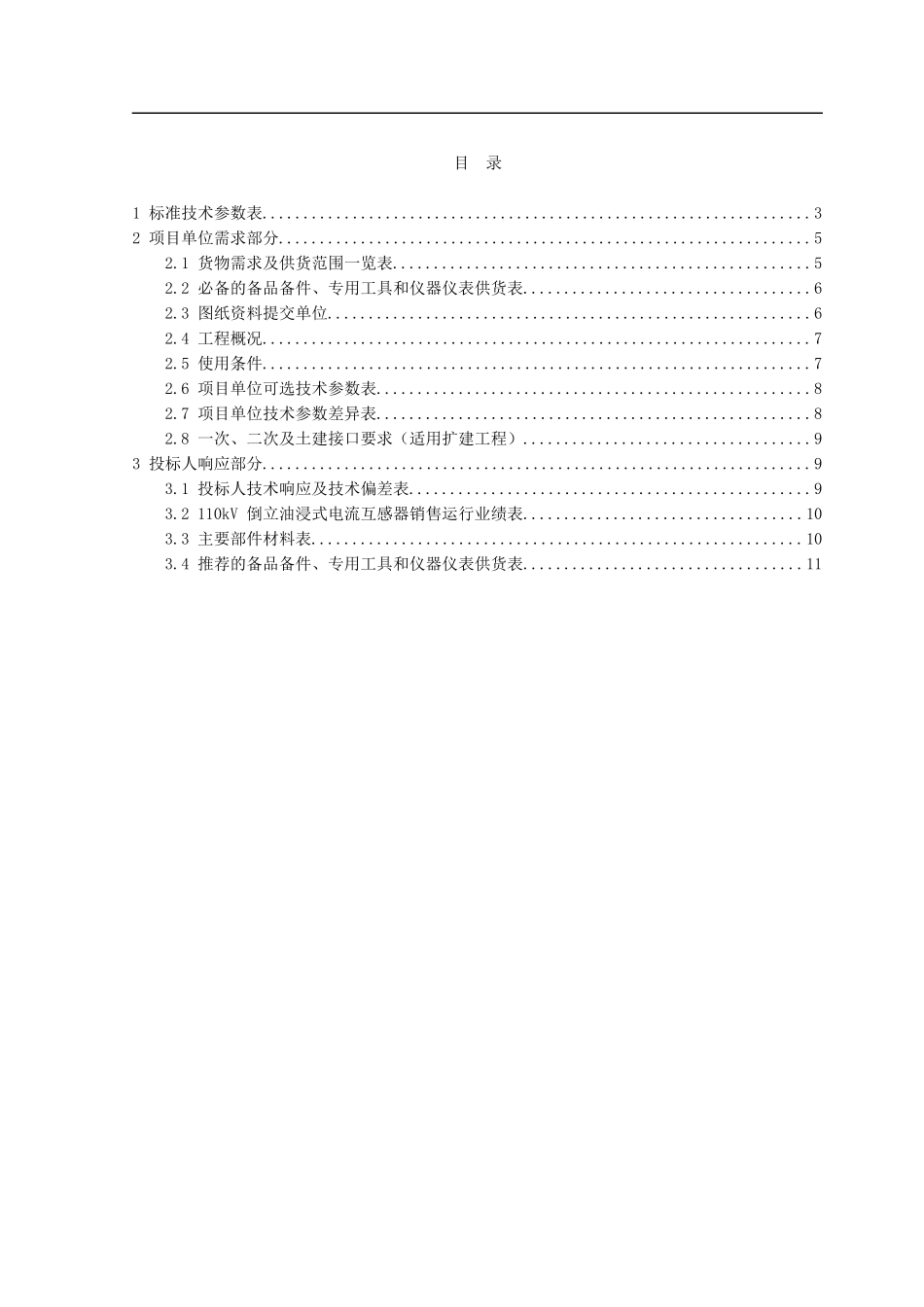

（2009年版）国家电网公司物资采购标准（交流电流互感器卷电磁式电流互感器册）110kV油浸倒立式电流互感器专用技术规范（编号：1003001-0110-02）国家电网公司二〇〇九年十二月1目录1标准技术参数表...................................................................32项目单位需求部分.................................................................52.1货物需求及供货范围一览表...................................................52.2必备的备品备件、专用工具和仪器仪表供货表...................................62.3图纸资料提交单位...........................................................62.4工程概况...................................................................72.5使用条件...................................................................72.6项目单位可选技术参数表.....................................................82.7项目单位技术参数差异表.....................................................82.8一次、二次及土建接口要求（适用扩建工程）...................................93投标人响应部分...................................................................93.1投标人技术响应及技术偏差表.................................................93.2110kV倒立油浸式电流互感器销售运行业绩表..................................103.3主要部件材料表............................................................103.4推荐的备品备件、专用工具和仪器仪表供货表..................................111标准技术参数表标准技术参数表（表1）中“标准参数值”栏是正常使用条件下标准化参数，不允许项目单位和投标人改动标准参数值。如有差异，项目单位请填写项目单位技术差异表(表8)。投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替。如有差异，请投标人填写投标人技术偏差表（表10）。表1标准技术参数表序号项目标准参数值投标人保证值1型式或型号户外、单相、油浸倒立式（投标人填写）2膨胀器的型式和材料（用于油浸型）金属波纹膨胀器（外罩材质见表7）（投标人填写）3额定电压（kV）110（投标人填写）4设备最高电压Um（kV）126（投标人填写）5额定频率（Hz）50（投标人填写）6额定一次电流I1n（A）见表7（投标人填写）7额定二次电流I2n（A）1（投标人填写）8额定扩大一次电流值（%）120（投标人填写）9铁心数见表7（投标人填写）10极性减极性（投标人填写）11级次额定电流比见表7（投标人填写）级次组合（P级含准确限值系数ALF）见表7（投标人填写）额定输出（VA）见表7（投标人填写）抽头绕组见表7（投标人填写）抽头电流比见表7（投标人填写）抽头准确级见表7（投标人填写）抽头额定输出（VA）见表7（投标人填写）功率因数cos0.8（投标人填写）12测量级仪表保安系数（FS）10（投标人填写）13局部放电水平（pC）在Um电压下≤10（投标人填写）在1.2Um∕电压下≤5（投标人填写）14绝缘水平雷电冲击耐受电压（kV峰值）550（投标人填写）第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页雷电冲击截波耐受电压（kV峰值）630（投标人填写）一次绕组工频耐受电压（kV方均根值、干试）230（投标人填写）一次绕组工频耐受电压（kV方均根值、湿试）200（投标人填写）一次绕组段间工频耐受电压（kV方均根值）3（投标人填写）二次绕组对地工频耐受电压（kV方均根值）3（投标人填写）二次绕组之间工频耐受电压（kV方均根值）3（投标人填写）二次绕组匝间过电压（kV峰值）4.5（投标人填写）末屏对地工频耐受电压（kV方均根值）5（投标人填写）15主绝缘介质损耗因数tan（%）在10kV下≤0.5（投标人填写）在Um∕电压下≤0.5（投标人填写）在（0.5～1）Um/电压下，tand增量≤0.1（投标人填写）16短时热稳定电流及持续时间一次绕组并联时（kA方均根值）见表7（投标人填写）一次绕组串联时（kA方均根值）见表7（投标人填写）热稳定电流持续时间（...
