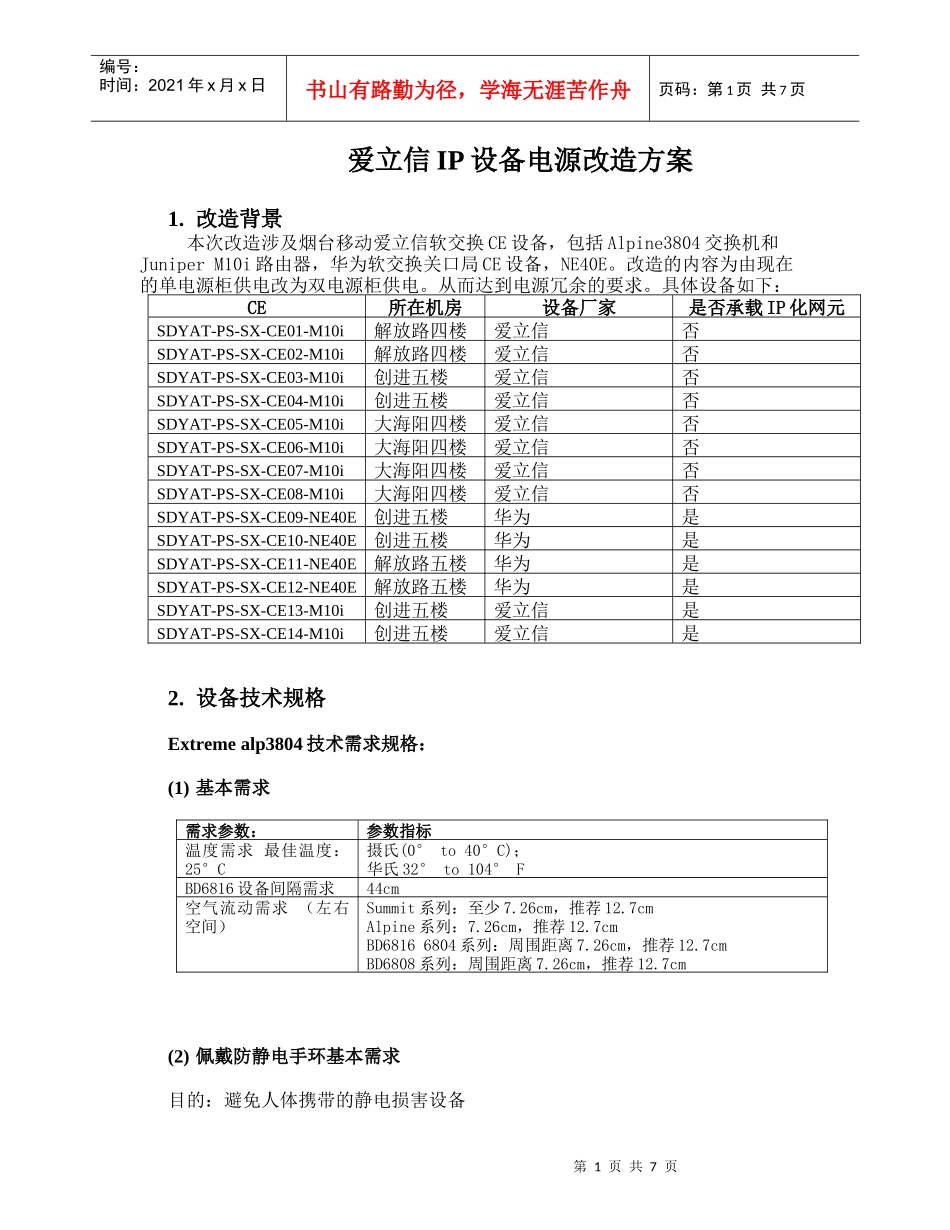

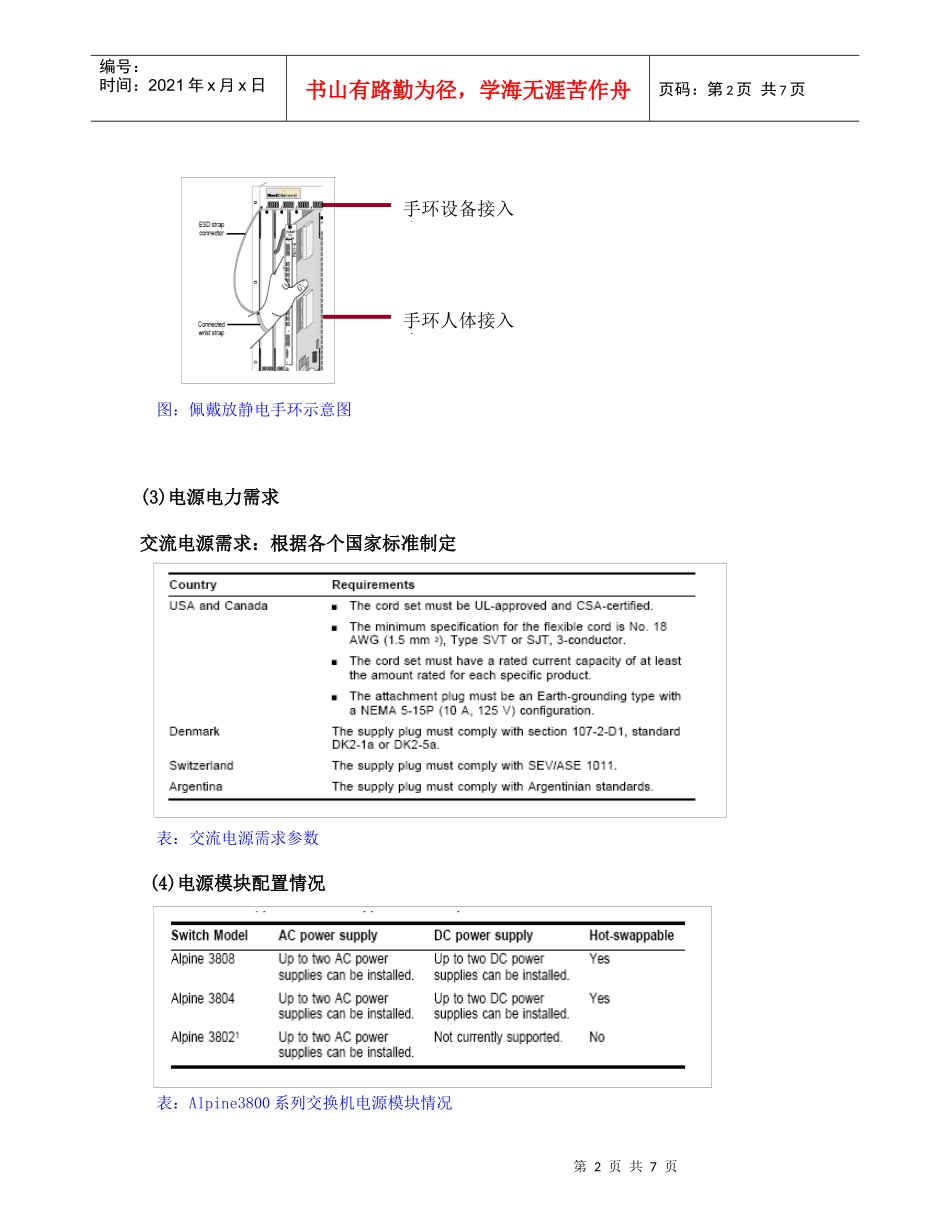

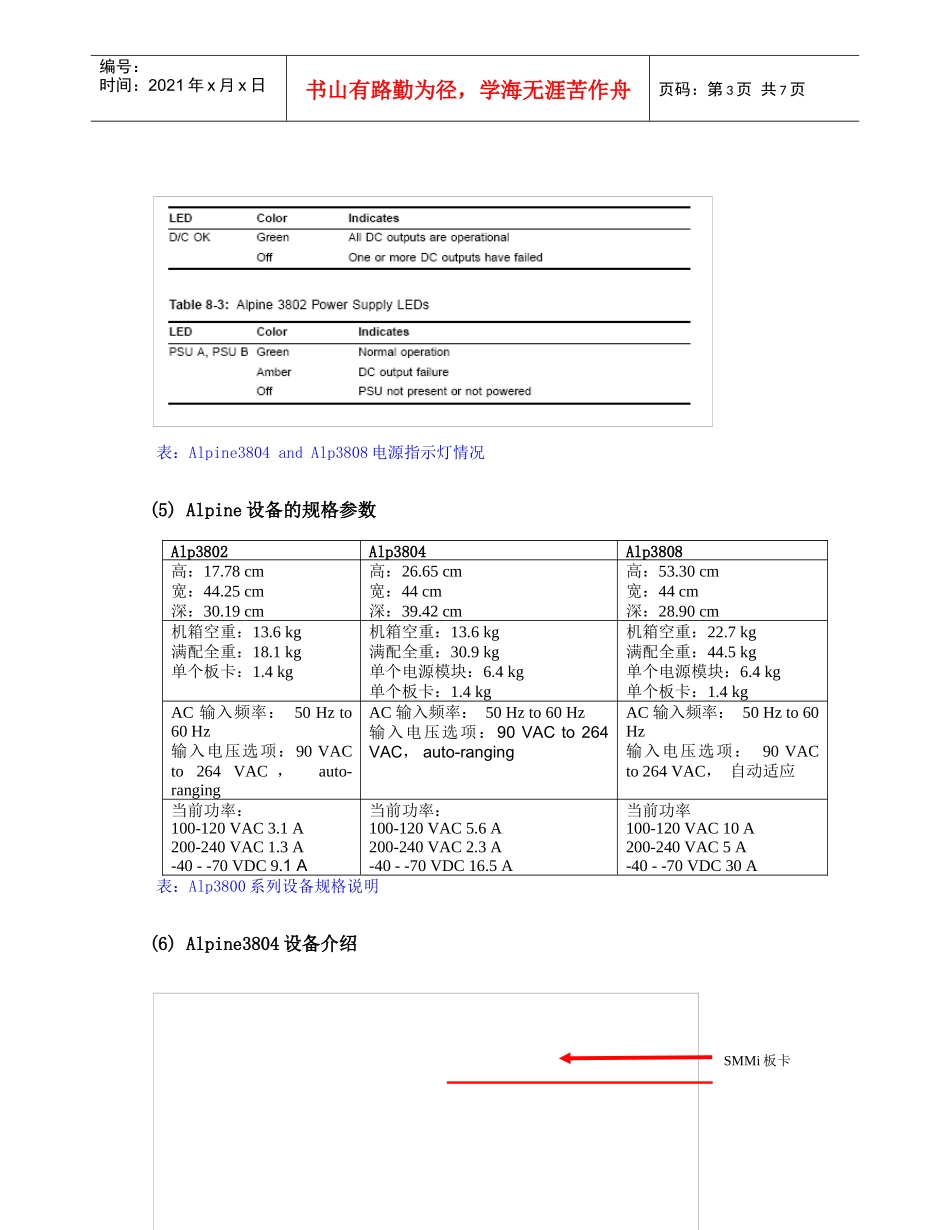

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页爱立信IP设备电源改造方案1.改造背景本次改造涉及烟台移动爱立信软交换CE设备，包括Alpine3804交换机和JuniperM10i路由器，华为软交换关口局CE设备，NE40E。改造的内容为由现在的单电源柜供电改为双电源柜供电。从而达到电源冗余的要求。具体设备如下：CE所在机房设备厂家是否承载IP化网元SDYAT-PS-SX-CE01-M10i解放路四楼爱立信否SDYAT-PS-SX-CE02-M10i解放路四楼爱立信否SDYAT-PS-SX-CE03-M10i创进五楼爱立信否SDYAT-PS-SX-CE04-M10i创进五楼爱立信否SDYAT-PS-SX-CE05-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE06-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE07-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE08-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE09-NE40E创进五楼华为是SDYAT-PS-SX-CE10-NE40E创进五楼华为是SDYAT-PS-SX-CE11-NE40E解放路五楼华为是SDYAT-PS-SX-CE12-NE40E解放路五楼华为是SDYAT-PS-SX-CE13-M10i创进五楼爱立信是SDYAT-PS-SX-CE14-M10i创进五楼爱立信是2.设备技术规格Extremealp3804技术需求规格：(1)基本需求需求参数：参数指标温度需求最佳温度：25°C摄氏(0°to40°C)；华氏32°to104°FBD6816设备间隔需求44cm空气流动需求（左右空间）Summit系列：至少7.26cm，推荐12.7cmAlpine系列：7.26cm，推荐12.7cmBD68166804系列：周围距离7.26cm，推荐12.7cmBD6808系列：周围距离7.26cm，推荐12.7cm(2)佩戴防静电手环基本需求目的：避免人体携带的静电损害设备第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图：佩戴放静电手环示意图(3)电源电力需求交流电源需求：根据各个国家标准制定表：交流电源需求参数(4)电源模块配置情况表：Alpine3800系列交换机电源模块情况手环设备接入点手环人体接入点第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页表：Alpine3804andAlp3808电源指示灯情况(5)Alpine设备的规格参数Alp3802Alp3804Alp3808高：17.78cm宽：44.25cm深：30.19cm高：26.65cm宽：44cm深：39.42cm高：53.30cm宽：44cm深：28.90cm机箱空重：13.6kg满配全重：18.1kg单个板卡：1.4kg机箱空重：13.6kg满配全重：30.9kg单个电源模块：6.4kg单个板卡：1.4kg机箱空重：22.7kg满配全重：44.5kg单个电源模块：6.4kg单个板卡：1.4kgAC输入频率：50Hzto60Hz输入电压选项：90VACto264VAC，auto-rangingAC输入频率：50Hzto60Hz输入电压选项：90VACto264VAC，auto-rangingAC输入频率：50Hzto60Hz输入电压选项：90VACto264VAC，自动适应当前功率：100-120VAC3.1A200-240VAC1.3A-40--70VDC9.1A当前功率：100-120VAC5.6A200-240VAC2.3A-40--70VDC16.5A当前功率100-120VAC10A200-240VAC5A-40--70VDC30A表：Alp3800系列设备规格说明(6)Alpine3804设备介绍SMMi板卡第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图：Alpine3804设备前视图图：Alpine3804设备后视图JuniperM10i技术需求规格：(1)M10i设备介绍图：JuniperM10i设备后视图图：Juniper设备后视图I/O板卡槽位备用电源模块主用电源模块第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页1、JuniperM10i设备电源模块满配：4块2、其中P/S0andP/S1为一组定义为：A3、其中P/S2andP/S3为一组定义为：B4、A/B两组互为冗余关系。5、1/4块电源模块不能正常工作！图：电源模块示意图(2)电源模块技术参数描述详述Maximumpoweroutput293WDCinputvoltageNominal:–48，–60VDCOperatingrange:–40.5to–72VDCInputDCcurrentrating10A@–48VOutputvoltages+3.3V@40A，+2.5V@20A，+5.0V@15A，+12V@3A(3)电源指示灯技术参数LabelColorStateDescriptionOUTPUTOKGreenOnsteadilyPowersupplyisfunctioningnormally，inputisoccurring，outputsarewithinrange，andthetemperatureiswithinrange.BlinkingPowersupplyisnotfunctioning，isstartingup，isnotproperlyinserted，orairf...
