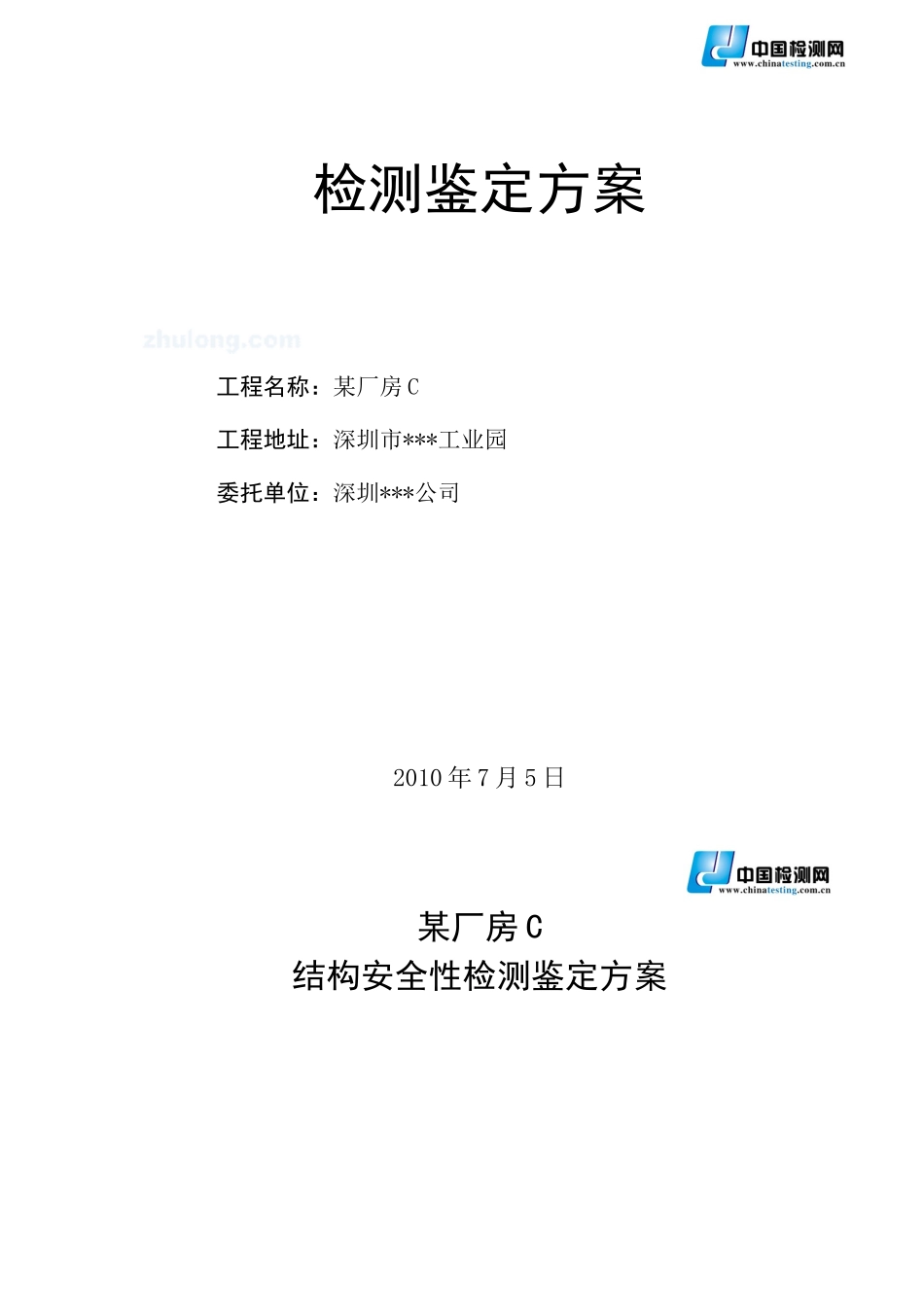

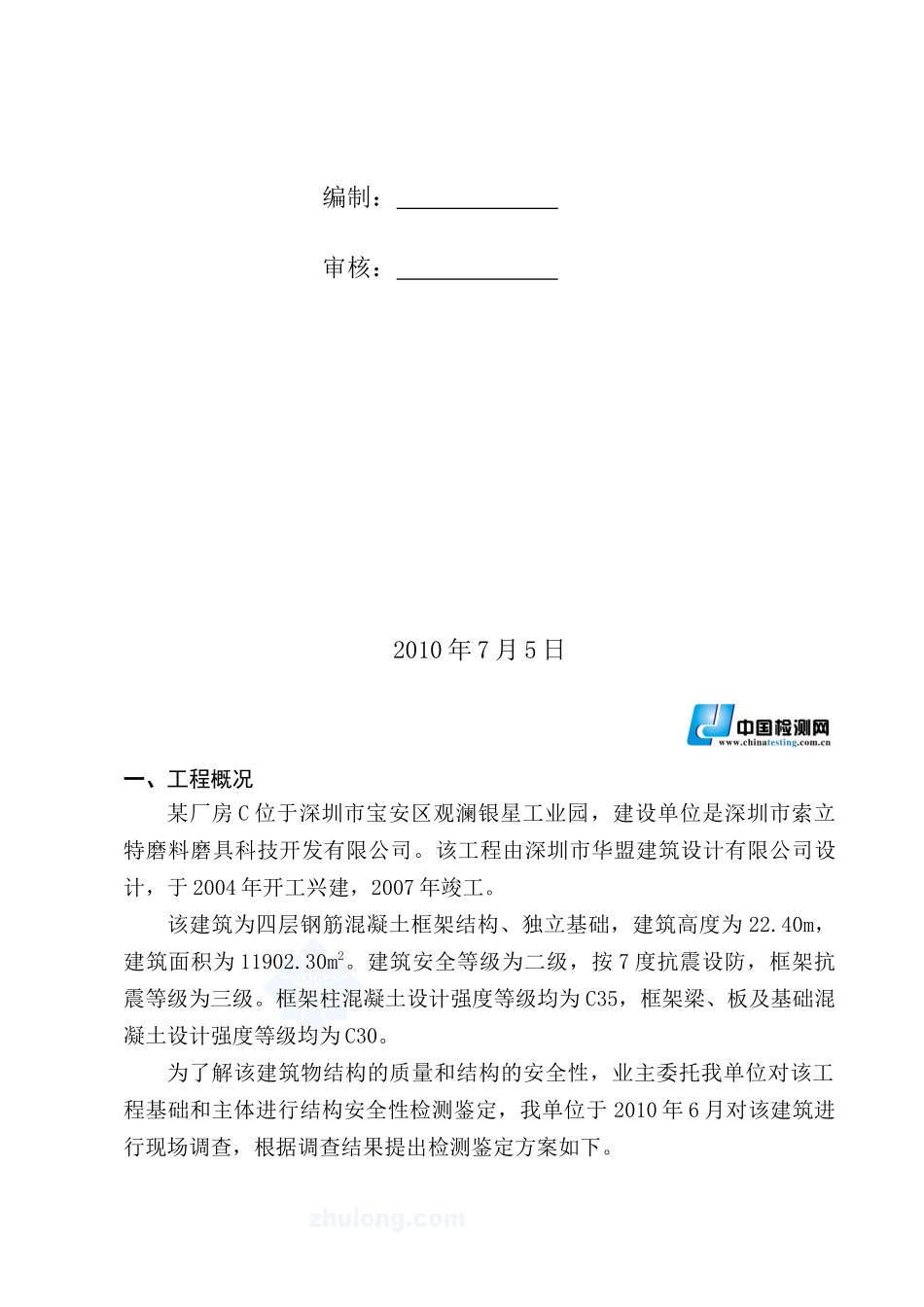

检测鉴定方案工程名称：某厂房C工程地址：深圳市***工业园委托单位：深圳***公司2010年7月5日某厂房C结构安全性检测鉴定方案编制：审核：2010年7月5日一、工程概况某厂房C位于深圳市宝安区观澜银星工业园，建设单位是深圳市索立特磨料磨具科技开发有限公司。该工程由深圳市华盟建筑设计有限公司设计，于2004年开工兴建，2007年竣工。该建筑为四层钢筋混凝土框架结构、独立基础，建筑高度为22.40m，建筑面积为11902.30m2。建筑安全等级为二级，按7度抗震设防，框架抗震等级为三级。框架柱混凝土设计强度等级均为C35，框架梁、板及基础混凝土设计强度等级均为C30。为了解该建筑物结构的质量和结构的安全性，业主委托我单位对该工程基础和主体进行结构安全性检测鉴定，我单位于2010年6月对该建筑进行现场调查，根据调查结果提出检测鉴定方案如下。二、检测鉴定的内容和方法、仪器和依据（一）内容和方法1.采用钻芯法检测梁、柱的混凝土强度。2.采用钢筋探测仪检测梁、板、柱的钢筋配置情况和钢筋保护层厚度，同时适量选取梁、柱凿槽验证钢筋直径。3.检测钢筋混凝土梁、柱的截面尺寸及楼板的厚度。4.检测构件混凝土碳化深度及钢筋是否锈蚀。5.截取构件中的钢筋作钢筋力学工艺性能试验。6.查看结构布置是否合理、构件传力是否直接等。7.检测整栋建筑物的轴线尺寸、层高。8.检测整栋建筑物的梁、板、柱等构件是否有裂缝，并分析裂缝产生的原因、裂缝是否已造成对结构的危害等。9.检测墙体与框架柱是否按规范要求设置拉结筋,墙体是否按规范要求设置构造柱及圈梁。10.检测围护结构变形、裂缝、渗漏情况。11.采用钻芯法检测基础混凝土强度等级，检测基础尺寸，查看基础混凝土是否存在开裂、酥松等质量缺陷。12.用经纬仪检测整栋建筑物是否有倾斜。13.根据检测结果及国家现行规范对该建筑物作出结构安全性鉴定。（二）检测仪器1.钢筋探测仪器(DJGW-2A)2.激光测距仪(LeicaDISTOTM)3.电子经纬仪(FDT2GC)4.水准仪（NA2）5.钻芯机(Z1Z-200e)6.裂缝观测仪(DJCK-2)7.游标卡尺(0.02mm)8.指南针(DQL-4型)9.其它检测仪器（三）检测鉴定依据1.建筑施工图、结构施工图；2.《钻芯法检测混凝土强度技术规程》（CECS03：2007）；3.《建筑变形测量规程》（JGJ8－2007）4.《建筑结构检测技术标准》（GB/T50344-2004）；5.《工业建筑可靠性鉴定标准》（GB50144-2008）；6.《民用建筑可靠性鉴定标准》(GB50292-1999)；7.《建筑工程施工验收统一标准》（GB50300-2001）；8.《建筑结构荷载规范》（GB50009-2001）；9.《混凝土结构设计规范》（GB50010-2002）；10.《建筑地基基础设计规范》（GB50007-2002）；11.《建筑抗震设计规范》（GB50011-2001）；12.《建筑抗震鉴定标准》（GB50023-2009)；13.《混凝土结构工程施工质量验收规范》（GB50204-2002）；14.《建筑地基基础工程施工质量验收规范》（GB50202-2002）；15.业主的工程质量检测鉴定委托书。三、检测数量(一)梁、柱混凝土强度的检测梁、柱的钻芯检测数量(按批检测，每个构件钻取1个芯样)，见表1。表1混凝土强度钻芯检测的构件数构件类型楼层每层构件总数检测批容量样本容样每层抽检构件数框架柱一层4284158二层427三层4284158四层427框架梁二层70280328三层708四层708屋面708(二)梁、板、柱配筋和钢筋保护层厚度的检测1.梁、柱、板检测数量见表2。表2配筋及钢筋保护层厚度检测的构件数构件类型楼层每层构件总数检测批容量样本容样每层抽检构件数框架柱一层4284137二层426三层4284137四层426框架梁二层70280328三层708四层708屋面708板二层29116205三层295四层295屋面2952．梁、柱凿槽查钢筋：各3件/层。(三)梁、柱、板截面尺寸（厚度）的检测1．梁、柱、板检测数量见表3。表3截面尺寸（厚度）检测的构件数构件类型楼层每层构件总数检测批容量样本容样每层抽检构件数框架柱一层4284137二层426三层4284137四层426框架梁二层70280328三层708四层708屋面708板二层2987155三层295四层295(四)结构布置、构件传力情况的检测整栋建筑物。(五)建筑物的轴线尺寸、层高的检测整栋建筑物。(六)梁、柱混凝土碳化深度的检测梁、柱检测数量见表4。表4混凝土碳化深度检测...
