北京市电话局光纤接入网技术规范(1)VIP免费

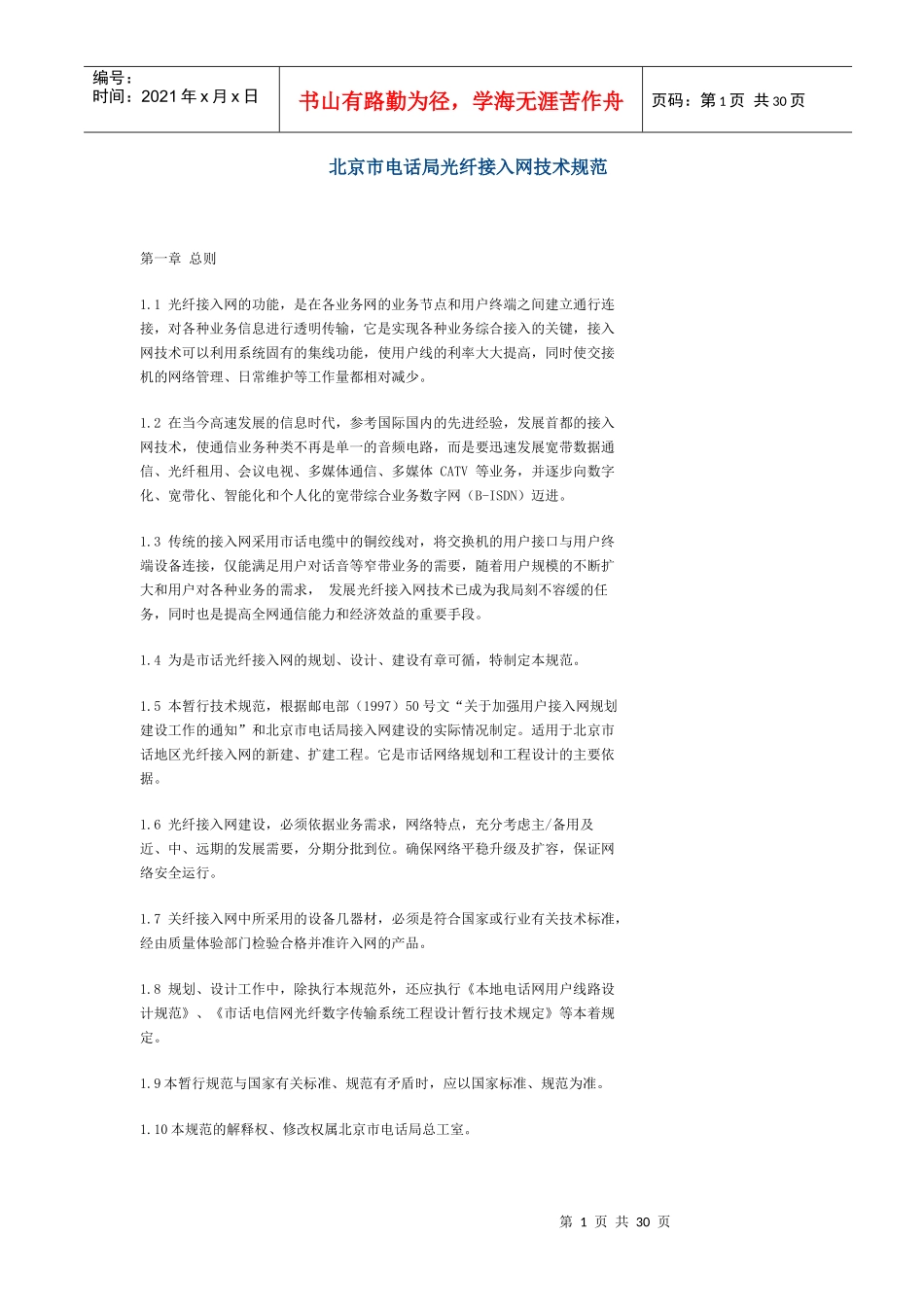

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页北京市电话局光纤接入网技术规范第一章总则1.1光纤接入网的功能，是在各业务网的业务节点和用户终端之间建立通行连接，对各种业务信息进行透明传输，它是实现各种业务综合接入的关键，接入网技术可以利用系统固有的集线功能，使用户线的利率大大提高，同时使交接机的网络管理、日常维护等工作量都相对减少。1.2在当今高速发展的信息时代，参考国际国内的先进经验，发展首都的接入网技术，使通信业务种类不再是单一的音频电路，而是要迅速发展宽带数据通信、光纤租用、会议电视、多媒体通信、多媒体CATV等业务，并逐步向数字化、宽带化、智能化和个人化的宽带综合业务数字网（B-ISDN）迈进。1.3传统的接入网采用市话电缆中的铜绞线对，将交换机的用户接口与用户终端设备连接，仅能满足用户对话音等窄带业务的需要，随着用户规模的不断扩大和用户对各种业务的需求，发展光纤接入网技术已成为我局刻不容缓的任务，同时也是提高全网通信能力和经济效益的重要手段。1.4为是市话光纤接入网的规划、设计、建设有章可循，特制定本规范。1.5本暂行技术规范，根据邮电部（1997）50号文“关于加强用户接入网规划建设工作的通知”和北京市电话局接入网建设的实际情况制定。适用于北京市话地区光纤接入网的新建、扩建工程。它是市话网络规划和工程设计的主要依据。1.6光纤接入网建设，必须依据业务需求，网络特点，充分考虑主/备用及近、中、远期的发展需要，分期分批到位。确保网络平稳升级及扩容，保证网络安全运行。1.7关纤接入网中所采用的设备几器材，必须是符合国家或行业有关技术标准，经由质量体验部门检验合格并准许入网的产品。1.8规划、设计工作中，除执行本规范外，还应执行《本地电话网用户线路设计规范》、《市话电信网光纤数字传输系统工程设计暂行技术规定》等本着规定。1.9本暂行规范与国家有关标准、规范有矛盾时，应以国家标准、规范为准。1.10本规范的解释权、修改权属北京市电话局总工室。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页第二章用户光缆网组网原则2.1组网方式2.1.1用户光缆网原则上以局间的服务区域为基础建设。其结构以#型为主、星型为辅。2.1.2用户光缆网首先实现光纤到大楼（FTTB），光纤到小区（FTT#），光纤到路边（FTTC），最后实现光纤到办公室（FTTO），光纤到家庭（FTTH）。2.1.3用户光缆网的配纤宜采用交接方式，加强灵活配纤功能。2.1.4光缆环中，选择纤序1-12为每个交接点的公用纤，接入每个交接点的主干ODF，以满足诸如SDH等设备的技术要求。见附件#。2.1.5光交接点的容量以48芯（24进24出，不含公用纤），为#本单元，特殊情况可依覆盖面积及业务量状况，以24芯为单元增减。2.1.6基础网络中，每一平方公里左右地域应设一个光交接点，每个光交接点以带4-6个光终端点的容量为宜。2.1.7光交接点至光终端点一般采用星型结构，重要用户应选用两个不同的物理路由进纤，形成环形结构，确保光通路安全。2.1.8光交接点应分设主干ODF和配线ODF，主干光纤与配线光纤的沟通采用光跳线跳接形式，减少配线光缆对主干光缆的影响。2.1.9对暂时形不成环路的地区，应按整体规划分布实施，主干光缆一般不递减，随其发展，逐步成环。2.1.10光缆环在初建时，主干光缆的芯数配置，要有一定的备用#。2.1.11光缆的纤序编号，光交接点，光终端点命须规范统一。2.2主干光缆2.2.1局端ODF至光交接点主干ODF间的光缆，称主干光缆。2.2.2主干光缆选型，敷设方式应符合本规范要求。2.2.3光交接点位置距主环管道路由较近且具备条件的，主干A、B两个方向的光缆应全部进入光交接点。分支部分光纤上主干ODF#过路部分光纤在交接间内熔接和收容，减少室外分歧接头。光交接点#置与主环管道路由距离远，且不具备条件时，应在距光交接点较近#孔内设分歧接口。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页2.2.4主干光缆敷设时，如某些光交接点条件尚为成熟，可在距光交接点较近的人孔内按规定...
