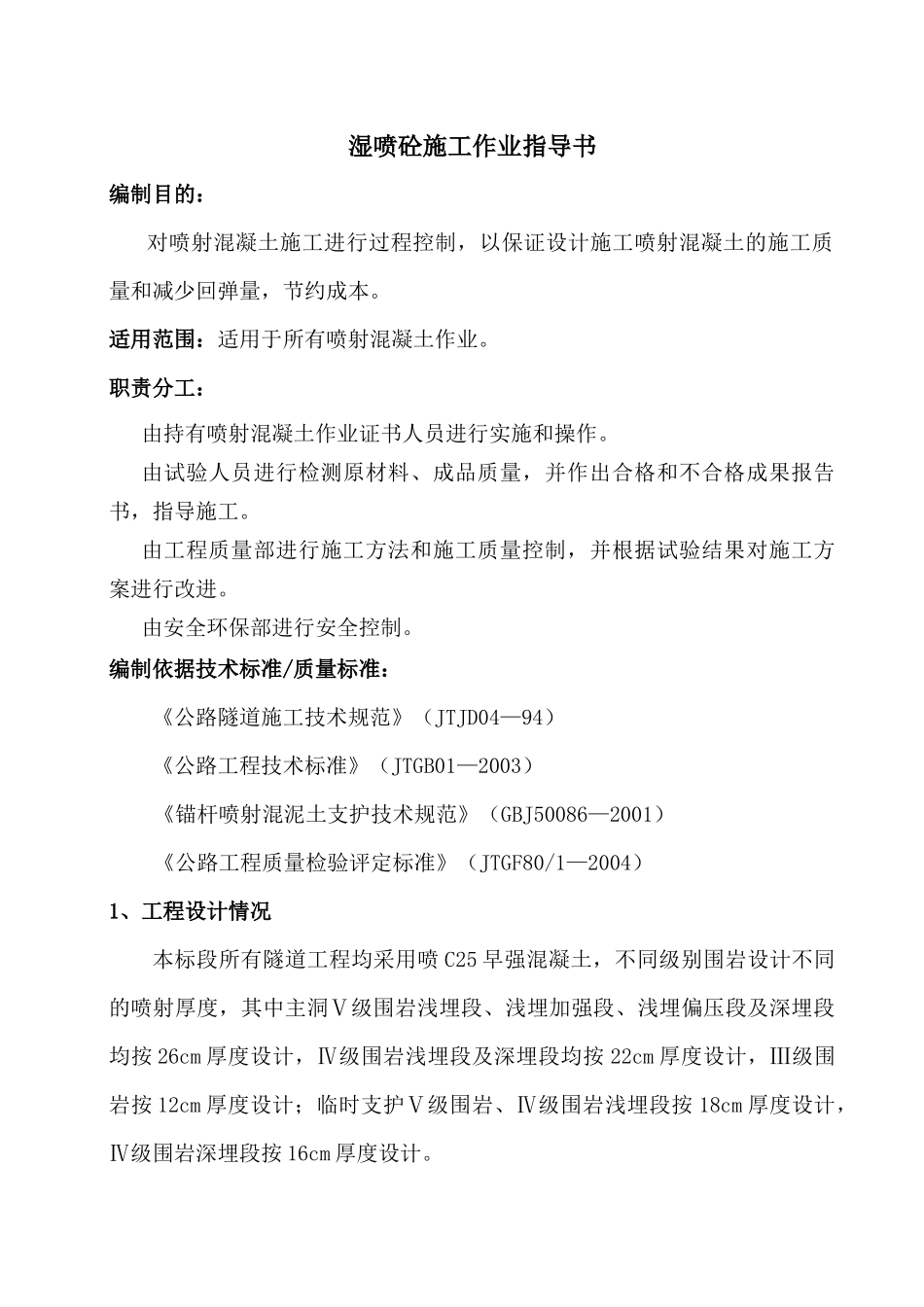

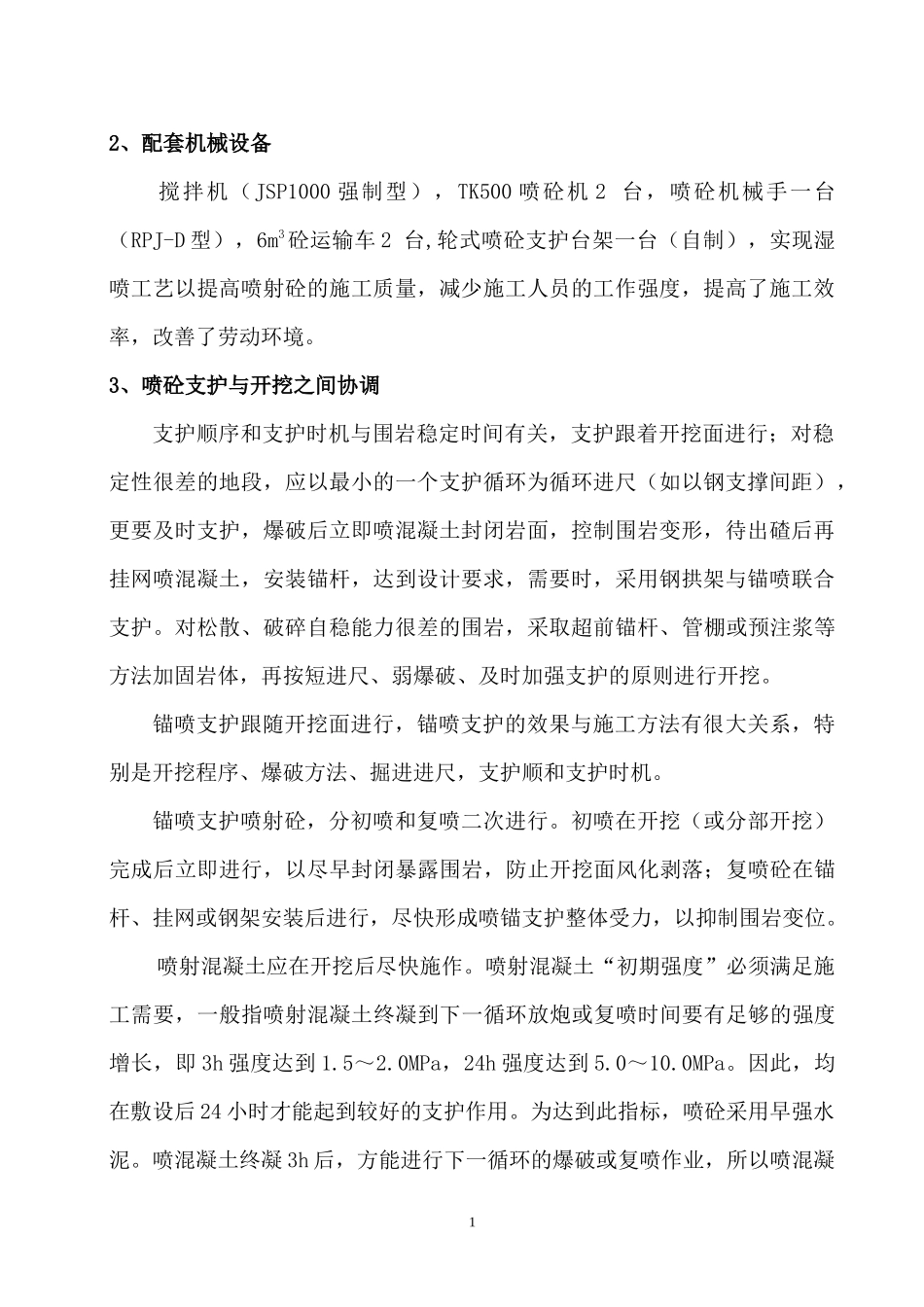

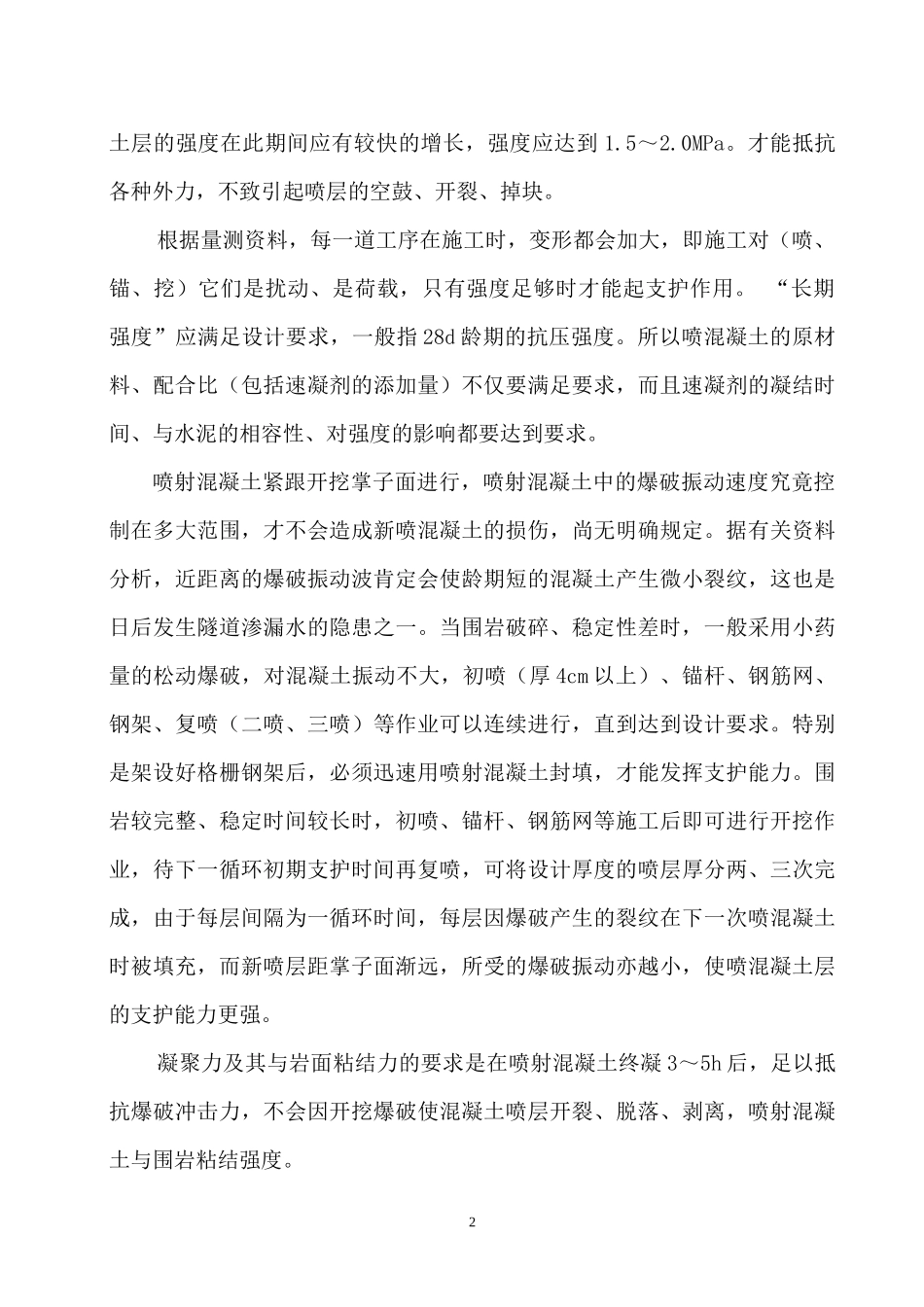

湿喷砼施工作业指导书编制目的：对喷射混凝土施工进行过程控制，以保证设计施工喷射混凝土的施工质量和减少回弹量，节约成本。适用范围：适用于所有喷射混凝土作业。职责分工：由持有喷射混凝土作业证书人员进行实施和操作。由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。由工程质量部进行施工方法和施工质量控制，并根据试验结果对施工方案进行改进。由安全环保部进行安全控制。编制依据技术标准/质量标准：《公路隧道施工技术规范》（JTJD04—94）《公路工程技术标准》（JTGB01—2003）《锚杆喷射混泥土支护技术规范》（GBJ50086—2001）《公路工程质量检验评定标准》（JTGF80/1—2004）1、工程设计情况本标段所有隧道工程均采用喷C25早强混凝土，不同级别围岩设计不同的喷射厚度，其中主洞Ⅴ级围岩浅埋段、浅埋加强段、浅埋偏压段及深埋段均按26cm厚度设计，Ⅳ级围岩浅埋段及深埋段均按22cm厚度设计，Ⅲ级围岩按12cm厚度设计；临时支护Ⅴ级围岩、Ⅳ级围岩浅埋段按18cm厚度设计，Ⅳ级围岩深埋段按16cm厚度设计。2、配套机械设备搅拌机（JSP1000强制型），TK500喷砼机2台，喷砼机械手一台（RPJ-D型），6m3砼运输车2台,轮式喷砼支护台架一台（自制），实现湿喷工艺以提高喷射砼的施工质量，减少施工人员的工作强度，提高了施工效率，改善了劳动环境。3、喷砼支护与开挖之间协调支护顺序和支护时机与围岩稳定时间有关，支护跟着开挖面进行；对稳定性很差的地段，应以最小的一个支护循环为循环进尺（如以钢支撑间距），更要及时支护，爆破后立即喷混凝土封闭岩面，控制围岩变形，待出碴后再挂网喷混凝土，安装锚杆，达到设计要求，需要时，采用钢拱架与锚喷联合支护。对松散、破碎自稳能力很差的围岩，采取超前锚杆、管棚或预注浆等方法加固岩体，再按短进尺、弱爆破、及时加强支护的原则进行开挖。锚喷支护跟随开挖面进行，锚喷支护的效果与施工方法有很大关系，特别是开挖程序、爆破方法、掘进进尺，支护顺和支护时机。锚喷支护喷射砼，分初喷和复喷二次进行。初喷在开挖（或分部开挖）完成后立即进行，以尽早封闭暴露围岩，防止开挖面风化剥落；复喷砼在锚杆、挂网或钢架安装后进行，尽快形成喷锚支护整体受力，以抑制围岩变位。喷射混凝土应在开挖后尽快施作。喷射混凝土“初期强度”必须满足施工需要，一般指喷射混凝土终凝到下一循环放炮或复喷时间要有足够的强度增长，即3h强度达到1.5～2.0MPa，24h强度达到5.0～10.0MPa。因此，均在敷设后24小时才能起到较好的支护作用。为达到此指标，喷砼采用早强水泥。喷混凝土终凝3h后，方能进行下一循环的爆破或复喷作业，所以喷混凝1土层的强度在此期间应有较快的增长，强度应达到1.5～2.0MPa。才能抵抗各种外力，不致引起喷层的空鼓、开裂、掉块。根据量测资料，每一道工序在施工时，变形都会加大，即施工对（喷、锚、挖）它们是扰动、是荷载，只有强度足够时才能起支护作用。“长期强度”应满足设计要求，一般指28d龄期的抗压强度。所以喷混凝土的原材料、配合比（包括速凝剂的添加量）不仅要满足要求，而且速凝剂的凝结时间、与水泥的相容性、对强度的影响都要达到要求。喷射混凝土紧跟开挖掌子面进行，喷射混凝土中的爆破振动速度究竟控制在多大范围，才不会造成新喷混凝土的损伤，尚无明确规定。据有关资料分析，近距离的爆破振动波肯定会使龄期短的混凝土产生微小裂纹，这也是日后发生隧道渗漏水的隐患之一。当围岩破碎、稳定性差时，一般采用小药量的松动爆破，对混凝土振动不大，初喷（厚4cm以上）、锚杆、钢筋网、钢架、复喷（二喷、三喷）等作业可以连续进行，直到达到设计要求。特别是架设好格栅钢架后，必须迅速用喷射混凝土封填，才能发挥支护能力。围岩较完整、稳定时间较长时，初喷、锚杆、钢筋网等施工后即可进行开挖作业，待下一循环初期支护时间再复喷，可将设计厚度的喷层厚分两、三次完成，由于每层间隔为一循环时间，每层因爆破产生的裂纹在下一次喷混凝土时被填充，而新喷层距掌子面渐远，所受的爆破振动亦越小，使喷混凝土层的支护能力更强。凝聚力及其与岩面粘结力的要求是在...
