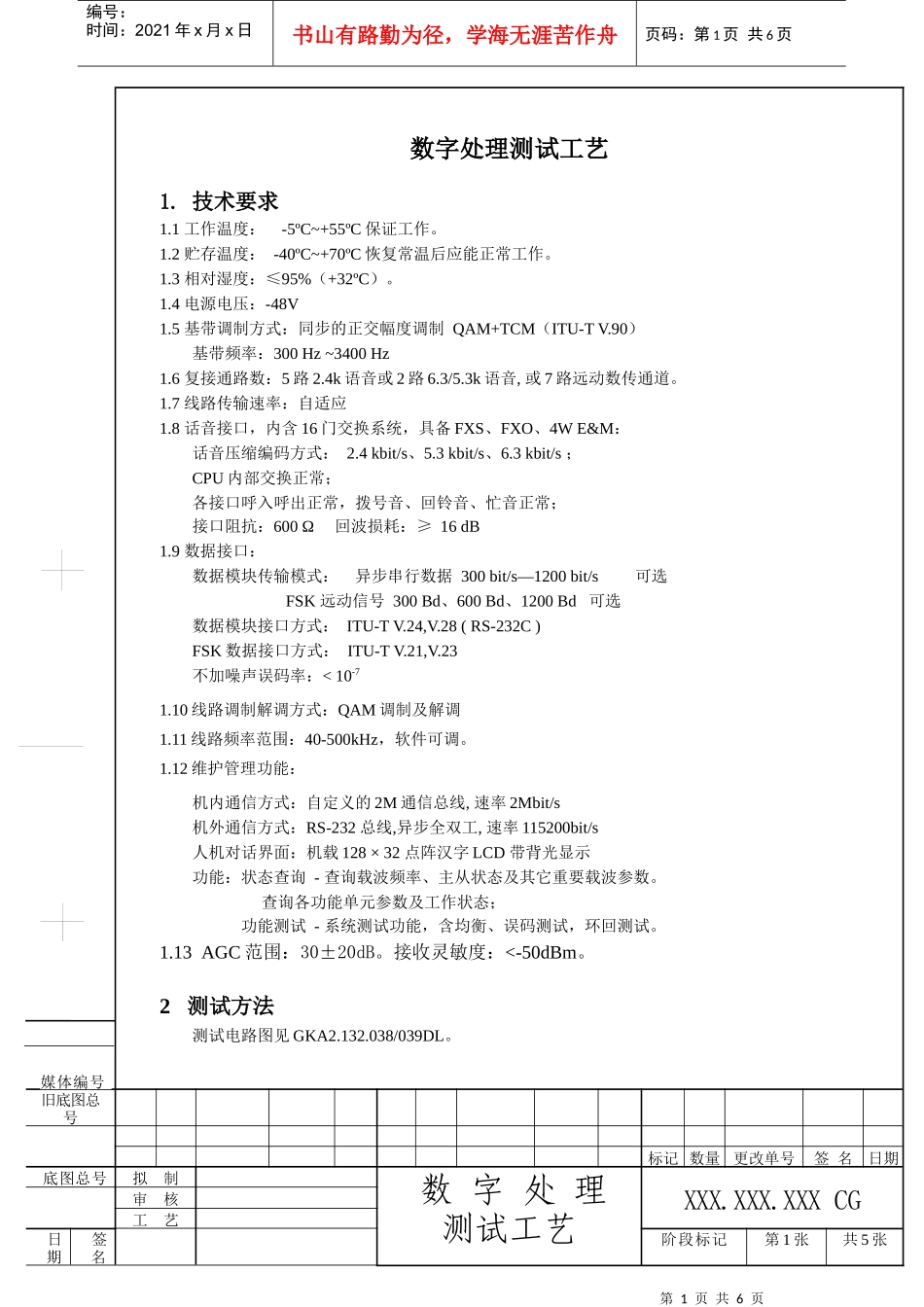

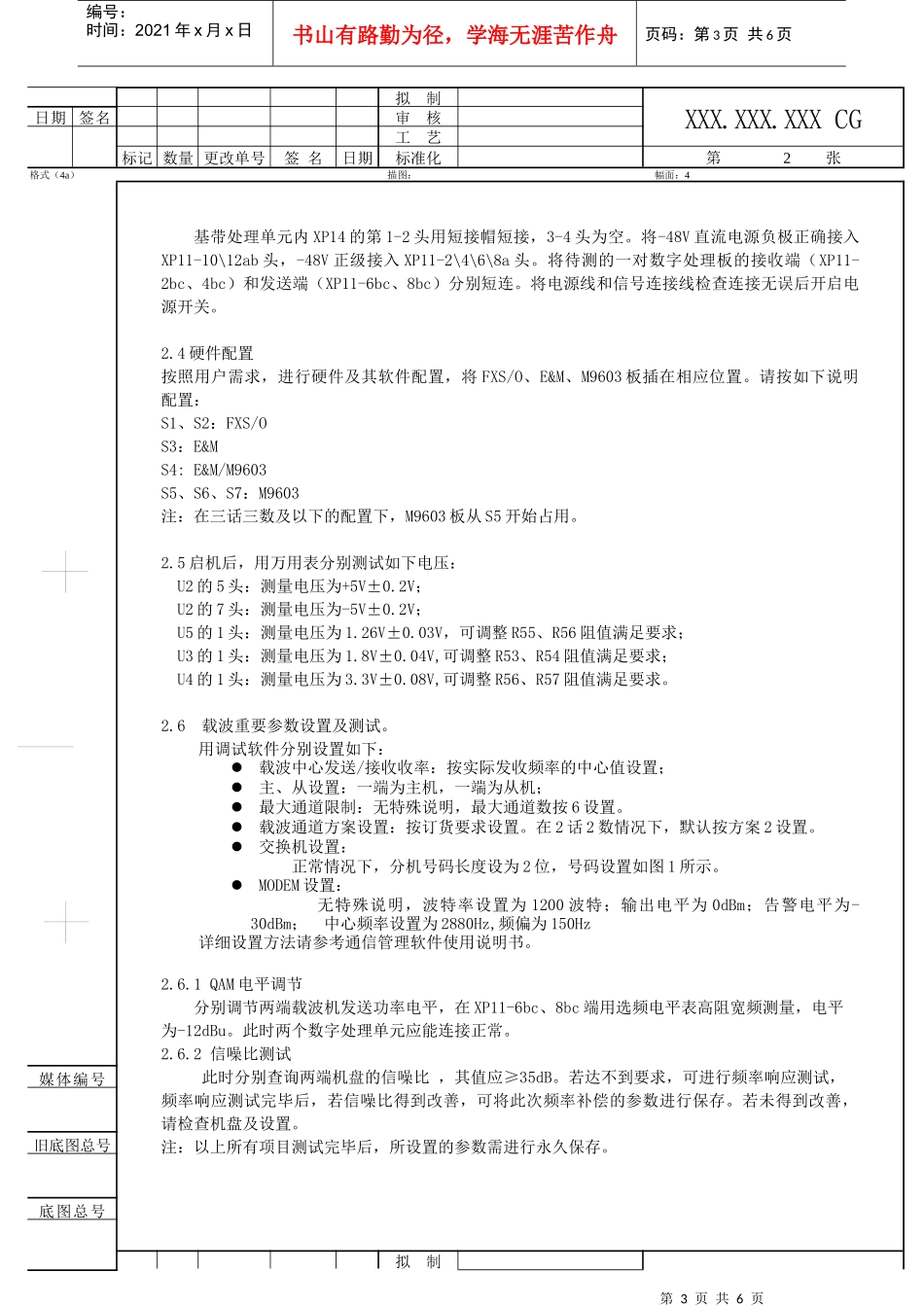

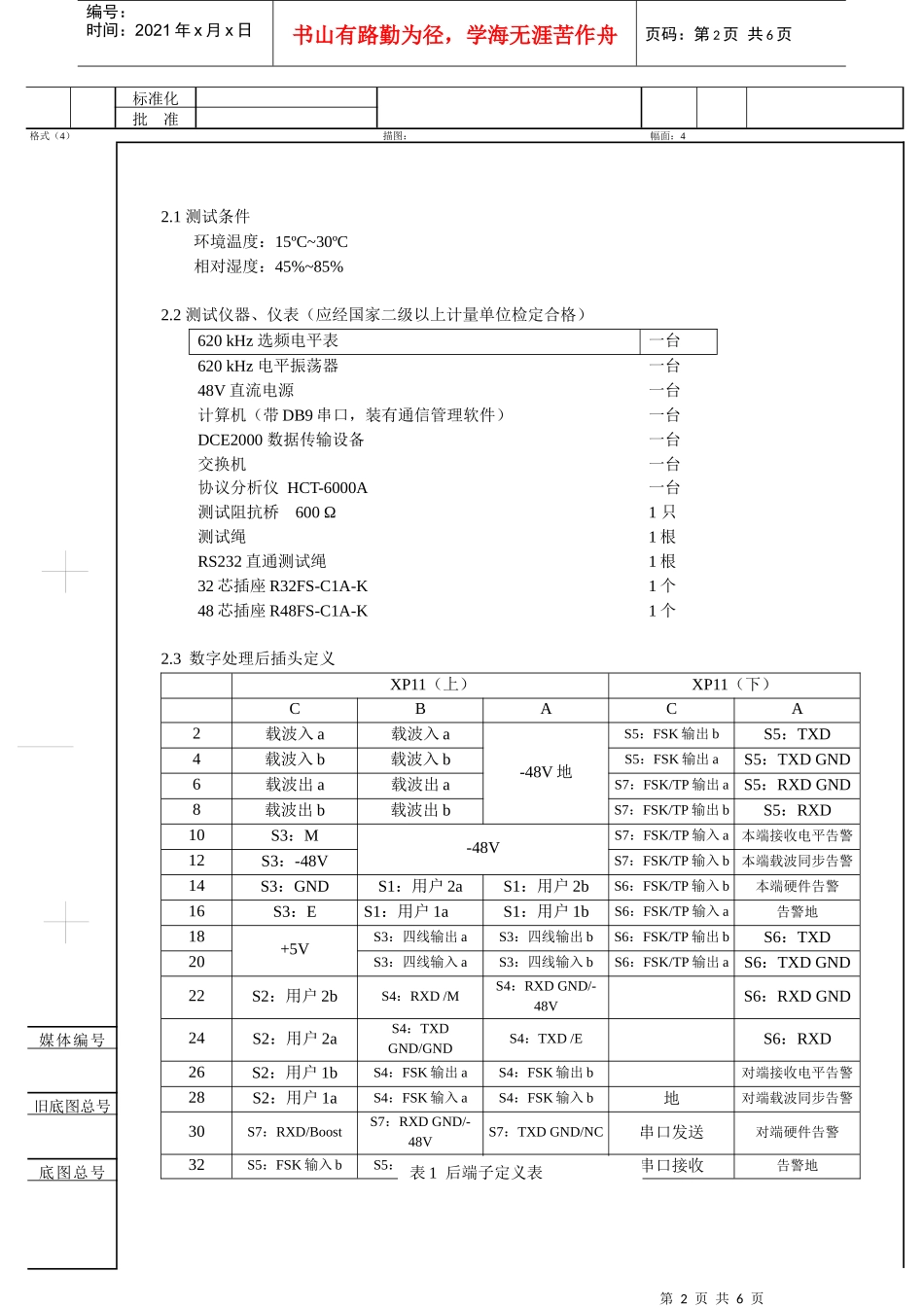

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页数字处理测试工艺1.技术要求1.1工作温度：-5ºC~+55ºC保证工作。1.2贮存温度：-40ºC~+70ºC恢复常温后应能正常工作。1.3相对湿度：≤95%（+32ºC）。1.4电源电压：-48V1.5基带调制方式：同步的正交幅度调制QAM+TCM（ITU-TV.90）基带频率：300Hz~3400Hz1.6复接通路数：5路2.4k语音或2路6.3/5.3k语音,或7路远动数传通道。1.7线路传输速率：自适应1.8话音接口，内含16门交换系统，具备FXS、FXO、4WE&M：话音压缩编码方式：2.4kbit/s、5.3kbit/s、6.3kbit/s；CPU内部交换正常；各接口呼入呼出正常，拨号音、回铃音、忙音正常；接口阻抗：600Ω回波损耗：≥16dB1.9数据接口：数据模块传输模式：异步串行数据300bit/s—1200bit/s可选FSK远动信号300Bd、600Bd、1200Bd可选数据模块接口方式：ITU-TV.24,V.28(RS-232C)FSK数据接口方式：ITU-TV.21,V.23不加噪声误码率：<10-71.10线路调制解调方式：QAM调制及解调1.11线路频率范围：40-500kHz，软件可调。1.12维护管理功能：机内通信方式：自定义的2M通信总线,速率2Mbit/s机外通信方式：RS-232总线,异步全双工,速率115200bit/s人机对话界面：机载128×32点阵汉字LCD带背光显示功能：状态查询-查询载波频率、主从状态及其它重要载波参数。查询各功能单元参数及工作状态；功能测试-系统测试功能，含均衡、误码测试，环回测试。1.13AGC范围：30±20dB。接收灵敏度：<-50dBm。2测试方法测试电路图见GKA2.132.038/039DL。旧底图总号标记数量更改单号签名日期底图总号拟制数字处理测试工艺XXX.XXX.XXXCG审核工艺日期签名阶段标记第1张共5张媒体编号第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页标准化批准格式（4）描图：幅面：42.1测试条件环境温度：15ºC~30ºC相对湿度：45%~85%2.2测试仪器、仪表（应经国家二级以上计量单位检定合格）620kHz选频电平表一台620kHz电平振荡器一台48V直流电源一台计算机（带DB9串口，装有通信管理软件）一台DCE2000数据传输设备一台交换机一台协议分析仪HCT-6000A一台测试阻抗桥600Ω1只测试绳1根RS232直通测试绳1根32芯插座R32FS-C1A-K1个48芯插座R48FS-C1A-K1个2.3数字处理后插头定义XP11（上）XP11（下）CBACA2载波入a载波入a-48V地S5：FSK输出bS5：TXD4载波入b载波入bS5：FSK输出aS5：TXDGND6载波出a载波出aS7：FSK/TP输出aS5：RXDGND8载波出b载波出bS7：FSK/TP输出bS5：RXD10S3：M-48VS7：FSK/TP输入a本端接收电平告警12S3：-48VS7：FSK/TP输入b本端载波同步告警14S3：GNDS1：用户2aS1：用户2bS6：FSK/TP输入b本端硬件告警16S3：ES1：用户1aS1：用户1bS6：FSK/TP输入a告警地18+5VS3：四线输出aS3：四线输出bS6：FSK/TP输出bS6：TXD20S3：四线输入aS3：四线输入bS6：FSK/TP输出aS6：TXDGND22S2：用户2bS4：RXD/MS4：RXDGND/-48VS6：RXDGND24S2：用户2aS4：TXDGND/GNDS4：TXD/ES6：RXD26S2：用户1bS4：FSK输出aS4：FSK输出b对端接收电平告警28S2：用户1aS4：FSK输入aS4：FSK输入b地对端载波同步告警30S7：RXD/BoostS7：RXDGND/-48VS7：TXDGND/NC串口发送对端硬件告警32S5：FSK输入bS5：FSK输入aS7：TXD/NC串口接收告警地媒体编号旧底图总号底图总号表1后端子定义表第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页拟制XXX.XXX.XXXCG日期签名审核工艺标记数量更改单号签名日期标准化第2张格式（4a）描图：幅面：4基带处理单元内XP14的第1-2头用短接帽短接，3-4头为空。将-48V直流电源负极正确接入XP11-10\12ab头，-48V正级接入XP11-2\4\6\8a头。将待测的一对数字处理板的接收端（XP11-2bc、4bc）和发送端（XP11-6bc、8bc）分别短连。将电源线和信号连接线检查连接无误后开启电源开关。2.4硬件配置按照用户需求，进行硬件及其软件配置，将FXS/O、E&M、M9603板插在相应位置。请按如下说明配置：S1、S2：FXS/OS3：E&MS4:E&M/M9603S5、S6、S7：M9603注：在三话三数及以下的配置下，M9603板从S5开始占用。2.5启机后，用万用表分别测...
