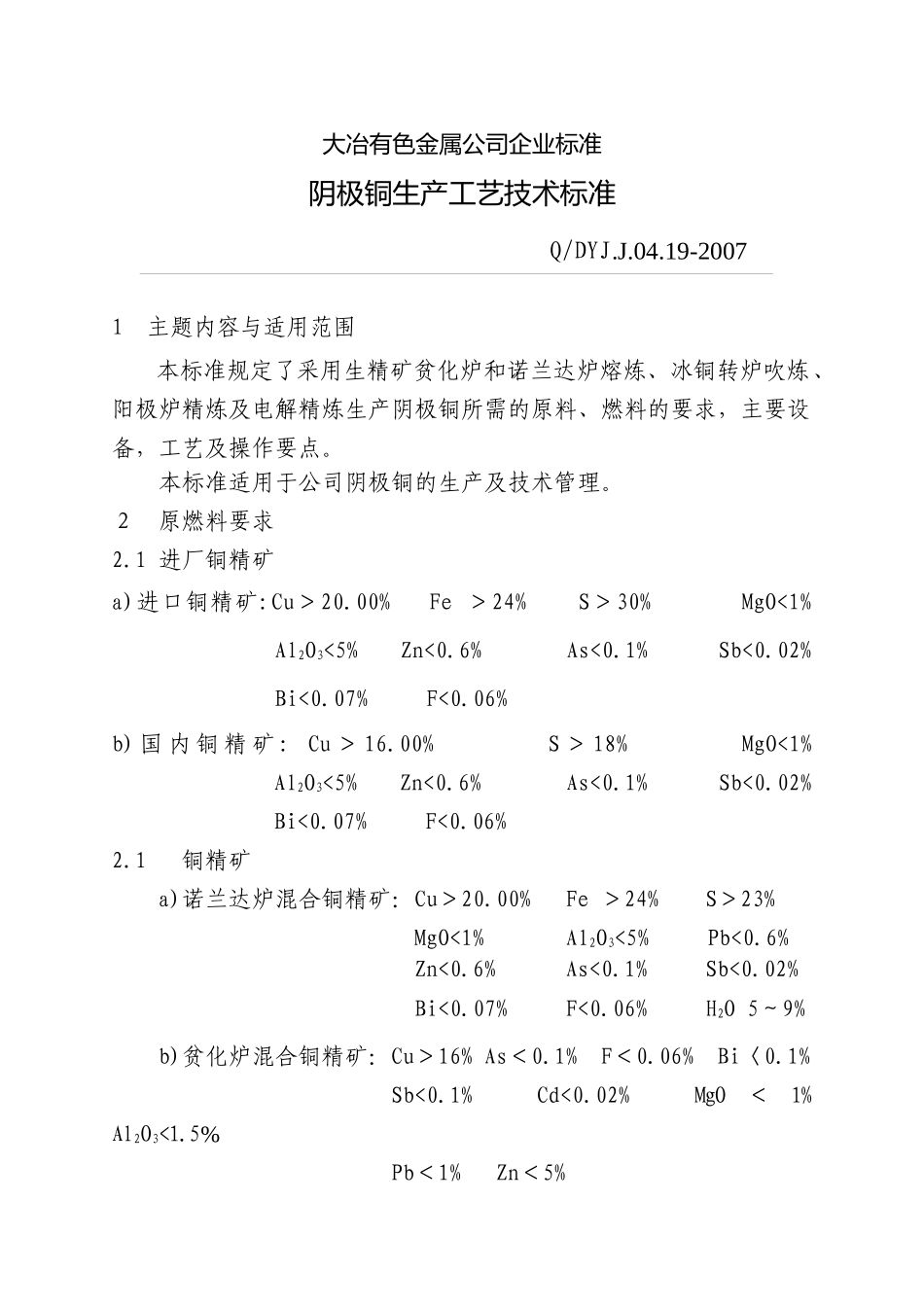

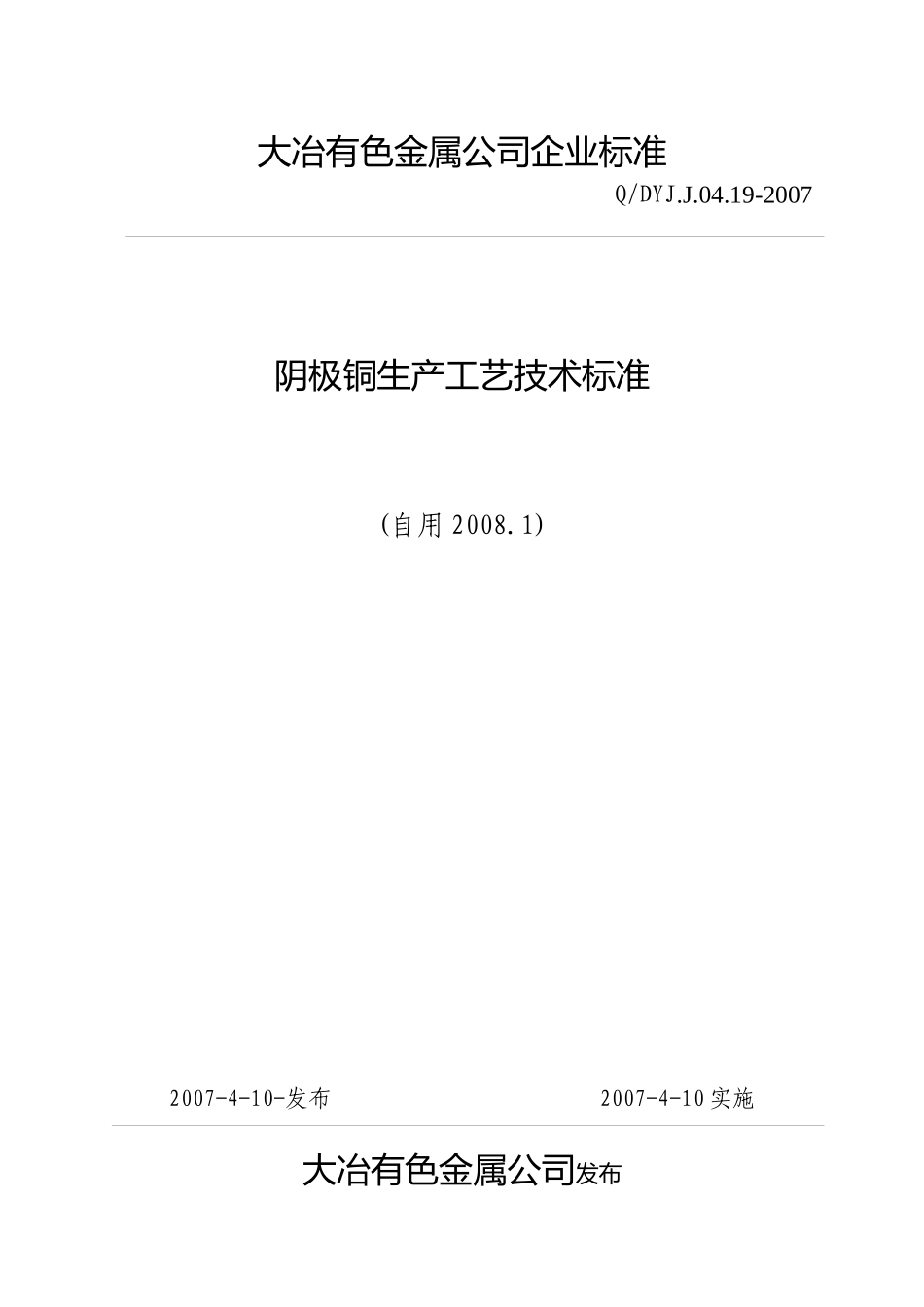

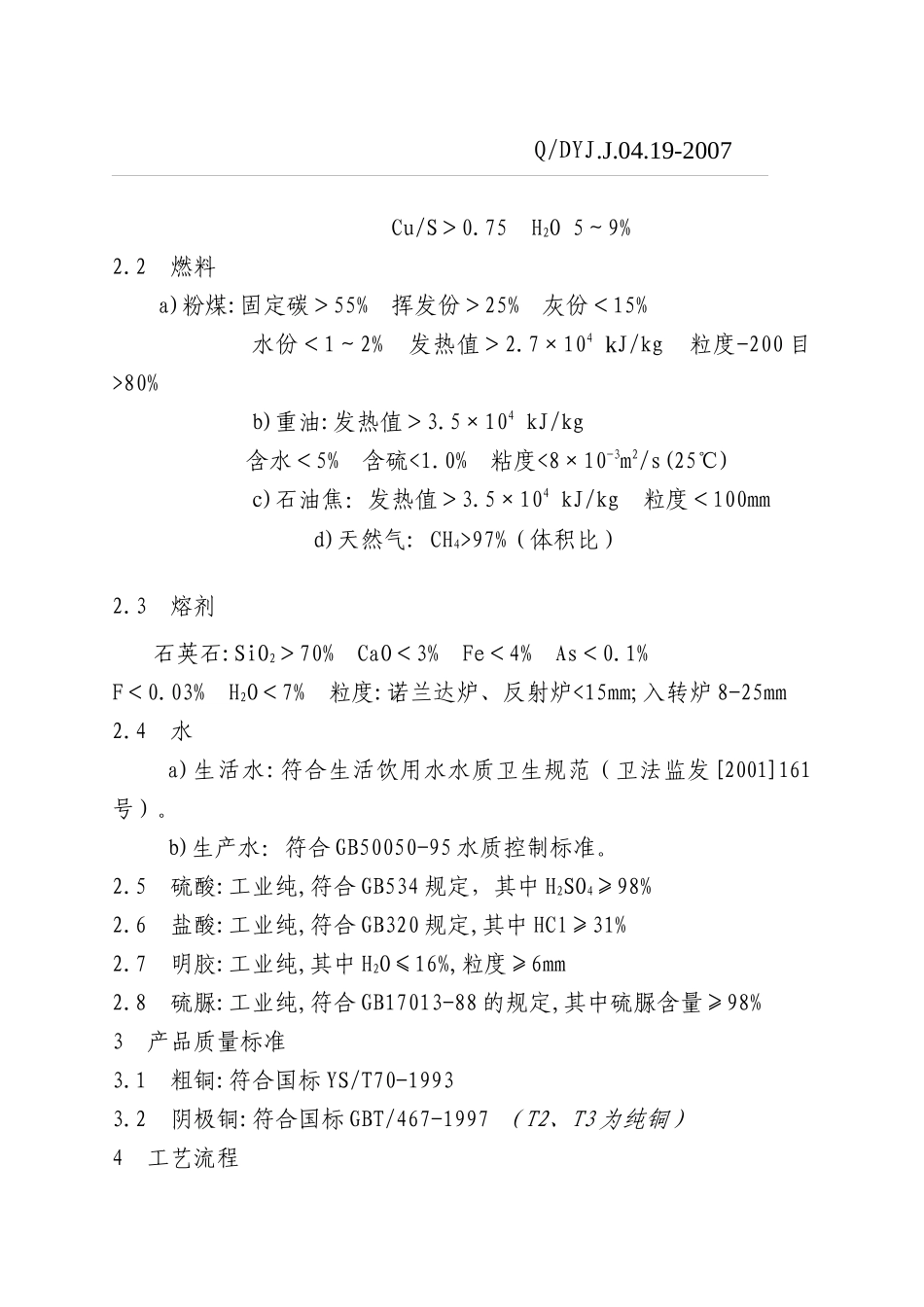

大冶有色金属公司企业标准Q/DYJ.J.04.19-2007阴极铜生产工艺技术标准(自用2008.1)2007-4-10-发布2007-4-10实施大冶有色金属公司发布大冶有色金属公司企业标准阴极铜生产工艺技术标准Q/DYJ.J.04.19-20071主题内容与适用范围本标准规定了采用生精矿贫化炉和诺兰达炉熔炼、冰铜转炉吹炼、阳极炉精炼及电解精炼生产阴极铜所需的原料、燃料的要求，主要设备，工艺及操作要点。本标准适用于公司阴极铜的生产及技术管理。２原燃料要求2.1进厂铜精矿a)进口铜精矿:Cu＞20.00%Fe＞24%S＞30%MgO<1%Al2O3<5%Zn<0.6%As<0.1%Sb<0.02%Bi<0.07%F<0.06%b)国内铜精矿:Cu＞16.00%S＞18%MgO<1%Al2O3<5%Zn<0.6%As<0.1%Sb<0.02%Bi<0.07%F<0.06%2.1铜精矿a)诺兰达炉混合铜精矿：Cu＞20.00%Fe＞24%S＞23%MgO<1%Al2O3<5%Pb<0.6%Zn<0.6%As<0.1%Sb<0.02%Bi<0.07%F<0.06%H2O5～9%b)贫化炉混合铜精矿：Cu＞16%As＜0.1%F＜0.06%Bi〈0.1%Sb<0.1%Cd<0.02%MgO＜1%Al2O3<1.5%Pb＜1%Zn＜5%Q/DYJ.J.04.19-2007Cu/S＞0.75H2O5～9%2.2燃料a)粉煤:固定碳＞55%挥发份＞25%灰份＜15%水份＜1～2%发热值＞2.7×104kJ/kg粒度-200目>80%b)重油:发热值＞3.5×104kJ/kg含水＜5%含硫<1.0%粘度<8×10-3m2/s(25℃)c)石油焦：发热值＞3.5×104kJ/kg粒度＜100mmd)天然气:CH4>97%（体积比）2.3熔剂石英石:SiO2＞70%CaO＜3%Fe＜4%As＜0.1%F＜0.03%H2O＜7%粒度:诺兰达炉、反射炉<15mm;入转炉8-25mm2.4水a)生活水:符合生活饮用水水质卫生规范（卫法监发[2001]161号）。b)生产水：符合GB50050-95水质控制标准。2.5硫酸:工业纯,符合GB534规定，其中H2SO4≥98%2.6盐酸:工业纯,符合GB320规定,其中HCl≥31%2.7明胶:工业纯,其中H2O≤16%,粒度≥6mm2.8硫脲:工业纯,符合GB17013-88的规定,其中硫脲含量≥98%3产品质量标准3.1粗铜:符合国标YS/T70-19933.2阴极铜:符合国标GBT/467-1997（T2、T3为纯铜）4工艺流程4.1流程简介Q/DYJ.J.04.19-2007将铜精矿、返料、石油焦、熔剂等按入料条件要求进行配料，加入诺兰达炉、贫化炉熔炼，产出冰铜，送转炉吹炼产出粗铜，再送阳极炉精炼产出阳极铜，再经电解精炼产出阴极铜。诺兰达炉及贫化炉高温烟气经余热锅炉产生蒸汽或发电。诺兰达炉及转炉含硫烟气送硫酸系统制酸。4．2工艺流程图冶化工艺流程图渣精矿烟尘混合铜精矿回转窑干燥氧气制氧空气熔剂河沙冷冰铜石油焦混合料发电供热蒸汽转炉渣锅炉回收余热贫化炉熔炼烟气诺兰达炉熔炼锅炉回收余热烟气粉煤空气(富气)蒸汽供热电收尘器除尘排烟机烟尘炉渣（外销）石英石冷料冰铜炉渣转炉吹炼渣缓冷电收尘器除尘（返精矿仓）排空烟尘（返精矿仓）烟气烟气锅炉回收余热供热蒸汽电收尘器除尘硫酸四系制酸烟气硫酸（外销）细烟尘（外销）转炉渣冷冰铜（返反射炉）（返熔炼）选矿贫化渣尾矿渣精矿（外销）（返精矿仓）硫酸三系制酸硫酸（外销）粗铜供热蒸汽排空排烟机锅炉回收余热烟气阳极炉精炼天然气空气精炼渣（返转炉）阳极铜圆盘浇铸阳极板阳极整形始极片加工始极片电解液种板槽换热器生产槽阴极阳极阳极残极洗涤残极（返火法系统）种板残极电解液循环系统阳极泥（进稀贵厂）硫酸水添加剂胆矾硫酸镍黑铜（外销）（外销）（返转炉）电解液循环系统电解液净化换热器后液电积铜（外销）（返电解系统）硫酸水添加剂电解液阴极洗涤阴极铜电解液阳极泥（进稀贵厂）（外销）空气硫精矿Q/DYJ.J.04.19-20074.3关键过程的确认关键过程：配料过程、诺兰达炉熔炼过程、转炉吹炼过程、阳极炉精炼过程、电解过程关键岗位：配料岗位、诺兰达炉熔炼主控室、转炉炉前岗位、阳极炉炉前岗位、电解电调岗位、电解槽下岗位５主要设备5.1备料工序鄂式破碎机450×750mmN=50kw1台园锥中碎机KCJI-900N=40kw1台（50-86t/h）圆锥细碎机KCJI-1200N=60kw1台球磨机Ф2.2×3.9mN=240Kw2台回转窑Ф2.2×13.5m3台Ф3.2×20m1台10t双梁桥吊Q=10tLk=22.5m3台10t双梁桥吊Q=10tLk=31.5m3台熔剂抓斗起重机Q=10tLk=22.5m2台原煤起重机Q=10tLk=22.5m2台5.2熔炼工序贫化炉271m21台诺兰达炉Ф4.7×18m1台Atlas风机HA9-7N=1491Kw1台抛料机B=500mm4台泥炮机JOY1台捅风眼机F-3095-11台贫化炉电收尘器YWZ-RS40-2/32...
