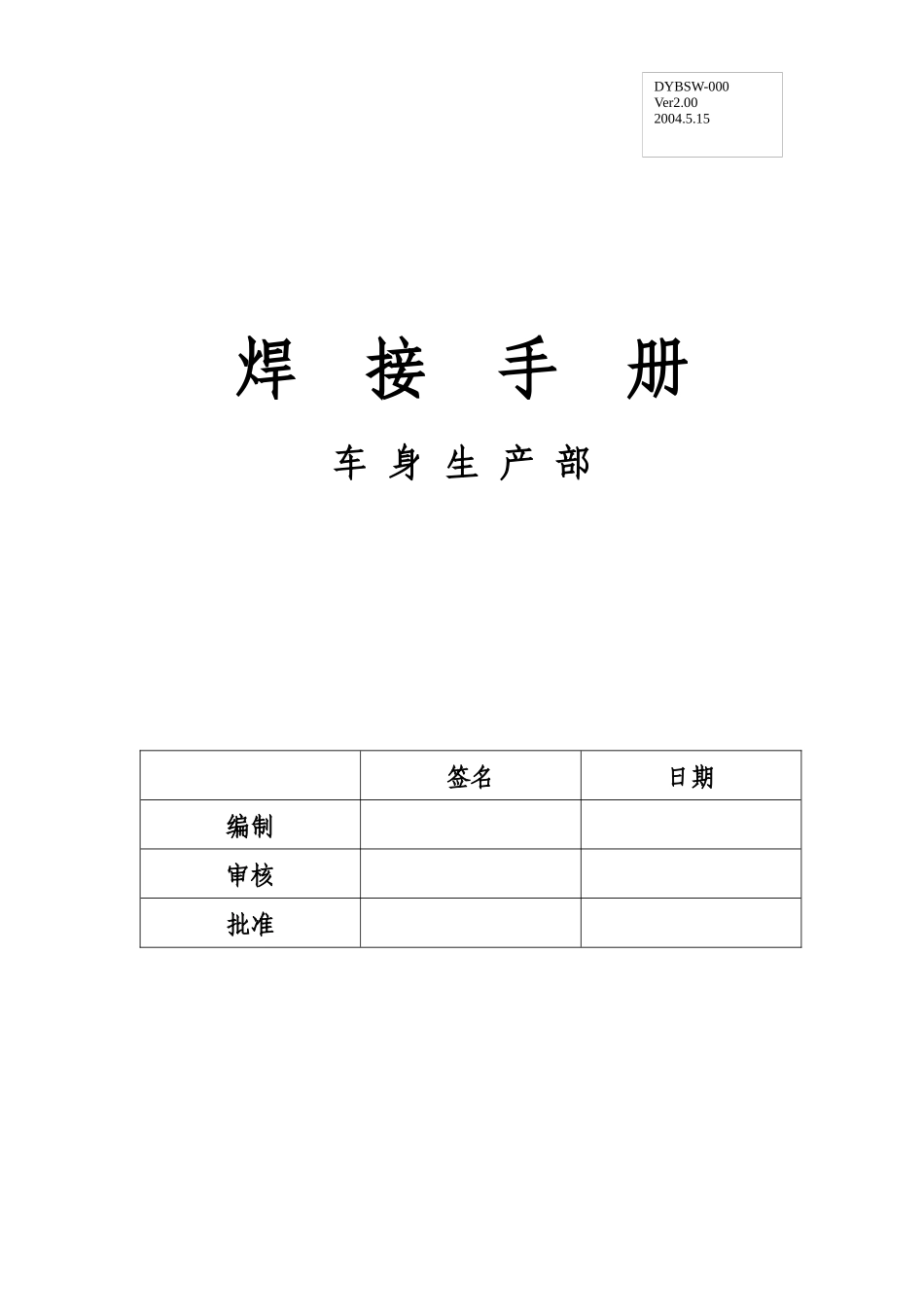

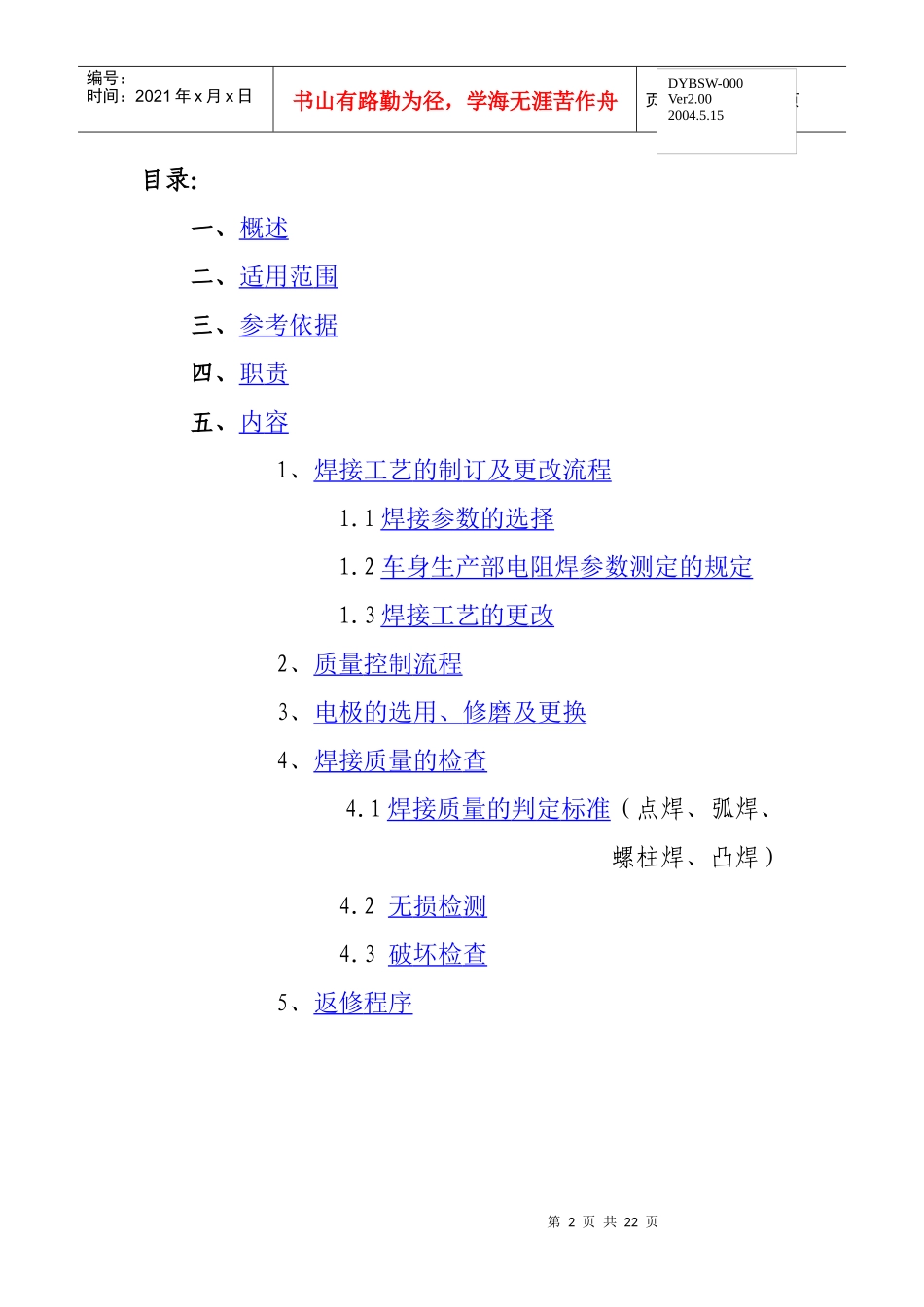

焊接手册车身生产部签名日期编制审核批准DYBSW-000Ver2.002004.5.15第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录：一、概述二、适用范围三、参考依据四、职责五、内容1、焊接工艺的制订及更改流程1.1焊接参数的选择1.2车身生产部电阻焊参数测定的规定1.3焊接工艺的更改2、质量控制流程3、电极的选用、修磨及更换4、焊接质量的检查4.1焊接质量的判定标准（点焊、弧焊、螺柱焊、凸焊）4.2无损检测4.3破坏检查5、返修程序DYBSW-000Ver2.002004.5.15第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页车身生产部焊接手册一、概述返回目录本手册用于指导车身生产部白车身的焊接工艺及质量控制，内容涉及车身生产所采用的点焊、凸焊、弧焊、螺柱焊。二、适用范围返回目录本手册适用于车身生产部焊接工艺及质量控制。三、参考依据返回目录GM4488GM4491MGM6122MGM6435M四、职责返回目录由焊接工程师编制、修改，车身生产部经理批准，由车身生产部控制和发布此手册。DYBSW-000Ver2.002004.5.15第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页五、内容返回目录1、焊接工艺的制订及更改流程1.1焊接参数的选择焊接工程师参考下列表进行参数设定、检查和调整。A、点焊表1-1非镀层钢板与非镀层钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉冲的时间(周)冷却时间(周)脉冲数焊接电流(千安)维持时间(周)0.70--1.09480—6709918.0--8.521.10--1.39670—950101018.5--9.021.40--1.5995012121921.69--1.79950—12001471210.0--10.551.80--2.0912001861310.552.10--2.391200—16002171311.0--11.552.40--2.7916002482311.5102.80--2.991600—19002872412--12.5103.00--3.4019002872412.510表1-2非镀层钢板与热镀锌钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉冲的时间(周)冷却时间(周)脉冲数焊接电流(千安)维持时间(周)0.70--1.09480—670101018.5--9.021.10--1.39670—950121219.0--9.521.40--1.59950147129.521.69--1.79950—12001861310.0--10.551.80--2.0912002171310.552.10--2.391200—16002481411.0--11.552.40--2.7916002872411.5102.80--2.991600—19003282412.0--12.5103.00--3.4019003282412.510表1-3非镀层钢板与电镀锌钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉冲的时间(周)冷却时间(周)脉冲数焊接电流(千安)维持时间(周)0.70--1.09480—670101019.0--9.52DYBSW-001Ver2.002004.5.15第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页1.10--1.39670—950121219.5--10.021.40--1.59950147121021.69--1.79950—12001861310.5--11.051.80--2.0912002171311.0--11.552.10--2.391200—16002481411.5--12.052.40--2.7916002872412102.80--2.991600—19003282412.5--13.0103.00--3.401900328241310表1-4热镀锌钢板与热镀锌钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉冲的时间(周)冷却时间(周)脉冲数焊接电流(千安)维持时间(周)0.70--1.09480—670141419.0--9.521.10--1.39670—950161619.5--10.021.40--1.59950217131021.69--1.79950—12002482310.5--11.051.80--2.0912002872411.0--11.552.10--2.391200—16003282411.5--12.052.40--2.7916003572512102.80--2.991600—19004082512.5--13.0103.00--3.401900408251310表1-5热镀锌钢板与电镀锌钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉冲的时间(周)冷却时间(周)脉冲数焊接电流(千安)维持时间(周)0.70--1.09480—670141419.5--10.021.10--1.39670—9501616110.0--10.521.40--1.599502171310.521.69--1.79950—12002482311.0--11.551.80--2.0912002872411.552.10--2.391200—16003282412.0--12.552.40--2.7916003572512.5102.80--2.991600—19004082513.0--13.5103.00--3.4019004082513.510表1-6电镀锌钢板与电镀锌钢板的焊接GMT板材厚度(毫米)电极压力(镑)焊接时间(周)1个脉...
