4220高层建筑梁承式转换层作业指导书VIP专享VIP免费

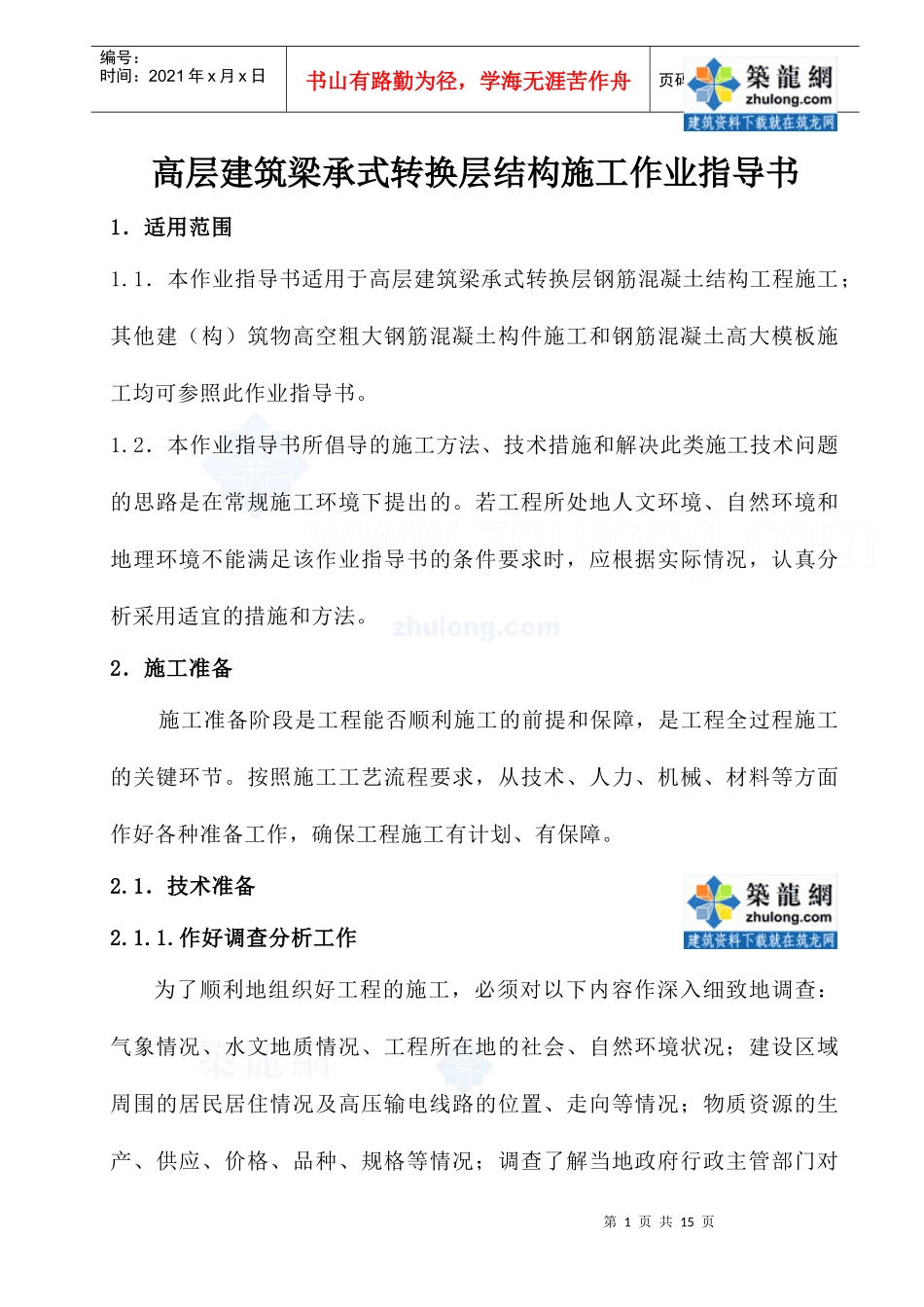

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页高层建筑梁承式转换层结构施工作业指导书1．适用范围1.1．本作业指导书适用于高层建筑梁承式转换层钢筋混凝土结构工程施工；其他建（构）筑物高空粗大钢筋混凝土构件施工和钢筋混凝土高大模板施工均可参照此作业指导书。1.2．本作业指导书所倡导的施工方法、技术措施和解决此类施工技术问题的思路是在常规施工环境下提出的。若工程所处地人文环境、自然环境和地理环境不能满足该作业指导书的条件要求时，应根据实际情况，认真分析采用适宜的措施和方法。2．施工准备施工准备阶段是工程能否顺利施工的前提和保障，是工程全过程施工的关键环节。按照施工工艺流程要求，从技术、人力、机械、材料等方面作好各种准备工作，确保工程施工有计划、有保障。2.1．技术准备2.1.1.作好调查分析工作为了顺利地组织好工程的施工，必须对以下内容作深入细致地调查：气象情况、水文地质情况、工程所在地的社会、自然环境状况；建设区域周围的居民居住情况及高压输电线路的位置、走向等情况；物质资源的生产、供应、价格、品种、规格等情况；调查了解当地政府行政主管部门对第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页在该区域施工及车辆运输方面的有关规定和要求。2.1.2．工程设计文件的熟悉基础工程施工前必须认真熟悉有关转换层及其下部楼层施工图和其他有效的工程设计文件。通过对施工图的熟悉必须解决以下几点问题：（1）找出施工图存在的问题，并在工程施工前与设计单位沟通解决；（2）找出工程施工过程中的重点和难点，确定转换层的施工方案，以便在基础和转换层下部各楼层施工时作好转换层施工的准备工作；（3）提供工程用料、作业用料和施工机械设备的需用计划，明确进场时间。熟悉了解与工程有关的各类标准、规范以及当地工程建设行政主管部门关于工程实体质量验收、工程过程资料、工程竣工资料的收集整理和其他与工程建设施工有关的规定。2.1.3工程施工方案的确定编制在基础工程施工前，必须根据工程实际情况，初步确定转换层施工方案，在会同设计、建设和监理单位有关专家共同商讨确定后，编制详尽的转换层施工方案。2.1.4工程测量控制网的测设和复核在熟悉工程施工图特别是工程定位图后，结合施工工艺特点，根据所建工程四周建（构）筑物情况，确定工程测量控制网点的布置、制作和保护方案；接受建设单位移交的水准点和坐标点时必须办理交接记录，详细记录第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页各水准点和坐标点的高程或坐标；根据工程平面布置情况确定各楼层控制轴线，根据确定的控制线测放控制标桩；转换层施工前应复测控制点的准确性，并对下部楼层轴线符合性进行核对。2.2施工机具的准备根据工程结构及施工环境实际情况结合即将采用的施工方法和技术措施确定应该投入使用的各类机械，根据工程量确定机械数量，编制工程施工机械设备进场计划；了解掌握当地政府行政主管部门对大型特殊机械的安拆要求，并组织验收；高层建筑转换层施工所使用的常规机械如下表序号机械设备名称型号规格定额功（KW）生产能力用途1塔式起重机根据平面确定材料垂直运输2机动翻斗车FC10D2t/h材料运输3混凝土搅拌机JW50强18.5KW25m3/h砼搅拌4混凝土拖式泵HB3045KW30m3/h砼输送5钢筋对焊机UN1-100100KVA2t/h钢筋对焊6钢筋弯钩机GJB—403KW5t/h钢筋弯曲7钢筋切断机GQ—405.5KW8t/h钢筋断料8卷扬机JM1.57.5KW2t/h钢筋冷拉9半自动切割机CG1-3023KW4t/h钢板切割10砂轮锯G-2282.2KW3t/h型钢切割第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页11手提式电钻JIZC200.3KW30个/h构件钻孔12焊条烘烤箱Q3-1101.1KW0.1t/d焊条烘焙13经纬仪J1施工测量14水准仪S2施工测量15交流弧焊机BX3-300-223KVA0.3t/h焊接2.3工程材料及作业用料的准备2.3.1.在深入调查了解市场的基础上确定各类材料的供货渠道，尽早提供非标件的加工委托计划。2.3.2.根据工程施工图和施工方案编...
